CIRCOLATORE IMP-PUMP 25/120-180 1.1/2

Pompa ad alta efficienza Yonos MAXO Wilo

regolata elettronicamente,

Pompa di circolazione con rotore bagnato, motore sincrono secondo tecnologia ECM e regolazione della potenza integrata per la regolazione modulante della pressione differenziale. Impiegabile in tutte le applicazioni di riscaldamento, ventilazione e condizionamento.

Di serie con:

• Modi di regolazione preselezionabili per un adattamento ottimale del carico: Δp-c (pressione differenziale costante), Δp-v (pressione differenziale variabile)
• 3 stadi di velocità (n = costante)
• Indicatore LED per l'impostazione del valore di consegna e la visualizzazione dei messaggi di errore
• Collegamento elettrico con il connettore Wilo
• segnale di errore e contatto per la segnalazione cumulativa di blocco

Con pompe flangiate - versioni con flangia:

• Versione standard per pompe da DN 32 a DN 65: flangia combinata PN 6/10 (flangia PN 16 secondo EN 1092-2) per controflange PN 6 e PN 16
• Versione standard per pompe DN 80 / DN 100: flangia PN 6 (dimensionata PN 16 secondo EN 1092-2) per controflangia PN 6

Circolatore domestico elettronico per riscaldamento e condizionamento, dotato di protezione da funzionamento a secco, cuscinetti in carbonio con assenza totale di piombo secondo le normative. Modalità estiva per prevenire il blocco del motore dopo lunghi periodi di inattività. Incluso guscio isolante in un pezzo unico. Modalità di fuzionamento 3 curve a pressione proporzionale (per riscaldamento a radiatori) 3 curve a pressione costante (per riscaldamento a pavimento) 3 curve a velocità fi ssa (per boiler e ventilazione) Caratteristiche Temperatura min. -10°C, max 110°C H. max 8 mt Q. max 4 mc/h Fluidi consentiti acqua, fl uidi puliti e liberi da particelle solide, glicole max 40%.

Circolatore elettronico a velocità variabile, motore elettrico di nuova concezione a magneti permanenti, attacchi filettati. Circuiti di riscaldamento da -10°C a 95°C. Pressione Max d’esercizio 6 bar.

Circolatori elettronico singoli a velocità variabile, motore elettrico di nuova concezione a magneti permanenti, attacchi FILETTATI (combiflange PN 6/10) . Circuiti di riscaldamento da -20°C a 110°C. Pressione Max d’esercizio 10 bar.

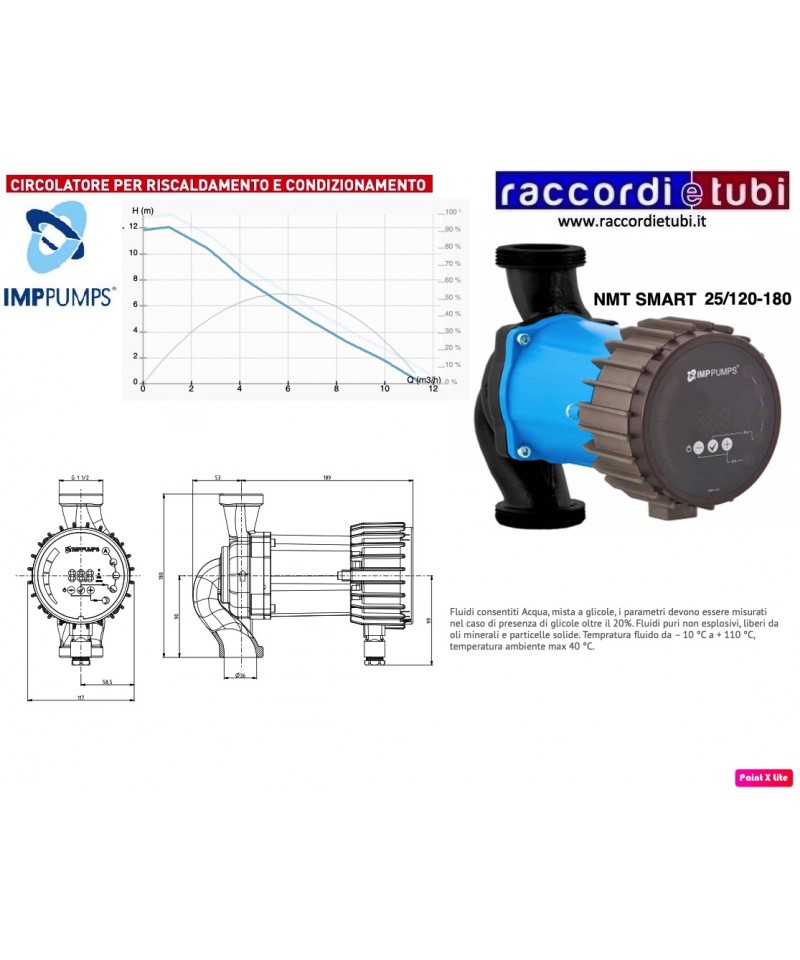

NMT SMART

Circolatore elettronico filettato per portate medie

A controllo elettronico ed alta efficienza per riscaldamento, aria condizionata, raffreddamento e acqua calda sanitaria. La serie NMT (Nuova Tecnologia Motore) e’ usata per la circolazione del fluido all’interno di sistemi dei sistemi sopra menzionati. Sono disponibili in versione singola o gemellare in cui l’elettronica provvede a regolare la velocita’ di circolazione del fluido in modo ottimale. La pompa e’ in grado di misurare ad ogni istante la pressione e la portata del fluido in circolazione per cui riesce ad adattare il sistema alla modalita’ di funzionamento richiesto dall’utente.

Pompa di circolazione a rotore bagnato controllata elettronicamente: dedicata a tutti i sistemi di riscaldamento, aria condizionata, circuiti di raffreddamento chiusi e sistemi industriali utilizzati secondo la normativa VDI 2035.

Dettagli prodotto:

• Tecnologia motore ECM a magneti permanenti ed alta efficienza energetica
• LED display
• protezione elettrica integrata
• installazione semplice e funzionamento silenzioso, sfiato automatico
• Funzionamento Automatico
• Modalita’ Notturna
• costruzione di qualita’ e compattezza per una lunga durata
• opzionale: modulo di comunicazione SSR – accensione/spegnimento da remoto; relay di stato del circolatore
• opzionale: modulo di comunicazione NMTC – Ethernet, Modbus RTU, ingressi analogici 0-10V, 3 segnali analogici/digitali di ingresso/uscita configurabili, 1 rele d’uscita

Fluidi consentiti Acqua, mista a glicole, i parametri devono essere misurati nel caso di presenza di glicole oltre il 20%. Fluidi puri non esplosivi, liberi da oli minerali e particelle solide. Tempratura fluido da – 10 °C a 110 °C, temperatura ambiente max 40 °C.

Circolatore domestico elettronico per riscaldamento e condizionamento, dotato di protezione da funzionamento a secco, cuscinetti in carbonio con assenza totale di piombo secondo le normative. Modalità estiva per prevenire il blocco del motore dopo lunghi periodi di inattività. Incluso guscio isolante in un pezzo unico. Modalità di fuzionamento 3 curve a pressione proporzionale (per riscaldamento a radiatori) 3 curve a pressione costante (per riscaldamento a pavimento) 3 curve a velocità fi ssa (per boiler e ventilazione) Caratteristiche Temperatura min. -10°C, max 110°C H. max 8 mt Q. max 4 mc/h Fluidi consentiti acqua, fl uidi puliti e liberi da particelle solide, glicole max 40%.

NMT SMART

Circolatore elettronico filettato per portate medie

A controllo elettronico ed alta efficienza per riscaldamento, aria condizionata, raffreddamento e acqua calda sanitaria. La serie NMT (Nuova Tecnologia Motore) e’ usata per la circolazione del fluido all’interno di sistemi dei sistemi sopra menzionati. Sono disponibili in versione singola o gemellare in cui l’elettronica provvede a regolare la velocita’ di circolazione del fluido in modo ottimale. La pompa e’ in grado di misurare ad ogni istante la pressione e la portata del fluido in circolazione per cui riesce ad adattare il sistema alla modalita’ di funzionamento richiesto dall’utente.

Pompa di circolazione a rotore bagnato controllata elettronicamente: dedicata a tutti i sistemi di riscaldamento, aria condizionata, circuiti di raffreddamento chiusi e sistemi industriali utilizzati secondo la normativa VDI 2035.

Dettagli prodotto:

• Tecnologia motore ECM a magneti permanenti ed alta efficienza energetica
• LED display
• protezione elettrica integrata
• installazione semplice e funzionamento silenzioso, sfiato automatico
• Funzionamento Automatico
• Modalita’ Notturna
• costruzione di qualita’ e compattezza per una lunga durata
• opzionale: modulo di comunicazione SSR – accensione/spegnimento da remoto; relay di stato del circolatore
• opzionale: modulo di comunicazione NMTC – Ethernet, Modbus RTU, ingressi analogici 0-10V, 3 segnali analogici/digitali di ingresso/uscita configurabili, 1 rele d’uscita

Fluidi consentiti Acqua, mista a glicole, i parametri devono essere misurati nel caso di presenza di glicole oltre il 20%. Fluidi puri non esplosivi, liberi da oli minerali e particelle solide. Tempratura fluido da – 10 °C a 110 °C, temperatura ambiente max 40 °C.

Circolatore domestico elettronico per riscaldamento e condizionamento, dotato di protezione da funzionamento a secco, cuscinetti in carbonio con assenza totale di piombo secondo le normative. Modalità estiva per prevenire il blocco del motore dopo lunghi periodi di inattività. Incluso guscio isolante in un pezzo unico. Modalità di fuzionamento 3 curve a pressione proporzionale (per riscaldamento a radiatori) 3 curve a pressione costante (per riscaldamento a pavimento) 3 curve a velocità fi ssa (per boiler e ventilazione) Caratteristiche Temperatura min. -10°C, max 110°C H. max 8 mt Q. max 4 mc/h Fluidi consentiti acqua, fl uidi puliti e liberi da particelle solide, glicole max 40%.

Circolatore domestico elettronico per riscaldamento e condizionamento, dotato di protezione da funzionamento a secco, cuscinetti in carbonio con assenza totale di piombo secondo le normative. Modalità estiva per prevenire il blocco del motore dopo lunghi periodi di inattività. Incluso guscio isolante in un pezzo unico. Modalità di fuzionamento 3 curve a pressione proporzionale (per riscaldamento a radiatori) 3 curve a pressione costante (per riscaldamento a pavimento) 3 curve a velocità fi ssa (per boiler e ventilazione) Caratteristiche Temperatura min. -10°C, max 110°C H. max 8 mt Q. max 4 mc/h Fluidi consentiti acqua, fl uidi puliti e liberi da particelle solide, glicole max 40%.

Circolatori elettronico singoli a velocità variabile, motore elettrico di nuova concezione a magneti permanenti, attacchi FILETTATI Circuiti di riscaldamento da -20°C a 110°C. Pressione Max d’esercizio 10 bar.

Circolatore domestico elettronico per riscaldamento e condizionamento, dotato di protezione da funzionamento a secco, cuscinetti in carbonio con assenza totale di piombo secondo le normative. Modalità estiva per prevenire il blocco del motore dopo lunghi periodi di inattività. Incluso guscio isolante in un pezzo unico. Modalità di fuzionamento 3 curve a pressione proporzionale (per riscaldamento a radiatori) 3 curve a pressione costante (per riscaldamento a pavimento) 3 curve a velocità fi ssa (per boiler e ventilazione) Caratteristiche Temperatura min. -10°C, max 110°C H. max 8 mt Q. max 4 mc/h Fluidi consentiti acqua, fl uidi puliti e liberi da particelle solide, glicole max 40%.

NMT SMART

Circolatore elettronico filettato per portate medie

A controllo elettronico ed alta efficienza per riscaldamento, aria condizionata, raffreddamento e acqua calda sanitaria. La serie NMT (Nuova Tecnologia Motore) e’ usata per la circolazione del fluido all’interno di sistemi dei sistemi sopra menzionati. Sono disponibili in versione singola o gemellare in cui l’elettronica provvede a regolare la velocita’ di circolazione del fluido in modo ottimale. La pompa e’ in grado di misurare ad ogni istante la pressione e la portata del fluido in circolazione per cui riesce ad adattare il sistema alla modalita’ di funzionamento richiesto dall’utente.

Pompa di circolazione a rotore bagnato controllata elettronicamente: dedicata a tutti i sistemi di riscaldamento, aria condizionata, circuiti di raffreddamento chiusi e sistemi industriali utilizzati secondo la normativa VDI 2035.

Dettagli prodotto:

• Tecnologia motore ECM a magneti permanenti ed alta efficienza energetica
• LED display
• protezione elettrica integrata
• installazione semplice e funzionamento silenzioso, sfiato automatico
• Funzionamento Automatico
• Modalita’ Notturna
• costruzione di qualita’ e compattezza per una lunga durata
• opzionale: modulo di comunicazione SSR – accensione/spegnimento da remoto; relay di stato del circolatore
• opzionale: modulo di comunicazione NMTC – Ethernet, Modbus RTU, ingressi analogici 0-10V, 3 segnali analogici/digitali di ingresso/uscita configurabili, 1 rele d’uscita

Fluidi consentiti Acqua, mista a glicole, i parametri devono essere misurati nel caso di presenza di glicole oltre il 20%. Fluidi puri non esplosivi, liberi da oli minerali e particelle solide. Tempratura fluido da – 10 °C a 110 °C, temperatura ambiente max 40 °C.

Pompa ad alta efficienza Yonos MAXO Wilo

regolata elettronicamente,

Pompa di circolazione con rotore bagnato, motore sincrono secondo tecnologia ECM e regolazione della potenza integrata per la regolazione modulante della pressione differenziale. Impiegabile in tutte le applicazioni di riscaldamento, ventilazione e condizionamento.

Di serie con:

• Modi di regolazione preselezionabili per un adattamento ottimale del carico: Δp-c (pressione differenziale costante), Δp-v (pressione differenziale variabile)
• 3 stadi di velocità (n = costante)
• Indicatore LED per l'impostazione del valore di consegna e la visualizzazione dei messaggi di errore
• Collegamento elettrico con il connettore Wilo
• segnale di errore e contatto per la segnalazione cumulativa di blocco

Con pompe flangiate - versioni con flangia:

• Versione standard per pompe da DN 32 a DN 65: flangia combinata PN 6/10 (flangia PN 16 secondo EN 1092-2) per controflange PN 6 e PN 16
• Versione standard per pompe DN 80 / DN 100: flangia PN 6 (dimensionata PN 16 secondo EN 1092-2) per controflangia PN 6

1.1. Applicazioni Per la circolazione accelerata dell’acqua nei circuiti aperti o chiusi di riscaldamento centrale domestico (individuale) e di climatizzazione. 1.2. Caratteristiche tecniche • Campo di temperatura : -10° a 110°C • Temperatura ambientale : 40°C al massimo • Pressione di servizio massima : 106Pa (10 bar) • Pressione minima all’ : 1,5.104 Pa (1.5 m; 0.15 bar) aspirazione (m/Col. Acqua)* a 82°C : 3.104 Pa (3m; 0.3 bar) a 95°C : 105 Pa (10m ; 1bar) a 110°C • Miscela acqua glicol : fino a 50%

Circolatore elettronico a velocità variabile, motore elettrico di nuova concezione a magneti permanenti, attacchi filettati. Circuiti di riscaldamento da -10°C a 95°C. Pressione Max d’esercizio 6 bar.
