VALVOLA A SFERA 1/2 CON CHIAVE ESTRAIBILE

CARATTERISTICHE TECNICHE:

Limiti di temperatura:
per fluidi da -15°C a 90°C
per gas da -15°C a 60°C (FF)
Limiti di pressione:
per fluidi    10 bar (20°C)
per gas: MOP5 (FF)

CARATTERISTICHE SPECIFICHE:

La valvola SPACE raggruppa in un solo articolo un raccordo a “L” ed una valvola a sfera.

Farfalla frontale brevettata:
facilità di manovra.
Valvola a squadra:
montaggio rapido ed economico.
Sistema compatto:
consente batterie di collettori ravvicinate ed uso di cassette ad incasso ridotte.
Passaggio:    totale.
Stelo:    antiscoppio.
Guarnizioni laterali:
PTFE alta resistenza.
Tenuta superiore:
3 guarnizioni.
1 anello PTFE alta resistenza.
2 O-ring bassa pressione.

Campi di utilizzo:
la valvola SPACE è indicata in impianti di riscaldamento per le batterie di collettori.

Misure:
1/2” - 3/4” – 1”- 1” 1/4.

Estremità filettate:
• femmina a norme ISO 228/1.
• codola e girello (tenuta metallica O-ring)

Organi di manovra:
farfalla in alluminio rossa, blu, gialla e nera.

Il senso del flusso è inoltre rilevabile dalla marcatura sullo stelo di manovra.



Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

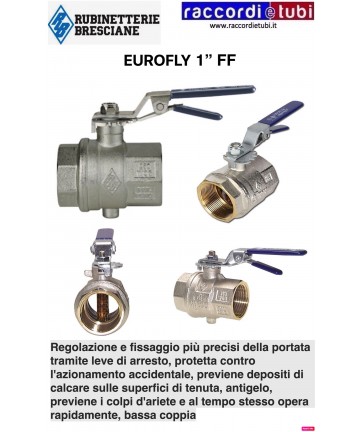

Serie       EUROFLY

Articolo  600000

Valvola a farfalla in ottone, a passaggio totale, filettatura F/F, con sistema di regolazione del flusso.

• VALVOLE
• SFERA - MASCHIO CONICO
• MANUALI
• DI LINEA
• LEVA O FARFALLA
• IDEALE DA METTERE AL  CONTATORE - SERRATURA

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, lev

Limiti di temperatura: per fluidi    da -15°C a 90°C
Limiti di pressione: per fluidi 40 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.


Valvola a sfera f/f a squadra per gas combustibili con serratura di morosità e presa di pressione da 1/4”, nichelata.

TECO-G2 VALVOLA GAS 3/4 FF CON PRESA PRESSIONE PER CONTATORE

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, lev

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 90°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar (20°C)

CARATTERISTICHE SPECIFICHE:
• la valvola MINIBALL, a passaggio ridotto è disponibile in una elevata gamma che permette una notevole varietà di impiego, particolarmente dove esistono spazi ridotti.

Campi di utilizzo:
per il limitato ingombro e per la qualità della finitura, la MINIBALL viene utilizzato principalmente nei segmenti a vista degli impianti idrosanitari, nel riscaldamento domestico, nel campo dell’aria compressa e come scarico di serbatoi.

Estremità filettate:
• di serie  femmina e maschio a norme UNI ISO 228/1. Su richiesta sono disponibili attacchi femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
levetta, taglio cacciavite, levetta cromata.
Colori disponibili: nero e cromato lucido.
• Per diagramma pressione/temperatura vedi pag. 41.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, leva acciaio, cappuccio quadro, cappuccio presa stradale, cappuccio piombabile, farfalla sigillabile. Colori disponibili: giallo.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Passaggio: totale.Leva rossa in alluminio a farfalla
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.


CARATTERISTICHE TECNICHE:

Limiti di temperatura: per gas  da -20°C a   60°C    Limiti di pressione: per gas  MOP5

Organi di manovra:
farfalla alluminio.
Colori disponibili: giallo

CARATTERISTICHE SPECIFICHE:

Passaggio: totale (3/4”x3/4”) - ridotto (1/2”x1/2”).
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

• VALVOLE
• SFERA - MASCHIO CONICO
• MANUALI
• DI LINEA
• LEVA O FARFALLA
• IDEALE DA METTERE AL  CONTATORE - SERRATURA

Caratteristiche

• Valvola a sfera estraibile, con corpo in ottone e sistema Top Entry®, conforme alla norma DIN EN 13828 con manovra leggera “Soft Turn®”, completa di scatola ispezionabile.
• Chiusura ed apertura tramite azionamento della maniglia o tramite predispozione con motore E104.
• Placca di copertura apribile manualmente con chiusura magnetica disponibile in quattro finiture.

Campo d’impiego

• Per acqua potabile fredda e calda
• Impianti idrosanitari

CARATTERISTICHE TECNICHE:

Limiti di temperatura:
per fluidi da -15°C a 90°C
per gas da -15°C a 60°C (FF)
Limiti di pressione:
per fluidi    10 bar (20°C)
per gas: MOP5 (FF)

CARATTERISTICHE SPECIFICHE:

La valvola SPACE raggruppa in un solo articolo un raccordo a “L” ed una valvola a sfera.

Farfalla frontale brevettata:
facilità di manovra.
Valvola a squadra:
montaggio rapido ed economico.
Sistema compatto:
consente batterie di collettori ravvicinate ed uso di cassette ad incasso ridotte.
Passaggio:    totale.
Stelo:    antiscoppio.
Guarnizioni laterali:
PTFE alta resistenza.
Tenuta superiore:
3 guarnizioni.
1 anello PTFE alta resistenza.
2 O-ring bassa pressione.

Campi di utilizzo:
la valvola SPACE è indicata in impianti di riscaldamento per le batterie di collettori.

Misure:
1/2” - 3/4” – 1”- 1” 1/4.

Estremità filettate:
• femmina a norme ISO 228/1.
• codola e girello (tenuta metallica O-ring)

Organi di manovra:
farfalla in alluminio rossa, blu, gialla e nera.

Il senso del flusso è inoltre rilevabile dalla marcatura sullo stelo di manovra.



Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, lev
