LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per gas  da -20°C a 60°C
Limiti di pressione: MOP5

CARATTERISTICHE SPECIFICHE:

Passaggio: ridotto.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE
2 guarnizioni coniche antifrizione in PTFE
auto-assestanti.
1 O-Ring.

Campi di utilizzo:
La valvola VENUS CONTATORE  viene utilizzata dopo il contatore  con  la possibilità di essere collegata ad una staffa, permette di effettuare la prova impianto attraverso la presa di pressione da 1/4”  situata  sotto la farfalla.
la valvola VENUS CONTATORE risponde alla norma 7129 che prescrive :” la prova di tenuta deve essere eseguita prima di mettere in servizio l’impianto utilizzando l’apposita presa di pressione a valle del punto di inizio….” E tale presa di pressione può essere parte della valvola intercettazione.

Estremità filettate:
• ingresso: girello 1”1/4 attacco contatore = ISO228
uscita: attacco  femmina  UNI ISO 7/1 (UNI EN 10226)

Organi di manovra:
farfalla alluminio nella versione standard piombabile o versione con serratura a chiave a 25 cifrature.

• Disponibile su richiesta  la chiave Passepartout
   o di morosità (K031A001).

• Le guarnizioni dell’attacco contatore non sono fornite.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, leva acciaio, cappuccio quadro, cappuccio presa stradale, cappuccio piombabile, farfalla sigillabile. Colori disponibili: giallo.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio,

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per gas  da -20°C a 60°C
Limiti di pressione: MOP5

CARATTERISTICHE SPECIFICHE:

Passaggio: ridotto.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE
2 guarnizioni coniche antifrizione in PTFE
auto-assestanti.
1 O-Ring.

Campi di utilizzo:
La valvola VENUS CONTATORE  viene utilizzata dopo il contatore  con  la possibilità di essere collegata ad una staffa, permette di effettuare la prova impianto attraverso la presa di pressione da 1/4”  situata  sotto la farfalla.
la valvola VENUS CONTATORE risponde alla norma 7129 che prescrive :” la prova di tenuta deve essere eseguita prima di mettere in servizio l’impianto utilizzando l’apposita presa di pressione a valle del punto di inizio….” E tale presa di pressione può essere parte della valvola intercettazione.

Estremità filettate:
• ingresso: girello 1”1/4 attacco contatore = ISO228
uscita: attacco  femmina  UNI ISO 7/1 (UNI EN 10226)

Organi di manovra:
farfalla alluminio nella versione standard piombabile o versione con serratura a chiave a 25 cifrature.

• Disponibile su richiesta  la chiave Passepartout
   o di morosità (K031A001).

• Le guarnizioni dell’attacco contatore non sono fornite.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a

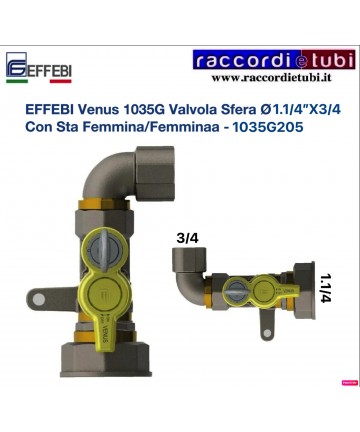

EFFEBI Venus 1035G Valvola Sfera Ø1.1/4"X3/4 Con Sta Femmina/Femmina - 1035G205

CARATTERISTICHE TECNICHE:

Limiti di temperatura:
per fluidi da -15°C a 90°C
per gas da -15°C a 60°C (FF)
Limiti di pressione:
per fluidi    10 bar (20°C)
per gas: MOP5 (FF)

CARATTERISTICHE SPECIFICHE:

La valvola SPACE raggruppa in un solo articolo un raccordo a “L” ed una valvola a sfera.

Farfalla frontale brevettata:
facilità di manovra.
Valvola a squadra:
montaggio rapido ed economico.
Sistema compatto:
consente batterie di collettori ravvicinate ed uso di cassette ad incasso ridotte.
Passaggio:    totale.
Stelo:    antiscoppio.
Guarnizioni laterali:
PTFE alta resistenza.
Tenuta superiore:
3 guarnizioni.
1 anello PTFE alta resistenza.
2 O-ring bassa pressione.

Campi di utilizzo:
la valvola SPACE è indicata in impianti di riscaldamento per le batterie di collettori.

Misure:
1/2” - 3/4” – 1”- 1” 1/4.

Estremità filettate:
• femmina a norme ISO 228/1.
• codola e girello (tenuta metallica O-ring)

Organi di manovra:
farfalla in alluminio rossa, blu, gialla e nera.

Il senso del flusso è inoltre rilevabile dalla marcatura sullo stelo di manovra.



Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

CARATTERISTICHE TECNICHE:

Limiti di temperatura:
per fluidi da -15°C a 90°C
per gas da -15°C a 60°C (FF)
Limiti di pressione:
per fluidi    10 bar (20°C)
per gas: MOP5 (FF)

CARATTERISTICHE SPECIFICHE:

La valvola SPACE raggruppa in un solo articolo un raccordo a “L” ed una valvola a sfera.

Farfalla frontale brevettata:
facilità di manovra.
Valvola a squadra:
montaggio rapido ed economico.
Sistema compatto:
consente batterie di collettori ravvicinate ed uso di cassette ad incasso ridotte.
Passaggio:    totale.
Stelo:    antiscoppio.
Guarnizioni laterali:
PTFE alta resistenza.
Tenuta superiore:
3 guarnizioni.
1 anello PTFE alta resistenza.
2 O-ring bassa pressione.

Campi di utilizzo:
la valvola SPACE è indicata in impianti di riscaldamento per le batterie di collettori.

Misure:
1/2” - 3/4” – 1”- 1” 1/4.

Estremità filettate:
• femmina a norme ISO 228/1.
• codola e girello (tenuta metallica O-ring)

Organi di manovra:
farfalla in alluminio rossa, blu, gialla e nera.

Il senso del flusso è inoltre rilevabile dalla marcatura sullo stelo di manovra.



Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Passaggio: totale.Leva in acciaio Rossa
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.
Colori disponibili: nero, rosso.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 100°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: con sistema di sicurezza a premistoppa regolabile.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: DSS4® Dynamic Sealing System (brevetto internazionale)
4 guarnizioni coniche antifrizione in PTFE a regolazione automatica a tenuta dinamica
Sistema ideale per utilizzi ad alto numero di cicli, alta e bassa pressione.

Campi di utilizzo:
la serie DELTA a tre vie a passaggio totale, è utilizzata per la deviazione del flusso senza arresto e la manovra avviene come per una valvola normale.
Viene utilizzata per la distribuzione acqua, riscaldamento industriale e civile, impianti idrici, oleodinamici e pneumatici, per fluidi non aggressivi.
Viene utilizzata come valvola deviatrice.

Estremità filettate:
• di serie femmina a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio.
Colori disponibili: nero.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Passaggio: totale.Leva in acciaio Rossa
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.
Colori disponibili: nero, rosso.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

MANICOTTO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

BIGIUNTO

I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.

Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.

Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.

Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.

Caratteristiche dei raccordi Kronos Push:

1. Filettatura UNI ISO 7/1
2. Corpo ad alta sicurezza e inserimento rapido e profondo
3. Guarnizione conica autoadattante con elevata superficie di contatto per ACQUA e GAS
4. Anello di guida brevettata
5. Alta tenuta sul tubo
6. Montaggio ad innesto rapido del tubo con ghiera di fissaggio

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, leva acciaio, cappuccio quadro, cappuccio presa stradale, cappuccio piombabile, farfalla sigillabile. Colori disponibili: giallo.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio,

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 100°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: con sistema di sicurezza a premistoppa regolabile.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: DSS4® Dynamic Sealing System (brevetto internazionale)
4 guarnizioni coniche antifrizione in PTFE a regolazione automatica a tenuta dinamica
Sistema ideale per utilizzi ad alto numero di cicli, alta e bassa pressione.

Campi di utilizzo:
la serie DELTA a tre vie a passaggio totale, è utilizzata per la deviazione del flusso senza arresto e la manovra avviene come per una valvola normale.
Viene utilizzata per la distribuzione acqua, riscaldamento industriale e civile, impianti idrici, oleodinamici e pneumatici, per fluidi non aggressivi.
Viene utilizzata come valvola deviatrice.

Estremità filettate:
• di serie femmina a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio.
Colori disponibili: nero.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 100°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: con sistema di sicurezza a premistoppa regolabile.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: DSS4® Dynamic Sealing System (brevetto internazionale)
4 guarnizioni coniche antifrizione in PTFE a regolazione automatica a tenuta dinamica
Sistema ideale per utilizzi ad alto numero di cicli, alta e bassa pressione.

Campi di utilizzo:
la serie DELTA a tre vie a passaggio totale, è utilizzata per la deviazione del flusso senza arresto e la manovra avviene come per una valvola normale.
Viene utilizzata per la distribuzione acqua, riscaldamento industriale e civile, impianti idrici, oleodinamici e pneumatici, per fluidi non aggressivi.
Viene utilizzata come valvola deviatrice.

Estremità filettate:
• di serie femmina a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio.
Colori disponibili: nero.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 100°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: con sistema di sicurezza a premistoppa regolabile.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: DSS4® Dynamic Sealing System (brevetto internazionale)
4 guarnizioni coniche antifrizione in PTFE a regolazione automatica a tenuta dinamica
Sistema ideale per utilizzi ad alto numero di cicli, alta e bassa pressione.

Campi di utilizzo:
la serie DELTA a tre vie a passaggio totale, è utilizzata per la deviazione del flusso senza arresto e la manovra avviene come per una valvola normale.
Viene utilizzata per la distribuzione acqua, riscaldamento industriale e civile, impianti idrici, oleodinamici e pneumatici, per fluidi non aggressivi.
Viene utilizzata come valvola deviatrice.

Estremità filettate:
• di serie femmina a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio.
Colori disponibili: nero.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.
