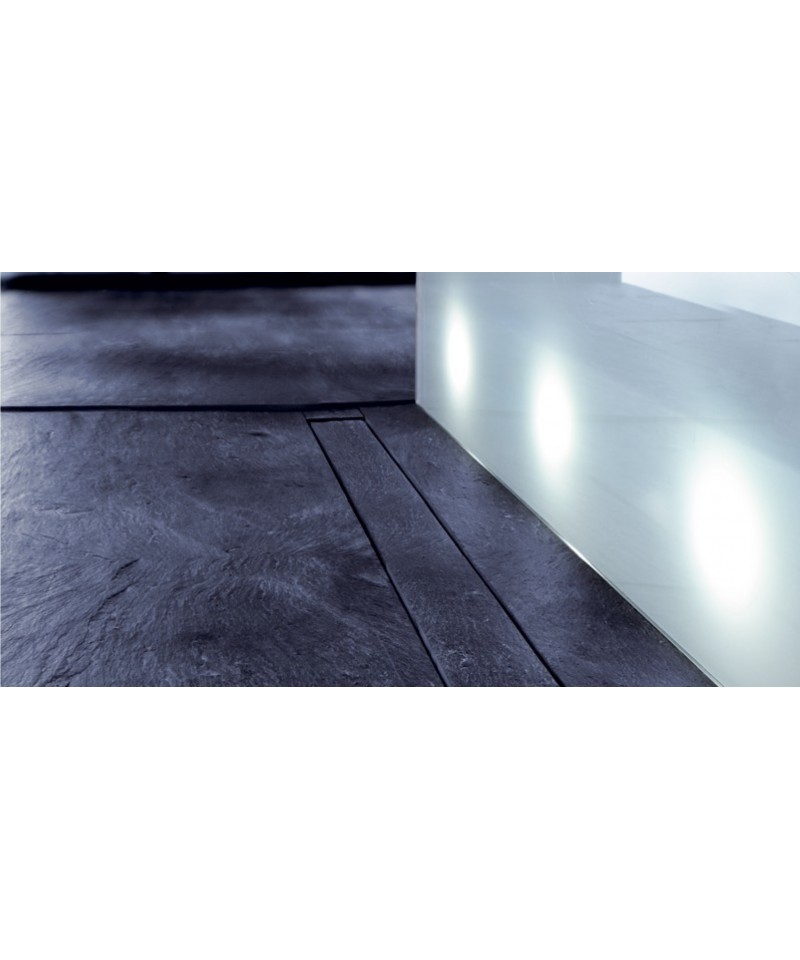

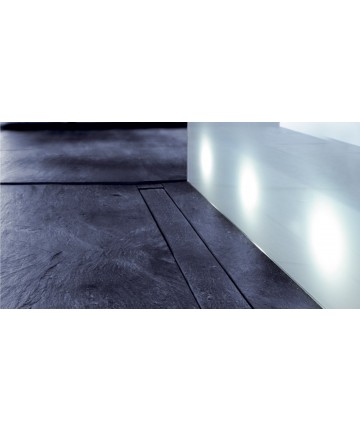

CANALETTA TECE TECEdrainline CM.120 MODELLO STONES

TECEdrainline - Pozzetto di drenaggio "piatto", DN 50 scarico laterale,

0,7 lt/s

Pozzetto di drenaggio per canaline a filo pavimento TECEdrainline con

montaggio orientabile rispetto al corpo della canalina, pozzetto di drenaggio

girevole a 360°, per l'allacciamento laterale alla conduttura di scarico DN 50,

con sifone estraibile.

• Altezza di montaggio dal bordo inferiore pozzetto di drenaggio al bordo

superiore della doccia a filo pavimento = 95 mm

• Altezza acqua nel pozzetto = 25 mm

Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di

10/20 mm su griglia:

• Griglia design "basic": 0,8 l/s; 0,8 l/s

• Inserto piastrellabile "plate"/"plate II": 0,7 l/s; 0,8 l/s

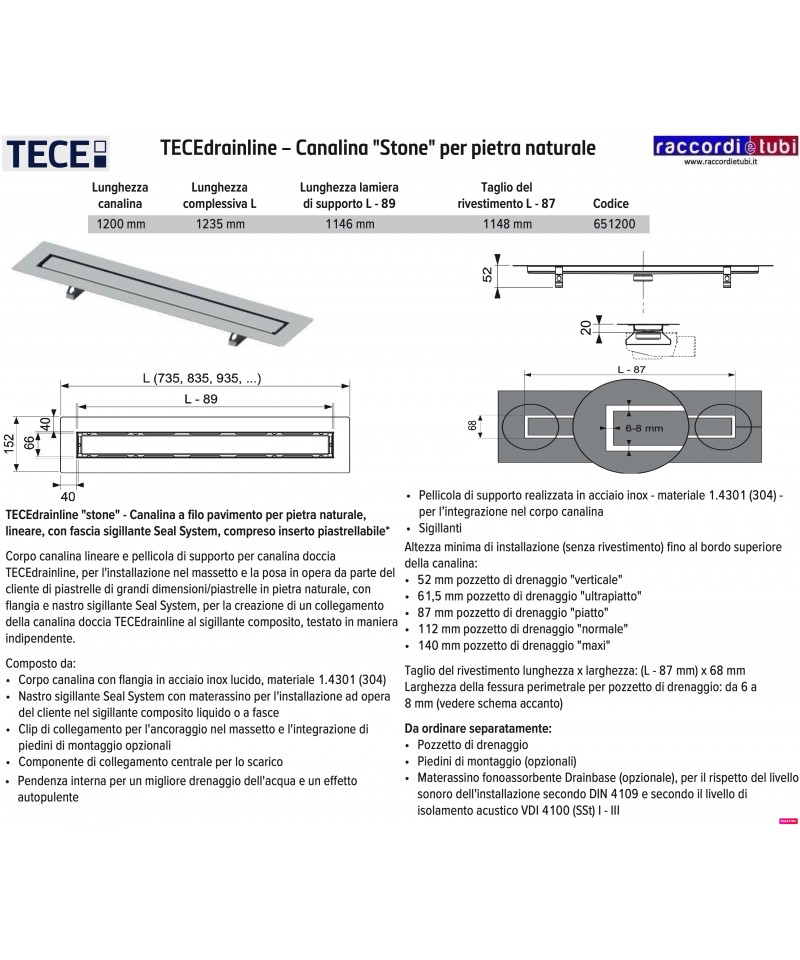

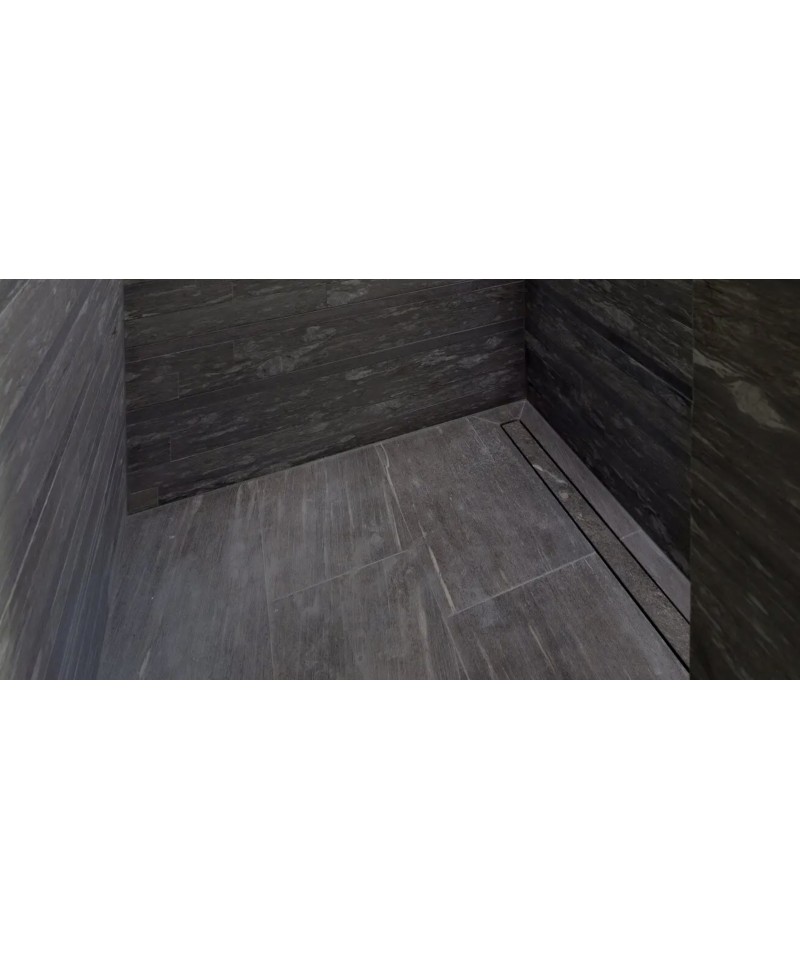

TECEdrainline "stone" - Canalina a filo pavimento per pietra naturale, (SIFONI. VEDI ART.650004-650000-650001)

lineare, con fascia sigillante Seal System, compreso inserto piastrellabile*

Corpo canalina lineare e pellicola di supporto per canalina doccia

TECEdrainline, per l'installazione nel massetto e la posa in opera da parte del

cliente di piastrelle di grandi dimensioni/piastrelle in pietra naturale, con

flangia e nastro sigillante Seal System, per la creazione di un collegamento

della canalina doccia TECEdrainline al sigillante composito, testato in maniera

indipendente.

Composto da:

• Corpo canalina con flangia in acciaio inox lucido, materiale 1.4301 (304)

• Nastro sigillante Seal System con materassino per l'installazione ad opera

del cliente nel sigillante composito liquido o a fasce

• Clip di collegamento per l'ancoraggio nel massetto e l'integrazione di

piedini di montaggio opzionali

• Componente di collegamento centrale per lo scarico

• Pendenza interna per un migliore drenaggio dell'acqua e un effetto

autopulente

• Pellicola di supporto realizzata in acciaio inox - materiale 1.4301 (304) -

per l’integrazione nel corpo canalina

•Sigillanti

Altezza minima di installazione (senza rivestimento) fino al bordo superiore

della canalina:

• 52 mm pozzetto di drenaggio "verticale"

• 61,5 mm pozzetto di drenaggio "ultrapiatto"

• 87 mm pozzetto di drenaggio "piatto"

• 112 mm pozzetto di drenaggio "normale"

• 140 mm pozzetto di drenaggio "maxi

Taglio del rivestimento lunghezza x larghezza: (L - 87 mm) x 68 mm

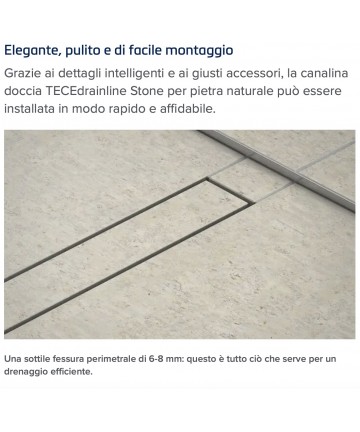

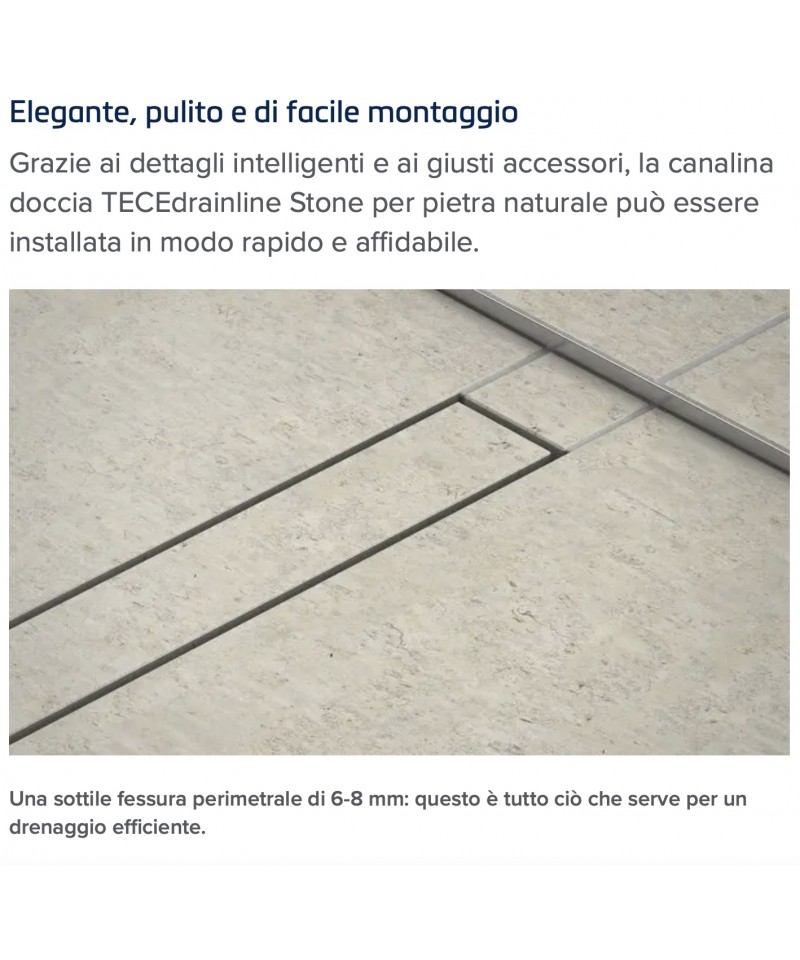

Larghezza della fessura perimetrale per pozzetto di drenaggio: da 6 a

8 mm (vedere schema accanto)

Da ordinare separatamente:

• Pozzetto di drenaggio

• Piedini di montaggio (opzionali)

• Materassino fonoassorbente Drainbase (opzionale), per il rispetto del livello

sonoro dell'installazione secondo DIN 4109 e secondo il livello di

isolamento acustico VDI 4100 (SSt) I - III

PER UNA INFORMAZIONE PIU' APPROFONDITA SCARICA IL PDF ALLEGATO

TECEdrainline - Pozzetto di drenaggio "ultrapiatto", DN 40 scarico laterale,

0,5 lt/s

Pozzetto di drenaggio ultra piatto per canaline a filo pavimento

TECEdrainline con montaggio orientabile rispetto al corpo della canalina, per

l'allacciamento laterale alla conduttura di scarico DN 40, sifone estraibile.

• Altezza di montaggio dal bordo inferiore pozzetto di drenaggio al bordo

superiore della doccia a filo pavimento = 68,5 mm

• Altezza acqua nel pozzetto = 30 mm

Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di

10/20 mm su griglia:

• Griglia design "basic": 0,5 l/s; 0,6 l/s

• Inserto piastrellabile "plate"/"plate II": 0,5 l/s; 0,6 l/s

Attenzione:

A causa della ridotta altezza di montaggio, nell'area dello scarico non e

possibile coprire in modo sufficiente il massetto. Utilizzare quindi solo

piastrelle grandi e rinforzi per evitare crepe.

Non adatto per sedie a rotelle!

TECEdrainline "stone" - Canalina a filo pavimento per pietra naturale,(SIFONI. VEDI ART.650004-650000-650001)

lineare, con fascia sigillante Seal System, compreso inserto piastrellabile*

Corpo canalina lineare e pellicola di supporto per canalina doccia

TECEdrainline, per l'installazione nel massetto e la posa in opera da parte del

cliente di piastrelle di grandi dimensioni/piastrelle in pietra naturale, con

flangia e nastro sigillante Seal System, per la creazione di un collegamento

della canalina doccia TECEdrainline al sigillante composito, testato in maniera

indipendente.

Composto da:

• Corpo canalina con flangia in acciaio inox lucido, materiale 1.4301 (304)

• Nastro sigillante Seal System con materassino per l'installazione ad opera

del cliente nel sigillante composito liquido o a fasce

• Clip di collegamento per l'ancoraggio nel massetto e l'integrazione di

piedini di montaggio opzionali

• Componente di collegamento centrale per lo scarico

• Pendenza interna per un migliore drenaggio dell'acqua e un effetto

autopulente

• Pellicola di supporto realizzata in acciaio inox - materiale 1.4301 (304) -

per l’integrazione nel corpo canalina

•Sigillanti

Altezza minima di installazione (senza rivestimento) fino al bordo superiore

della canalina:

• 52 mm pozzetto di drenaggio "verticale"

• 61,5 mm pozzetto di drenaggio "ultrapiatto"

• 87 mm pozzetto di drenaggio "piatto"

• 112 mm pozzetto di drenaggio "normale"

• 140 mm pozzetto di drenaggio "maxi

Taglio del rivestimento lunghezza x larghezza: (L - 87 mm) x 68 mm

Larghezza della fessura perimetrale per pozzetto di drenaggio: da 6 a

8 mm (vedere schema accanto)

Da ordinare separatamente:

• Pozzetto di drenaggio

• Piedini di montaggio (opzionali)

• Materassino fonoassorbente Drainbase (opzionale), per il rispetto del livello

sonoro dell'installazione secondo DIN 4109 e secondo il livello di

isolamento acustico VDI 4100 (SSt) I - III

PER UNA INFORMAZIONE PIU' APPROFONDITA SCARICA IL PDF ALLEGATO

TECEdrainline "stone" - Canalina a filo pavimento per pietra naturale,(SIFONI. VEDI ART.650004-650000-650001)

lineare, con fascia sigillante Seal System, compreso inserto piastrellabile*

Corpo canalina lineare e pellicola di supporto per canalina doccia

TECEdrainline, per l'installazione nel massetto e la posa in opera da parte del

cliente di piastrelle di grandi dimensioni/piastrelle in pietra naturale, con

flangia e nastro sigillante Seal System, per la creazione di un collegamento

della canalina doccia TECEdrainline al sigillante composito, testato in maniera

indipendente.

Composto da:

• Corpo canalina con flangia in acciaio inox lucido, materiale 1.4301 (304)

• Nastro sigillante Seal System con materassino per l'installazione ad opera

del cliente nel sigillante composito liquido o a fasce

• Clip di collegamento per l'ancoraggio nel massetto e l'integrazione di

piedini di montaggio opzionali

• Componente di collegamento centrale per lo scarico

• Pendenza interna per un migliore drenaggio dell'acqua e un effetto

autopulente

• Pellicola di supporto realizzata in acciaio inox - materiale 1.4301 (304) -

per l’integrazione nel corpo canalina

•Sigillanti

Altezza minima di installazione (senza rivestimento) fino al bordo superiore

della canalina:

• 52 mm pozzetto di drenaggio "verticale"

• 61,5 mm pozzetto di drenaggio "ultrapiatto"

• 87 mm pozzetto di drenaggio "piatto"

• 112 mm pozzetto di drenaggio "normale"

• 140 mm pozzetto di drenaggio "maxi

Taglio del rivestimento lunghezza x larghezza: (L - 87 mm) x 68 mm

Larghezza della fessura perimetrale per pozzetto di drenaggio: da 6 a

8 mm (vedere schema accanto)

Da ordinare separatamente:

• Pozzetto di drenaggio

• Piedini di montaggio (opzionali)

• Materassino fonoassorbente Drainbase (opzionale), per il rispetto del livello

sonoro dell'installazione secondo DIN 4109 e secondo il livello di

isolamento acustico VDI 4100 (SSt) I - III

PER UNA INFORMAZIONE PIU' APPROFONDITA SCARICA IL PDF ALLEGATO

TECEdrainline "stone" - Canalina a filo pavimento per pietra naturale,(SIFONI. VEDI ART.650004-650000-650001)

lineare, con fascia sigillante Seal System, compreso inserto piastrellabile*

Corpo canalina lineare e pellicola di supporto per canalina doccia

TECEdrainline, per l'installazione nel massetto e la posa in opera da parte del

cliente di piastrelle di grandi dimensioni/piastrelle in pietra naturale, con

flangia e nastro sigillante Seal System, per la creazione di un collegamento

della canalina doccia TECEdrainline al sigillante composito, testato in maniera

indipendente.

Composto da:

• Corpo canalina con flangia in acciaio inox lucido, materiale 1.4301 (304)

• Nastro sigillante Seal System con materassino per l'installazione ad opera

del cliente nel sigillante composito liquido o a fasce

• Clip di collegamento per l'ancoraggio nel massetto e l'integrazione di

piedini di montaggio opzionali

• Componente di collegamento centrale per lo scarico

• Pendenza interna per un migliore drenaggio dell'acqua e un effetto

autopulente

• Pellicola di supporto realizzata in acciaio inox - materiale 1.4301 (304) -

per l’integrazione nel corpo canalina

•Sigillanti

Altezza minima di installazione (senza rivestimento) fino al bordo superiore

della canalina:

• 52 mm pozzetto di drenaggio "verticale"

• 61,5 mm pozzetto di drenaggio "ultrapiatto"

• 87 mm pozzetto di drenaggio "piatto"

• 112 mm pozzetto di drenaggio "normale"

• 140 mm pozzetto di drenaggio "maxi

Taglio del rivestimento lunghezza x larghezza: (L - 87 mm) x 68 mm

Larghezza della fessura perimetrale per pozzetto di drenaggio: da 6 a

8 mm (vedere schema accanto)

Da ordinare separatamente:

• Pozzetto di drenaggio

• Piedini di montaggio (opzionali)

• Materassino fonoassorbente Drainbase (opzionale), per il rispetto del livello

sonoro dell'installazione secondo DIN 4109 e secondo il livello di

isolamento acustico VDI 4100 (SSt) I - III

PER UNA INFORMAZIONE PIU' APPROFONDITA SCARICA IL PDF ALLEGATO

TECEdrainline "stone" - Canalina a filo pavimento per pietra naturale,(SIFONI. VEDI ART.650004-650000-650001)

lineare, con fascia sigillante Seal System, compreso inserto piastrellabile*

Corpo canalina lineare e pellicola di supporto per canalina doccia

TECEdrainline, per l'installazione nel massetto e la posa in opera da parte del

cliente di piastrelle di grandi dimensioni/piastrelle in pietra naturale, con

flangia e nastro sigillante Seal System, per la creazione di un collegamento

della canalina doccia TECEdrainline al sigillante composito, testato in maniera

indipendente.

Composto da:

• Corpo canalina con flangia in acciaio inox lucido, materiale 1.4301 (304)

• Nastro sigillante Seal System con materassino per l'installazione ad opera

del cliente nel sigillante composito liquido o a fasce

• Clip di collegamento per l'ancoraggio nel massetto e l'integrazione di

piedini di montaggio opzionali

• Componente di collegamento centrale per lo scarico

• Pendenza interna per un migliore drenaggio dell'acqua e un effetto

autopulente

• Pellicola di supporto realizzata in acciaio inox - materiale 1.4301 (304) -

per l’integrazione nel corpo canalina

•Sigillanti

Altezza minima di installazione (senza rivestimento) fino al bordo superiore

della canalina:

• 52 mm pozzetto di drenaggio "verticale"

• 61,5 mm pozzetto di drenaggio "ultrapiatto"

• 87 mm pozzetto di drenaggio "piatto"

• 112 mm pozzetto di drenaggio "normale"

• 140 mm pozzetto di drenaggio "maxi

Taglio del rivestimento lunghezza x larghezza: (L - 87 mm) x 68 mm

Larghezza della fessura perimetrale per pozzetto di drenaggio: da 6 a

8 mm (vedere schema accanto)

Da ordinare separatamente:

• Pozzetto di drenaggio

• Piedini di montaggio (opzionali)

• Materassino fonoassorbente Drainbase (opzionale), per il rispetto del livello

sonoro dell'installazione secondo DIN 4109 e secondo il livello di

isolamento acustico VDI 4100 (SSt) I - III

PER UNA INFORMAZIONE PIU' APPROFONDITA SCARICA IL PDF ALLEGATO

TECEdrainline - Pozzetto di drenaggio "normale", DN 50 scarico laterale,

0,8 lt/s

Pozzetto di drenaggio per canaline a filo pavimento TECEdrainline con

montaggio orientabile rispetto al corpo della canalina, pozzetto di drenaggio

girevole a 360°, per l'allacciamento laterale alla conduttura di scarico DN 50,

con sifone estraibile.

• Altezza di montaggio dal bordo inferiore pozzetto di drenaggio al bordo

superiore della doccia a filo pavimento = 120 mm

• Altezza acqua nel pozzetto = 50 mm secondo la DIN EN 1253

Portata di drenaggio conforme a DIN EN 1253, in presenza di accumulo di

10/20 mm su griglia:

• Griglia design "basic": 0,8 l/s; 0,9 l/s

• Inserto piastrellabile "plate"/"plate II": 0,7 l/s; 0,8 l/s
