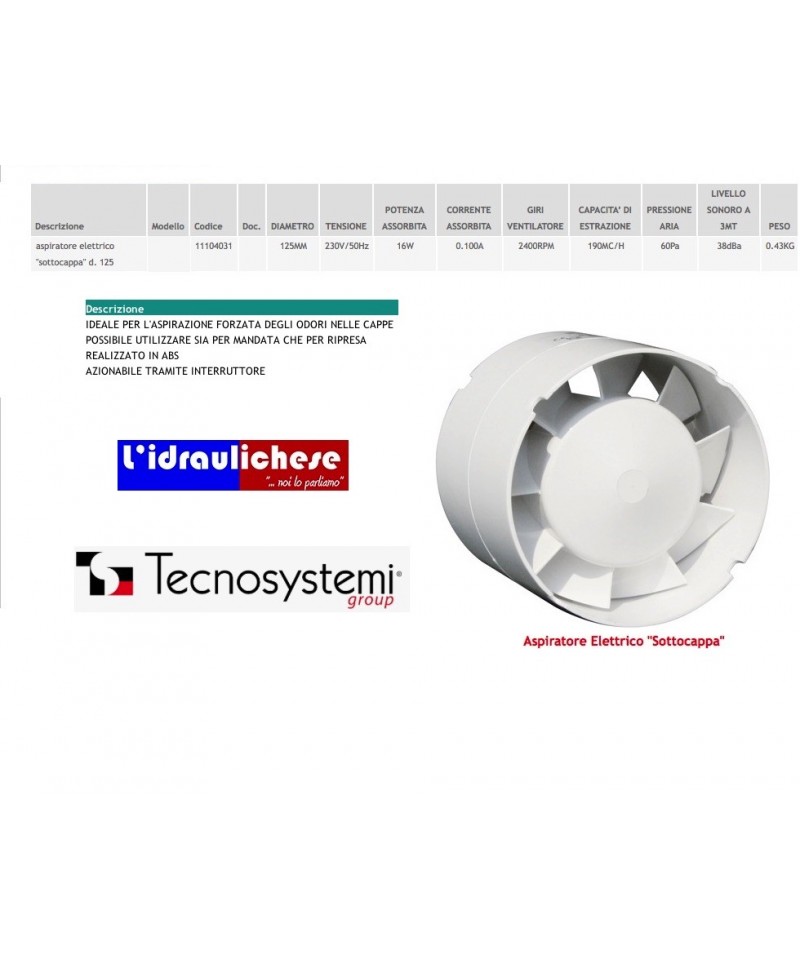

ASPIRATORE ELETTRICO TECNOSYSTEMI SOTTOCAPPA DIAMETRO 125

11126362 KIT PIPETTA PICCOLA PER RACCOLTA CONDENSA CON O-RING

CURVA PIANA mm.65X50 PER CANALINA SONIA

11100122 PREDISPOSIZIONE MOD. "EVO MAXI" L.520 CON COPERCHIO AD INCASTRO

Realizzata in polistirolo antiurto, è munita di 4 ingressi per le linee frigorifere. La predisposizione è fornita di un convogliatore piatto dotato di 2 pratiche ed innovative uscite laterali, che eliminano l'utilizzo degli o-ring di tenuta e 2 uscite verticali poste sotto il convogliatore. Per facilitare la messa in opera, la predisposizione è dotata di piedini di appoggio.

CARATTERISTICHE TECNICHE:

• CONVOGLIATORE POSTERIORE A 4 USCITE
• N°2 USCITE LATERALI Ø 16 - Ø 20
• N°2 USCITE VERTICALI Ø 20
• GRIGLIA DI PROTEZIONE
• INTERCAPEDINE ANTICONDENSA
• CARTONCINO ANTI INTONACO
• COPERCHIO AD INCASTRO O CON VITI

12170150 RACCORDO IN GOMMA FLESSIBILE A GOMITO 90°

CARATTERISTICHE TECNICHE:

•   PER TUBO DA Ø15-20
•   UTILIZZABILE IN TUTTE LE POMPE PER CONDENSA
•   ADATTO A TUTTI GLI SCARICHI DEI CONDIZIONATORI

SCC600019

Dimensione adatta per: 9000BTU - 12000BTU - 18000BTU A/C UNIT

CARATTERISTICHE TECNICHE:

• MATERIALE PVC IMPERMEABILE CON ELASTICO POSTERIORE
• COMPLETO DI RACCORDO PER LO SCARICO DELL'ACQUA DI LAVAGGIO
• DOTATO DI PALETTE IN PLASTICA LATERALI TENDI TELO, PER AGEVOLARE L'INSERIMENTO SULLA MACCHINA
• DOTATO DI TELO PROTEZIONE TRASPARENTE FRONTALE  CON FORI PER INSERIMENTO SPRUZZINO
• TUBO SCARICO CONDENSA IN DOTAZIONE
• CONSIGLIATO PER LA PULIZIA DELLE BATTERIE DI TUTTE LE UNITà INTERNE

SCC600020

Dimensione adatta per: 18000BTU - 24000BTU - 36000BTU A/C UNIT

CARATTERISTICHE TECNICHE:

• MATERIALE PVC IMPERMEABILE CON ELASTICO POSTERIORE
• COMPLETO DI RACCORDO PER LO SCARICO DELL'ACQUA DI LAVAGGIO
• DOTATO DI PALETTE IN PLASTICA LATERALI TENDI TELO, PER AGEVOLARE L'INSERIMENTO SULLA MACCHINA
• DOTATO DI TELO PROTEZIONE TRASPARENTE FRONTALE  CON FORI PER INSERIMENTO SPRUZZINO
• TUBO SCARICO CONDENSA IN DOTAZIONE
• CONSIGLIATO PER LA PULIZIA DELLE BATTERIE DI TUTTE LE UNITà INTERNE

12170149 RACCORDO IN GOMMA FLESSIBILE AD "S"
 CARATTERISTICHE TECNICHE:

•   PER TUBO DA Ø15-20
•   UTILIZZABILE IN TUTTE LE POMPE PER CONDENSA
•   ADATTO A TUTTI GLI SCARICHI DEI CONDIZIONATORI

SIFONE SCARICO CONDENSA DA INCASSO CON SIFONE E PLACCA BIANCA

Con pallina di chiusura per i periodi di inutilizzo in cui evapora l'acqua. Doppio attacco, diritto e curvo.

Realizzata in polistirolo antiurto, è dotata di 4 ingressi per le linee frigorifere. E' provvista di due piastrine regolabili, utili per il fissaggio della dima dello split. Il convogliatore posizionato posteriormente, oltre alla sua particolare conformazione ad imbuto che impedisce il ristagno dell'acqua, è provvisto di un innovativo sifone ispezionabile, che garantisce laprotezione dal reflusso di cattivi odori. Per facilitare la messa in opera, la predisposizione è provvista di piedini di appoggio e di bolla incorporata. Abbinamenti con tubi scarico condensa a catalogo: tubo 16/18 art. 11126333 (Collegamento diretto)tubo 17/20 art. 11126320 (Collegamento diretto)tubo ø14 coibentato (utilizzando il racc.Cod. 11126331) Tubo ø25 (utilizzando il racc.Cod. 11126356) Tubo rigido tcr-21 (utilizzando il racc.Mp-tcr21)

Convogliatore ad imbuto posteriore reversibilegriglia di protezionepiastrine regolabili per fissaggio dimabolla incorporatasifone incorporato con coperchio ermeticointercapedine anticondensacartoncino anti intonaco

CARATTERISTICHE TECNICHE:

• CONVOGLIATORE POSTERIORE INCLINATO REVERSIBILE DX/SX
• CON ATTACCO LATERALE MULTIPLO Ø 16 - Ø 20
• GRIGLIA DI PROTEZIONE
• PIASTRINE REGOLABILI PER FISSAGGIO DIMA
• BOLLA INCORPORATA
• SIFONE INCORPORATO CON COPERCHIO ERMETICO
• INTERCAPEDINE ANTICONDENSA
• CARTONCINO ANTI INTONACO
• COPERCHIO AD INCASTRO O CON VITI

SUPPORTO DI BLOCCAGGIO mm.65X50 PER CANALINA SONIA

11126322B SIFONE "REGIO" A SECCO ANTIODORE ISPEZ. CON COPERCHIO ESTETICO

CARATTERISTICHE TECNICHE:

• ELIMINA IL PROBLEMA DEI CATTIVI ODORI
• DA INSTALLARE A MURO O SOTTOTRACCIA IN VERTICALE
• CORPO SIFONE TRASPARENTE PER L'ISPEZIONE
• CORPO SIFONE TRASPARENTE  ESTRAIBILE PER LA MANUTENZIONE
• COPERCHIO  DA CANTIERE PER  PROTEZIONE DA INTONACO
• COPERCHIO ESTETICO ESTRAIBILE PER L'ACCESSO AL CORPO SIFONE
• BATTUTA ESTERNA PER INSTALLAZIONE A FILO MURO GREZZO
• COPERCHIO PREDISPOSTO PER FISSAGGIO CON VITI
• DIMENSIONI ENTRATA TUBI: DA Ø 16 FINO A Ø 40
• BOLLA INCORPORATA
• ATTACCO USCITA TUBI PER CODICI: 11126345 - 11126346 - 11126327 - 11126324 - 11126346T (CON GUARNIZIONE)
• È POSSIBILE RACCORDARE TUBI Ø 40 - 36 - 32 - 28  CON L'ACCESSORIO MANICOTTO
• ADATTATORE “MTG”  (11126353)
• CON L'ACCESSORIO MANICOTTO DI  GIUNZIONE  MG - TCR21 COD. 11126313 è POSSIBILE RACCORDARE IL TUBO PER CONDENSA RIGIDO TCR21 COD. 11126324

CARATTERISTICHE TECNICHE:ANTICONDENSA

• MATERIALE: STRUCTURAL SP. 10 mm
• 4 DIAMETRI CON PRETAGLIO (misure esterne 200-150-127-100)
• TEMPERATURA DI UTILIZZO: DA 0°C A +70°C
• ELEVATE PROPRIETÀ ISOLANTI E INSONORIZZANTI

IDEALE PER L'ASPIRAZIONE FORZATA DEGLI ODORI NELLE CAPPE
POSSIBILE UTILIZZARE SIA PER MANDATA CHE PER RIPRESA
REALIZZATO IN ABS
AZIONABILE TRAMITE INTERRUTTORE

Descrizione prodotto

La scatola predisposizione Genius Box viene ora fornita
completa di un innovativo sifone, studiato per evitare il riflusso di cattivi odori.
Dotazione: due uscite laterali presfondabili Ø 20 mm
Fix Dima
Riduzione per tubo Ø 16-18 mm
Fascia isolante
Sifone da posizionare come mostrato nel disegno
Misure 430x130x65 mm

Varianti

NUOVA SCATOLA DA INCASSO GENIUS BOX

11126313 MANICOTTO DIAMETRO 21 mm PER TUBO IN PVC TECNOSYSTEMI
