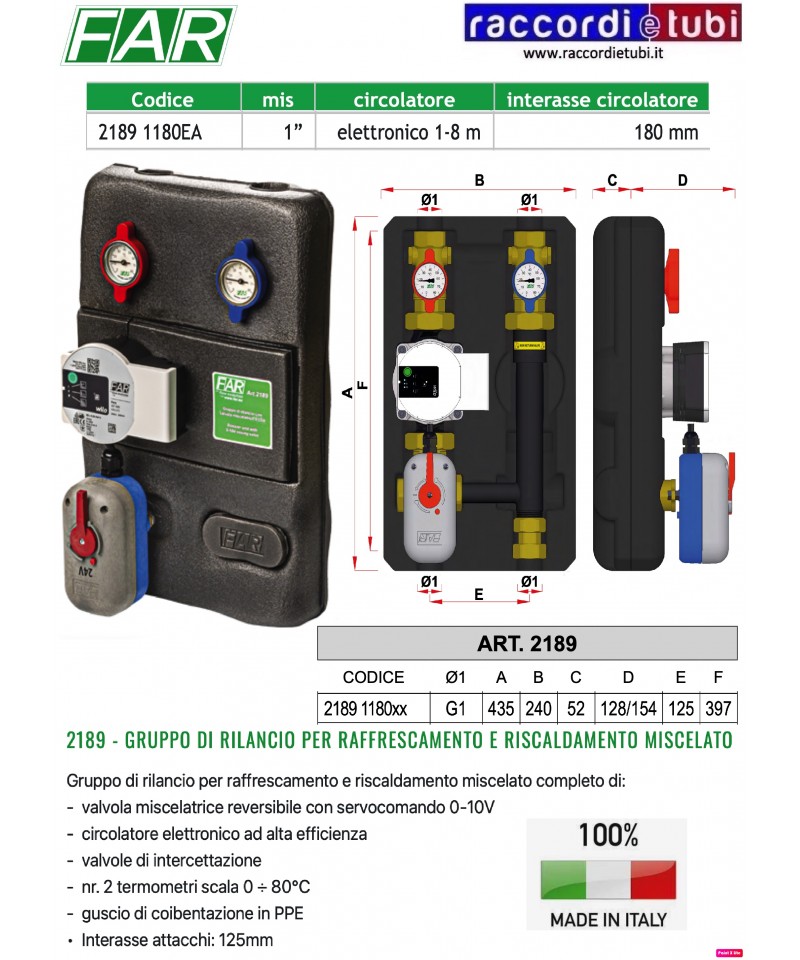

Riferimento: 462490
2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
Cassetta in lamiera zincata con coperchio verniciato per collettori di distribuzione idraulica.
• Profondità regolabile da 110 mm a 150 mm
• Sportello completo di serratura taglio cacciavite
191 - COLLETTORE PER CENTRALE TERMICA
Collettore per centrale termica.
• Superficie esterna verniciata
• Interasse derivazioni: 125mm
• Attacchi laterali: 1”1/4-2" femmina
• Attacchi derivazioni: 1”-1"1/4 maschio
• Pmax = 8bar
• Tmax = 95°C
• Fornito con guscio di coibentazione in PPE
I collettori per centrale termica consentono di avere sullo stesso asse le tubazioni di mandata e di ritorno, favorendo l’installazione del gruppo di rilancio in centrale termica, riducendo così gli ingombri. Strutturalmente presenta due camere, una per il fluido di mandata una per il fluido di ritorno, aventi sezione rettangolare. I collettori sono isolati termicamente grazie ai gusci di coibentazione. I gusci di coibentazione forniti insieme ai collettori, sono realizzati in PPE, e garantiscono l’isolamento termico e un’ottima resistenza alla penetrazione del vapore.
PER INFO VEDI URLL ALLEGATO
2188 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile
- servocomando a 3 punti 230V 50Hz
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.57.00%20-%20Gruppi%20di%20rilancio%20riscaldamento%20raffrescamento%202187%202188%202189.pdf INFO VEDI PDF ALLEGATO
Gruppo di Rilancio HP con valvola Miscelatrice Termostatica 30/80° Pompa DAB Evosta/Wilo 25/7 - 230 V 50/60Hz
CARATTERISTICHE PRINCIPALI
I gruppi di distribuzione e regolazione termostatica MUT, definiti anche
gruppi di rilancio, sono particolari componenti indicati generalmente
per la distribuzione del fluido termovettore alla temperatura idonea al
Il gruppo di rilancio diretto MUT serie GRT HP svolge la funzione di
mantenere costante, al valore impostato nel generatore di calore, la
temperatura, come ad esempio un impianto per pannelli radianti a
pavimento, per ventilconvettori o per radiatori. Completo di pompa ad
alta efficienza, valvola miscelatrice a tre vie termostatica con sensore di
temperatura integrato, termometri sulla mandata e sul ritorno, valvola di
ritegno e coibentazione a guscio preformata. Il gruppo è fornito di serie
con mandata a destra; è possibile invertire la mandata con semplici
operazioni.
FUNZIONAMENTO
Gruppi di Rilancio con regolazione termostatica MUT serie GRT HP
svolgono la funzione di mantenere costante, al valore impostato, la
temperatura di mandata del fluido distribuito in un impianto a bassa
temperatura per pannelli radianti a pavimento o per radiatori. I gruppi
di rilancio GRT sono equipaggiati di pompa ad alta efficienza, valvola
miscelatrice a tre vie termostatica con sensore di temperatura integrato,
termometri di mandata e ritorno, valvole di ritenuta e coibentazione a
guscio preformata.
Per INFO Guarda PDF Allegato
2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO
Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
191 - COLLETTORE PER CENTRALE TERMICA
Collettore per centrale termica.
• Superficie esterna verniciata
• Interasse derivazioni: 125mm
• Attacchi laterali: 1”1/4-2" femmina
• Attacchi derivazioni: 1”-1"1/4 maschio
• Pmax = 8bar
• Tmax = 95°C
• Fornito con guscio di coibentazione in PPE
I collettori per centrale termica consentono di avere sullo stesso asse le tubazioni di mandata e di ritorno, favorendo l’installazione del gruppo di rilancio in centrale termica, riducendo così gli ingombri. Strutturalmente presenta due camere, una per il fluido di mandata una per il fluido di ritorno, aventi sezione rettangolare. I collettori sono isolati termicamente grazie ai gusci di coibentazione. I gusci di coibentazione forniti insieme ai collettori, sono realizzati in PPE, e garantiscono l’isolamento termico e un’ottima resistenza alla penetrazione del vapore.
PER INFO VEDI URLL ALLEGATO
2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO
Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
Caratteristiche tecniche
Circolatori ad alta efficienza, prevalenza 6 m
Pressionemassimastatica10bar(PN10).
Temperaturamassimadelfluido:90°C.
ScambiatoreapiastreasimmetricosaldobrasatoinacciaioAISI316digrandesuperficieche
garantisce un importante scambio termico. questo favorisce una perfetta resa dell’apporto della fonte di calore, in particolare quando questa è a biomassa. Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia.
VNRcircuitoriscaldamento.
Tubazioniinrame,ø18mm.
Disponibileconesenzapompasulcircuitoprimario.
Dispositividispurgoperentrambiicircuiti.
Mantelloinlamiera10/10verniciatoRAL9010(fornitoseparatamente,surichiesta).
Lamieradisupporto15/10zincata.
Boxperconnessionielettriche(neimodellicheloprevedono).
Interasse60mm.
Dimensioni:(LxPxH)400x260x136mm
Connessioni esterne: 3/4” Maschio tenuta piana; filettatura secondo ISO 228.
PER ULTERIORI INFO VEDI PDF ALLEGATO
191 - COLLETTORE PER CENTRALE TERMICA
Collettore per centrale termica.
• Superficie esterna verniciata
• Interasse derivazioni: 125mm
• Attacchi laterali: 1”1/4-2" femmina
• Attacchi derivazioni: 1”-1"1/4 maschio
• Pmax = 8bar
• Tmax = 95°C
• Fornito con guscio di coibentazione in PPE
I collettori per centrale termica consentono di avere sullo stesso asse le tubazioni di mandata e di ritorno, favorendo l’installazione del gruppo di rilancio in centrale termica, riducendo così gli ingombri. Strutturalmente presenta due camere, una per il fluido di mandata una per il fluido di ritorno, aventi sezione rettangolare. I collettori sono isolati termicamente grazie ai gusci di coibentazione. I gusci di coibentazione forniti insieme ai collettori, sono realizzati in PPE, e garantiscono l’isolamento termico e un’ottima resistenza alla penetrazione del vapore.
PER INFO VEDI URLL ALLEGATO
Caratteristiche tecniche
Circolatori ad alta efficienza, prevalenza 6 m
Pressionemassimastatica10bar(PN10).
Temperaturamassimadelfluido:90°C.
ScambiatoreapiastreasimmetricosaldobrasatoinacciaioAISI316digrandesuperficieche
garantisce un importante scambio termico. questo favorisce una perfetta resa dell’apporto della fonte di calore, in particolare quando questa è a biomassa. Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia.
VNRcircuitoriscaldamento.
Tubazioniinrame,ø18mm.
Disponibileconesenzapompasulcircuitoprimario.
Dispositividispurgoperentrambiicircuiti.
Mantelloinlamiera10/10verniciatoRAL9010(fornitoseparatamente,surichiesta).
Lamieradisupporto15/10zincata.
Boxperconnessionielettriche(neimodellicheloprevedono).
Interasse60mm.
Dimensioni:(LxPxH)400x260x136mm
Connessioni esterne: 3/4” Maschio tenuta piana; filettatura secondo ISO 228.
PER ULTERIORI INFO VEDI PDF ALLEGATO
2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
Gruppo di Rilancio HP con Valvola Miscelatrice Motorizzata con motore 24 Vac/dc - modulante 0-10Vcc (rif.0% segnale in rotaz.antioraria)
Pompa DAB EVOSTA (o WILO PARA) 25/7
CARATTERISTICHE PRINCIPALI
I gruppi di distribuzione e regolazione motorizzati, definiti anche gruppi di rilancio, sono particolari componenti indicati generalmente per la distribuzione del fluido termovettore alla temperatura idonea
al funzionamento dell’impianto, sia in impianti multipiano o multizona. Il gruppo di regolazione motorizzato serie GRM HP Il gruppo di regolazione termica motorizzato è configurato per essere abbinato
ad un regolatore di temperatura di tipo climatico o modulante per
la regolazione della temperatura di mandata negli impianti di riscaldamento e raffrescamento. Completo di valvola miscelatrice a tre vie motorizzata, termometri di mandata e ritorno, valvole di ritegno
e coibentazione a guscio preformata. Il gruppo è fornito di serie
con mandata a destra; è possibile invertire la mandata con semplici operazioni.
Per INFO Guarda PDF Allegato
2161 - SEPARATORE IDRAULICO COIBENTATO COMPLETO DI BOCCHETTONI
Separatore idraulico completo di bocchettoni con attacco femmina, valvola sfogo aria automatica con valvola di ritegno e rubinetto per scarico fanghi.
• Attacco frontale da 1/2” per installazione termometro o manometro
• Superficie esterna verniciata
• Installazione: verticale
• Pmax=8bar Tmax=100°C.
• Fornito con guscio di coibentazione anticondensa in PPE
Il separatore va installato su impianti di riscaldamento o raffrescamento dov’è presente un circolatore principale e due o più circolatori secondari di distribuzione. La funzione di questo componente è quella di separare il circuito primario proveniente dalla caldaia o dal chiller da quello secondario di distribuzione del fluido. Il separatore idraulico funge da by-pass tra la mandata ed il ritorno dell’impianto e consente di evitare che vi sia interferenza tra le pompe dei vari circuiti, migliorando la circolazione del fluido e garantendo per ogni singolo circuito collegato il funzionamento vicino alle condizioni di progetto. Oltre a queste funzioni, il separatore FAR permette di eliminare le impurità e l’aria presente nel circuito attraverso una rete interna che filtra l’acqua in mandata. Questa ulteriore proprietà permette al fluido di arrivare al circuito secondario e ai relativi circolatori, privo di sostanze dannose e privo di bolle d’aria, diminuendo così le possibilità che vi siano guasti all’interno dei circuiti di distribuzione.
PER INFO FEDI URLL ALLEGATO
https://www.far.eu/_download_far/far_allegati_schede_tec_new/ST.01.03.00 - Separatore idraulico.pdf
2188 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile
- servocomando a 3 punti 230V 50Hz
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2189 - GRUPPO DI RILANCIO PER RAFFRESCAMENTO E RISCALDAMENTO MISCELATO
Gruppo di rilancio per raffrescamento e riscaldamento miscelato completo di:
- valvola miscelatrice reversibile con servocomando 0-10V
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
PER INFO VEDI URLL ALLEGATO
2187 - GRUPPO DI RILANCIO DIRETTO PER RAFFRESCAMENTO E RISCALDAMENTO
Gruppo di rilancio diretto per raffrescamento e riscaldamento completo di:
- circolatore elettronico ad alta efficienza
- valvole di intercettazione
- nr. 2 termometri scala 0 ÷ 80°C
- guscio di coibentazione in PPE
• Interasse attacchi: 125mm
