Elettropompa sommergibili VX-ST, costruita completamente in acciaio inox e carat- terizzata da una particolare resistenza alla corrosione e all'abrasione

UTILIZZI E INSTALLAZIONI

ELETTROPOMPA PEDROLLO SOMMERGIBILE PER ACQUE SPORCHE "VORTEX" CON GALLEGGIANTE MAGNETICO (PER PICCOLI POZZETTI)

TOP-VORTEX/GM  0.50 HP   PORTATA 20/180 LITRI/MIN.   PREVALENZA 6.5/1.5 MT

La pompa TOP-VORTEX/GM è adatta per drenaggio di acque sporche ed è equipaggiata con interruttore a galleggiante magnetico, che le consente di operare anche in spazi particolarmente ristretti. Le soluzioni costruttive impiegate garantiscono semplicità d'uso e sicurezza di funzionamento grazie al raffreddamento totale del motore e alla doppia tenuta sull'albero. È consigliata per l'uso domestico, per l'evacuazione di acque sporche, svuotamento di vasche, scarichi domestici, svuotamento di piccoli pozzetti di raccolta, anche in presenza di corpi solidi in sospensione di dimensioni fino a Ø 20 mm.

Tipologia liquido: Acqua sporca

Utilizzi: domestico

Impieghi: drenaggio, prosciugamento

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 180 l/min (10,8 m³/h)
• Prevalenza fino a 8 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d'impiego sotto il livello dell'acqua fino a 3 m
(con cavo di alimentazione di lunghezza adeguata)
• Passaggio corpi solidi in sospensione fino a Ø 25 mm
• Livello di svuotamento fino a 25 mm dal fondo
• Servizio continuo S1

CAMPO DELLE PRESTAZIONI • Portata fino a 380 l/min (22.8 m3/h) • Prevalenza fino a 12.8 m UTILIZZI E INSTALLAZIONI Le pompe RX-VORTEX sono adatte per drenaggio di acque sporche. Le soluzioni costruttive garantiscono sicurezza di funzionamento, anche in caso di utilizzo continuo, grazie al raffreddamento totale del motore. Sono consigliate per l'uso domestico, civile ed industriale, per l'evacuazione di acque sporche in cui siano presenti anche corpi solidi in sospensione. LIMITI D'IMPIEGO • Profondità d'impiego sotto il livello dell'acqua fino a 10 m (con cavo di alimentazione di lunghezza adeguata) • Temperatura del liquido fino a +50 °C (Temperatura del liquido fino a +90 °C per servizio intermittente massimo di 3 minuti) • Passaggio corpi solidi in sospensione: – fino a Ø 20 mm per RX 2/20, RX 3/20 – fino a Ø 40 mm per RX 4/40, RX 5/40 • Livello di svuotamento: – fino a 25 mm dal fondo per RX 2/20, RX 3/20 – fino a 50 mm dal fondo per RX 4/40, RX 5/40

Per ulteriori info vedi il PDF allegato

Le pompe RX sono adatte per drenaggio di acque chiare senza particelle abrasive.
Le soluzioni costruttive impiegate garantiscono semplicità d'uso e sicurezza di funzionamento grazie al raffreddamento
totale del motore e alla doppia tenuta sull'albero.
Sono consigliate per installazioni fisse, prosciugamento di emergenza di piccoli ambienti allagati (locali, scantinati, box), smaltimento acque domestiche usate da lavastoviglie e lavatrici, svuotamento pozzetti di raccolta.

Tipologia liquido: Acqua pulita

Utilizzi: domestico, civile

Impieghi: prosciugamento, drenaggio

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 300 l/min (18,0 m³/h)
• Prevalenza fino a 12 m

Limiti impiego:

• Temperatura del liquido fino a 50 °C

•
• Profondità d'impiego sotto il livello dell'acqua fino a 10 m

    (con cavo di alimentazione di lunghezza adeguata)

• Passaggio corpi solidi in sospensione fino a Ø 10 mm
• Livello di svuotamento:

   – fino a 14 mm dal fondo per RX 1-2-3
   – fino a 25 mm dal fondo per RX 4-5

• Servizio continuo S1

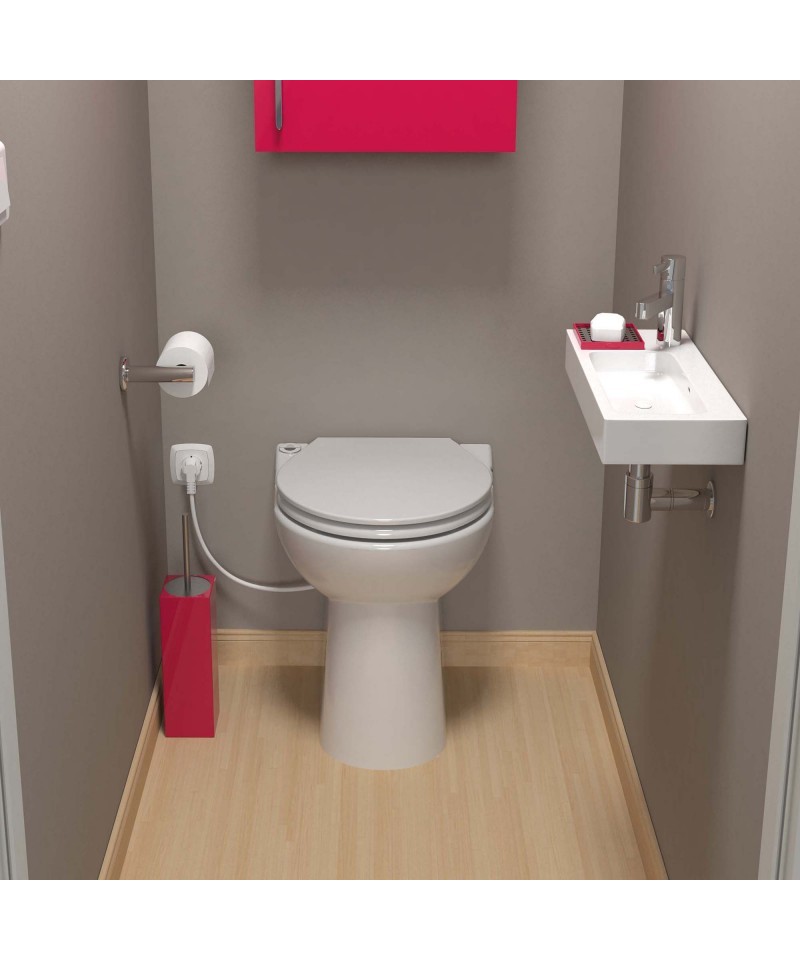

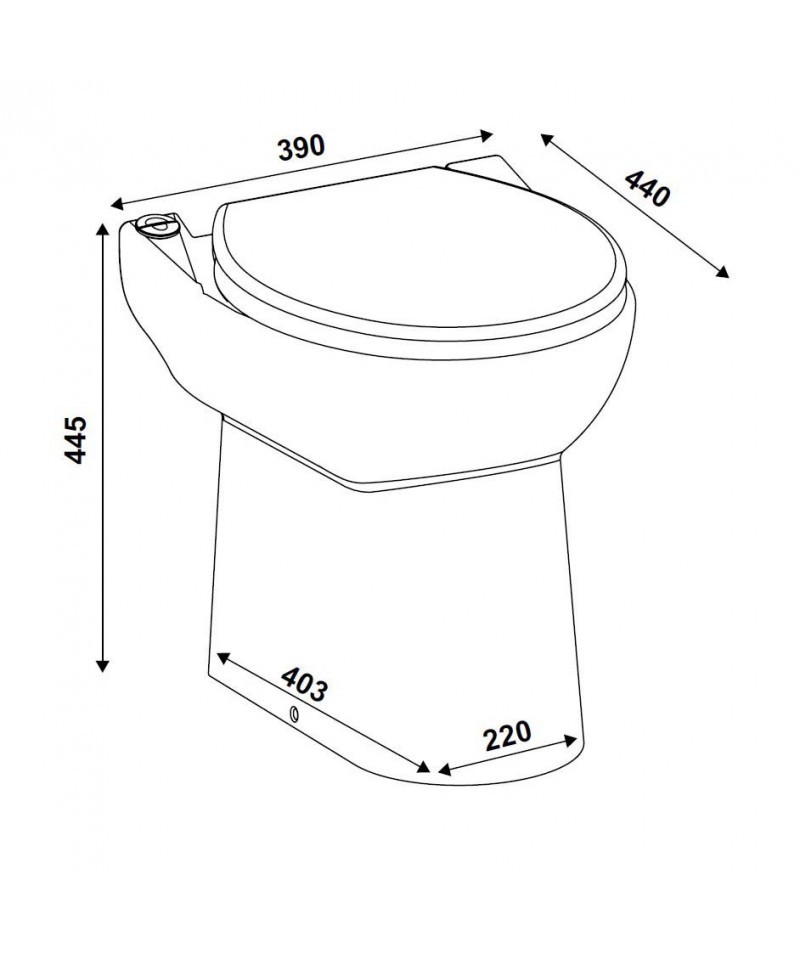

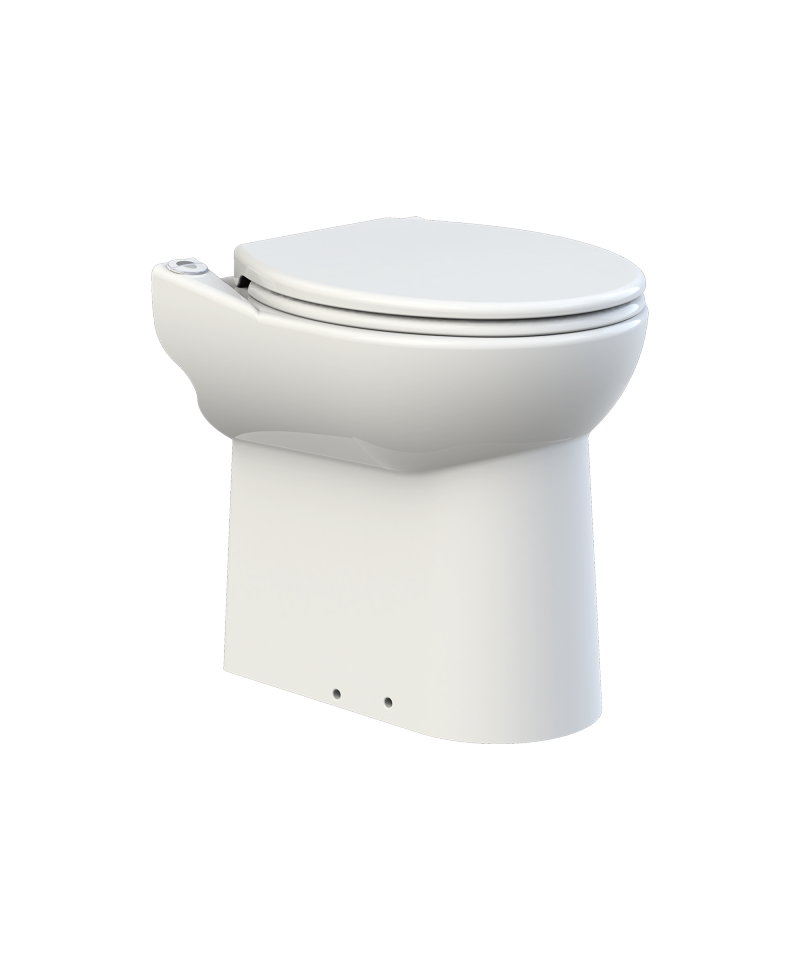

Trituratore adattabile a tutti i wc tradizionali in ceramica. A corredo: valvola clapet, kit di raccordo impianto e fi ltro a carboni attivi, per neutralizzare gli odori. Applicazioni: WC Capacità di scarico: 4 metri in verticale (tubo Ø 22/28/32 mm.) 100 metri in orizzontale (tubo Ø 28/32/40 mm.)

Trituratore ad incasso per wc sospesi, con la possibilità di collegare un bagno completo (escluso lavatrice). A corredo: valvola clapet, connettori e fi ltro a carboni attivi, per neutralizzare gli odori. Applicazioni: WC - WC sospeso - lavabo - bidet - doccia Capacità di scarico: 5 metri in verticale (tubo Ø 22/28/32 mm.) 100 metri in orizzontale (tubo Ø 28/32/40 mm.)

ELETTROPOMPA PEDROLLO SOMMERGIBILE CON BASSA ASPIRAZIONE MONOFASE  TOP1-FLOOR

0.33 HP  PORTATA 20/120 LITRI/MIN.  PREVALENZA 6/1 MT.

La serie TOP-FLOOR è adatta per il drenaggio di acque chiare senza particelle abrasive. Grazie alla capacità di aspirare acqua fino a 2 millimetri dal fondo, sono indicate perun utilizzo domestico di emergenza per piccoli ambienti allagati e in tutte quelle applicazioni dove siano richiesti massimi livelli di prosciugamento.

Tipologia liquido: Acqua pulita

Utilizzi: domestico

Impieghi: drenaggio, prosciugamento

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 160 l/min (9,6 m³/h)
• Prevalenza fino a 9 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d'impiego sotto il livello dell'acqua fino a 3 m
(con cavo di alimentazione di lunghezza adeguata)
• Passaggio corpi solidi in sospensione fino a Ø 2 mm
• Livello di svuotamento fino a 2 mm dal fondo
• Servizio continuo S1

PER ULTERIORI INFO VEDI PDF ALLEGATO

Esecuzione Pompe monogiranti sommergibili con girante arretrata (a vortice) con bocca di mandata verticale filettata. Doppia tenuta sull’albero, con camera d'olio interposta, protetta contro il funzionamento a secco. Impieghi Per acque di scarico civili e industriali non aggressive per i materiali della pompa, per acque sporche anche con corpi solidi fino a ø 40 mm. Svuotamento di locali allagati o vasche. Prelievo d'acqua da stagni, corsi d'acqua, pozzetti di raccolta dell'acqua piovana e per irrigazione. Limiti d’impiego Temperatura liquido fino a 35 °C. Valore pH: 6-11. Profondità d’immersione massima: 5 m. Profondità d’immersione minima: 200 mm. Servizio continuo (con motore sommerso). Motore Motore ad induzione a 2 poli, 50 Hz (n = 2900 1/min). GQS: trifase 230 V ± 10%; trifase 400 V ± 10%. Cavo H07RN-F, 4G1 mm2 , lunghezza 10 m, senza spina. GQSM: monofase 230 V ± 10%, con interruttore a galleggiante e termoprotettore. Condensatore incorporato. Cavo H07RN-F, 3G1 mm2 , lunghezza 10 m, con spina CEI-UNEL 47166. Isolamento classe F. Protezione IP X8 (per immersione continua). Avvolgimento a secco con doppia impregnazione resistente all’umidità. Esecuzione secondo: EN 60034-1; EN 60335-1, EN 60335-2-41.

Tipologia liquido: Acqua pulita

Utilizzi: domestico

Impieghi: drenaggio, prosciugamento

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 360 l/min (21,6 m³/h)
• Prevalenza fino a 14,50 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d'impiego sotto il livello dell'acqua:
– fino a 3 m per TOP 1-2-3
– fino a 5 m per TOP 4-5
(con cavo di alimentazione di lunghezza adeguata)
(Temperatura del liquido fino a 90 °C per servizio
intermittente massimo di 3 minuti)
• Passaggio corpi solidi in sospensione fino a Ø 10 mm
• Livello di svuotamento:
– fino a 14 mm dal fondo per TOP 1-2-3
– fino a 30 mm dal fondo per TOP 4-5
• Servizio continuo S1

TEX®

Elettropompe sommergibili per acque grigie

Le elettropompe per acque sporche TEX sono la soluzione affidabile per le acque di scarico. Tipicamente usate su installazioni fisse per l'evacuazione di pozzetti di raccolta, possono essere impiegate anche per utilizzi mobili, ad esempio in serbatoi, cisterne, fossati oppure in caso di inondazione. Le elettropompe TEX sono dotate di un compatto galleggiante integrato a funzionamento magnetico a scorrimento verticale che garantisce una sicurezza elettrica totale e consente l'utilizzo della pompa in spazi molto ridotti (anche in pozzetti di soli 220 mm di lato)

Per ulteriori info vedi il PDF allegato

ELETTROPOMPA PEDROLLO SOMMERGIBILE MULTIGIRANTE MONOFASE  TOPMULTI2

0,75 HP   PORTATA 10/80 LITRI/MIN.   PREVALENZA 40/5 MT.

Le elettropompe TOP MULTI® sono consigliate per pompare acqua pulita e liquidi chimicamente non aggressivi per i materiali costituenti la pompa.
Per l’elevato rendimento e l’affidabilità sono adatte per l’approvvigionamento idrico domestico da vasche, serbatoi o pozzi relativamente profondi, per prelevare acqua piovana da cisterne per innaffiare a mano o alimentare un impianto di irrigazione, ecc

Tipologia liquido: Acqua pulita

Utilizzi: domestico, civile

Impieghi: irrigazione, approvvigionamento idrico, impianti di pressurizzazione

Tipologia: sommergibili

Famiglia: sommergibili multigiranti

Campo delle prestazioni:

• Portata fino a 120 l/min (7,2 m³/h)
• Prevalenza fino a 52 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d’impiego sotto il livello dell’acqua:

   – fino a 3 m per TOP MULTI 1
   – fino a 10 m per TOP MULTI 2-3-4-5
   (con cavo di alimentazione di lunghezza adeguata)

• Livello di svuotamento:

   – fino a 25 mm dal fondo per TOP MULTI 1
   – fino a 35 mm dal fondo per TOP MULTI 2-3-4-5

• Servizio continuo S1

Esecuzione
Pompe monogiranti sommergibili di acciaio inossidabile al nichel-cromo, con bocca di mandata verticale.
GXR: con girante aperta (a rasamento).
GXV: con girante arretrata (a vortice).
Motore raffreddato dall’acqua pompata con scorrimento tra camicia motore e camicia esterna.
Doppia tenuta sull’albero con camera d’olio interposta.
Impieghi
GXR:
Acqua pulita con corpi solidi in sospensione fino ad un diametro di 10 mm (12 mm per GXR 12..).
Svuotamento di locali allagati o vasche.
Prelievo d'acqua da stagni, corsi d'acqua, pozzetti di raccolta dell'acqua piovana e per irrigazione.
GXV:
Acqua pulita o leggermente sporca con corpi solidi in sospensione fino ad un diametro di 25 mm.
Particolarmente adatta per liquidi con elevato contenuto di corpi solidi.
Per l'utilizzo all'esterno, il cavo di alimentazione deve avere una lunghezza di almeno 10 m esecuzione secondo EN 60 335-2-41.
Limiti d'impiego
Temperatura liquido fino a 50 °C (40 °C per GXR 12..).
Profondità d’immersione massima: 5 m.
Livello minimo di svuotamento con galleggiante 70 mm per GXR e 130 mm per GXV.
Livello minimo di svuotamento manuale 15 mm per GXR e 30 mm per GXV. Servizio continuo

per ulteriori info vedi PDF allegato

Tipologia liquido: Acqua pulita

Utilizzi: domestico, civile

Impieghi: irrigazione, approvvigionamento idrico, impianti di pressurizzazione

Tipologia: sommergibili

Famiglia: sommergibili multigiranti

Campo delle prestazioni:

• Portata fino a 120 l/min (7,2 m³/h)
• Prevalenza fino a 40 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d’impiego sotto il livello dell’acqua:

   – fino a 3 m per TOP MULTI 1-EVO
   – fino a 10 m per TOP MULTI 2-3 EVO
   (con cavo di alimentazione di lunghezza adeguata)

• Livello di svuotamento:

   – fino a 25 mm dal fondo per TOP MULTI 1-EVO
   – fino a 35 mm dal fondo per TOP MULTI 2-3 EVO

• Altezza d’aspirazione manometrica fino a 7 m
• Servizio continuo S1

ELETTROPOMPA PEDROLLO AD IMMERSIONE E DA ESTERNO MULTI 2-EVO

Le elettropompe TOP MULTI-EVO sono consigliate per pompare acqua pulita e liquidi chimicamente non aggressivi per i materiali costituenti la pompa.
Per l’elevato rendimento e l’affidabilità sono adatte per l’approvvigionamento idrico domestico da vasche, serbatoi o pozzi relativamente profondi, per prelevare acqua piovana da cisterne per innaffiare a mano o alimentare un impianto di irrigazione, ecc.
