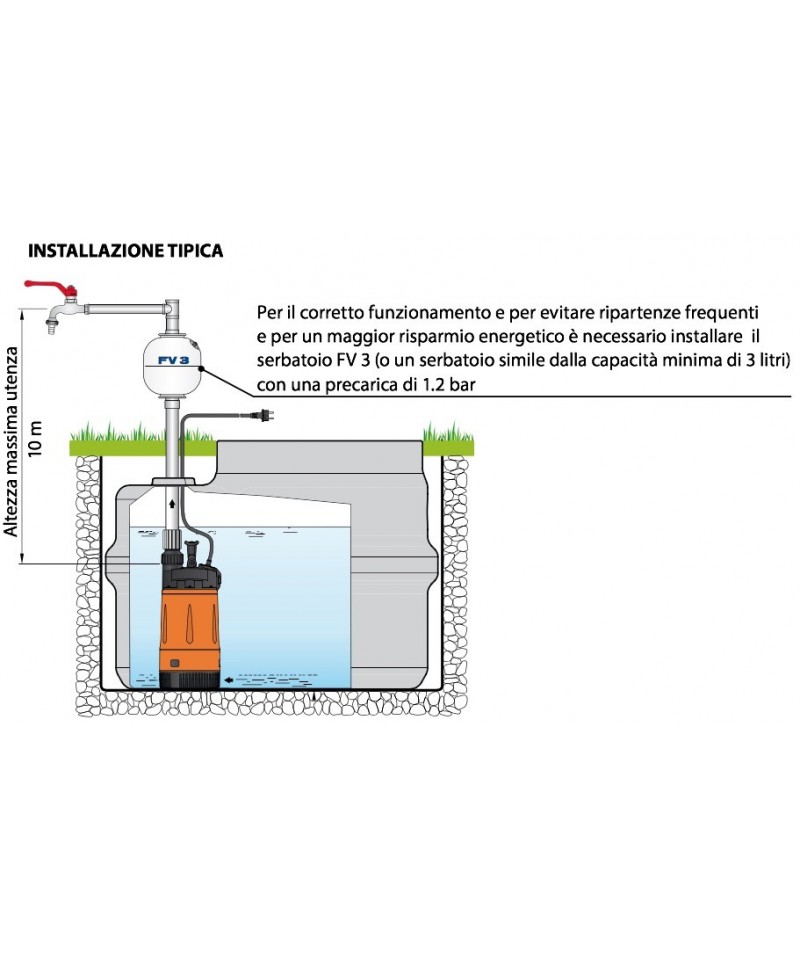

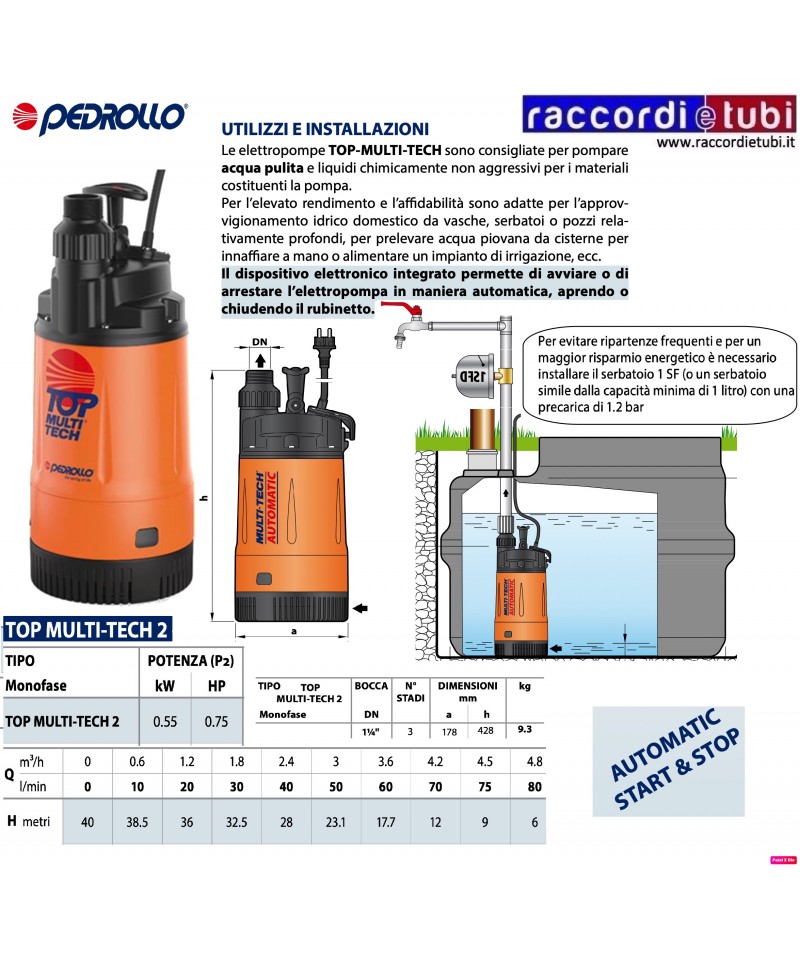

ELETTROPOMPA PEDROLLO AD IMMERSIONE TOP MULTI-TECH 2

Esecuzione
Pompe monogiranti sommergibili di acciaio inossidabile al nichel-cromo, con bocca di mandata verticale.
GXR: con girante aperta (a rasamento).
GXV: con girante arretrata (a vortice).
Motore raffreddato dall’acqua pompata con scorrimento tra camicia motore e camicia esterna.
Doppia tenuta sull’albero con camera d’olio interposta.
Impieghi
GXR:
Acqua pulita con corpi solidi in sospensione fino ad un diametro di 10 mm (12 mm per GXR 12..).
Svuotamento di locali allagati o vasche.
Prelievo d'acqua da stagni, corsi d'acqua, pozzetti di raccolta dell'acqua piovana e per irrigazione.
GXV:
Acqua pulita o leggermente sporca con corpi solidi in sospensione fino ad un diametro di 25 mm.
Particolarmente adatta per liquidi con elevato contenuto di corpi solidi.
Per l'utilizzo all'esterno, il cavo di alimentazione deve avere una lunghezza di almeno 10 m esecuzione secondo EN 60 335-2-41.
Limiti d'impiego
Temperatura liquido fino a 50 °C (40 °C per GXR 12..).
Profondità d’immersione massima: 5 m.
Livello minimo di svuotamento con galleggiante 70 mm per GXR e 130 mm per GXV.
Livello minimo di svuotamento manuale 15 mm per GXR e 30 mm per GXV. Servizio continuo

per ulteriori info vedi PDF allegato

Elettropompa sommergibili VX-ST, costruita completamente in acciaio inox e carat- terizzata da una particolare resistenza alla corrosione e all'abrasione

UTILIZZI E INSTALLAZIONI

ELETTROPOMPA PEDROLLO  SOMMERGIBILE PER ACQUE LURIDE "VORTEX"  MONOFASE    VXM8/35

1 HP   PORTATA 50/350 LITRI/MIN.    PREVALENZA 8/1 MT

Sono consigliate per il drenaggio di acque cariche nel settore domestico, civile e industriale, in tutti i casi in cui nelle acque siano presenti corpi solidi in sospensione, ad esempio acque miste a fango, acque freatiche, acque di superficie. L’utilizzo é consigliato per il prosciugamento di ambienti allagati quali scantinati, parcheggi sotterranei, aree di lavaggio macchine, per lo svuotamento di pozzi neri e per lo smaltimento di liquami. Queste pompe si distinguono per l’affidabilità, nelle installazioni fisse a funzionamento automatico.

Tipologia liquido: Acqua lurida

Utilizzi: domestico, civile

Impieghi: drenaggio, movimentazione acque leggermente sporche, prosciugamento

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 650 l/min (39,0 m³/h)
• Prevalenza fino a 12 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d'impiego sotto il livello dell'acqua fino a 5 m
• Passaggio corpi solidi in sospensione:
- fino a Ø 40 mm per VX /35-MF
- fino a Ø 50 mm per VX /50-MF
• Per servizio continuo immersione minima:
- fino a 305 mm per VX /35-MF
- fino a 320 mm per VX /50-MF

CAMPO DELLE PRESTAZIONI • Portata fino a 380 l/min (22.8 m3/h) • Prevalenza fino a 12.8 m UTILIZZI E INSTALLAZIONI Le pompe RX-VORTEX sono adatte per drenaggio di acque sporche. Le soluzioni costruttive garantiscono sicurezza di funzionamento, anche in caso di utilizzo continuo, grazie al raffreddamento totale del motore. Sono consigliate per l'uso domestico, civile ed industriale, per l'evacuazione di acque sporche in cui siano presenti anche corpi solidi in sospensione. LIMITI D'IMPIEGO • Profondità d'impiego sotto il livello dell'acqua fino a 10 m (con cavo di alimentazione di lunghezza adeguata) • Temperatura del liquido fino a +50 °C (Temperatura del liquido fino a +90 °C per servizio intermittente massimo di 3 minuti) • Passaggio corpi solidi in sospensione: – fino a Ø 20 mm per RX 2/20, RX 3/20 – fino a Ø 40 mm per RX 4/40, RX 5/40 • Livello di svuotamento: – fino a 25 mm dal fondo per RX 2/20, RX 3/20 – fino a 50 mm dal fondo per RX 4/40, RX 5/40

Per ulteriori info vedi il PDF allegato

ELETTROPOMPA PEDROLLO  SOMMERGIBILE PER ACQUE LURIDE "VORTEX"  MONOFASE    VXM10/35

Sono consigliate per il drenaggio di acque cariche nel settore domestico, civile e industriale, in tutti i casi in cui nelle acque siano presenti corpi solidi in sospensione, ad esempio acque miste a fango, acque freatiche, acque di superficie. L’utilizzo é consigliato per il prosciugamento di ambienti allagati quali scantinati, parcheggi sotterranei, aree di lavaggio macchine, per lo svuotamento di pozzi neri e per lo smaltimento di liquami. Queste pompe si distinguono per l’affidabilità, nelle installazioni fisse a funzionamento automatico.

Tipologia liquido: Acqua lurida

Utilizzi: domestico, civile

Impieghi: drenaggio, movimentazione acque leggermente sporche, prosciugamento

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 650 l/min (39,0 m³/h)
• Prevalenza fino a 12 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d'impiego sotto il livello dell'acqua fino a 5 m
• Passaggio corpi solidi in sospensione:
- fino a Ø 40 mm per VX /35-MF
- fino a Ø 50 mm per VX /50-MF
• Per servizio continuo immersione minima:
- fino a 305 mm per VX /35-MF
- fino a 320 mm per VX /50-MF

Trituratore con profondità ridotta, con la possibilità di collegare un bagno completo (escluso lavatrice). A corredo: valvola clapet, kit di raccordo impianto e fi ltro a carboni attivi, per neutralizzare gli odori. Applicazioni: WC - lavabo - bidet - doccia Capacità di scarico: 4 metri in verticale (tubo Ø 22/28/32 mm.) 40 metri in orizzontale (tubo Ø 22/28/32 mm.)

Esecuzione
Pompe monogiranti sommergibili di acciaio inossidabile al nichel-cromo, con bocca di mandata verticale.
GXR: con girante aperta (a rasamento).
GXV: con girante arretrata (a vortice).
Motore raffreddato dall’acqua pompata con scorrimento tra camicia motore e camicia esterna.
Doppia tenuta sull’albero con camera d’olio interposta.
Impieghi
GXR:
Acqua pulita con corpi solidi in sospensione fino ad un diametro di 10 mm (12 mm per GXR 12..).
Svuotamento di locali allagati o vasche.
Prelievo d'acqua da stagni, corsi d'acqua, pozzetti di raccolta dell'acqua piovana e per irrigazione.
GXV:
Acqua pulita o leggermente sporca con corpi solidi in sospensione fino ad un diametro di 25 mm.
Particolarmente adatta per liquidi con elevato contenuto di corpi solidi.
Per l'utilizzo all'esterno, il cavo di alimentazione deve avere una lunghezza di almeno 10 m esecuzione secondo EN 60 335-2-41.
Limiti d'impiego
Temperatura liquido fino a 50 °C (40 °C per GXR 12..).
Profondità d’immersione massima: 5 m.
Livello minimo di svuotamento con galleggiante 70 mm per GXR e 130 mm per GXV.
Livello minimo di svuotamento manuale 15 mm per GXR e 30 mm per GXV. Servizio continuo

per ulteriori info vedi PDF allegato

Pompa e sifone per piatto doccia classico. Possbilità di collegare anche un lavabo o un bidet. A corredo: valvola clapet, fi ltro a caboni attivi, per neutralizzare gli odori. Applicazioni: lavabo - cabina doccia - bidet - addolcitore acqua Capacità di scarico: 5 metri in verticale (tubo Ø 32 mm.) 50 metri in orizzontale (tubo Ø 32 mm.)

La pompa TOP-VORTEX è adatta per drenaggio di acque sporche, chimicamente non aggressive per i materiali costituenti la pompa.
Le soluzioni costruttive impiegate garantiscono semplicità d'uso e sicurezza di funzionamento grazie al raffreddamento totale del motore e alla doppia tenuta sull'albero.
È consigliata per l'uso domestico, per l'evacuazione di acque sporche, svuotamento di vasche, scarichi domestici, svuotamento di pozzetti di raccolta anche in presenza di corpi solidi in sospensione di dimensioni fino a Ø 20 mm.

Tipologia liquido: Acqua sporca

Utilizzi: domestico

Impieghi: drenaggio, movimentazione acque leggermente sporche, prosciugamento

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 180 l/min (10,8 m³/h)
• Prevalenza fino a 8,50 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d'impiego sotto il livello dell'acqua fino a 3 m
(con cavo di alimentazione di lunghezza adeguata)
• Temperatura del liquido fino a 40 °C
(Temperatura del liquido fino a 90 °C per servizio
intermittente massimo di 3 minuti)
• Passaggio corpi solidi in sospensione fino a Ø 25 mm
• Livello di svuotamento fino a 25 mm dal fondo
• Servizio continuo S1

Le pompe RX sono adatte per drenaggio di acque chiare senza particelle abrasive.
Le soluzioni costruttive impiegate garantiscono semplicità d'uso e sicurezza di funzionamento grazie al raffreddamento
totale del motore e alla doppia tenuta sull'albero.
Sono consigliate per installazioni fisse, prosciugamento di emergenza di piccoli ambienti allagati (locali, scantinati, box), smaltimento acque domestiche usate da lavastoviglie e lavatrici, svuotamento pozzetti di raccolta.

Tipologia liquido: Acqua pulita

Utilizzi: domestico, civile

Impieghi: prosciugamento, drenaggio

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 300 l/min (18,0 m³/h)
• Prevalenza fino a 12 m

Limiti impiego:

• Temperatura del liquido fino a 50 °C

•
• Profondità d'impiego sotto il livello dell'acqua fino a 10 m

    (con cavo di alimentazione di lunghezza adeguata)

• Passaggio corpi solidi in sospensione fino a Ø 10 mm

Esecuzione Pompe monogiranti sommergibili di acciaio inossidabile al nichel-cromo, con bocca di mandata verticale.GXV: con girante arretrata (a vortice). Motore raffreddato dall’acqua pompata con scorrimento tra camicia motore e camicia esterna. Doppia tenuta sull’albero con camera d’olio interposta. Minime dimensioni e grandi prestazioni, per l'impiego nelle più diverse applicazioni, prevalenza fino a 12,7 m e portate fino a 220 litri al minuto. Impieghi GXR: - Acqua pulita con corpi solidi in sospensione fino ad un diametro di 10 mm. - Svuotamento di locali allagati o vasche. - Prelievo d'acqua da stagni, corsi d'acqua, pozzetti di raccolta dell'acqua piovana e per irrigazione. GXV: - Acqua pulita o leggermente sporca con corpi solidi in sospensione fino ad un diametro di 25 mm. - Particolarmente adatta per liquidi con elevato contenuto di corpi solidi. Per l'utilizzo all'esterno, il cavo di alimentazione deve avere una lunghezza di almeno 10 m esecuzione secondo: EN 60 335-2-41. Limiti d’impiego Temperatura liquido fino a 50 °C. Profondità d’immersione massima: 5 m. Livello minimo di svuotamento con galleggiante 70 mm per GXR e 130 mm per GXV. Livello minimo di svuotamento manuale 15 mm per GXR e 30 mm per GXV. Servizio continuo. Motore Motore ad induzione a 2 poli, 50 Hz (n = 2900 1/min). GXR, GXV: trifase 230 V ± 10%; trifase 400 V ± 10%. GXRM, GXVM: monofase 230 V ± 10%, con interruttore a galleggiante e termoprotettore. Condensatore incorporato. Isolamento classe F. Protezione IP X8 (per immersione continua) Avvolgimento a secco con doppia impregnazione resistente all’umidità. Esecuzione secondo: EN 60335-2-41.

Pompa per acque chiare ideale per ambienti commerciali come piccoli

negozi, uffici, bar, lavanderie e studi dentistici.

Temperatura max delle acque reflue: 75°C ad intermittenza (max 5 min.)

A corredo: valvola clapet, filtro a carboni attivi per neutralizzare gli odori.

Applicazioni: lavabo - bidet - doccia - vasca da bagno - lavello - lavatrice -

lavastoviglie

Capacità di scarico: 7 metri in verticale (tubo O 32 mm.)

70 metri in orizzontale (tubo O 32 mm.)

ELETTROPOMPA PEDROLLO  SOMMERGIBILE PER ACQUE LURIDE "VORTEX"  MONOFASE    VXM10/35

1 HP   PORTATA 50/300 LITRI/MIN.    PREVALENZA 9.5/2 MT

Sono consigliate per il drenaggio di acque cariche nel settore domestico, civile e industriale, in tutti i casi in cui nelle acque siano presenti corpi solidi in sospensione, ad esempio acque miste a fango, acque freatiche, acque di superficie. L’utilizzo é consigliato per il prosciugamento di ambienti allagati quali scantinati, parcheggi sotterranei, aree di lavaggio macchine, per lo svuotamento di pozzi neri e per lo smaltimento di liquami. Queste pompe si distinguono per l’affidabilità, nelle installazioni fisse a funzionamento automatico.

Tipologia liquido: Acqua lurida

Utilizzi: domestico, civile

Impieghi: drenaggio, movimentazione acque leggermente sporche, prosciugamento

Tipologia: sommergibili

Famiglia: sommergibili

Campo delle prestazioni:

• Portata fino a 650 l/min (39,0 m³/h)
• Prevalenza fino a 12 m

Limiti impiego:

• Temperatura del liquido fino a 40 °C

• Profondità d'impiego sotto il livello dell'acqua fino a 5 m
