Prodotto: Matic Unit SQ Pump Control CON BOX - Comando temporizzato pompa sommersa per acque reflue, fognatura - Complementi per fognature

Centrale di comando di pompe a immersione per acque nere;

Il controllo livello Unit SQ  gestisce il riempimento/svuotamento di serbatoi e cisterne pur non essendo immerso nel liquido controllato. Unit SQ è un sistema indispensabile per il comando di pompe a immersione per acque nere. Il dispositivo risulta essere resistente ai saponi oltrechè facilmente installabile in serbatoi o pozzetti di ridotte dimensioni; Una volta regolato, il funzionamento dell'impianto è in tutto e per tutto simile a quello di una normale elettropompa sommersa con galleggiante incorporato, con la differenza di non avere malfunzionamenti dovuti a bloccaggi del galleggiante.

TRASDUTTORE DI PRESSIONE

 Trasuttore di pressione 4÷20mA da collegare alla mandata dell'impianto.

• progettato per l'uso ara e acqua.
• parti di contatto con il mezzo in acciaio inox (AISI 304);
• campo di pressione in misura relativa o assoluta da 0 fino a 25 bar;
• segnali di uscita: 4-20mA

DESCRIZIONE DEL PRODOTTO

DG-BLU è un sistema di pressurizzazione automatico con inverter composto da un elettropompa multigirante auto- adescante ad alta efficienza, vaso di accumulo, sensori di pressione e di flusso, valvola di non ritorno.

DG-BLU è un vero e proprio sistema di pompaggio compatto, silenzioso e performante.

DG-BLU è dotato di un sofisticato sistema di controllo elet- tronico ad inverter in grado di gestire in modo intelligente ed intuitivo l’intero sistema:

• –  mantiene costante la pressione di impianto in funzione della richiesta idrica;

• –  controlla i parametri di funzionamento idraulici ed elet- trici e protegge l’elettropompa dalle anomalie;

• –  può essere dotato di scheda di espansione che permette di lavorare con un altro DG-BLU;

• –  si adatta a ogni TIPO di impianto di pressurizzazione, an- che esistente;

• –  limita le correnti di spunto e di funzionamento per un maggior risparmio energetico.

  0. UTILIZZI E INSTALLAZIONI

     ※ DG-BLU soddisfa le richieste di singoli appartamenti o abitazioni mono e bifamiliari.

     ※ DUAL-DG-BLU sono gruppi di pompaggio preassem- blati, che soddisfano le richieste di più appartamenti.

  1. PER ULTERIORI INFO VEDI PDF ALLEGATO

• Controlla l'avvio e l'arresto dell'elettropompa tradizionale (superficie e sommersa) modulando i giri del motore in funzione del prelievo di acqua dall'impianto. Si riducono i colpi d'ariete e si elimina lo spunto di corrente all'accensione.
• Pressione costante.
• Trasduttore di pressione integrato.
• Possibilità di esclusione del sensore di flusso in caso di acqua non perfettamente pulita o ferrosa.
• Risparmio energetico.
• Protezione dalla marcia a secco.
• Reset automatico in caso di arresto per marcia a secco
• Protezione contro perdite nell'impianto, sovrapressione, surriscaldamento, bloccaggio del motore e tensione di alimentazione anomala.
• Controllo amperometrico del motore.
• Indicazione digitale di pressione, frequenza, tensione e corrente.
• Adeguamento della frequenza all'aumentare della temperatura.
• Ingressi ed uscite programmabili per molteplici funzioni (enable, doppio set-point, errore, funzionamento in gruppi gemellari).
• Display multilingua a 16 caratteri.
• Perdite di carico: 0,05 bar a 150Lt/min.

NETTUNO UNIVERSAL INVERTER 230/230*230/380 ITALTECNICA MADE IN ITALY

MODELLO UNIVERSAL SIGNIFICA CHE PUO FUNZIONARE O CON ALIMENTAZIONE 220V ED ELETTROPOMPA MONOFASE 220V OPPURE ALIMENTAZIONE 220V ED ELETTROPOMPA TRIFASE CON COLLEGAMENTO PARALLELO

QUADRO MATIC MULTITENSIONE CP PLUS

DGFIT M/T ALIMENTAZIONE 220V USCITA 380V

Controlli per pompe

Tipologia INVERTER A QUADRO

Controllo pompa VELOCITÀ VARIABILE

Alimentazione da rete MONOFASE

Per pompe TRIFASE sino a 2.2 Kw

Dispositivo elettronico di controllo a velocità variabile per pompe e gruppi di pressione.

• Raffreddato ad aria.
• Funziona con trasduttore di pressione.
• Utilizzabile in ogni tipologia di impianto: Abitazione, Irrigazione, Industria.
• Mantiene la pressione di impianto costante al variare della richiesta di acqua.
• Protegge le pompa e l'impianto da anomalie di funzionamento.
• Possibilità di gestione mediante smartphone con App Android.
• Può lavorare in parallelo con altri DGFIT fino a controllare 3 pompe in cascata.

• Dimensioni contenute: 19 x 33 (h) x 14 cm;
• Grado di protezione IP54;
• Display LCD;
• Software semplice e intuitivo;

Oltre ai normali componenti di controllo e potenza, DGFIT è dotato di:

• 1 ingresso analogico 4/20mA (0-10V) per sensori di pressione;
• 1 ingresso digitale ON/OFF per segnale di flusso;
• 1 ingressi digitali ON/OFF (es. galleggiante);
• 1 segnali di uscita (es. allarme);
• Filtro di rete integrato;
• 1 porta RS485.

PRESS CONTROL INVERTER TREVI LOGIC SP 13

INVERTER PER IL CONTROLLO E L'ARRESTO DELLE ELETTROPOMPE

TREVI - LOGIC SP 13 -AVVIAMENTO MORBIDO - MINI-ACCUMULO INTEGRATO - PRESSIONE RIPARTENZA REGOLABILE 1-11 BAR

CORRENTE MASSIMA MOTORE 13 A - POTENZA MASSIMA MOTORE POMPA 3 HP

INSTALLAZIONE E AVVIAMENTO

FUNZIONAMENTO

Collegare tra di loro gli apparecchi tramite la porta seriale.

Selezionare tramite il pannello di comunicazione l’apparecchio Master e gli apparecchi Slave.

Per modificare i valori di pressione impianto e di ripartenza impostati degli apparecchi, agire solo sull’apparecchio Master anche mentre

la pompa è in funzione.

I valori di pressione impianto e di ripartenza impostati sull’apparecchio Master vengono trasferiti automaticamente agli apparecchi Slave.

L’apparecchio Master comanda gli apparecchi Slave e determina il funzionamento del gruppo.

Inizialmente si avvia per prima la pompa su cui è montato l’apparecchio Master, ma qualora la richiesta di acqua sia tale da non

consentire alla pompa medesima di mantenere il valore di pressione impianto impostato, automaticamente parte la seconda pompa su

cui è montato l’apparecchio Slave. Ogni volta che le pompe si arrestano, parte per prima la seconda e/o la terza, quarta pompa ecc. a

seconda di quante pompe sono state installate, fino a tornare all’apparecchio Master e così via.

L’alternanza dell’avviamento e del funzionamento delle pompe che costituiscono il gruppo di pressione garantiscono un’usura uniforme

delle stesse da cui deriva una maggiore durata del gruppo.

In caso di interruzione dell’energia elettrica il gruppo si riarma automaticamente al ritorno della stessa.

• Nettuno è un dispositivo elettronico che controlla l'avvio e l'arresto di una elettropompa, basato su tecnologia ad inverter. Grazie a questa tecnologia esso è in grado di modulare la frequenza (Hz) della corrente che arriva al motore in modo da farne variare il regime di rotazione giri/minuto a seconda della richiesta di acqua dall'impianto.
• Installazione obbligatoria di un vaso di espansione da 2-5l
• Controllo ampereometrico uscita motore
• Pressione costante grazie alla regolazione della velocità del motore
• Risparmio energetico grazie ad un minor assorbimento della pompa
• Partenza e spegnimento graduali della pompa riducono i colpi d'ariete
• Protezione contro la marcia a secco
• Reset automatico in caso di marcia a secco
• Controllo perdite
• Funzione anti-blocco
• Possibilità di connettere più dispositivi al gruppo di pressurizzazione fino a 8 pompe

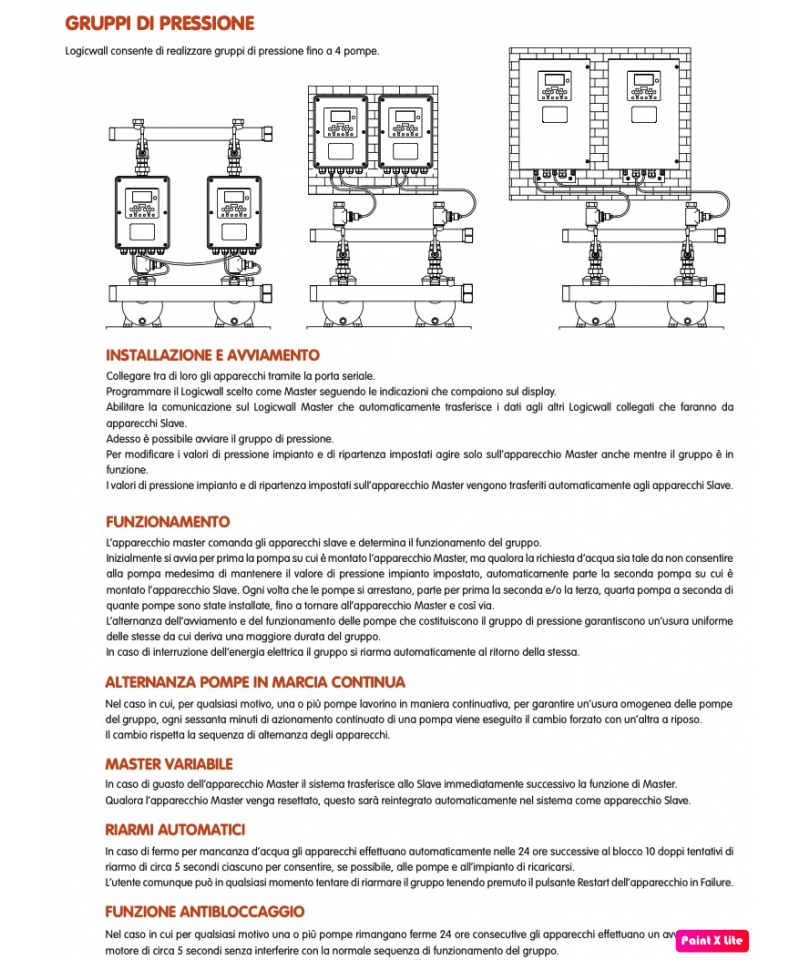

INSTALLAZIONE E AVVIAMENTO

FUNZIONAMENTO

Collegare tra di loro gli apparecchi tramite la porta seriale.

Selezionare tramite il pannello di comunicazione l’apparecchio Master e gli apparecchi Slave.

Per modificare i valori di pressione impianto e di ripartenza impostati degli apparecchi, agire solo sull’apparecchio Master anche mentre

la pompa è in funzione.

I valori di pressione impianto e di ripartenza impostati sull’apparecchio Master vengono trasferiti automaticamente agli apparecchi Slave.

L’apparecchio Master comanda gli apparecchi Slave e determina il funzionamento del gruppo.

Inizialmente si avvia per prima la pompa su cui è montato l’apparecchio Master, ma qualora la richiesta di acqua sia tale da non

consentire alla pompa medesima di mantenere il valore di pressione impianto impostato, automaticamente parte la seconda pompa su

cui è montato l’apparecchio Slave. Ogni volta che le pompe si arrestano, parte per prima la seconda e/o la terza, quarta pompa ecc. a

seconda di quante pompe sono state installate, fino a tornare all’apparecchio Master e così via.

L’alternanza dell’avviamento e del funzionamento delle pompe che costituiscono il gruppo di pressione garantiscono un’usura uniforme

delle stesse da cui deriva una maggiore durata del gruppo.

In caso di interruzione dell’energia elettrica il gruppo si riarma automaticamente al ritorno della stessa.

INVERTER TREVI 230/230 LOGIC SP 8,5

Quadro elettrico PEDROLLO mod.QEM 150 per pompe sommerse monofase da 4"

Quadro elettrico PEDROLLO mod.QEM 150 per pompe sommerse monofase da 4"

Hp 1.5 D. 4'' - 230 V - 50 Hz

Caratteristiche:

• Potenza motore: 1.1 kW / 1.5 Hp
• Condensatore: capacità 40 Mf
• Corrente nominale: 11 A

Il quadro non è predisposto per il collegamento di un galleggiante o di un pressostato

Scegli il comfort della pressione costante e la silenziosità della pompa che solo un sistema ad inverter può offrire.

Modello universale per pompe con motore monofase 230V e trifase 230V

Facili da installare e programmare. Al primo avviamento, una procedurà guidata permette all'installatore di selezionare il tipo di elettropompa, il suo assorbimento di corrente e la pressione dell'impianto.

Protezione dalla marcia a secco, delle sovrapressioni, dalle perdite nell'impianto e del bloccaggio del rotore tutte in unico dispositivo.

INSTALLAZIONE E AVVIAMENTO

FUNZIONAMENTO

Collegare tra di loro gli apparecchi tramite la porta seriale.

Selezionare tramite il pannello di comunicazione l’apparecchio Master e gli apparecchi Slave.

Per modificare i valori di pressione impianto e di ripartenza impostati degli apparecchi, agire solo sull’apparecchio Master anche mentre

la pompa è in funzione.

I valori di pressione impianto e di ripartenza impostati sull’apparecchio Master vengono trasferiti automaticamente agli apparecchi Slave.

L’apparecchio Master comanda gli apparecchi Slave e determina il funzionamento del gruppo.

Inizialmente si avvia per prima la pompa su cui è montato l’apparecchio Master, ma qualora la richiesta di acqua sia tale da non

consentire alla pompa medesima di mantenere il valore di pressione impianto impostato, automaticamente parte la seconda pompa su

cui è montato l’apparecchio Slave. Ogni volta che le pompe si arrestano, parte per prima la seconda e/o la terza, quarta pompa ecc. a

seconda di quante pompe sono state installate, fino a tornare all’apparecchio Master e così via.

L’alternanza dell’avviamento e del funzionamento delle pompe che costituiscono il gruppo di pressione garantiscono un’usura uniforme

delle stesse da cui deriva una maggiore durata del gruppo.

In caso di interruzione dell’energia elettrica il gruppo si riarma automaticamente al ritorno della stessa.
