Riferimento: 111500

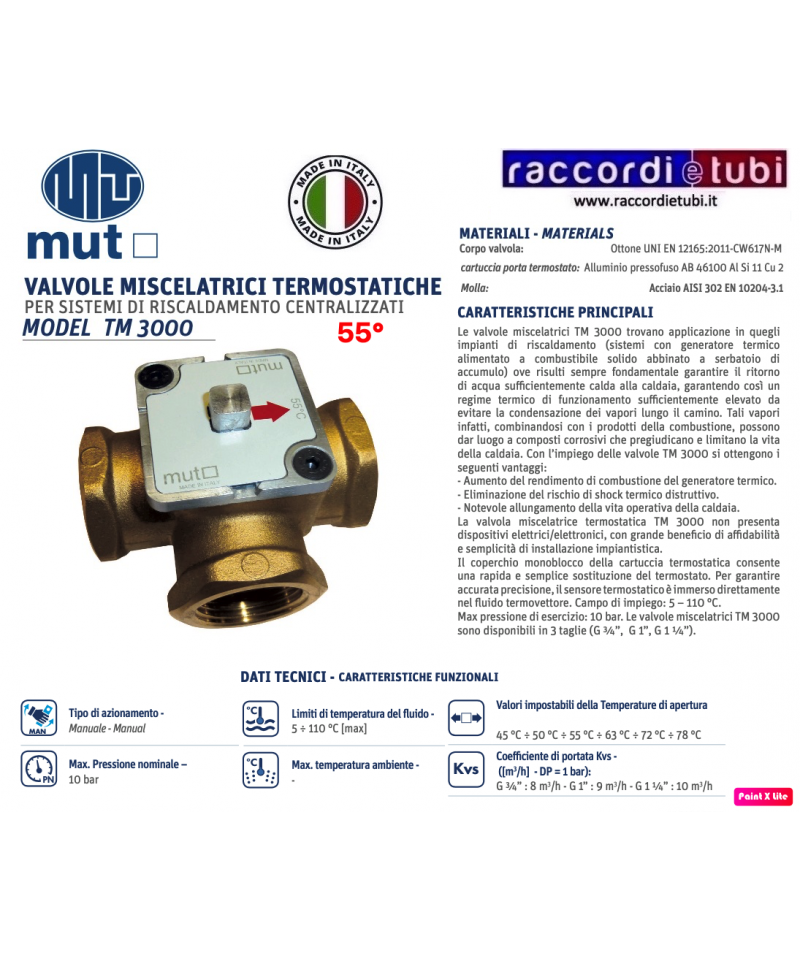

CARATTERISTICHE PRINCIPALI Le valvole miscelatrici TM 3000 trovano applicazione in quegli impianti di riscaldamento (sistemi con generatore termico alimentato a combustibile solido abbinato a serbatoio di accumulo) ove risulti sempre fondamentale garantire il ritorno di acqua sufficientemente calda alla caldaia, garantendo così un regime termico di funzionamento sufficientemente elevato da evitare la condensazione dei vapori lungo il camino. Tali vapori infatti, combinandosi con i prodotti della combustione, possono dar luogo a composti corrosivi che pregiudicano e limitano la vita della caldaia. Con l’impiego delle valvole TM 3000 si ottengono i seguenti vantaggi: - Aumento del rendimento di combustione del generatore termico. - Eliminazione del rischio di shock termico distruttivo. - Notevole allungamento della vita operativa della caldaia. La valvola miscelatrice termostatica TM 3000 non presenta dispositivi elettrici/elettronici, con grande beneficio di affidabilità e semplicità di installazione impiantistica. Il coperchio monoblocco della cartuccia termostatica consente una rapida e semplice sostituzione del termostato. Per garantire accurata precisione, il sensore termostatico è immerso direttamente nel fluido termovettore. Campo di impiego: 5 – 110 °C. Max pressione di esercizio: 10 bar. Le valvole miscelatrici TM 3000 sono disponibili in 3 taglie (G ¾”, G 1”, G 1 ¼”)
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
CARATTERISTICHE PRINCIPALI Le valvole miscelatrici TM 3000 trovano applicazione in quegli impianti di riscaldamento (sistemi con generatore termico alimentato a combustibile solido abbinato a serbatoio di accumulo) ove risulti sempre fondamentale garantire il ritorno di acqua sufficientemente calda alla caldaia, garantendo così un regime termico di funzionamento sufficientemente elevato da evitare la condensazione dei vapori lungo il camino. Tali vapori infatti, combinandosi con i prodotti della combustione, possono dar luogo a composti corrosivi che pregiudicano e limitano la vita della caldaia. Con l’impiego delle valvole TM 3000 si ottengono i seguenti vantaggi: - Aumento del rendimento di combustione del generatore termico. - Eliminazione del rischio di shock termico distruttivo. - Notevole allungamento della vita operativa della caldaia. La valvola miscelatrice termostatica TM 3000 non presenta dispositivi elettrici/elettronici, con grande beneficio di affidabilità e semplicità di installazione impiantistica. Il coperchio monoblocco della cartuccia termostatica consente una rapida e semplice sostituzione del termostato. Per garantire accurata precisione, il sensore termostatico è immerso direttamente nel fluido termovettore. Campo di impiego: 5 – 110 °C. Max pressione di esercizio: 10 bar. Le valvole miscelatrici TM 3000 sono disponibili in 3 taglie (G ¾”, G 1”, G 1 ¼”)
Miscelatore termostatico universale antiscottatura per temperatura in entrata fino a 110°C con lettura diret ta della temperatura di miscela sulla maniglia. Senza valvole di non ritorno e senza codoli – attacchi filetto maschio DIAMETRO 3/4 MASCHIO
Attacchi da 1/2” con deviatore incorporato ideale per colonne doccia,
Maniglie in ABS.
Kit di collegamento completo di miscelatore
termostatico antiscottatura
con temperatura di entrata acqua
calda 110°C – valvola deviatrice termostatica
con taratura fissa 40°C –
3 val vo le di non ritorno per alta tem -
peratura, filtri inox e codoli
TERMOFAR - Miscelatore termostatico per impianti sanitari. • Campo di regolazione: 30÷65°C
• Attacchi: maschio completi di bocchettoni e guarnizioni • Temperatura massima ingresso: 95°C
• Trattamento superficiale interno/esterno TEA®PLUS
TERMOFAR - Miscelatore termostatico per impianti sanitari. • Campo di regolazione: 30÷65°C
• Attacchi: maschio completi di bocchettoni e guarnizioni • Temperatura massima ingresso: 95°C
• Trattamento superficiale interno/esterno TEA®PLUS
TERMOFAR - Miscelatore termostatico per impianti sanitari. • Campo di regolazione: 30÷65°C
• Valvole di ritegno su attacchi laterali
• Attacchi: maschio completi di bocchettoni e guarnizioni • Temperatura massima ingresso: 95°C
• Trattamento superficiale interno/esterno TEA®PLUS
Miscelatore termostatico predisposto per il montaggio diretto sotto lo scalda- bagno – lucidato e cromato – completo di attacchi regolabili da 45 a 120 mm.
per il montaggio spingere a fondo i 2 tubetti cromati fino alla battuta
interna
Una nuova cartuccia termostatica rende questo miscelatore partico larmente affidabile ed economico. È fornito completo di raccordi rego labili da 45 a 120 mm.
Attacchi da 1/2’’ con deviatore incorporato ideale per colonne doccia,
Maniglie in ABS.
Cartuccia termostatica di grande sensibilità.
Linea elegante e praticità di montaggio.
La grande portata di 30 l/itriminuto a 2 bar garanti sce l’alimentazione per una unità familiare. Seguen do le indicazioni della normativa EN 1111 un disposi tivo blocca l’erogazione se improvvisamente manca l’acqua fredda, evitando il rischio di scottature.
È fornito completo di raccordi regolabili da 50 a 140 mm.
PARTE ESTRAIBILE PER NUOVO MISCELATORE INCASSO STELLA ISOMIX
CP25-138
Miscelatore termostatico per impianti solari.
• Attacco sede piana completo di bocchettoni e guarnizione EPDM
• Campo di regolazione: 30÷65°C
• Valvole di ritegno su attacchi laterali
• Attacchi: maschio completi di bocchettoni e guarnizioni• Temperatura massima ingresso: 110°C
• Trattamento superficiale interno/esterno TEA®PLUS
GIRELLO IN OTTONE 3/4X1/2 FEMMINA MASCHIO CON VALVOLA DI NON RITORNO INCORPORATA
TERMOFAR - Miscelatore termostatico per impianti sanitari. • Campo di regolazione: 30÷65°C
• Valvole di ritegno su attacchi laterali
• Attacchi: maschio completi di bocchettoni e guarnizioni • Temperatura massima ingresso: 95°C
• Trattamento superficiale interno/esterno TEA®PLUS
Devia automaticamente l’acqua calda proveniente dal pannello alla caldaia solo quando è necessario integrarne la temperatura.
Portata a 3 bar 45 litri/minuto.Temperatura massima di entrata acqua calda 110°C e taratura fissa di uscita.Elemento termostatico anticalcare con risposta ultra rapida
filetti diametro 3/4 maschio
Descrizione
Le valvole miscelatrici termostatiche Serie MMV-S sono utilizzate negli impianti solari per la produzione di acqua calda sanitaria. La temperatura dell’acqua nel serbatoio di stoccaggio può variare considerevolmente in funzione della stagione, dell’irradiazione solare nonché della necessità di disporre tale fluido ad alte temperature per lunghi periodi. Specialmente in estate o in caso di piccoli prelievi di fluido, la temperatura dell’acqua accumulata può raggiungere anche i 95°C prima che la valvola di sicurezza intervenga ed a queste temperature l’acqua calda non può essere utilizzata per usi sanitari. Quindi è necesario l’uso della valvola miscelatrice per abbattere la temperatura massima di mandata di acqua calda sanitaria alle diverse utenze.
MMV-S
Valvola miscelatrice termostatica per impianti ad energia solare.
Corpo in ottone nichelato. PN10. Grazie alle 5 posizioni di taratura la valvola consente di miscelare l’acqua del serbatoio solare in modo accurato ( /-2°C). Pressione di esercizio: 0,2÷5 bar. Temperatura di esercizio acqua calda: 52÷110°C. Temperatura di esercizio acqua fredda: 5÷25°C. Campo di taratura: 30÷65°C. Portata a 3 bar: 63 l/min. Portata minima: 5 l/min.
Installazione
Installare le valvole miscelatrici termostatiche Serie MMV-S come da schema sottoriportato. Queste valvole possono essere installate sia in orizzontale sia in verticale. Il miscelatore viene fornito con una temperatura preimpostata pari a 50°C, tuttavia, le particolarità di ogni installazione richiedono una regolazione del prodotto sul posto. Per regolare correttamente la temperatura di uscita dell’acqua al valore desiderato occorre che i rubinetti d’alimentazione d’acqua fredda e calda e di spillamento delle utenze siano completamente aperti. Per regolare la temperatura dell’alimentazione basta allentare la vite di bloccaggio situata nella parte superiore del cappuccio, sollevare leggermente il cappuccio e ruotarlo per regolare la temperatura. Una volta ottenuta la temperatura desiderata, riabbassare il cappuccio e bloccarlo con l’apposita vite. Le temperature e le pressioni devono essere stabilizzate e verificate prima della messa in funzione (lasciare l’acqua miscelata scorrere per 1 minuto prima di eseguire la regolazione finale.
Miscelatore in ottone pesante con sistema “COOL BODY”
isolare la superfi cie esterna del termostatico lasciandola fredda,
permettendo una maggiore sicurezza contro le scottature.
Attacchi da 1/2’’ con deviatore incorporato IDEALE per colonne doccia.
Maniglie metalliche
