MANICOTTO ELETTRICO PER ELETTROFUSIONE AD ALTA PRESSIONE Ø 125/90

Gomito a 45° alta pressione  femmina femmina per elettrofusione PE100 SDR 11 - Massima pressione di esercizio ammessa 16 bar (Acqua)/5 bar (Gas)

Con resistenza scoperta per una ottimale diffusione del calore, con grande profondità di inserimento, con larghezza di saldatura molto elevata unitamente ad assenza di colature nelle zone fredde sia ai lati che nel centro

Nel campo della raccorderia elettrosaldabile in polietilene il marchio FRIALEN® rappresenta la massima espressione in fatto di esperienza, qualità e affidabilità nel tempo.

FIP è rivenditore ufficiale della linea di prodotti della consociata FRIATEC, sia per la raccorderia che per la gamma di macchine saldatrici ed accessori.

La linea di raccordi elettro-saldabili di sicurezza in PE per condotte di distribuzione acqua e gas comprende il sistema FRIALEN®, la linea FRIAFIT® di raccordi elettro-saldabili di sicurezza in PE per acque di scarico, la linea complementare di  accessori FRIATOOLS e la linea di macchine per elettrofusione FRIAMAT.

I raccordi di sicurezza FRIALEN® sono omologati per l’utilizzo nel settore acqua e gas; sono registrati dal DVGW GW335-B2 con i Certificati DV-8601AU2248, DV-8606AU2249 e DV-8611AU2250 e sono sottoposti regolarmente a verifica esterna.
In Italia i raccordi elettrosaldabili di sicurezza FRIALEN® sono certificati dall’Istituto Italiano dei Plastici che, in base ai risultati ottenuti, ha autorizzato la FRIATEC AG ad apporre sugli stessi il marchio di conformità ai requisiti delle norme UNI.

• Conformi ai requisiti del DM 174/04 e pertanto possono essere utilizzati su condotte destinate al trasporto di acqua per consumo umano.
• Saldabili con tubi aventi SDR da 17,6 (Smin = 3 mm) fino a SDR 11 secondo UNI EN 1555 e UNI EN 12201. Saldabilità con altri SDR a richiesta.
• Saldabili su tubi di PE-LD, PE50, PE63, PE100, PE-Xa e PE-RC  il cui indice di fusione MFR 190/5 sia compreso tra 0,2 e 1,7 g/10’.
• Soddisfano le richieste secondo DIN 16963, parte 5 e parte 7, così come UNI EN 1555-3 e UNI EN 12201-3.
• La saldatura è possibile a una temperatura ambiente secondo le norme UNI10566 e UNI10521.

I raccordi per acque di scarico FRIAFIT® sono omologati secondo UNI 19.537 e rispondono alle normative del settore costruzioni, sono in PE100 per una pressione massima di esercizio di 10 bar (per i manicotti AM).

• I raccordi FRIAFIT® (ad eccezione del manicotto AM) sono saldabili su tubi da SDR 33 a SDR 11 secondo UNI 8074, DIN 8075, ISO 4437, UNI EN12666, EN12201, EN1555 e EN13244
• Possono essere saldati tubi in PE63, PE80 e PE100 il cui indice di fusione sia compreso tra 0.2 e 1.7 gr/10’
• La saldatura dei raccordi FRIAFIT® è possibile con la temperatura ambiente da -10C° a 45C°

RACCORDO DI TRANSIZIONE PE/OTTONE filettato femmina

Il giunto DI TRANSIZIONE PE/OTTONE filettato femmina viene utilizzato per sistemi di tubazione per la distribuzione di acqua, gas e applicazioni industriali

Principali caratteristiche: famiglia dei raccordi di transizione; PE100 nero e ottone; SDR 11; esecuzione stampata.

Utilizzato per: sistemi di tubazione per la distribuzione di acqua (UNI EN 12201); sistemi di tubazione per applicazioni industriali (UNI EN ISO 15494); sistemi di tubazione per la distribuzione di gas combustibili (UNI EN 1555).

RACCORDO DI TRANSIZIONE PE/OTTONE filettato femmina

Il giunto DI TRANSIZIONE PE/OTTONE filettato femmina viene utilizzato per sistemi di tubazione per la distribuzione di acqua, gas e applicazioni industriali

Principali caratteristiche: famiglia dei raccordi di transizione; PE100 nero e ottone; SDR 11; esecuzione stampata.

Utilizzato per: sistemi di tubazione per la distribuzione di acqua (UNI EN 12201); sistemi di tubazione per applicazioni industriali (UNI EN ISO 15494); sistemi di tubazione per la distribuzione di gas combustibili (UNI EN 1555).

Gomito a 90° alta pressione  femmina femmina per elettrofusione PE100 SDR 11 - Massima pressione di esercizio ammessa 16 bar (Acqua)/5 bar (Gas)

Con resistenza scoperta per una ottimale diffusione del calore, con grande profondità di inserimento, con larghezza di saldatura molto elevata unitamente ad assenza di colature nelle zone fredde sia ai lati che nel centro

Gomito a 45° alta pressione  femmina femmina per elettrofusione PE100 SDR 11 - Massima pressione di esercizio ammessa 16 bar (Acqua)/5 bar (Gas)

Con resistenza scoperta per una ottimale diffusione del calore, con grande profondità di inserimento, con larghezza di saldatura molto elevata unitamente ad assenza di colature nelle zone fredde sia ai lati che nel centro

Raccordo a T elettrosaldabile in linea

Raccordo a T elettrosaldabile in linea, spire esposte per ottimale diffusione del calore,

grande profondità di inserimento, larghezza di saldatura elevata, con zone fredde

presenti sia lateralmente che centralmente. La lunghezza maggiorata del codolo di

derivazione consente l’esecuzione di ulteriore saldatura in caso di errore.

PE100 SDR 11 - Massima pressione di esercizio 16 bar (Acqua)/5 bar (Gas)

GIUNTO DI TRANSIZIONE DIRITTO PE/ACCIAIO zincato con filetto

 Il Giunto DI TRANSIZIONE Diritto PE/ACCIAIO rivestito in polietilene e zincato (filetto idoneo per gas e acqua) viene utilizzato per sistemi di tubazione per la distribuzione di acqua, gas e applicazioni industriali

Principali caratteristiche: categoria dei raccordi di transizione; PE100 nero e acciaio; SDR 11; acciaio rivestito in polietilene e zincato; filettato; esecuzione stampata.

Utilizzato per: sistemi di tubazione per la distribuzione di acqua (UNI EN 12201); sistemi di tubazione per applicazioni industriali (UNI EN ISO 15494); sistemi di tubazione per la distribuzione di gas combustibili (UNI EN 1555).

Gomito a 45° alta pressione  femmina femmina per elettrofusione PE100 SDR 11 - Massima pressione di esercizio ammessa 16 bar (Acqua)/5 bar (Gas)

Con resistenza scoperta per una ottimale diffusione del calore, con grande profondità di inserimento, con larghezza di saldatura molto elevata unitamente ad assenza di colature nelle zone fredde sia ai lati che nel centro

GIUNTO DI TRANSIZIONE DIRITTO PE/ACCIAIO zincato con filetto

 Il Giunto DI TRANSIZIONE Diritto PE/ACCIAIO rivestito in polietilene e zincato (filetto idoneo per gas e acqua) viene utilizzato per sistemi di tubazione per la distribuzione di acqua, gas e applicazioni industriali

Principali caratteristiche: categoria dei raccordi di transizione; PE100 nero e acciaio; SDR 11; acciaio rivestito in polietilene e zincato; filettato; esecuzione stampata.

Utilizzato per: sistemi di tubazione per la distribuzione di acqua (UNI EN 12201); sistemi di tubazione per applicazioni industriali (UNI EN ISO 15494); sistemi di tubazione per la distribuzione di gas combustibili (UNI EN 1555).

Nel campo della raccorderia elettrosaldabile in polietilene il marchio FRIALEN® rappresenta la massima espressione in fatto di esperienza, qualità e affidabilità nel tempo.

FIP è rivenditore ufficiale della linea di prodotti della consociata FRIATEC, sia per la raccorderia che per la gamma di macchine saldatrici ed accessori.

La linea di raccordi elettro-saldabili di sicurezza in PE per condotte di distribuzione acqua e gas comprende il sistema FRIALEN®, la linea FRIAFIT® di raccordi elettro-saldabili di sicurezza in PE per acque di scarico, la linea complementare di  accessori FRIATOOLS e la linea di macchine per elettrofusione FRIAMAT.

I raccordi di sicurezza FRIALEN® sono omologati per l’utilizzo nel settore acqua e gas; sono registrati dal DVGW GW335-B2 con i Certificati DV-8601AU2248, DV-8606AU2249 e DV-8611AU2250 e sono sottoposti regolarmente a verifica esterna.
In Italia i raccordi elettrosaldabili di sicurezza FRIALEN® sono certificati dall’Istituto Italiano dei Plastici che, in base ai risultati ottenuti, ha autorizzato la FRIATEC AG ad apporre sugli stessi il marchio di conformità ai requisiti delle norme UNI.

• Conformi ai requisiti del DM 174/04 e pertanto possono essere utilizzati su condotte destinate al trasporto di acqua per consumo umano.
• Saldabili con tubi aventi SDR da 17,6 (Smin = 3 mm) fino a SDR 11 secondo UNI EN 1555 e UNI EN 12201. Saldabilità con altri SDR a richiesta.
• Saldabili su tubi di PE-LD, PE50, PE63, PE100, PE-Xa e PE-RC  il cui indice di fusione MFR 190/5 sia compreso tra 0,2 e 1,7 g/10’.
• Soddisfano le richieste secondo DIN 16963, parte 5 e parte 7, così come UNI EN 1555-3 e UNI EN 12201-3.
• La saldatura è possibile a una temperatura ambiente secondo le norme UNI10566 e UNI10521.

I raccordi per acque di scarico FRIAFIT® sono omologati secondo UNI 19.537 e rispondono alle normative del settore costruzioni, sono in PE100 per una pressione massima di esercizio di 10 bar (per i manicotti AM).

• I raccordi FRIAFIT® (ad eccezione del manicotto AM) sono saldabili su tubi da SDR 33 a SDR 11 secondo UNI 8074, DIN 8075, ISO 4437, UNI EN12666, EN12201, EN1555 e EN13244
• Possono essere saldati tubi in PE63, PE80 e PE100 il cui indice di fusione sia compreso tra 0.2 e 1.7 gr/10’
• La saldatura dei raccordi FRIAFIT® è possibile con la temperatura ambiente da -10C° a 45C°

RACCORDO DI TRANSIZIONE PE/OTTONE filettato maschio

Il giunto DI TRANSIZIONE PE/OTTONE filettato maschio viene utilizzato per sistemi di tubazione per la distribuzione di acqua, gas e applicazioni industriali

Principali caratteristiche: famiglia dei raccordi di transizione; PE100 nero e ottone; SDR 11; esecuzione stampata.

Utilizzato per: sistemi di tubazione per la distribuzione di acqua (UNI EN 12201); sistemi di tubazione per applicazioni industriali (UNI EN ISO 15494); sistemi di tubazione per la distribuzione di gas combustibili (UNI EN 1555).

RACCORDO DI TRANSIZIONE PE/OTTONE filettato femmina

Il giunto DI TRANSIZIONE PE/OTTONE filettato femmina viene utilizzato per sistemi di tubazione per la distribuzione di acqua, gas e applicazioni industriali

Principali caratteristiche: famiglia dei raccordi di transizione; PE100 nero e ottone; SDR 11; esecuzione stampata.

Utilizzato per: sistemi di tubazione per la distribuzione di acqua (UNI EN 12201); sistemi di tubazione per applicazioni industriali (UNI EN ISO 15494); sistemi di tubazione per la distribuzione di gas combustibili (UNI EN 1555).

RACCORDO DI TRANSIZIONE PE/OTTONE filettato maschio

Il giunto DI TRANSIZIONE PE/OTTONE filettato maschio viene utilizzato per sistemi di tubazione per la distribuzione di acqua, gas e applicazioni industriali

Principali caratteristiche: famiglia dei raccordi di transizione; PE100 nero e ottone; SDR 11; esecuzione stampata.

Utilizzato per: sistemi di tubazione per la distribuzione di acqua (UNI EN 12201); sistemi di tubazione per applicazioni industriali (UNI EN ISO 15494); sistemi di tubazione per la distribuzione di gas combustibili (UNI EN 1555).

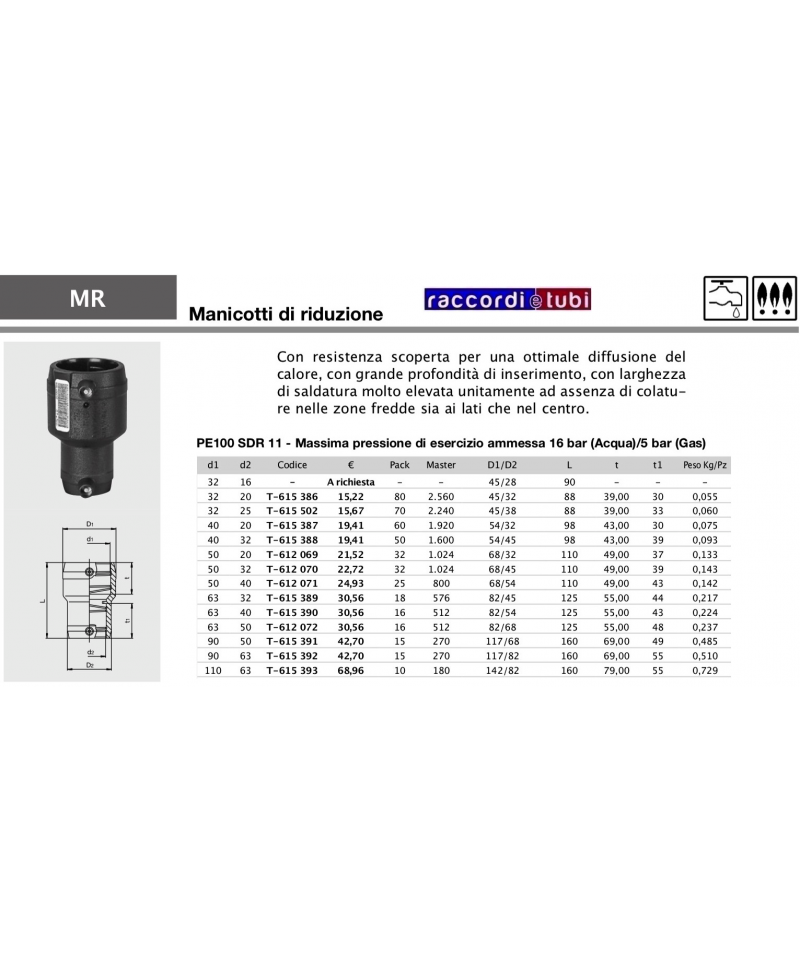

Manicotto ridotto alta pressione  femmina femmina per elettrofusione PE100 SDR 11 - Massima pressione di esercizio ammessa 16 bar (Acqua)/5 bar (Gas)

Con resistenza scoperta per una ottimale diffusione del calore, con grande profondità di inserimento, con larghezza di saldatura molto elevata unitamente ad assenza di colature nelle zone fredde sia ai lati che nel centro

Raccordo a T elettrosaldabile in linea

Raccordo a T elettrosaldabile in linea, spire esposte per ottimale diffusione del calore,

grande profondità di inserimento, larghezza di saldatura elevata, con zone fredde

presenti sia lateralmente che centralmente. La lunghezza maggiorata del codolo di

derivazione consente l’esecuzione di ulteriore saldatura in caso di errore.

PE100 SDR 11 - Massima pressione di esercizio 16 bar (Acqua)/5 bar (Gas)
