Riferimento: 323304

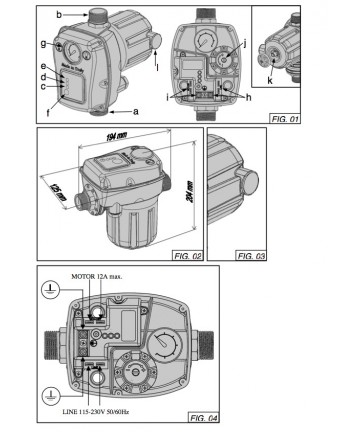

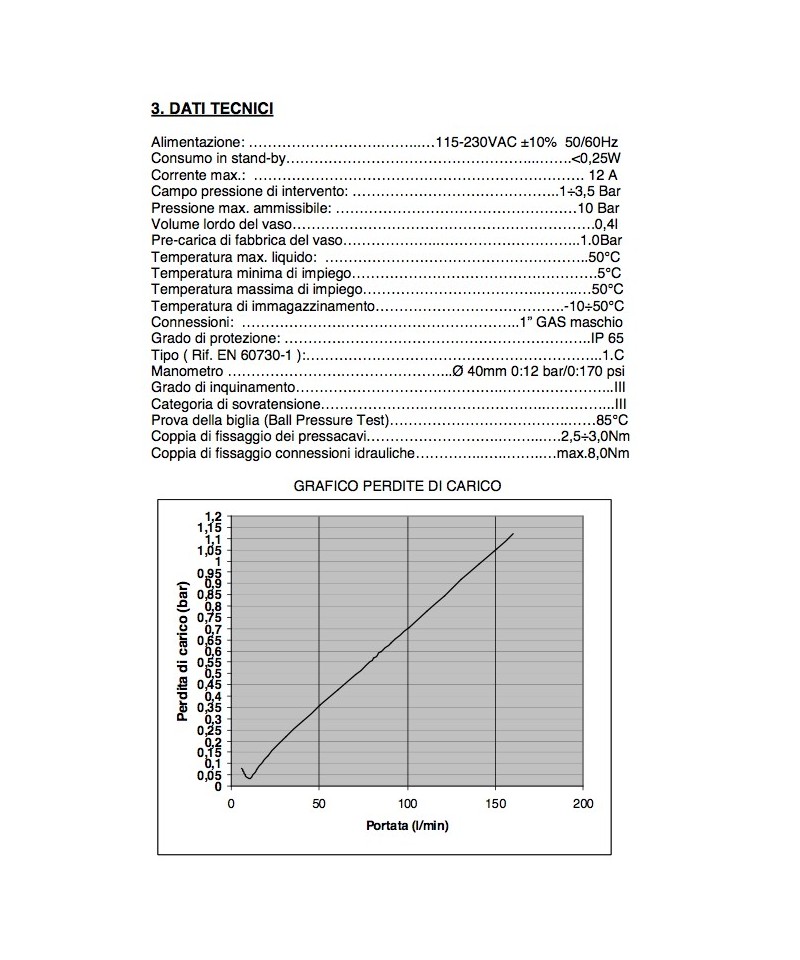

| BRIO TANK DISPOSITIVO ELETTRONICO PER CONTROLLO DI ELETTROPOMPE
APPLICAZIONI: Presso-flussostati elettronici, Protezione marcia a secco |
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
| BRIO TANK DISPOSITIVO ELETTRONICO PER CONTROLLO DI ELETTROPOMPE
APPLICAZIONI: Presso-flussostati elettronici, Protezione marcia a secco |
Per impianti di riscaldamento, elemento sensibile con membrana in acciaio inossidabile saldato a laser. Temperatura massima fluido controllato 120°C. DM 174/2004
LOGICPRESS M
APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA
È dotato di manometro.
Può essere alimentato sia a 115 Vac che a 230 Vac.
Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.
Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.
È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.
Può essere montato su pompe di superficie e su pompe sommerse.
Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.
Non necessita di manutenzione.
SCHEDA TECNICA
| Alimentazione | 115/230 Vac |
|---|---|
| Frequenza | 50/60 Hz |
| Potenza massima motore | 10A/2HP |
| Attacchi maschio | 1" |
| Pressione di ripartenza fissa | |
| Protezione marcia a secco | |
| Riarmi automatici | |
| Funzione anti bloccaggio |
Pressoflussostato elettronico per elettropompa conforme alla normativa RoHs.
Pressione di partenza: 1,5 bar
Pressione massima: 10 bar
Connettore: 1”
Temperatura di esercizio: 0-60°C
Grado di protezione IP65
Tensione: 230 ± 10 %
Max Intensità: 10 A
Applicazione
• Comanda l’avviamento e l’arresto di una elettropompa
quando si apre o si chiude, rispettivamente,
un rubinetto
• Arresta automaticamente l’elettropompa per evitare
danni causati dal funzionamento a secco
• Protegge dagli effetti del colpo d’ariete
PRESSOFLUSSOSTATO RIARMO AUTOMATICO
Pressoflussostato elettronico per il comando diretto di elettropompe fino a 2HP ed il controllo contro la marcia a secco.
PRESSIONE di PARTENZA REGOLABILE
Montaggio VERTICALE ed ORIZZONTALE con e senza VASO D’ESPANSIONE (opzionale, non compreso)
Filettatura 1” 1/4 per collegamento pompa/impianto - Filettatura 1” per vaso d’espansione opzionale.
HYDROSTART 2HP prevede N° 9 cicli di RIARMO AUTOMATICO dopo un intervento contro la marcia a secco.
Pressostato a riarmo manuale per impianti di riscaldamento. Portata contatti: 16A (10) - 250V. Grado di protezione IP44. Taratura di fabbrica: 3 bar. PN 5. Temperatura massima fluido: 110°C. Direttiva PED 2014/68/UE.
Conforme Direttive: LVD 2014/35/UE, RoHS 2011/65/UE.
DISPOSITIVO DIGITALE PER IL CONTROLLO DI ELETTROPOMPE. AVVIA ED ARRESTA LA POMPA AUTOMATICAMENTE. CONFIGURABILE COME PRESSOSTATO DIGITALE DA IMPIEGARE CON UN VASO DI ESPANSIONE OPPURE COME CONTROLLORE DI PRESSIONE E FLUSSO. PROTEGGE LA POMPA DA ANOMALIE NELL’IMPIANTO (MANCANZA ACQUA, FORMAZIONE DI GHIACCIO, SOVRACCARICO DI CORRENTE, PRESSIONE ECCESSIVA, BLOCCAGGIO ROTORE, AVVIAMENTI CONTINUI).
PRESFLO Vario regolatore elettronico variabile di pressione Pedrollo
PRESFLO regolatore elettronico variabile di pressione prodotto da Pedrollo é un dispositivo elettronico per l'avviamento (all'apertura del rubinetto) e l'arresto (alla chiusura del rubinetto) di elettropompe autoclavi monofase che serve a sostituire i classici sistemi a pressostato e vaso d'espansione.
Caratteristica principale di Presflo Vario é quella di poter variare la pressione di intervento della pompa da 0.8 a 2.4 bar con molta facilità agendo sul pomello posizionato nella sua parte posteriore, quindi girando a destra o sinistra il pomello nero del fondo si avrà la modifica della pressione di marcia visualizzata sul manonometro installato sul lato sinistro.
Tra le caratteristiche più importanti spicca quella di salvaguardare il motore della pompa da marcia a secco e avviamenti ripetuti dovuti a perdite nell'impianto idrico.
Presflo Vario é dotato di alcune particolarità che lo fanno distinguere da altri prodotti cha ad una prima vista possono sembrare simili:
Scheda elettronica tropicalizzata con grado di impermeabilità IP65 anti condensa e protetta da urti con un ulteriore carter di protezione.
Valvola di non ritorno smontabile ed ispezionabile
Giunto a 3 pezzi integrato per una più facile installazione
Nel caso di mancanza d'acqua Presflo Vario provvederrà automaticamente ad intervalli prestabiliti al riavvio della pompa segnalando l'anomalia tramite il pannello di controllo.
L'installazione può avvenire sia in orizzontale che in verticale
In dotazione viene fornito un esaustivo manuale di installazione comprendente tutte le caratteristiche tecniche e le norme di utilizzo.
Dati Tecnici:
Tensione 230 Volt
Grado di protezione IP65
Pressione di marcia 0.8 - 2.4 bar (12-35 psi)
Portata di arresto 2 litri/min.
Connessioni 1"
Pressione massima di lavoro 10 bar (45 psi)
Pressione di scoppio 40 bar
Temperatura massima del liquido 55°C
Descrizione
REGOLATORE DI LIVELLO PER ACQUE REFLUE
SENZA MERCURIO
Regolatore di livello sommerso (brevettato).
Stagno fino a 100 m di profondità, insensibile all’umidità ed alla condensa.
Costruito con contatti elettrici di nuova concezione costituiti da:
• Commutatore 10 A 250 V a contatti autopulenti ad ogni manovra ed elevata distanza di apertura.
IMPIEGO
Regolazione di acque industriali particolarmente turbolente con residui di agglomerati in sospensione, oacque reflue.
Il regolatore di livello tipo MERCURY/MC è costituito da:
• Corpo esterno in Polietilene pressosoffiato in un unico pezzo.
• Peso interno per lo spostamento del baricentro verso l’ingresso del cavo e per la determinazione del punto di rotazione.
• Commutatore di comando elettrico 10A 250V c. a. a contatti autopulenti con elevata distanza di apertura.
All’interno del regolatore viene effettuata un’iniezione di poliuretano a cellule chiuse e non igroscopiche.
Tale iniezione elimina ogni particella d’aria e sigilla il tutto, proteggendo anche il commutatore di comando elettrico.
Per impianti di riscaldamento, elemento sensibile con membrana in acciaio inossidabile saldato a laser. Temperatura massima fluido controllato 120°C. DM 174/2004
PRESSOFLUSSOSTATO RIARMO MANUALE
Pressoflussostato elettronico per il comando diretto di elettropompe ed il controllo contro la marcia a secco.
Il pressostato interno, tarato alla pressione di 1,5 bar, determina la partenza automatica dell’elettropompa mantenendo in pressione l’impianto.
AQUAMATIC rileva inoltre la mancanza d’acqua in aspirazione dell’elettropompa evitando il funzionamento a secco segnalando l’anomalia mediante un led rosso (failure). Grazie alla particolare camera d’aria posta fra corpo idraulico e box scheda, AQUAMATIC è immune alla formazione di condensa dovuta alla differenza di temperatura fra ambiente e acqua pompata.
Pressostato Alco per Elettropompe pressione massima di regolazione 8 Bar
Differenziale regolabile da 0,5 a 5 Bar
Caratteristiche particolari
una volta regolata la pressione massima esmpio 4 bar dopo si imposta il differenziale esempio 0,5 bar
quindi avremo l'elettropompa che chiude a 4 bar e riparte a 3,5 bar.
Conclusione:a differenza di altri pressostati una volata impostati i parametri il pressostato le mantiene inalterati nel tempo
Regolatore di pressione elettronico - è un’unità elettronica per pompe monofase con potenza fino a 2,2kW (1~115 230V) con un innovativo sistema di riduzione/regolazione della pressione per mantenere una pressione in uscita cos- tante.
Oltre alle caratteristiche tipiche dei tradizionali inverter elettronici per pompe offre: valvola di non ritorno integra- ta, sensore di flusso, membrana di accumulo, manometro, indicatori luminosi, protezione contro il funzionamento a secco, sistema di ripristino automatico (ART), ... Permette di stabilizzare e regolare la pressione in uscita, evitando sovraccarichi e colpi d’ariete e migliorando il comfort e la durata dell’installazione.
CARATTERISTICHE FUNZIONALI
- Relè di potenza per gestire pompe fino 2,2 kW (3HP).
- Alimentazione elettrica 110-230 Vac - multitensione.
- Regolazione manuale della pressione in uscita con strumento di regolazione incluso.
- Indicatore pressione in uscita.
- Impostazione automatica della pressione di partenza legata alla pressione di uscita.
- Manometro integrato (bar e psi).
- Sistema di protezione che arresta la pompa in caso di mancanza d’acqua.
- Funzione APR (Rutina anti-blocco periodica). Dopo 3 giorni senza avviare la pompa, il di positivo provoca un avvio di 10 secondi per evitare il blocco del rotore.
- Funzione ART (Automatic Reset Test). Quando il dispositivo è sconnesso per l’intervento del sistema di protezione per mancanza d’acqua, l’ART prova, con una periodicità program- mata, a connettere il dispositivo fino al ristabilimento del l’alimentazione d’acqua.
- Pannello di controllo:
- Led POWER giallo (Linea)
- Led ON verde (Funzionamento)
- Led FAILURE rosso (Anomalia)
- Pulsante tattile per avviamento manuale.
Membrana di accumulo e valvola anti-ritorno integrata.
- Connessioni alla rete idraulica: G1”, G1
Per il comando diretto dell’elettropompa, comandi elettrici normalmente chiusi in lega di ottone con riporto Ag-Ni, membrana in NBR bianca con inserto in PA. Adatto per acqua
PRESSOFLUSSOSTATO RIARMO AUTOMATICO
Pressoflussostato elettronico per il comando diretto di elettropompe fino a 2HP ed il controllo contro la marcia a secco.
La scheda elettronica completamente immersa in uno specifico GEL, è protetta da umidità, corrosione, vapore e ingresso accidentale d’acqua per errata installazione.
HYDROGEL è fornito completo di cavo mt. 3 con SPINA SCHUKO per l’alimentazione e cavo mt. 0,50 con PRESA SCUKOConnessioni Idrauliche: 1″
Potenza Motore:2HP 250V a.c.
Reset 1:Automatico Con n° 9 Tentativi Di Riarmo Programmati, L’Ultimo Dei Quali Ogni 24H
Reset 2:Manuale
Pressione Di Start:Regolabile 1-3 Bar
Tipologia Liquido:Acqua Pulita
Caratteristiche tecniche:
I pressostati sono usati un quasi tutti i sistemi in cui ci sono liquidi in pressione. Svolgono la funzione del controllo automatico dei livelli di energia di pressione agendo sull’alimentazione dell’elettropompa. In pratica accendono e spengono l'elettopompa in funzione della pressione. Sono preventivamente tarati a pressioni standard di chiusura e apertura dei contatti, ma possono essere tarati a pressioni diverse grazie al loro dispositivo di regolazione.
REGOLATORE DI LIVELLO PER ACQUE REFLUE
Regolatore Sospeso ad azionamento VERTICALE
Tensione D’esercizio Max: 50 V
Carico Resistivo Max: 0,5 A 10W 10 VA
IP:68
Temperatura Acqua Max:55°C
Pressione Max:10 Bar
Contatto Elettrico: SPST com + N.O.
Differenziale MAx : 2 cm +
