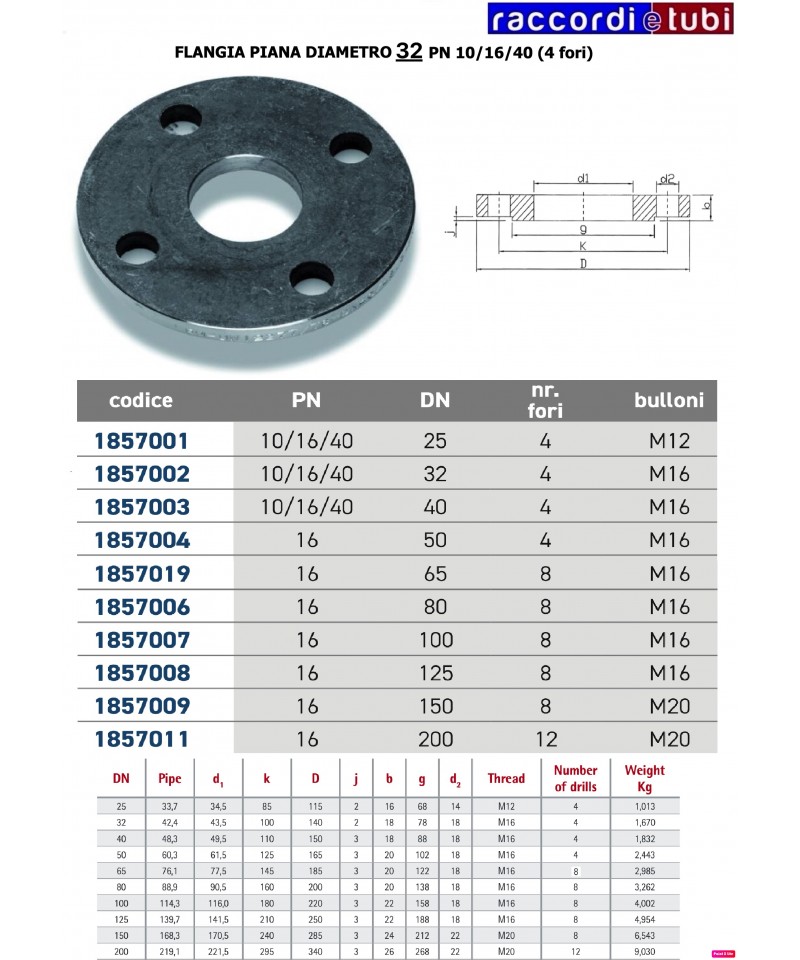

FLANGIA PIANA DN 32 PN 10/16/40 (4 fori)

 CONTRODADO PIANO IN OTTONE

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

GOMITO IN OTTONE FEMMINA FEMMINA A 90° RIDOTTO

Flangia libera in PVC-u Serie Metrica per incollaggio EN/ISO/DIN

LINEA RACCORDI CONNECTOTM

La linea di raccordi a compressione ConnectoTM per il convogliamento di fluidi in pressione, particolarmente indicata per impianti di irrigazione e giardinaggio, si distingue per la grande velocità e semplicità di montaggio.

La diversità di formulazioni ottenuta attraverso l’aggiunta di opportuni additivi e stabilizzanti, rendono il PVC-U la più versatile delle materie plastiche, permettendogli di adattarsi ad applicazioni ed esigenze diverse nei più svariati campi di utilizzo dei fluidi in pressione. Il PVC-U rappresenta una fra le soluzioni economicamente più valide nel campo dei materiali termoplastici e metallici per risolvere i problemi che si incontrano nel trasporto dei fluidi corrosivi industriali, e nella distribuzione e trattamento delle acque in genere. I motivi fondamentali di questa preferenza sono da attribuirsi alle peculiari caratteristiche della resina, di cui si possono citare: • Buona resistenza chimica: le resine PVC-U garantiscono una eccellente resistenza chimica nei confronti di buona parte di acidi e alcali, idrocarburi parafnici/alifatici e soluzioni saline. Se ne sconsiglia l’utilizzo nel trasporto dei composti organici polari inclusi vari tipi di solventi clorurati e aromatici. Le resine PVC-U ofrono completa compatibilità anche nel trasporto di fluidi alimentari, acque demineralizzate, acqua potabile e da potabilizzare, secondo le vigenti norme nazionali ed internazionali. • Buona stabilità termica: le resine PVC-U garantiscono una buona stabilità termica nel campo di temperatura intermedio tra 20°C e 50°C e trovano il loro tipico impiego nelle applicazioni industriali ed acquedottistiche, garantendo prestazioni di eccellente resistenza meccanica, discreta rigidità, ridotti coefcenti di dilatazione termica ed elevati fattori di sicurezza nel servizio. I compounds di PVC-U presentano inoltre notevoli caratteristiche di resistenza alla combustione, la fiamma, infatti, si innesca a 399°C e persiste solo in condizioni estreme: se la concentrazione di ossigeno è di 2 volte superiore a quella atmosferica, o in presenza di una fiamma proveniente da una fonte esterna. Temperatura di innesco: 399° C. Indice di ossigeno: 45%. Classe UL 94: V0. Grazie al ridotto coefciente di conducibilità termica (h = 0,15 W/m °C secondo ASTM C177) l’utilizzo di resine PVC-U nel trasporto di fluidi caldi garantisce una contenuta perdita di calore e una virtuale eliminazione dei problemi di condensazione. • Buona resistenza meccanica: le resine PVC-U si contraddistinguono per la bassa permeabilità all’ossigeno e ridotto assorbimento d’acqua (0,1% a 23°C secondo ASTM D 570). La stabilità termica del materiale garantisce una buona resistenza meccanica all’urto e la capacità di sopportare pressioni di esercizio nell’ordine di 4 – 6 – 10 – 16 bar a 20°C. • Durata nel tempo: le resine PVC-U presentano un elevato valore del carico di rottura circonferenziale (Minimum Required Strenght MRS * 25.0 MPa a 20°C) e consentono di ottenere tempi di vita delle installazioni estrememamente lunghi, senza che si manifestino particolari decadimenti fisico-meccanici.

 GOMITO IN OTTONE A 45°FF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

CURVA PVC INCOLLAGGIO FF GRADI 90 PN16

La diversità di formulazioni ottenuta attraverso l’aggiunta di opportuni additivi e stabilizzanti, rendono il PVC-U la più versatile delle materie plastiche, permettendogli di adattarsi ad applicazioni ed esigenze diverse nei più svariati campi di utilizzo dei fluidi in pressione. Il PVC-U rappresenta una fra le soluzioni economicamente più valide nel campo dei materiali termoplastici e metallici per risolvere i problemi che si incontrano nel trasporto dei fluidi corrosivi industriali, e nella distribuzione e trattamento delle acque in genere. I motivi fondamentali di questa preferenza sono da attribuirsi alle peculiari caratteristiche della resina, di cui si possono citare: • Buona resistenza chimica: le resine PVC-U garantiscono una eccellente resistenza chimica nei confronti di buona parte di acidi e alcali, idrocarburi parafnici/alifatici e soluzioni saline. Se ne sconsiglia l’utilizzo nel trasporto dei composti organici polari inclusi vari tipi di solventi clorurati e aromatici. Le resine PVC-U ofrono completa compatibilità anche nel trasporto di fluidi alimentari, acque demineralizzate, acqua potabile e da potabilizzare, secondo le vigenti norme nazionali ed internazionali. • Buona stabilità termica: le resine PVC-U garantiscono una buona stabilità termica nel campo di temperatura intermedio tra 20°C e 50°C e trovano il loro tipico impiego nelle applicazioni industriali ed acquedottistiche, garantendo prestazioni di eccellente resistenza meccanica, discreta rigidità, ridotti coefcenti di dilatazione termica ed elevati fattori di sicurezza nel servizio. I compounds di PVC-U presentano inoltre notevoli caratteristiche di resistenza alla combustione, la fiamma, infatti, si innesca a 399°C e persiste solo in condizioni estreme: se la concentrazione di ossigeno è di 2 volte superiore a quella atmosferica, o in presenza di una fiamma proveniente da una fonte esterna. Temperatura di innesco: 399° C. Indice di ossigeno: 45%. Classe UL 94: V0. Grazie al ridotto coefciente di conducibilità termica (h = 0,15 W/m °C secondo ASTM C177) l’utilizzo di resine PVC-U nel trasporto di fluidi caldi garantisce una contenuta perdita di calore e una virtuale eliminazione dei problemi di condensazione. • Buona resistenza meccanica: le resine PVC-U si contraddistinguono per la bassa permeabilità all’ossigeno e ridotto assorbimento d’acqua (0,1% a 23°C secondo ASTM D 570). La stabilità termica del materiale garantisce una buona resistenza meccanica all’urto e la capacità di sopportare pressioni di esercizio nell’ordine di 4 – 6 – 10 – 16 bar a 20°C. • Durata nel tempo: le resine PVC-U presentano un elevato valore del carico di rottura circonferenziale (Minimum Required Strenght MRS * 25.0 MPa a 20°C) e consentono di ottenere tempi di vita delle installazioni estrememamente lunghi, senza che si manifestino partic

Serie 4000

Raccordi a brasare in Rame e Bronzo

Il rame è uno dei materiali più usati nell'impiantistica idrotermosanitaria; da decenni con processi di saldatura e brasatura, è sicuro sicuro, economico e privo di rischi per la salute umana. Le leghe di Rame inoltre, rendono gli articoli con esse immuni alla dezincificazione.

La vasta gamma di raccordi e registri in rame sono disponibili per serie di dimensioni tra 6 mm e 159 millimetri. L'intera produzione è realizzata negli stabilimenti del Gruppo IBP certificati UNI EN ISO 9001, agaranzia del miglioramento continuo e della massima qualità in termini dimensionali e di finitura per tutti gli articoli della serie.

I raccordi della serie 5000 sono prodotti in accordo a UNI EN 1254-1, UNI EN 1254-4 e UNI EN 1254-5 e idonei alla realizzazione di giunzioni in accoppiamento con tubi di rame prodotti secondo UNI EN 1057, UNI EN 12735- 1 e UNI EN 12735-2 . Adatti all'impiego negli impianti di adduzione e distribuzione di acqua fredda e calda, di riscaldamento e raffrescamento, di gas combustibili e refrigeranti.

Specifiche per applicazioni in ambito ospedaliero e farmaceutico (Trasporto di gas tecnico e medicale), il Gruppo IBP produrre Una serie apposita di Raccordi Serie 5000mg, sottoposta a lavaggio ultrasonico con soluzione “Vertel XMS Plus”. Tali racconti sono confezionati singolarmente con un apposito simbolo che ne rende l'immediata identificazione.

I Terminali filettati Sono realizzati in Accordo alla Norma UNI EN 10226-1 (accoppiamento a tenuta sul filetto) Ed UNI ISO 228-1 (accoppiamento non a tenuta sul filetto).

ANELLO IN OTTONE PER TUBO PE PER RACCORDI TOF PUSH

" IN SOSTITUZIONE DELL'ANELLO PLASTICO PER UNA TENUTA MECCANICA MAGGIORE ALLO SFILAMENTO"

IDEALE PER TUBO PVC RIGIDO

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Hep2O è il sistema Wavin push fit in poli- butilene, per la realizzazione di impianti di distribuzione acqua sanitaria e riscalda- mento, più innovativo presente sul mercato. Hep2

Applicazioni

Hep2O è un sistema che soddisfa pienamente i requisiti per la distribuzione delle acque potabili e impianti di riscaldamento sia in edifici civili che industriali. Ideale nelle costru- zione di elementi prefabbricati (edifici mobili, camper, e servizi igienici) e specifico per applicazioni navali.

Gebo Fittings – Platinum

Raccordi filettati in Ghisa

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

Hep2O è il sistema Wavin push fit in poli- butilene, per la realizzazione di impianti di distribuzione acqua sanitaria e riscalda- mento, più innovativo presente sul mercato. Hep2

Applicazioni

Hep2O è un sistema che soddisfa pienamente i requisiti per la distribuzione delle acque potabili e impianti di riscaldamento sia in edifici civili che industriali. Ideale nelle costru- zione di elementi prefabbricati (edifici mobili, camper, e servizi igienici) e specifico per applicazioni navali.

 NIPLES IN OTTONE RIDOTTO
