Riferimento: *1857033

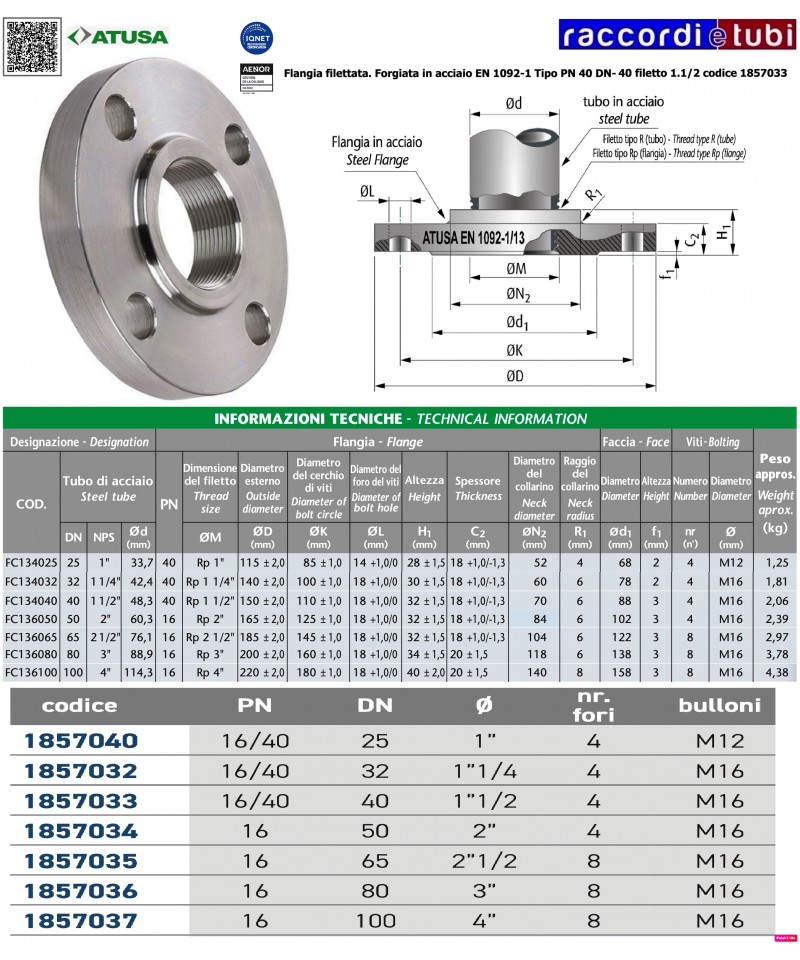

Flangia filettata in acciaio Materiale P245GH. Secondo Norma EN 1092-1 Tipo 13
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Flangia filettata in acciaio Materiale P245GH. Secondo Norma EN 1092-1 Tipo 13
TECO ADATTATPORE DA CONICO A PIANO ADKP00039Z OR1781400EP
Gebo Fittings – Platinum
Raccordi filettati in Ghisa
Normativa del prodotto e campo di applicazione:
I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.
1) Applicazioni normali:
Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)
2) Applicazioni speciali:
Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.
Vite di prolungamento in acciaio zincato
Descrizione:
Caratteristiche: conformi alla DIN EN 10241
Materiale: tubo in acciaio conforme alla DIN EN 10255
Filettatura: conforme alla norma ISO 7/1
1. NORMATIVA ED IDENTIFICAZIONE
– Norma di Produzione e di uso EN 10242 : 1994
– Identificazione: In accordo con il materiale scelto per la produzione ed il tipo di filetto, i raccordi sono identificati di classe ”A”, ció significa:
• Sono prodotti generalmente in fusione malleabile a cuore bianco di alta qualita EN-GJMW 400 - 5.
• Sono filettati secondo le ISO 7/1 con filetto interno cilindrico (Rp) e filetto esterno conico (R).
2. ZINCATURA
I raccordi BMF hanno finitura zincata a caldo.
Cosí come prescrive la Norma EN 10242 : 1994, la massa della copertura di zinco é superiore a 500 gr/m2, il che suppone uno spessore medio minimo di 70 μm.
La superficie è protetta da un vernice antiossidante.
Le superfici dei raccordi sono esenti da idrocarburi aromatici policiclici.
Raccordo in ottone prolungato in tre pezzi,ideale per cassoni e serbatoi
Serie 5000
Raccordi a brasare in Rame
Il rame è uno dei materiali più usati nell'impiantistica idrotermosanitaria; da decenni con processi di saldatura e brasatura, è sicuro sicuro, economico e privo di rischi per la salute umana. Le leghe di Rame inoltre, rendono gli articoli con esse immuni alla dezincificazione.
La vasta gamma di raccordi e registri in rame sono disponibili per serie di dimensioni tra 6 mm e 159 millimetri. L'intera produzione è realizzata negli stabilimenti del Gruppo IBP certificati UNI EN ISO 9001, agaranzia del miglioramento continuo e della massima qualità in termini dimensionali e di finitura per tutti gli articoli della serie.
I raccordi della serie 5000 sono prodotti in accordo a UNI EN 1254-1, UNI EN 1254-4 e UNI EN 1254-5 e idonei alla realizzazione di giunzioni in accoppiamento con tubi di rame prodotti secondo UNI EN 1057, UNI EN 12735- 1 e UNI EN 12735-2 . Adatti all'impiego negli impianti di adduzione e distribuzione di acqua fredda e calda, di riscaldamento e raffrescamento, di gas combustibili e refrigeranti.
Specifiche per applicazioni in ambito ospedaliero e farmaceutico (Trasporto di gas tecnico e medicale), il Gruppo IBP produrre Una serie apposita di Raccordi Serie 5000mg, sottoposta a lavaggio ultrasonico con soluzione “Vertel XMS Plus”. Tali racconti sono confezionati singolarmente con un apposito simbolo che ne rende l'immediata identificazione.
I Terminali filettati Sono realizzati in Accordo alla Norma UNI EN 10226-1 (accoppiamento a tenuta sul filetto) Ed UNI ISO 228-1 (accoppiamento non a tenuta sul filetto).
Raccordo realizzato in polietilene PP dalla Unidelta per il trasporto di acqua potabile e fluidi in pressione fino a 16bar. Il raccordo a manicotto 1001 in PP Unidelta garantisce la perfetta tenuta idraulica nella realizzazione di impianti di distribuzione in pressione. La gamma Unidelta è compatibile con tutti i tubi in PEBD, PEAD, PE40, PE80, PE100, realizzati secondo le normative EN 12201, ISO 4427, ISO 14236, ISO 13460, DIN 8074. Il raccordo a manicotto 1001 Unidelta è un prodotto specifico per la giunzione di tubi in polietilene PP con diametro esterno compreso tra i 16 e i 110 millimetri.
PORTAGOMMA IN OTTONE MASCHIO COMPOSTO DA TRE PEZZI TENUTA CONICA METALLICA GIRELLATO
COLLETTORE NICCONS IN OTTONE 4 VIE 3/4 A4-900-001
Serie 4000
Raccordi a brasare in Rame e Bronzo
Il rame è uno dei materiali più usati nell'impiantistica idrotermosanitaria; da decenni con processi di saldatura e brasatura, è sicuro sicuro, economico e privo di rischi per la salute umana. Le leghe di Rame inoltre, rendono gli articoli con esse immuni alla dezincificazione.
La vasta gamma di raccordi e registri in rame sono disponibili per serie di dimensioni tra 6 mm e 159 millimetri. L'intera produzione è realizzata negli stabilimenti del Gruppo IBP certificati UNI EN ISO 9001, agaranzia del miglioramento continuo e della massima qualità in termini dimensionali e di finitura per tutti gli articoli della serie.
I raccordi della serie 5000 sono prodotti in accordo a UNI EN 1254-1, UNI EN 1254-4 e UNI EN 1254-5 e idonei alla realizzazione di giunzioni in accoppiamento con tubi di rame prodotti secondo UNI EN 1057, UNI EN 12735- 1 e UNI EN 12735-2 . Adatti all'impiego negli impianti di adduzione e distribuzione di acqua fredda e calda, di riscaldamento e raffrescamento, di gas combustibili e refrigeranti.
Specifiche per applicazioni in ambito ospedaliero e farmaceutico (Trasporto di gas tecnico e medicale), il Gruppo IBP produrre Una serie apposita di Raccordi Serie 5000mg, sottoposta a lavaggio ultrasonico con soluzione “Vertel XMS Plus”. Tali racconti sono confezionati singolarmente con un apposito simbolo che ne rende l'immediata identificazione.
I Terminali filettati Sono realizzati in Accordo alla Norma UNI EN 10226-1 (accoppiamento a tenuta sul filetto) Ed UNI ISO 228-1 (accoppiamento non a tenuta sul filetto).
GHIERA OTTONE 1"x3/4 MASCHIO FEMMINA CON BATTUTA
Ambito applicativo
Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe B (all’interno del fabbricato) idoneo per impianti in edifici a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema BAMPLAST PP-TECH è altresì idoneo per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.
Istruzioni per la progettazione
Il sistema di scarico idrico BAMPLAST PP-TECH può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema BAMPLAST PP-TECH o, in alternativa, valvole di ventilazione BAMVENT.
Modalità d’installazione
Sistema semplice e rapido da installare grazie alla giunzione con innesto, assicurata da guarnizione elastomerica. La connessione con bicchiere garantisce l’adeguato spazio per eventuali dilatazioni dell’impianto con una tenuta affidabile e garantita nel tempo. Il sistema in polipropilene BAMPLAST PP-TECH è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard
Manicotto in PVC filettato Femmina Femmina
Gomito a 90° Femmina per tubo PE FIP Magnum MAX
MAGNUM è il sistema di raccordi meccanici a compressione in polipropilene che
consente l’unione di tubi in PE con tubi in PVC, PVC-C, PP, PE-X, RAME, PIOMBO e
ACCIAIO grazie alla combinazione di particolari attacchi ad innesto e di differenti
meccanismi di serraggio brevettati.
Il sistema MAGNUM è particolarmente flessibile perché si compone di quattro
serie diverse sempre fornite in configurazione premontata: Magnum,
MagnumMAX, MagnumUNI, MagnumOT.
La particolare configurazione della camera di compressione ed il design solidale
degli elementi interni di tenuta assicurano, oltre ad un’affidabile tenuta idraulica e
meccanica, l’inserimento agevole del tubo (senza alcuna preparazione preliminare)
grazie ad una ridotta interferenza e la praticità di installazione anche in
condizioni critiche.
L’elevata resistenza meccanica, dovuta anche alla struttura robusta ed all’ampia
lunghezza di calettamento, unitamente ad una eccezionale resistenza alla corrosione,
fanno di MAGNUM la soluzione adatta in svariati campi di applicazione:
acquedottistica, irrigazione, giardinaggio, impianti per piscine, industria mineraria e
telecomunicazioni.
I diametri da 16mm a 63mm, tramite la semplice sostituzione dell’anello di graffaggio
standard con lo speciale anello ZCKO sono idonei anche al collegamento di
tubazioni in tutti i materiali plastici (PVC, PVC-C, PP, PE-X).
Ambito applicativo
Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno del fabbricato e all’esterno, nonché interrato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema ULTRA SILENT è idoneo anche per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.
Caratteristiche e prestazioni di esercizio
KIT di tenuta in gomma a compressione per tubo rame.
- ranella guidatubo in ottone
- monocono in gomma
- anello stringitubo in ottone
- calotta cromata filetto 24x19
