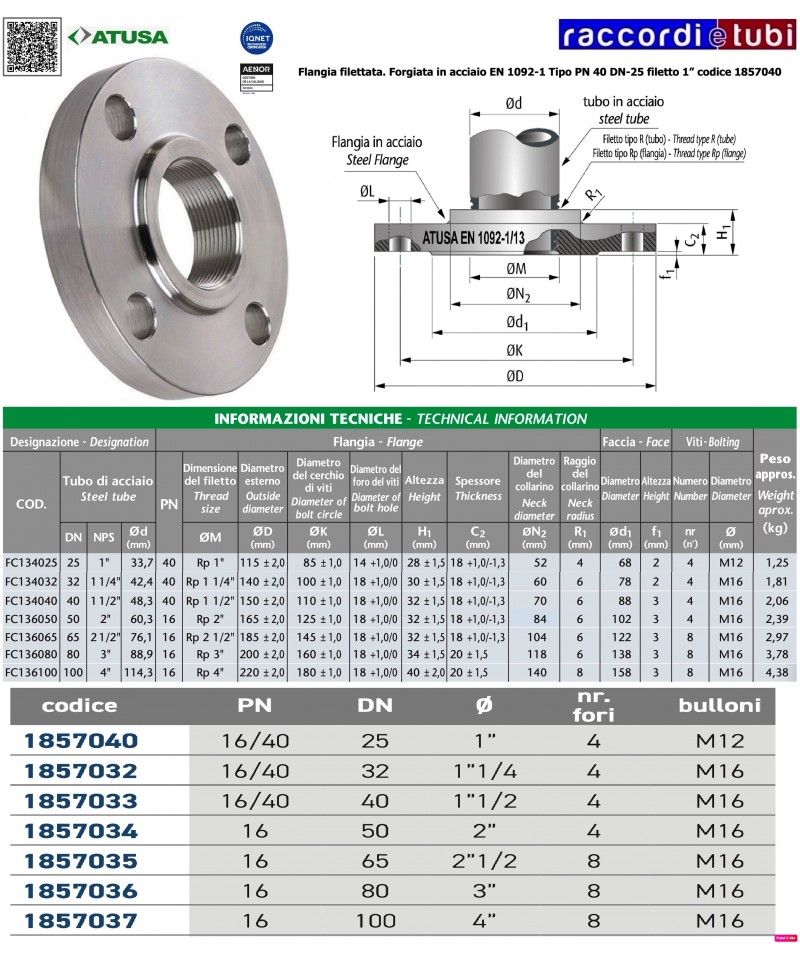

FLANGIA FILETTATA DN 25 - 1'' PN 16-40 (4 fori)

RONDELLA IN OTTONE PESANTE PER SCORREVOLI IN OTTONE

RACCORDO OTTONE CON OR DIRITTO MASCHIO

 Manicotto in PVC ridotto Maschio Femmina PN/16

Nel campo della raccorderia elettrosaldabile in polietilene il marchio FRIALEN® rappresenta la massima espressione in fatto di esperienza, qualità e affidabilità nel tempo.

FIP è rivenditore ufficiale della linea di prodotti della consociata FRIATEC, sia per la raccorderia che per la gamma di macchine saldatrici ed accessori.

La linea di raccordi elettro-saldabili di sicurezza in PE per condotte di distribuzione acqua e gas comprende il sistema FRIALEN®, la linea FRIAFIT® di raccordi elettro-saldabili di sicurezza in PE per acque di scarico, la linea complementare di  accessori FRIATOOLS e la linea di macchine per elettrofusione FRIAMAT.

I raccordi di sicurezza FRIALEN® sono omologati per l’utilizzo nel settore acqua e gas; sono registrati dal DVGW GW335-B2 con i Certificati DV-8601AU2248, DV-8606AU2249 e DV-8611AU2250 e sono sottoposti regolarmente a verifica esterna.
In Italia i raccordi elettrosaldabili di sicurezza FRIALEN® sono certificati dall’Istituto Italiano dei Plastici che, in base ai risultati ottenuti, ha autorizzato la FRIATEC AG ad apporre sugli stessi il marchio di conformità ai requisiti delle norme UNI.

• Conformi ai requisiti del DM 174/04 e pertanto possono essere utilizzati su condotte destinate al trasporto di acqua per consumo umano.
• Saldabili con tubi aventi SDR da 17,6 (Smin = 3 mm) fino a SDR 11 secondo UNI EN 1555 e UNI EN 12201. Saldabilità con altri SDR a richiesta.
• Saldabili su tubi di PE-LD, PE50, PE63, PE100, PE-Xa e PE-RC  il cui indice di fusione MFR 190/5 sia compreso tra 0,2 e 1,7 g/10’.
• Soddisfano le richieste secondo DIN 16963, parte 5 e parte 7, così come UNI EN 1555-3 e UNI EN 12201-3.
• La saldatura è possibile a una temperatura ambiente secondo le norme UNI10566 e UNI10521.

I raccordi per acque di scarico FRIAFIT® sono omologati secondo UNI 19.537 e rispondono alle normative del settore costruzioni, sono in PE100 per una pressione massima di esercizio di 10 bar (per i manicotti AM).

• I raccordi FRIAFIT® (ad eccezione del manicotto AM) sono saldabili su tubi da SDR 33 a SDR 11 secondo UNI 8074, DIN 8075, ISO 4437, UNI EN12666, EN12201, EN1555 e EN13244
• Possono essere saldati tubi in PE63, PE80 e PE100 il cui indice di fusione sia compreso tra 0.2 e 1.7 gr/10’
• La saldatura dei raccordi FRIAFIT® è possibile con la temperatura ambiente da -10C° a 45C°

GREENTHERM

Utilizzato da 25 anni nella distribuzione di acqua calda e fredda, il sistema in polipropilene random GREENTHERM offre caratteristiche fisiche meccaniche di assoluta affidabilità. La gamma GREENTHERM di Bampi offre diametri da 20, 25, 32, 40, 50, 63, 75, 90 e 110 mm. con 4 differenti tipologie di tubazioni compatibili con un’unica gamma di raccordi a saldare:

• Raccordi in polipropilene random con eventuale inserto in ottone
• Temperatura massima esercizio: vedi tabella in relazione a pressione e tempo operativo
• Pressione massima dell’esercizio: vedi tabella in relazione a temperatura e tempo operativo
• Temperatura minima di esercizio (per impianti di refrigerazione) pari a 6°C
• Rugosità interna di 0,007 mm.
• Conducibilità termica pari a 0,024 mm/mK
• Coefficiente di dilatazione termica lineare pari a 0,15 mm/mK
• Punto di fusione raggiungibile a 140-150°C
• Tempi di saldatura: vedi tabella in relazione a diametro e condizioni ambientali
• Diametri di 20, 25, 32, 40, 50, 63, 75, 90, 110 mm.
• Esclusivamente per tubi POLO-KLIMA, diametri di 32, 40, 50, 63, 75, 90, 110, 125, 160, 200, 250 mm.
• Garanzia di 10 anni contro i difetti di fabbricazione

POLO-KAL XS

Una novità tecnologica assoluta per l’istallazione di impianti di scarico! POLO-KAL XS è il primo sistema di scarico insonorizzato in polipropilene (PP) di colore blu RAL 5014 coestruso a 3 strati con giunzione “FunTEC”. Si tratta di un’esclusiva tecnologia produttiva che permette di realizzare la guarnizione di tenuta direttamente stampata nel bicchiere. Questo permette di ottenere innumerevoli vantaggi:

• Innesto senza impiego di lubrificanti
• Innesto senza la necessità di smussare il tubo tagliato
• Riduzione dell’ingombro del bicchiere
• Riduzione di almeno il 50% dei tempi necessari alla posa in opera di una rete di scarico

A disposizione una gamma di diametri da 32 a 110 mm. che conferiscono al sistema pregevoli doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali, costituiti da tubazioni e raccordi rinforzati con cariche minerali (MV).

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno e all’esterno del fabbricato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema POLO-KAL XS è idoneo anche per la realizzazione di impianti di ventilazione, estrazione, aspirazione polveri, impianti con spinta in pressione dei reflui (pompe di rilancio oppure trituratori tipo Sanitrit).

Istruzioni per la progettazione

Il sistema di scarico idrico POLO-KAL XS può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema POLO-KAL XS o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico POLO-KAL XS offre elevate prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

Vantaggi unici per installazioni sicure

La tecnologia applicata al sistema POLO-KAL XS permette di ridurre almeno del 50% i tempi d’installazione, grazie all’eliminazione di alcune procedure:

• Il tubo non va misurato prima del taglio
• Dopo il taglio del tubo, non c’è da smussare
• Per l’innesto del tubo non c’è da lubrificare
• Nessuna smussatura ne lubrificazione

I rimasugli da taglio non permettono un corretto inserimento e possono causare danni alla guarnizione o l’uscita dalla sua sede nel bicchiere. Con POLO-KAL XS non serve alcuna smussatura dopo il taglio -anche se imperfetto- e si innesta senza l’ausilio di alcun lubrificante.

Modalità d’installazione

Sistema estremamente maneggevole e rapido da installare grazie alla giunzione ad innesto senza necessità di lubrificazione, con guarnizione elastomerica inserita direttamente nel bicchiere (funTEC technologie). Ciò impedisce qualsiasi possibilità di perdita della guarnizione nelle fasi di stoccaggio, trasporto o posa del materiale. Con il sistema POLO-KAL XS sino a 10 metri di colonna non è richiesto il consueto spazio nel bicchiere per la dilatazione. Il sistema in polipropilene POLO-KAL XS è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

R179MX021 DIAMETRO 20X2,5

Adattatore per tubi in plastica o multistrato

Adattatore per tubi in plastica o multistrato.
Conforme alla norma EN 1254-3.
O-Ring nero conforme norma EN 681-1.
Per impianti idraulici.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.

Comunicazione Tecnica

Quando installati in maniera professionale i raccordi a pressare >B< One ed in conformità con le istruzioni di installazione e manutenzione, la gamma >B< One raccordo per acqua e gas, è garantita contro i difetti materiali derivanti da errori di fabbricazione, per dieci (10) anni dalla data del primo acquisto da parte dell’utente finale. Per termini e condizioni complete, consultare il Certificato di Garanzia.  installati in maniera professionale i raccordi a pressare >B< One ed in conformità con le istruzioni di installazione e manutenzione, la gamma >B< One raccordo per acqua e gas, è garantita contro i difetti materiali derivanti da errori di fabbricazione, per dieci (10) anni dalla data del primo acquisto da parte dell’utente finale. Per termini e condizioni complete, consultare il Certificato di Garanzia.

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno del fabbricato e all’esterno, nonché interrato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema ULTRA SILENT è idoneo anche per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Caratteristiche e prestazioni di esercizio

• Tubi in PP-C/MD/PP-C e raccordi in PP-C/MD. I materiali che compongono il sistema ULTRA SILENT sono completamente riciclabili e realizzati in assenza di alogeni, cadmio e metalli pesanti.
• La temperatura del fluido evacuato all’interno del sistema può raggiungere per un breve periodo di tempo i 98°C, mentre per il lungo periodo la temperatura può raggiungere i 95°C
• Rigidità anulare pari a 4,0 kN/m² (SN4 secondo EN 1401)
• Coefficiente di dilatazione lineare pari a 0,09 mm/mk
• Resistenza al fuoco in Classe D-s2, d2 (in accordo alla EN 13501-1)
• Livello acustico pari a 23 dB/(A) Lin rilevato in laboratorio in ambiente di prova con 2 piani di caduta e fonometro posizionato al piano più basso, con portata di scarico di 4 litri/secondo (pari a 2 cassette wc scaricate contemporaneamente) e collari di fissaggio di uso comune normalmente in dotazione agli installatori idraulici (tipo Mupro giallo).
• Diametri di 32-40-50-75-90-110-125-160-200 mm.
• Peso di Kg. 1,480 per un tubo Ø 110 mm. da 1 bicchiere della lunghezza di 1 metro
• Per l’impiego del Polipropilene in presenza di sostanze chimiche contenute nel fluido evacuato, osservare con attenzione quanto prescritto nella relativa TABELLA di riferimento
• Garanzia di 10 anni contro difetti di fabbricazione

 RIDUZIONE IN OTTONE

Normativa del prodotto e campo di applicazione:

I raccordi filettati GEBO sono conformi alla norma EN 10242:1994 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati.
Così come prescrive la norma citata, i raccordi sono idonei per il trasporto di liquidi, aria, gas, acqua, gas combustibile, idrocarburi, ecc., secondo i limiti di pressione e temperatura.

1) Applicazioni normali:

Temperatura minima di servizio: –20 °C
Pressione alla temperatura minima di servizio: 25 bar
Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar
Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: da 20 a 25 bar (valori ottenuti per interpolazione)

2) Applicazioni speciali:

Per applicazioni speciali e temperature inferiori a –20 °C o altre diverse consultare l’ufficio tecnico di GEBO ITALIA Srl.

Serie di Passaggio, Incollaggio Filettato - BSP

Adattatore M-F Maschio incollaggio Femmina Filettato

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

(Frabopress Securfrabo)

Raccordi a pressare in rame e bronzo

per acqua e gas

FRABOPRESS KOMBI, con sistema Securfrabo, è una serie costituita da raccordi a pressare in rame e bronzo disponibile nella gamma dimensionale compresa tra 12 e 54 mm, applicabile sia per impianti convoglianti gas che acqua.

La guarnizione è caratterizzata da prestazioni chimico-fisiche in grado di soddisfare le esigenze di igiene ed atossicità necessarie per le applicazioni a contatto con acqua potabile. Il materiale del quale è costituita risulta conforme sia alla EN 681-1 (applicazioni acqua) che alla EN 549 (applicazioni gas).

I raccordi della serie FRABOPRESS KOMBI soddisfano contemporaneamente i requisiti indicati dalla UNI EN 11065 per la classe 1 (applicazione acqua) e 2 (applicazione gas) e sono caratterizzati dalla doppia marcatura di colore giallo e di colore blu. Gli attacchi filettati di collegamento ad altri sistemi sono realizzati mediante parti in bronzo filettate con imbocco a pressare. I filetti sono conformi alla normativa UNI EN 10226-1.

Serie di Passaggio, Incollaggio e filettato  Metrico - BSP

Manicotto FF Femmina filettato Femmina incollaggio
