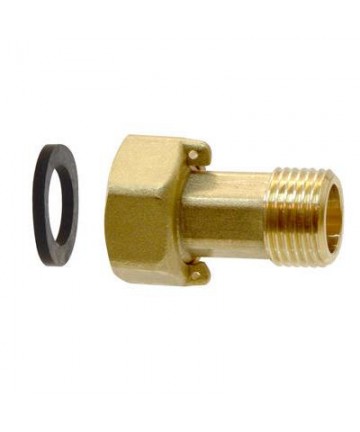

CODOLO CON CALOTTA PER CONTATORE 2"X2.1/2

5010 12

Niplex maschio cromato. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato

GOMITO CORTO IN OTTONE FEMMINA FEMMINA

Raccordi ad avvitare in ottone - Filetto Cilindrico

Raccordi ad avvitare in ottone

Dimensioni disponibili da 1/8” a 3”

Filetti cilindrici

Si raccomanda l’utilizzo di sigillanti anaerobici o teflon

Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Materiale raccordi Ottone CW617N-DW

Terminali filettati secondo ISO 228-1

Particolari da stampo secondo EN 12165

Particolari da barra secondo EN 12164

Dimensioni disponibili da 1/8” a 3”

Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

PORTAGOMMA OTTONE M.1/4X12

nipples forati in ottone OT 58 con attacco radiale consentono

PRESSIONE MASSIMA D’ESERCIZIO PN 40 bar

DIAMETRO NOMINALE DN vedere tabella

NATURA DEL FLUIDO acqua, aria, alcali,

idrocarburi, acidi, ecc.

Raccordo con staffa,filettato femmina 1/2, in ottone, con attacco per adattatore tubo rame, plastica o multistrato.

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE
INFO TECNICHE
Utilizzabili per adduzione acqua calda e fredda
in impianti idrico-sanitari* e di riscaldamento.I
raccordi filettati delle serie 2600 e serie 2700
sono adattabili per ogni tipo di installazione
idraulica, domestica, commerciale, industriale,
agricola per impianti di riscaldamento ed
igenico sanitari* e generalmente con qualsiasi
tipologia di fluido non corrosivo.
Prodotto interamente in italia

R179AM  R179MX013

Adattatore per tubi multistrato, PE-X e PB

NIPLES IN OTTONE RIDOTTO PESANTE FILETTO CONICO

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

 SCORREVOLE MASCHIO MASCHIO CON FILETTO LUNGO

Bocchettoni per Circolatore CON CHIUSURA F1"1/2 x Uscita 1" F

VALVOLA A SFERA DI CHIUSURA INCORPORATA

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

MANICOTTO IN OTTONE FF RIDOTTO

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

Valvola di bilanciamento e di misurazione del fusso. • Corpo interamente realizzato in ottone CR • Otturatore sagomato con guarnizione di chiusura in EPDM • Manopola a regolazione micrometrica • Dispositivo di memoria antimanomissione • Scala graduata con lettura a 360°

RACCORDO DIRITTO O SCORREVOLE IN OTTONE PER CASSONE CON FILETTO INTERNO
