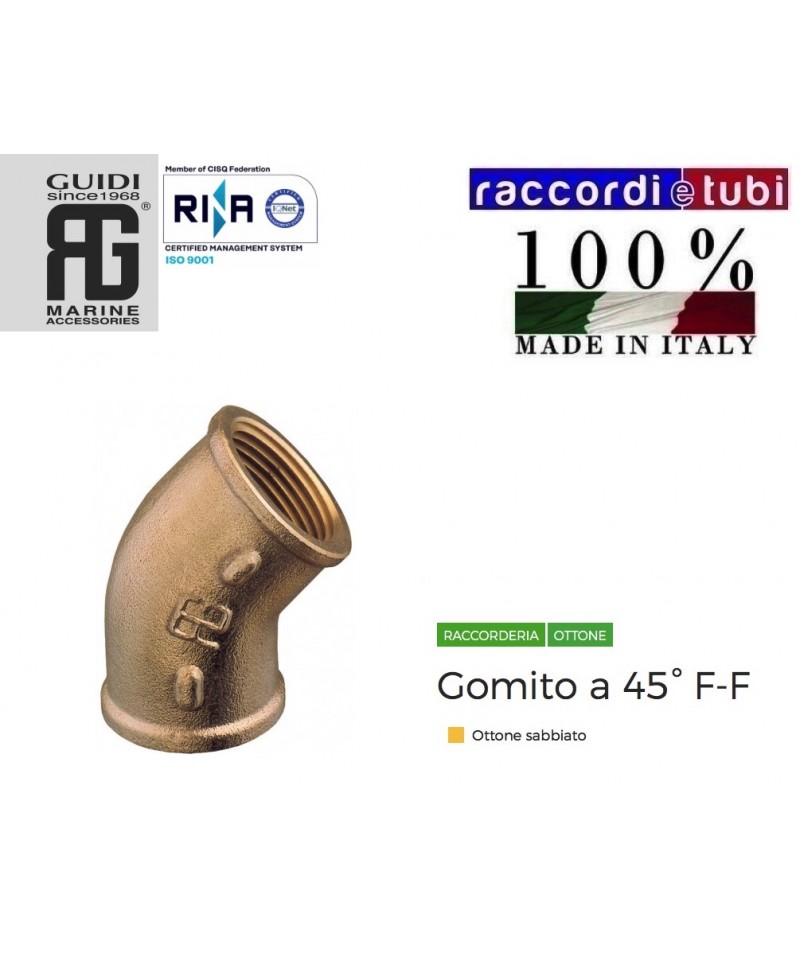

GOMITO OTTONE 45ø FF Ø 1.1/4

TAPPO OTTONE CROMATO FEMMINA  3/4''

Raccordo a muro femmina cromato. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati delle serie 2600 e serie 2700

sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Prodotto interamente in italia

Kit per tubi adattabile a tutti i nostri articoli con attacco

intercambiabile 24x19.

- adattatore per tubo multistrato E monopolimero

- anello stringitubo in ottone

- calotta cromata filetto 24x19

NIPLES CORTO IN OTTONE

Raccordi ad avvitare in ottone - Filetto Cilindrico

Raccordi ad avvitare in ottone

Dimensioni disponibili da 1/8” a 3”

Filetti cilindrici

Si raccomanda l’utilizzo di sigillanti anaerobici o teflon

Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Materiale raccordi Ottone CW617N-DW

Terminali filettati secondo ISO 228-1

Particolari da stampo secondo EN 12165

Particolari da barra secondo EN 12164

Dimensioni disponibili da 1/8” a 3”

Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

GOMITO OTTONE CROMATO MF1/2X3/4 CODOLO F.GIREVOLE

PROLUNGA OTTONE PESANTE maschio femmina

Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri

TE IN OTTONE FEMMINA FEMMINA FILETTO CORTO

Raccordi ad avvitare in ottone - Filetto Cilindrico

TE IN OTTONE FF A 90° IN OTTONE RIDOTTO CON RIDUZIONE AL CENTRO

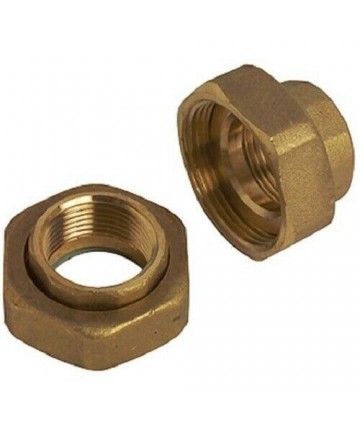

Bocchettoni per Circolatore Attacco F1.1/4x Uscita 1/2 F (Coppia)

RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push

 KRONOS PUSH

GIUNTO/FEMMINA

I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.

Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.

Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.

Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.

Caratteristiche dei raccordi Kronos Push:

1. Filettatura UNI ISO 7/1
2. Corpo ad alta sicurezza e inserimento rapido e profondo
3. Guarnizione conica autoadattante con elevata superficie di contatto per ACQUA e GAS
4. Anello di guida brevettata
5. Alta tenuta sul tubo
6. Montaggio ad innesto rapido del tubo con ghiera di fissaggio

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

 GOMITO IN OTTONE A 45°FF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI

Manicotto in ottone femmina femmina

Disponibili nelle misure da 1/8 a 3" pollici

Filettature realizzate secondo BSEN ISO 228-1 e 1254-4

Idonei all'accoppiamento con materiali realizzati secondo EN 12165, CW617N, e CW617N EN12164

Prolunga in ottone filetto cilindrico

 NIPPLE IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:

UNI EN 12165:11 CW617N per i particolari stampati

UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra
