Riferimento: 021069
GOMITO IN OTTONE A 45°MF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
GOMITO IN OTTONE A 45°MF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
Raccordo in ottone prolungato in tre pezzi,ideale per cassoni e serbatoi
CURVA IN OTTONE A 90° MF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
NIPPLE IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:
UNI EN 12165:11 CW617N per i particolari stampati
UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra
Descrizione
Giunti dielettrici per raccordare tubazioni di metalli differenti eliminando i rischi di corrosione dovuti alle correnti vaganti o a fenomeni elettrolitici.
Utilizzo per acqua, benzina, kerosene, olii minerali e vegetali
Caratteristiche tecniche
GOMITO IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:
UNI EN 12165:11 CW617N per i particolari stampati
UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1
Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.
Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

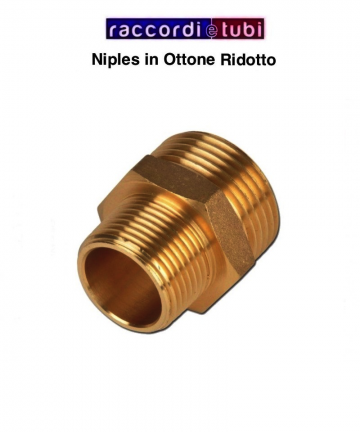

NIPLES IN OTTONE RIDOTTO PESANTE FILETTO CONICO DELLA DITTA GUIDI
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
PROLUNGA OTTONE PESANTE maschio femmina
Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri
LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1
Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.
Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.
RIDUZIONE OTTONE CROMATO 1/2''x3/8''

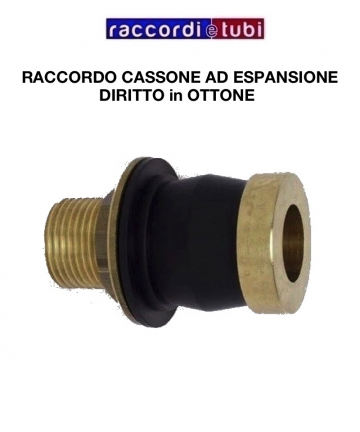

RACCORDO PER CASSONE AD ESPANSIONE DIRITTO OTTONE
"CON QUESTO RACCORDO SI EVITA DI LAVORARE ALL'INTERNO DEL CASSONE"
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
PROLUNGA IN OTTONE PESANTE CROMATO MASCHIO FEMMINA
