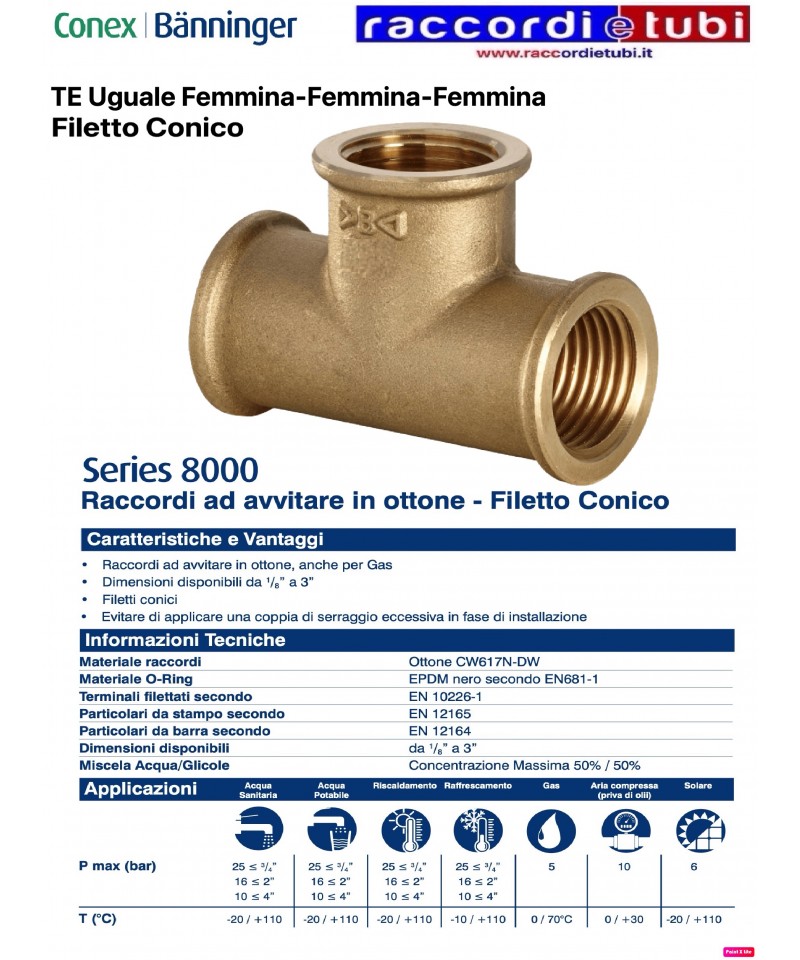

TE OTTONE FILETTO CONICO 3/4 IBP

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE
INFO TECNICHE
Utilizzabili per adduzione acqua calda e fredda
in impianti idrico-sanitari* e di riscaldamento.I
raccordi filettati delle serie 2600 e serie 2700
sono adattabili per ogni tipo di installazione
idraulica, domestica, commerciale, industriale,
agricola per impianti di riscaldamento ed
igenico sanitari* e generalmente con qualsiasi
tipologia di fluido non corrosivo.
Prodotto interamente in italia

Raccordo a T con 2 calotte girevoli. Distanza tra le battute 62 mm. Compreso di guarnizioni piane Temperatura massima di esercizio: 100 °C Pressione massima di esercizio: 10 bar

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

Kit di collegamento cromato per circolatore completo di calotta e guarnizione.

MASCHIO FEMMINA CROMATO 1"X1.1/2

RACCORDO PER CASSONE AD ESPANSIONE DIRITTO OTTONE

"CON QUESTO RACCORDO SI EVITA DI LAVORARE ALL'INTERNO DEL CASSONE"

TE IN OTTONE FF A 90° IN OTTONE RIDOTTO CON RIDUZIONE AL CENTRO

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati delle serie 2600 e serie 2700

sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Prodotto interamente in italia

Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: femmina-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N

Tappo maschio in Ottone Disponibili nelle misure da 1/8 a 3 pollici

Filettature realizzate secondo BSEN ISO 228-1 e 1254-4

Idonei all'accoppiamento con materiali realizzati secondo EN 12165, CW617N, e CW617N EN12164

TE IN OTTONE FF A 90° IN OTTONE RIDOTTO CON RIDUZIONE AL CENTRO

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

RIDUZIONE OTTONE GIALLA

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati delle serie 2600 e serie 2700

sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Prodotto interamente in italia

GHIERA OTTONE 3/4x1" MASCHIO FEMMINA CON BATTUTA

Raccordo in ottone portagomma in ottone per gas GPL DN.10

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)
