ADATTATORE FAR DA 24/19X1/2 FEMMINA 8870 30
Riduzione cromata che permette di passare da un fletto FAR 24x19 maschio ad un fletto 1/2” femmina. • Ogiva di tenuta con doppio O-Ring • Utilizzabile solo su attacchi FAR 24x19 maschio da Ø16mm
info@raccordietubi.it
Riferimento: *1512006

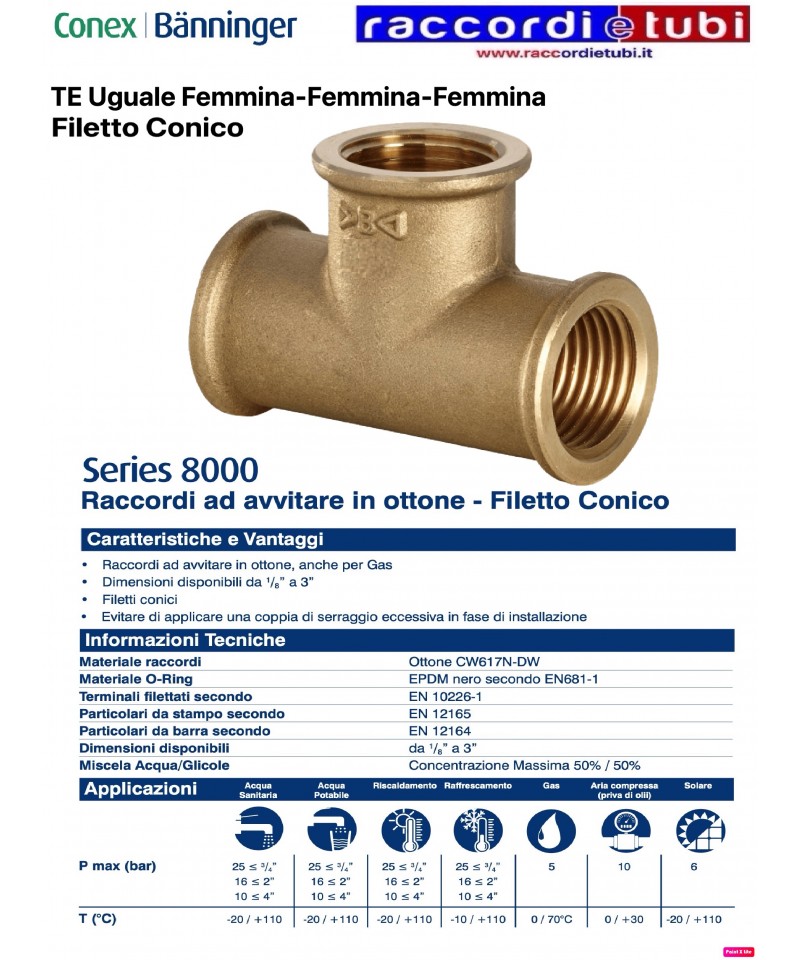

TE IN OTTONE FF A 90° IN OTTONE PESANTE FILETTO CONICO
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
TE IN OTTONE FF A 90° IN OTTONE PESANTE FILETTO CONICO
Riduzione cromata che permette di passare da un fletto FAR 24x19 maschio ad un fletto 1/2” femmina. • Ogiva di tenuta con doppio O-Ring • Utilizzabile solo su attacchi FAR 24x19 maschio da Ø16mm
Tappo maschio in Ottone Disponibili nelle misure da 1/8 a 3 pollici
Filettature realizzate secondo BSEN ISO 228-1 e 1254-4
Idonei all'accoppiamento con materiali realizzati secondo EN 12165, CW617N, e CW617N EN12164
nipples forati in ottone OT 58 con attacco radiale consentono
PRESSIONE MASSIMA D’ESERCIZIO PN 40 bar
DIAMETRO NOMINALE DN vedere tabella
NATURA DEL FLUIDO acqua, aria, alcali,
idrocarburi, acidi, ecc.
Valvola di zona a 2 vie (SOLO CORPO) MOTORIZZABILE cromata a sfera BOCCHETTONATA. • Corpo valvola a sfera: ottone CW617N • Guarnizioni di tenuta: O-Ring in EPDM e sedi in PTFE • Pressione nominale: 16 bar • Pressione massima diferenziale: 5 bar • Temperatura fuido: -10°C (con antigelo) 100°C • Fluidi utilizzabili: acqua e acqua con glicole • Attacchi: maschio-maschio • Passaggio totale
Gomito doppio monocono giallo. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato
Valvola di zona deviatrice a 3 vie (SOLO CORPO) MOTORIZZABILE cromata a sfera BOCCHETTONATA. • Corpo valvola a sfera: ottone CW617N • Guarnizioni di tenuta: O-Ring in EPDM e sedi in PTFE • Pressione nominale: 16 bar • Pressione massima diferenziale: 5 bar • Temperatura fuido: -10°C (con antigelo) 100°C • Fluidi utilizzabili: acqua e acqua con glicole • Attacchi: maschio-maschio • Passaggio totale
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
Collettore componibile cromato 3400 1
• Corpo in Ottone CB753S
• Attacchi intercambiabili per tubo rame, plastica e multistrato
• Attacchi laterali: 3/4” - 1” maschio-femmina
• Interasse derivazioni: 36mm
Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili
Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica
I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.
Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar
I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)
Raccordo portagomma maschio in ottone pesante
ADATTATORE PER TUBI PLASTICI R179X025 BASE 16X(12X2)
TUBO ESTERNO mm15 tubo interno mm8
per tubo in polietilene reticolaare tipo:Wisbo-Prandelli-Tiemme ecc..
Raccordo eccentrico cromato per collegamento in caso di sostituzione del corpo scaldante, con variazione di interasse. • Attacchi: femmina-maschio
Valvola di bilanciamento e di misurazione del fusso. • Corpo interamente realizzato in ottone CR • Otturatore sagomato con guarnizione di chiusura in EPDM • Manopola a regolazione micrometrica • Dispositivo di memoria antimanomissione • Scala graduata con lettura a 360°
nipples forati in ottone OT 58 con attacco radiale consentono
PRESSIONE MASSIMA D’ESERCIZIO PN 40 bar
DIAMETRO NOMINALE DN vedere tabella
NATURA DEL FLUIDO acqua, aria, alcali,
idrocarburi, acidi, ecc.
MANICOTTO RIDOTTO FILETTI FEMMINA FEMMINA IN OTTONE GIALLO
GOMITO IN OTTONE MASCHIO MASCHIO FILETTATURE CILINDRICHE
