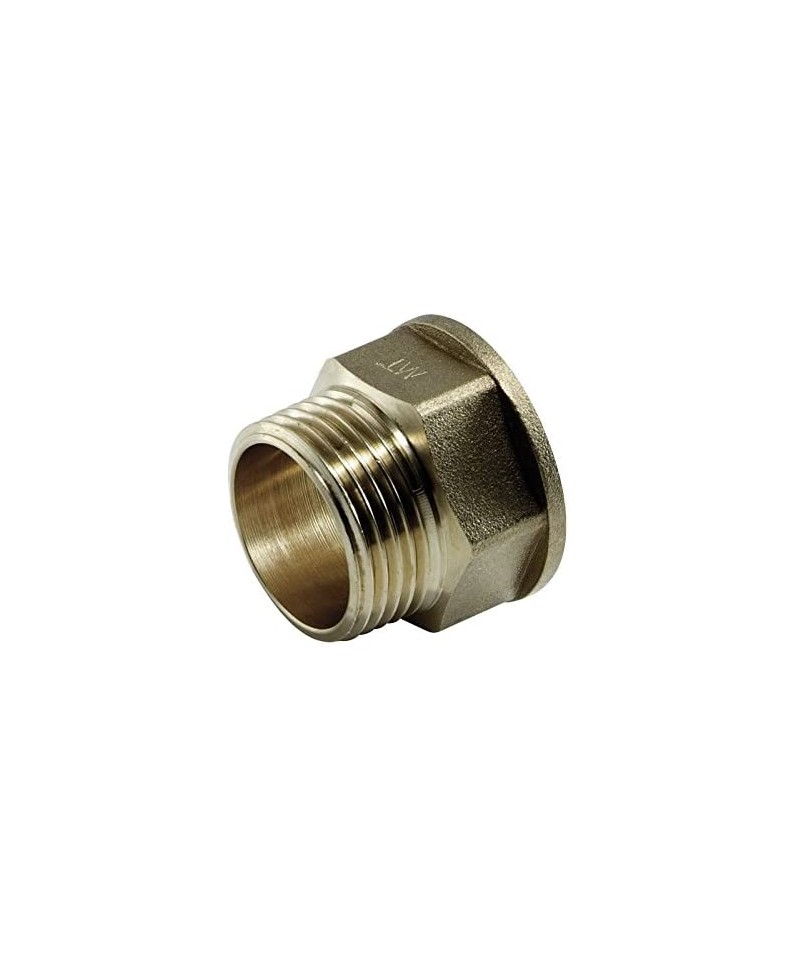

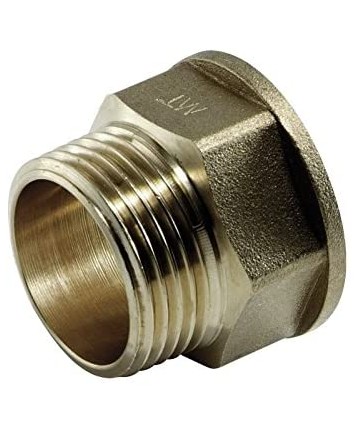

MANICOTTO OTTONE MF RIDOTTO 1.1/4X1.1/2

PORTAGOMMA IN OTTONE MASCHIO COMPOSTO DA TRE PEZZI TENUTA CONICA METALLICA GIRELLATO

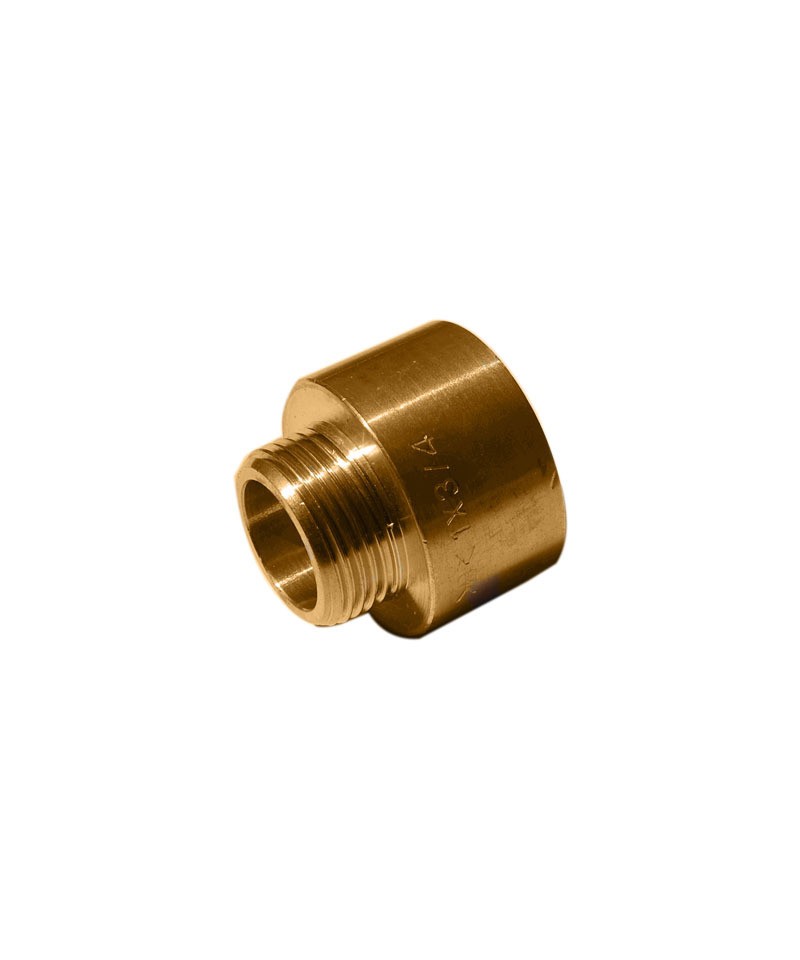

MANICOTTO IN OTTONE FF RIDOTTO

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

NIPLES CORTO IN OTTONE

Raccordi ad avvitare in ottone - Filetto Cilindrico

Raccordi ad avvitare in ottone

Dimensioni disponibili da 1/8” a 3”

Filetti cilindrici

Si raccomanda l’utilizzo di sigillanti anaerobici o teflon

Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Materiale raccordi Ottone CW617N-DW

Terminali filettati secondo ISO 228-1

Particolari da stampo secondo EN 12165

Particolari da barra secondo EN 12164

Dimensioni disponibili da 1/8” a 3”

Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

GOMITO IN OTTONE CON DERIVAZIONE A TRE VIE FILETTI FEMMINA

Descrizione

Giunti dielettrici per raccordare tubazioni di metalli differenti eliminando i rischi di corrosione dovuti alle correnti vaganti o a fenomeni elettrolitici.
Utilizzo per acqua, benzina, kerosene, olii minerali e vegetali

Caratteristiche tecniche

• Corpo in acciaio galvanizzato attacco F e in ottone attacco M. PN12.
• Temperatura massima: 110°C a 10 bar.
• Isolamento elettrico fino a 600 V con tubazione a secco.
• Elemento isolante esclusivo Watts GA1425
• per certificazioni vedi PDF allegato

Bocchettoni per Circolatore Attacco F 2"x Uscita 1" F (Coppia)

MANICOTTO RIDOTTO FILETTI FEMMINA FEMMINA IN OTTONE GIALLO

RACCORDO CURVO A TRE PEZZI M/F CON TENUTA OR

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

Valvola di bilanciamento e di misurazione del fusso. • Corpo interamente realizzato in ottone CR • Otturatore sagomato con guarnizione di chiusura in EPDM • Manopola a regolazione micrometrica • Dispositivo di memoria antimanomissione • Scala graduata con lettura a 360°

Valvola di zona deviatrice a 3 vie (SOLO CORPO) MOTORIZZABILE cromata a sfera BOCCHETTONATA. • Corpo valvola a sfera: ottone CW617N • Guarnizioni di tenuta: O-Ring in EPDM e sedi in PTFE • Pressione nominale: 16 bar • Pressione massima diferenziale: 5 bar • Temperatura fuido: -10°C (con antigelo) 100°C • Fluidi utilizzabili: acqua e acqua con glicole • Attacchi: maschio-maschio • Passaggio totale

PROLUNGA OTTONE PESANTE maschio femmina DIAMETRO 2"

PROLUNGA OTTONE PESANTE maschio femmina

Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri

Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: femmina-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N

 PROLUNGA IN OTTONE PESANTE CROMATO MASCHIO FEMMINA
