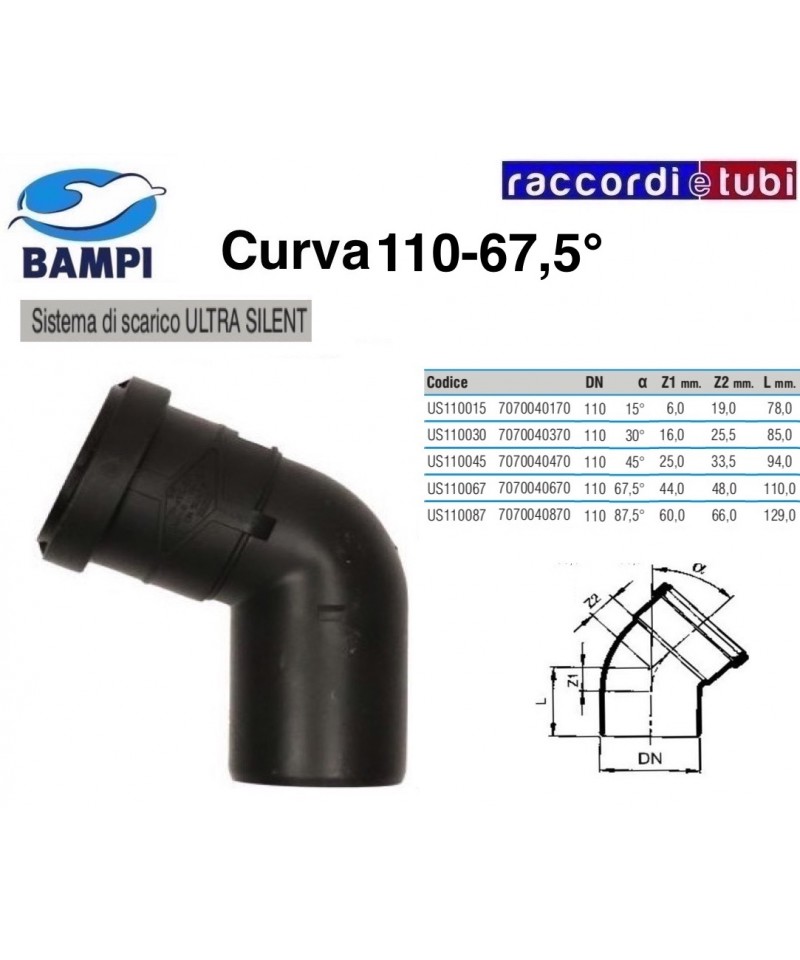

CURVA A INNESTO ULTRA SILENT DIAM..110 67°

ULTRA SILENT

Un innovativo sistema di scarico in polipropilene (PP) di colore nero RAL 9005 coestruso a 3 strati. La gamma disponibile con diametri da 32 a 200 mm è composta da tubazioni e raccordi rinforzati con cariche minerali (MD) che conferiscono al sistema doti di isolamento acustico, resistenza all’impatto, alla corrosione, all’abrasione e all’aggressione di sostanze chimiche disciolte negli scarichi civili ed industriali.

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno del fabbricato e all’esterno, nonché interrato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema ULTRA SILENT è idoneo anche per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno del fabbricato e all’esterno, nonché interrato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema ULTRA SILENT è idoneo anche per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Istruzioni per la progettazione

Il sistema di scarico idrico ULTRA SILENT può essere dimensionato secondo quanto prescritto dalla norma di riferimento progettuale, la UNI EN 12056-2. Secondo tali prescrizioni, per la realizzazione della ventilazione del sistema di scarico, possono essere utilizzati tubi e raccordi del sistema ULTRA SILENT o, in alternativa, valvole di ventilazione BAMVENT. In osservanza al DPCM 5/12/1997 sui requisiti acustici passivi all’interno degli edifici (Legge vigente in Italia), il sistema di scarico idrico ULTRA SILENT offre apprezzabili prestazioni di fonoisolamento certificate in accordo alla EN 14366 presso l’Istituto Fraunhöfer di Stoccarda.

Modalità d’installazione

Sistema leggero, semplice e veloce da installare grazie alla giunzione con innesto, assicurata da guarnizione elastomerica. La connessione con bicchiere garantisce l’adeguato spazio per eventuali dilatazioni dell’impianto con una tenuta affidabile e garantita nel tempo. Il sistema in polipropilene ULTRA SILENT è compatibile alla connessione con altri materiali plastici in PP/PE-HD/PVC nei diametri standard.

Accessori per l’installazione

Al sistema in polipropilene ULTRA SILENT sono associati tutta una serie di accessori utili alla realizzazione degli impianti di scarico, tra i quali:

• Valvole per la ventilazione dello scarico
• Valvole antiriflusso
• Sistemi tagliafuoco (manicotti – bande – sacchetti)
• Guaine desolidarizzanti monostrato
• Lastre fonoisolanti a triplice strato
• Collari di fissaggio e ancoraggio delle tubazioni
• Collari di tenuta antisfilamento

Condizioni particolari

La peculiare composizione del sistema ULTRA SILENT determina caratteristiche di tenace robustezza, soprattutto in situazioni ambientali di freddo rigido, con una resistenza all’urto (testata in laboratorio) sino alla temperatura di -20°C. Inoltre, in caso di urto o foro accidentale, il sistema può essere riparato velocemente tramite termosaldatura praticata da mano esperta con apposita attrezzatura.

Ambito applicativo

Sistema per lo scarico dei reflui conforme alla EN 1451-1 in Classe BD (all’interno del fabbricato e all’esterno, nonché interrato) idoneo per impianti in edifici nei quali è richiesta conformità in materia di isolamento acustico a destinazione residenziale, industriale e commerciale, pubblici e ricettivi come ospedali, case di riposo e RSA, alberghi, scuole, luoghi di culto. Il sistema ULTRA SILENT è idoneo anche per la realizzazione di impianti di ventilazione e areazione, estrazione, aspirazione polveri.

Caratteristiche e prestazioni di esercizio

• Tubi in PP-C/MD/PP-C e raccordi in PP-C/MD. I materiali che compongono il sistema ULTRA SILENT sono completamente riciclabili e realizzati in assenza di alogeni, cadmio e metalli pesanti.
• La temperatura del fluido evacuato all’interno del sistema può raggiungere per un breve periodo di tempo i 98°C, mentre per il lungo periodo la temperatura può raggiungere i 95°C
• Rigidità anulare pari a 4,0 kN/m² (SN4 secondo EN 1401)
• Coefficiente di dilatazione lineare pari a 0,09 mm/mk
• Resistenza al fuoco in Classe D-s2, d2 (in accordo alla EN 13501-1)
• Livello acustico pari a 23 dB/(A) Lin rilevato in laboratorio in ambiente di prova con 2 piani di caduta e fonometro posizionato al piano più basso, con portata di scarico di 4 litri/secondo (pari a 2 cassette wc scaricate contemporaneamente) e collari di fissaggio di uso comune normalmente in dotazione agli installatori idraulici (tipo Mupro giallo).
• Diametri di 32-40-50-75-90-110-125-160-200 mm.
• Peso di Kg. 1,480 per un tubo Ø 110 mm. da 1 bicchiere della lunghezza di 1 metro
• Per l’impiego del Polipropilene in presenza di sostanze chimiche contenute nel fluido evacuato, osservare con attenzione quanto prescritto nella relativa TABELLA di riferimento
• Garanzia di 10 anni contro difetti di fabbricazione
