Riferimento: 735318

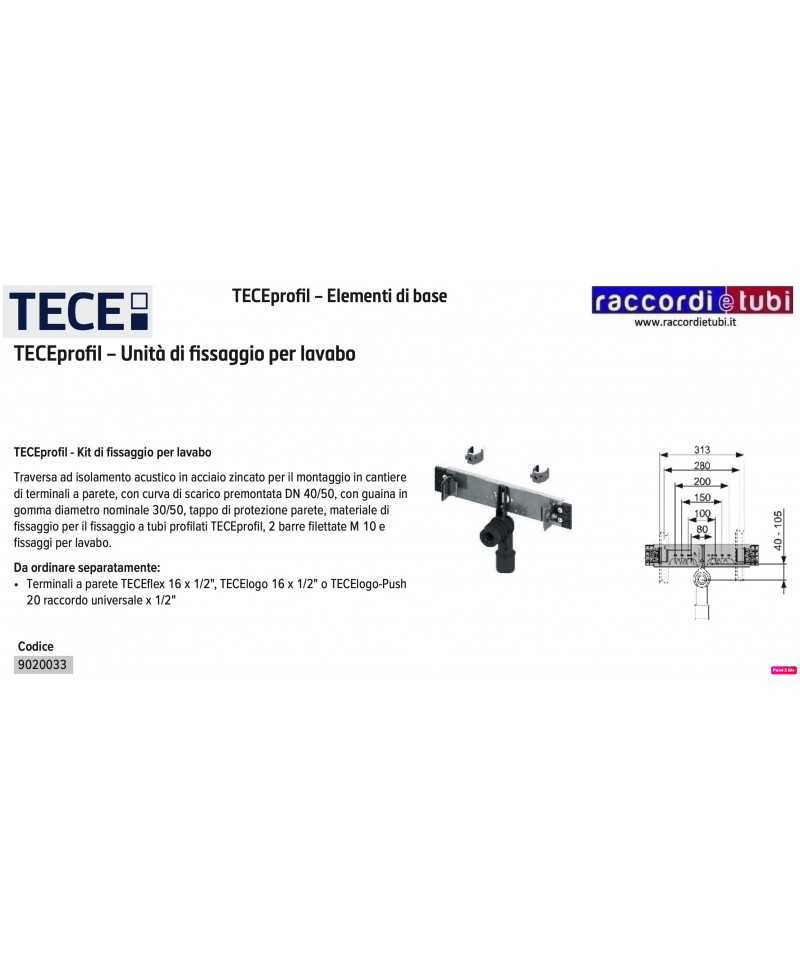

TECEprofil - Kit di fissaggio per lavabo
Traversa ad isolamento acustico in acciaio zincato per il montaggio in cantiere
di terminali a parete, con curva di scarico premontata DN 40/50, con guaina in
gomma diametro nominale 30/50, tappo di protezione parete, materiale di
fissaggio per il fissaggio a tubi profilati TECEprofil, 2 barre filettate M 10 e
fissaggi per lavabo.
Da ordinare separatamente:
• Terminali a parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push
20 raccordo universale x 1/2"
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
TECEprofil - Kit di fissaggio per lavabo
Traversa ad isolamento acustico in acciaio zincato per il montaggio in cantiere
di terminali a parete, con curva di scarico premontata DN 40/50, con guaina in
gomma diametro nominale 30/50, tappo di protezione parete, materiale di
fissaggio per il fissaggio a tubi profilati TECEprofil, 2 barre filettate M 10 e
fissaggi per lavabo.
Da ordinare separatamente:
• Terminali a parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push
20 raccordo universale x 1/2"
TECEprofil - Tappo terminale con rivestimento in gomma per tubo profilato
TECEprofil - Modulo lavabo, altezza di montaggio 1120 mm
Per il fissaggio a tubi profilati TECEprofil o per l'installazione in pareti con
strutture metalliche o in legno, come modulo fronte parete o ad angolo.
Unita completamente premontata, composta da:
• Telaio di montaggio autoportante con superficie verniciata a polvere
• Due perni di supporto M 10, distanza regolabile in altezza e lateralmente
• Traversa per rubinetteria con isolamento acustico per il fissaggio di
terminali a parete
• Curva di scarico DN 40/50, con guaina in gomma NW 30/50 (che funziona
anche da guarnizione) incluso tappo di protezione parete
Ordinare separatamente:
• Terminali a parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push
20 raccordo universale x 1/2"
• Fissaggio per il montaggio singolo a parete fronte muro, angolare o in
struttura in legno
• Traversa per rubinetteria sotto intonaco e sopra intonaco 9020041
TECEprofil - Giunto angolare
Giunto angolare per unire saldamente ad angolo retto i tubi profilati
TECEprofil; unita premontata in acciaio zincato; vite a brugola M 5 (SW 3) e
molla di compressione.
TECEprofil - Kit di fissaggio per lavatrice
Per l'installazione orizzontale o verticale in una struttura portante TECEprofil.
Composta da:
• Traversa in acciaio zincato per il fissaggio di sifone e terminale a parete
• Sifone per l'installazione in parete per lavatrice, DN 40/50
• Attacco per flessibile cromato
• Rosetta cromata
• Materiale di fissaggio per l'applicazione a un montante TECEprofil
Da ordinare separatamente:
• Terminali a parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push
20 raccordo universale x 1/2"
TECEprofil - Fissaggio doppio
Per l'ancoraggio contemporaneo di due tubi profilati TECEprofil alla parete.
Per profondita della struttura portante da 140 a 220 mm. Unita premontata in
acciaio zincato, incluso materiale di fissaggio.
TECEprofil - Piedino di supporto per pareti libere
Per l'irrigidimento di strutture portanti TECEprofil indipendenti.
Composta da:
• Piedino di supporto in acciaio zincato
• Materiale di fissaggio per l'applicazione al pavimento della struttura rustica
• Materiale di fissaggio per l'applicazione a una struttura portante TECEprofil
TECEprofil - Piede di regolazione
Piede di regolazione per telaio di supporto TECEprofil. Consente il fissaggio di
pareti TECEprofil preassemblate a soffitto o sul pavimento
Modulo WC con installazione placca di azionamento "easy fit" e tubo
corrugato per il collegamento di WC bidet elettronici. Per il fissaggio alle
strutture TECEprofil o per l'installazione in pareti con montanti in legno o
metallo e come modulo fronte-parete o ad angolo; adatto anche per
l'assemblaggio singolo.
Cassetta Uni per azionamento frontale:
• Serbatoio di sicurezza in materiale plastico ad alta resistenza, testato in
conformita a EN 14055
• Cassetta completamente preassemblata e sigillata
• Collegamento cassetta con filetto 1/2" FE sul lato, compatibile con
adattatori rapidi
• Volume serbatoio 10 litri; volume di scarico standard preimpostato 6 litri, il
volume di scarico puo essere reimpostato in qualsiasi momento a 4,5/7,5/9
litri; volume di scarico parziale 3 litri per sistema a doppio scarico; il volume
residuo puo essere utilizzato immediatamente per un risciacquo di pulizia.
• Isolata contro la condensa
• Per placche di azionamento TECE e rubinetteria di azionamento WC
• Puo essere utilizzata come cassetta a scarico singolo o doppio
• Sistema "easy fit" per il montaggio delle placche di azionamento
• Tunnel di installazione con apertura a zip, puo essere accorciato senza
attrezzi
• Valvola idraulica di riempimento a bassa rumorosita, rubinetteria gruppo 1
a norma DIN 4109
Telaio modulo:
• Autoportante, verniciato a polvere
• Due perni filettati con dado M 12 per il fissaggio del sanitario
• Curva di scarico WC DN 90 con adattatore giunto DN 90/100, in PP
• Adattatore giunto idoneo anche per installazione orizzontale
• Set di collegamento WC DN 90
• Scatola di collegamento WC con guscio di protezione e condotto per
allacciamento universale dei WC bidet (controllare la posizione di
collegamento), con scatola di giunzione e copertura per trasformatore.
E possibile aggiungere un fissaggio per sanitari ceramici con altezza della
seduta di 48 cm, in conformita con DIN 18040-1 (DIN 18040-1: Costruzione
di edifici accessibili – Principi di progettazione – Parte 1: Edifici accessibili al
pubblico).
Da ordinare separatamente:
• Placca di azionamento WC (vedi sezione placche)
• Raccordo per strutture di pareti, angolari o pareti solide in legno
• Sportellino per l'inserimento di tavolette igienizzanti (opzionale)
• TECEone set aggiuntivo per pareti leggere (opzionale)
Nota:
Quando si utilizzano sanitari WC con una ridotta superficie di contatto
(= distanza dal centro del perno di fissaggio al bordo inferiore della superficie
di appoggio inferiore a 18 cm) - ad esempio, V & B Memento, Subway 2.0 - e
necessario installare nella parte inferiore della struttura il set di montanti in
acciaio 9041029.
TECEprofil - Piede di regolazione
Piede di regolazione per telaio di supporto TECEprofil. Consente il fissaggio di
pareti TECEprofil preassemblate a soffitto o sul pavimento
TECEprofil - Morsetto multiplo
Per il fissaggio ai tubi profilati e a traverse TECEprofil di materiali di altri
produttori.
Composta da:
• Vite e dado M 8
• Lamiere in alluminio zincato
TECEprofil - Giunto universale
Per il collegamento di tubi profilati TECEprofil a qualsiasi angolo.
Unita premontata in acciaio zincato.
TECEprofil - Kit di fissaggio per dispositivo di arresto e contatore
Supporto per fissare saldamente i comuni dispositivi di arresto e contatori con
fascette stringitubo; regolabile in continuo in altezza e distanza.
Unita premontata composta da:
• Due fascette stringitubo con gomma fonoisolante
• Materiale per il fissaggio a un tubo profilato TECEprofil
TECEprofil - Lastra di fissaggio per inserti supplementari, 200 mm x 200
mm
Piastra per fissare in modo stabile strutture supplementari, per es armadi con
specchiera in strutture portanti TECEprofil; in legno impiallacciato per
costruzioni conforme a DIN 68705.
TECEprofil - Modulo per bidet sospeso, altezza di montaggio 1120 mm
Per il fissaggio a tubi profilati TECEprofil o per l'installazione in pareti con
strutture metalliche o in legno, come modulo fronte parete o ad angolo.
Unita completamente premontata, composta da:
• Telaio di montaggio autoportante con superficie verniciata a polvere e due
piedini regolabili da 0 a 200 mm
• Due perni di supporto e dadi M 12
• Allacciamento per scarico regolabile a piacere in altezza
• Curva di scarico DN 40/50, con guaina in gomma NW 30/50 (che funziona
anche da guarnizione) incluso tappo di protezione parete
Da ordinare separatamente:
• Parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push 20
raccordo universale x 1/2"
• Fissaggio per il montaggio a parete fronte muro, angolare o in struttura in legno
TECEprofil - Angolare di fissaggio
Angolare per il fissaggio di tubi profilati TECEprofil alla parete. Unita
premontata in acciaio zincato, incluso materiale di fissaggio.
TECEprofil - Modulo WC con cassetta Octa II, da 8 cm, altezza di
installazione 1120 mm
Modulo WC con sistema "easy fit" per il montaggio delle placche. Per il
fissaggio ai tubolari TECEprofil o per l'installazione in strutture con montanti in
legno o metallo oppure fronte parete o ad angolo; adatto inoltre per
l'assemblaggio come blocco singolo.
Cassetta Octa II da 8 cm, per azionamento frontale:
• Serbatoio di sicurezza in materiale plastico ad alta resistenza, testato in
conformita a EN 14055
• Cassetta completamente preassemblata e sigillata
• Collegamento cassetta con filetto 1/2" FE superiore, compatibile con
adattatori rapidi
• Volume serbatoio 7 litri; volume di scarico standard preimpostato a 6 litri, il
volume di scarico puo essere reimpostato in qualsiasi momento a 4,5 litri;
volume di scarico parziale 3 litri per sistema a doppio scarico Possibilita di
impostare opzionalmente un volume di scarico di 4/2 litri
• Isolato contro la condensa
• Per placche di azionamento TECE e rubinetteria di azionamento WC
• Puo essere utilizzata come cassetta a scarico singolo o doppio
• Sistema "easy fit" per il montaggio delle placca di azionamento
• Tunnel di installazione con apertura a zip, puo essere accorciato senza
attrezzi
• Valvola idraulica di riempimento a bassa rumorosita, rubinetteria gruppo 1
a norma DIN 4109
Telaio modulo:
• Autoportante, verniciato a polvere
• Due perni di fissaggio M 12 con dado
• Curva di scarico WC DN 90/90 PE-HD, con tappo di protezione
• Set di collegamento WC DN 90
• Adatto per massetti fino a 30 cm
• Interasse di fissaggio sanitario 180 mm o 230 mm
• Con fissaggio a parete
