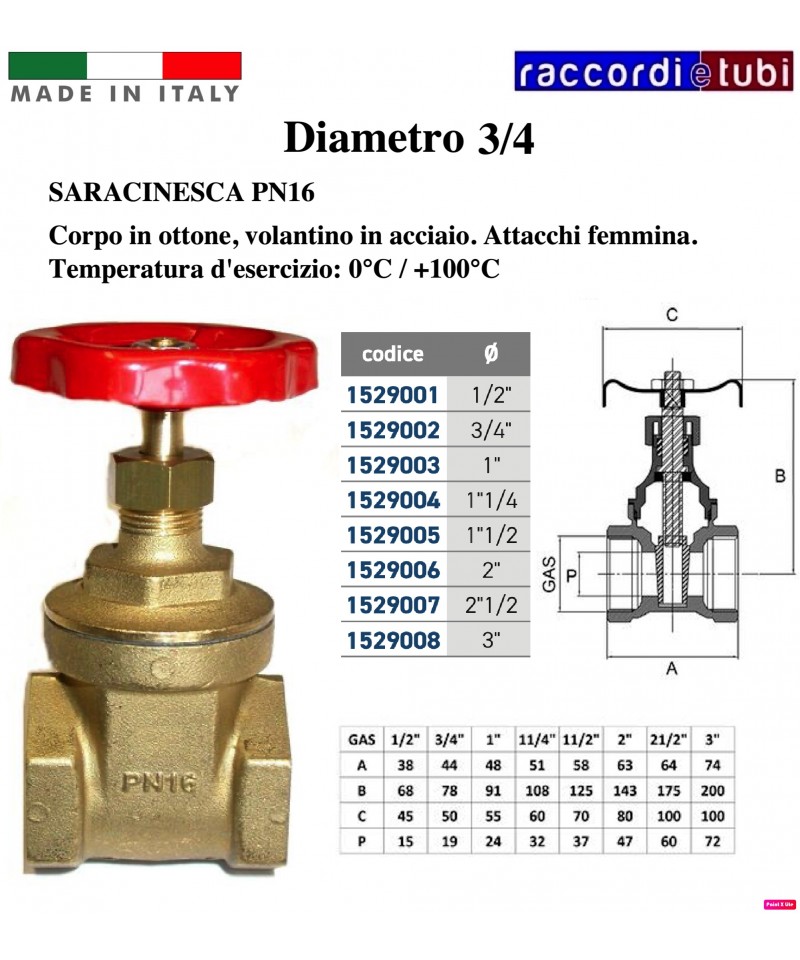

SARACINESCA DIAMERTO 3/4'' PN16 IN OTTONE

Valvola d’intercettazione CROMATA a sfera a squadra con doppia calotta mobile
• Corpo a sfera in ottone stampato CW617N
• Sfera cromata

• Guarnizioni di tenuta in EPDM
• Pressione nominale: 16bar
• Temperatura massima di esercizio: 95°C • Attacchi: femmina-femmina



EUROFLY MASCHIO FEMMINA

Valvola a farfalla in ottone, a passaggio totale, filettatura M/F, con sistema di regolazione del flusso

Per caratteristiche piu' dettagliate vedi PDF allegato

SARACINESCA IN OTTONE PESANTE  PN16

RUBINETTO OTTONE CROMATO PER GAS 1/2X1/2 MF DIRITTO CON GIRELLO

Serie EUROFLY

Articolo 600001

Valvola a farfalla in ottone, a passaggio totale F/F con leva corta e sistema di regolazione del flusso.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 90°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar (20°C)

CARATTERISTICHE SPECIFICHE:
• la valvola MINIBALL, a passaggio ridotto è disponibile in una elevata gamma che permette una notevole varietà di impiego, particolarmente dove esistono spazi ridotti.

Campi di utilizzo:
per il limitato ingombro e per la qualità della finitura, la MINIBALL viene utilizzato principalmente nei segmenti a vista degli impianti idrosanitari, nel riscaldamento domestico, nel campo dell’aria compressa e come scarico di serbatoi.

Estremità filettate:
• di serie  femmina e maschio a norme UNI ISO 228/1. Su richiesta sono disponibili attacchi femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
levetta, taglio cacciavite, levetta cromata.
Colori disponibili: nero e cromato lucido.
• Per diagramma pressione/temperatura vedi pag. 41.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi da -15°C a 90°C
Limiti di pressione: per fluidi da 25 bar


CARATTERISTICHE SPECIFICHE:

• il COLLETTORE O possiede le stesse caratteristiche di tenuta della serie ASTER da cui deriva.

Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
è indicata in impianti di riscaldamento per le batterie di collettori.

Estremità filettate:
• di serie femmina a norme UNI ISO 228/1.
• codola e girello (tenuta metallica O-ring).

Organi di manovra:
farfalla alluminio.
Colori disponibili: nero, rosso, e blu.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

CARATTERISTICHE TECNICHE:

Limiti di temperatura:
per fluidi da -15°C a 90°C
per gas da -15°C a 60°C (FF)
Limiti di pressione:
per fluidi    10 bar (20°C)
per gas: MOP5 (FF)

CARATTERISTICHE SPECIFICHE:

La valvola SPACE raggruppa in un solo articolo un raccordo a “L” ed una valvola a sfera.

Farfalla frontale brevettata:
facilità di manovra.
Valvola a squadra:
montaggio rapido ed economico.
Sistema compatto:
consente batterie di collettori ravvicinate ed uso di cassette ad incasso ridotte.
Passaggio:    totale.
Stelo:    antiscoppio.
Guarnizioni laterali:
PTFE alta resistenza.
Tenuta superiore:
3 guarnizioni.
1 anello PTFE alta resistenza.
2 O-ring bassa pressione.

Campi di utilizzo:
la valvola SPACE è indicata in impianti di riscaldamento per le batterie di collettori.

Misure:
1/2” - 3/4” – 1”- 1” 1/4.

Estremità filettate:
• femmina a norme ISO 228/1.
• codola e girello (tenuta metallica O-ring)

Organi di manovra:
farfalla in alluminio rossa, blu, gialla e nera.

Il senso del flusso è inoltre rilevabile dalla marcatura sullo stelo di manovra.



CARATTERISTICHE TECNICHE:

Limiti di temperatura:
per fluidi da -15°C a 90°C
per gas da -15°C a 60°C (FF)
Limiti di pressione:
per fluidi    10 bar (20°C)
per gas: MOP5 (FF)

CARATTERISTICHE SPECIFICHE:

La valvola SPACE raggruppa in un solo articolo un raccordo a “L” ed una valvola a sfera.

Farfalla frontale brevettata:
facilità di manovra.
Valvola a squadra:
montaggio rapido ed economico.
Sistema compatto:
consente batterie di collettori ravvicinate ed uso di cassette ad incasso ridotte.
Passaggio:    totale.
Stelo:    antiscoppio.
Guarnizioni laterali:
PTFE alta resistenza.
Tenuta superiore:
3 guarnizioni.
1 anello PTFE alta resistenza.
2 O-ring bassa pressione.

Campi di utilizzo:
la valvola SPACE è indicata in impianti di riscaldamento per le batterie di collettori.

Misure:
1/2” - 3/4” – 1”- 1” 1/4.

Estremità filettate:
• femmina a norme ISO 228/1.
• codola e girello (tenuta metallica O-ring)

Organi di manovra:
farfalla in alluminio rossa, blu, gialla e nera.

Il senso del flusso è inoltre rilevabile dalla marcatura sullo stelo di manovra.



Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Passaggio: totale.Leva in acciaio Rossa
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.
Colori disponibili: nero, rosso.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

LEVA INOX 316L PER VALVOLE  EFFEBI MODELLO ASTER

R4 - VALVOLA CON CONNESSIONE RAPIDA SUL TUBO FLESSIBILE

VERSIONE DIN-EN15069 PER TUBI FLESSIBILI DIN-EN14800

Passaggio: totale.Leva rossa in alluminio a farfalla
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.


• K4.0 è un kit di intercettazione compatto
• Intercettazione generale
• Provvisto del box Sandwich incassabile e ispezionabile
• La connessione FASTEC® permette di lavorare comodi e in sicurezza
• Le placche di copertura compatte permettono l'ispezione delle intercettazioni
• Il Design delle placche permette l’installazione a vista
• Intercettazione TOP-ENTRY® estraibile con sfera antibloccaggio Soft Turn® a passaggio totale

Serie EUROFLY

Articolo 600500

Valvola a farfalla in ottone con Bocchettone ,a passaggio totale M/F con leva corta e sistema di regolazione del flusso

CARATTERISTICHE TECNICHE:

Limiti di temperatura:
per fluidi da -15°C a 90°C
per gas da -15°C a 60°C (FF)
Limiti di pressione:
per fluidi    10 bar (20°C)
per gas: MOP5 (FF)

CARATTERISTICHE SPECIFICHE:

La valvola SPACE raggruppa in un solo articolo un raccordo a “L” ed una valvola a sfera.

Farfalla frontale brevettata:
facilità di manovra.
Valvola a squadra:
montaggio rapido ed economico.
Sistema compatto:
consente batterie di collettori ravvicinate ed uso di cassette ad incasso ridotte.
Passaggio:    totale.
Stelo:    antiscoppio.
Guarnizioni laterali:
PTFE alta resistenza.
Tenuta superiore:
3 guarnizioni.
1 anello PTFE alta resistenza.
2 O-ring bassa pressione.

Campi di utilizzo:
la valvola SPACE è indicata in impianti di riscaldamento per le batterie di collettori.

Misure:
1/2” - 3/4” – 1”- 1” 1/4.

Estremità filettate:
• femmina a norme ISO 228/1.
• codola e girello (tenuta metallica O-ring)

Organi di manovra:
farfalla in alluminio rossa, blu, gialla e nera.

Il senso del flusso è inoltre rilevabile dalla marcatura sullo stelo di manovra.



Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.
