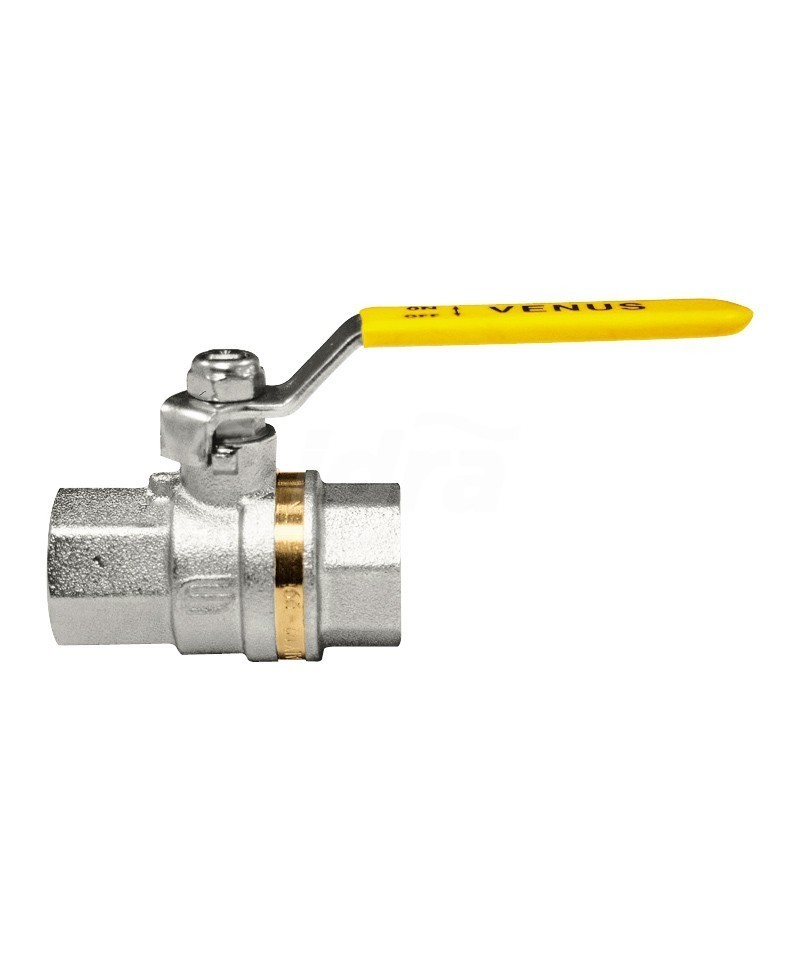

EFFEBI Venus 1031Gl Valvola Sfera Ø1" Femmina/Femmina Con Sicurezza - 1031G206L

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per gas  da -20°C a   60°C
Limiti di pressione: per gas  MOP5 (20)

CARATTERISTICHE SPECIFICHE:

•  la valvola VENUS, è stata progettata secondo la norma EN331 relativa alle valvole a sfera per gas fino al 2”.
Per le sue caratteristiche costruttive assicura una elevata affidabilità di funzionamento alle basse e bassissime pressioni, proprie degli impianti per gas.

Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, leva acciaio, cappuccio quadro, cappuccio presa stradale, cappuccio piombabile, farfalla sigillabile. Colori disponibili: giallo.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio,

SARACINESCA IN OTTONE PESANTE  PN16

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 100°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: con sistema di sicurezza a premistoppa regolabile.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: DSS4® Dynamic Sealing System (brevetto internazionale)
4 guarnizioni coniche antifrizione in PTFE a regolazione automatica a tenuta dinamica
Sistema ideale per utilizzi ad alto numero di cicli, alta e bassa pressione.

Campi di utilizzo:
la serie DELTA a tre vie a passaggio totale, è utilizzata per la deviazione del flusso senza arresto e la manovra avviene come per una valvola normale.
Viene utilizzata per la distribuzione acqua, riscaldamento industriale e civile, impianti idrici, oleodinamici e pneumatici, per fluidi non aggressivi.
Viene utilizzata come valvola deviatrice.

Estremità filettate:
• di serie femmina a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio.
Colori disponibili: nero.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 90°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar (20°C)

CARATTERISTICHE SPECIFICHE:
• la valvola MINIBALL, a passaggio ridotto è disponibile in una elevata gamma che permette una notevole varietà di impiego, particolarmente dove esistono spazi ridotti.

Campi di utilizzo:
per il limitato ingombro e per la qualità della finitura, la MINIBALL viene utilizzato principalmente nei segmenti a vista degli impianti idrosanitari, nel riscaldamento domestico, nel campo dell’aria compressa e come scarico di serbatoi.

Estremità filettate:
• di serie  femmina e maschio a norme UNI ISO 228/1. Su richiesta sono disponibili attacchi femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
levetta, taglio cacciavite, levetta cromata.
Colori disponibili: nero e cromato lucido.
• Per diagramma pressione/temperatura vedi pag. 41.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Valvola d’intercettazione CROMATA a sfera a squadra con calotta mobile. • Corpo e sfera in ottone stampato CW617N
• Sfera cromata
• Guarnizioni di tenuta in EPDM
• Pressione nominale: 16bar
• Temperatura massima di esercizio: 95°C
• Attacchi: maschio-femmina
• Attacco maschio: eurokonus con inserto testa piana


LEVA INOX 316L PER VALVOLE  EFFEBI MODELLO ASTER

Valvola d’intercettazione CROMATA a sfera a squadra con calotta mobile. • Corpo e sfera in ottone stampato CW617N
• Sfera cromata
• Guarnizioni di tenuta in EPDM
• Pressione nominale: 16bar
• Temperatura massima di esercizio: 95°C
• Attacchi: maschio-femmina
• Attacco maschio: eurokonus con inserto testa piana


CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 100°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: con sistema di sicurezza a premistoppa regolabile.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: DSS4® Dynamic Sealing System (brevetto internazionale)
4 guarnizioni coniche antifrizione in PTFE a regolazione automatica a tenuta dinamica
Sistema ideale per utilizzi ad alto numero di cicli, alta e bassa pressione.

Campi di utilizzo:
la serie DELTA a tre vie a passaggio totale, è utilizzata per la deviazione del flusso senza arresto e la manovra avviene come per una valvola normale.
Viene utilizzata per la distribuzione acqua, riscaldamento industriale e civile, impianti idrici, oleodinamici e pneumatici, per fluidi non aggressivi.
Viene utilizzata come valvola deviatrice.

Estremità filettate:
• di serie femmina a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio.
Colori disponibili: nero.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

R4 - VALVOLA CON CONNESSIONE RAPIDA SUL TUBO FLESSIBILE

VERSIONE DIN-EN15069 PER TUBI FLESSIBILI DIN-EN14800

RUBINETTO OTTONE CROMATO PER GAS 1/2X1/2 MF SQUADRA CON GIRELLO

EUROFLY MASCHIO FEMMINA

Valvola a farfalla in ottone, a passaggio totale, filettatura M/F, con sistema di regolazione del flusso

Per caratteristiche piu' dettagliate vedi PDF allegato

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi da -15°C a 90°C
Limiti di pressione: per fluidi da 25 bar


CARATTERISTICHE SPECIFICHE:

• il COLLETTORE O possiede le stesse caratteristiche di tenuta della serie ASTER da cui deriva.

Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
è indicata in impianti di riscaldamento per le batterie di collettori.

Estremità filettate:
• di serie femmina a norme UNI ISO 228/1.
• codola e girello (tenuta metallica O-ring).

Organi di manovra:
farfalla alluminio.
Colori disponibili: nero, rosso, e blu.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Valvola d’intercettazione CROMATA a sfera a squadra con doppia calotta mobile
• Corpo a sfera in ottone stampato CW617N
• Sfera cromata

• Guarnizioni di tenuta in EPDM
• Pressione nominale: 16bar
• Temperatura massima di esercizio: 95°C • Attacchi: femmina-femmina



EUROFLY MASCHIO FEMMINA

Valvola a farfalla in ottone, a passaggio totale, filettatura M/F, con sistema di regolazione del flusso

Per caratteristiche piu' dettagliate vedi PDF allegato
