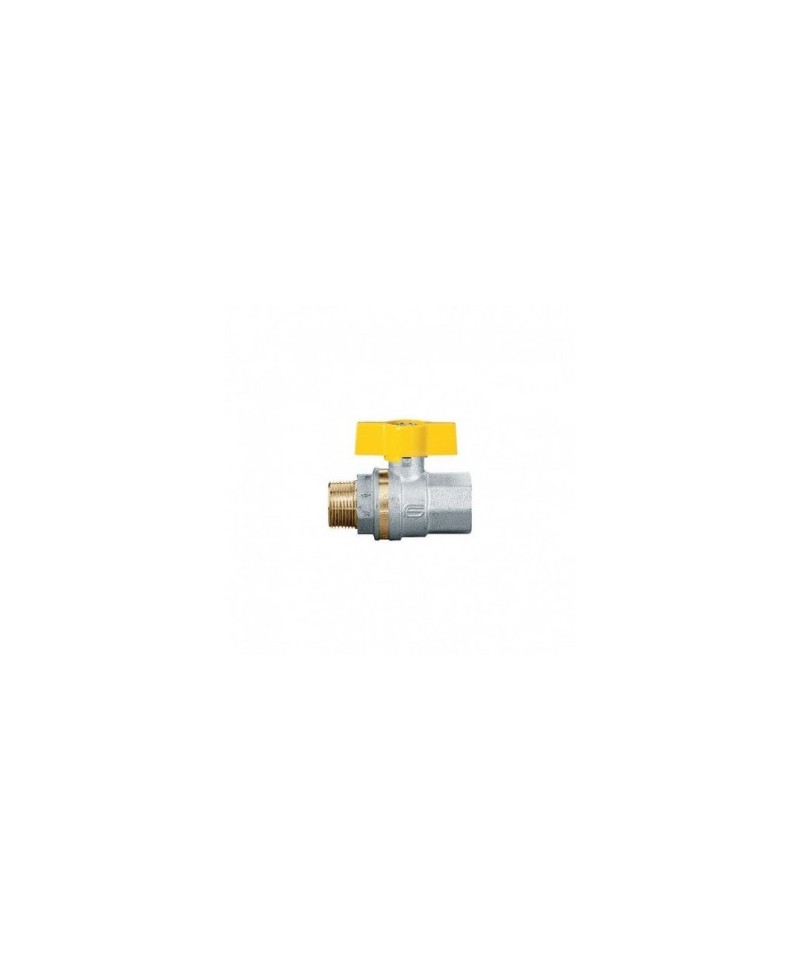

Riferimento: 114111
tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.
Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo categoria 2).
Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).
Organi di manovra:
leva alluminio, farfalla a
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.
Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo categoria 2).
Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).
Organi di manovra:
leva alluminio, farfalla a
Serie EUROFLY
Articolo 600000
Valvola a farfalla in ottone, a passaggio totale, filettatura F/F, con sistema di regolazione del flusso.
CARATTERISTICHE TECNICHE:
Limiti di temperatura: per fluidi da -15°C a 90°C
Limiti di pressione: per fluidi da 25 bar
CARATTERISTICHE SPECIFICHE:
• il COLLETTORE O possiede le stesse caratteristiche di tenuta della serie ASTER da cui deriva.
Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.
Campi di utilizzo:
è indicata in impianti di riscaldamento per le batterie di collettori.
Estremità filettate:
• di serie femmina a norme UNI ISO 228/1.
• codola e girello (tenuta metallica O-ring).
Organi di manovra:
farfalla alluminio.
Colori disponibili: nero, rosso, e blu.
Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.
CARATTERISTICHE TECNICHE:
Limiti di temperatura: per gas da -20°C a 60°C Limiti di pressione: per gas MOP5
Organi di manovra:
farfalla alluminio.
Colori disponibili: giallo
CARATTERISTICHE SPECIFICHE:
Passaggio: totale (1/2”x3/4”) - ridotto (1/2”x1/2”).
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.
tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.
RUBINETTO GAS DIRITTO CON STAFFA 1/2 MASCHIO MASCHIO
EUROFLY MASCHIO FEMMINA
Valvola a farfalla in ottone, a passaggio totale, filettatura M/F, con sistema di regolazione del flusso
Per caratteristiche piu' dettagliate vedi PDF allegato
LEVA INOX 316L PER VALVOLE EFFEBI MODELLO ASTER
K201BC10100 K2.1 KIT VALV. GAS DN15 AD “U” TC 3/4”
Valvola d’intercettazione CROMATA a sfera a squadra con calotta mobile. • Corpo e sfera in ottone stampato CW617N
• Sfera cromata
• Guarnizioni di tenuta in EPDM
• Pressione nominale: 16bar
• Temperatura massima di esercizio: 95°C
• Attacchi: maschio-femmina
• Attacco maschio: eurokonus con inserto testa piana
Serie EUROFLY
Articolo 600001
Valvola a farfalla in ottone, a passaggio totale F/F con leva corta e sistema di regolazione del flusso.
EUROFLY MASCHIO FEMMINA
Valvola a farfalla in ottone, a passaggio totale, filettatura M/F, con sistema di regolazione del flusso
Per caratteristiche piu' dettagliate vedi PDF allegato
CARATTERISTICHE TECNICHE:
Limiti di temperatura: per fluidi da -10°C a 90°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar (20°C)
CARATTERISTICHE SPECIFICHE:
• la valvola MINIBALL, a passaggio ridotto è disponibile in una elevata gamma che permette una notevole varietà di impiego, particolarmente dove esistono spazi ridotti.
Campi di utilizzo:
per il limitato ingombro e per la qualità della finitura, la MINIBALL viene utilizzato principalmente nei segmenti a vista degli impianti idrosanitari, nel riscaldamento domestico, nel campo dell’aria compressa e come scarico di serbatoi.
Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 228/1. Su richiesta sono disponibili attacchi femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).
Organi di manovra:
levetta, taglio cacciavite, levetta cromata.
Colori disponibili: nero e cromato lucido.
• Per diagramma pressione/temperatura vedi pag. 41.
Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.
RUBINETTO NCASSO SOFT TURN DN15 F 1/2” NEUTRO
"PARTI ESTERNE DA ORDINARE A PARTE"
Valvola a sfera f/f a squadra per gas combustibili con serratura di morosità e presa di pressione da 1/4”, nichelata.
CARATTERISTICHE TECNICHE:
Limiti di temperatura: per gas da -20°C a 60°C
Limiti di pressione: MOP5
CARATTERISTICHE SPECIFICHE:
Passaggio: ridotto.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE
2 guarnizioni coniche antifrizione in PTFE
auto-assestanti.
1 O-Ring.
Campi di utilizzo:
La valvola VENUS CONTATORE viene utilizzata dopo il contatore con la possibilità di essere collegata ad una staffa, permette di effettuare la prova impianto attraverso la presa di pressione da 1/4” situata sotto la farfalla.
la valvola VENUS CONTATORE risponde alla norma 7129 che prescrive :” la prova di tenuta deve essere eseguita prima di mettere in servizio l’impianto utilizzando l’apposita presa di pressione a valle del punto di inizio….” E tale presa di pressione può essere parte della valvola intercettazione.
Estremità filettate:
• ingresso: girello 1”1/4 attacco contatore = ISO228
uscita: attacco femmina UNI ISO 7/1 (UNI EN 10226)
Organi di manovra:
farfalla alluminio nella versione standard piombabile o versione con serratura a chiave a 25 cifrature.
• Disponibile su richiesta la chiave Passepartout
o di morosità (K031A001).
• Le guarnizioni dell’attacco contatore non sono fornite.
tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a
CARATTERISTICHE TECNICHE:
Limiti di temperatura: per fluidi da -15°C a 90°C
Limiti di pressione: per fluidi da 25 bar
CARATTERISTICHE SPECIFICHE:
• il COLLETTORE O possiede le stesse caratteristiche di tenuta della serie ASTER da cui deriva.
Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.
Campi di utilizzo:
è indicata in impianti di riscaldamento per le batterie di collettori.
Estremità filettate:
• di serie femmina a norme UNI ISO 228/1.
• codola e girello (tenuta metallica O-ring).
Organi di manovra:
farfalla alluminio.
Colori disponibili: nero, rosso, e blu.
Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.
