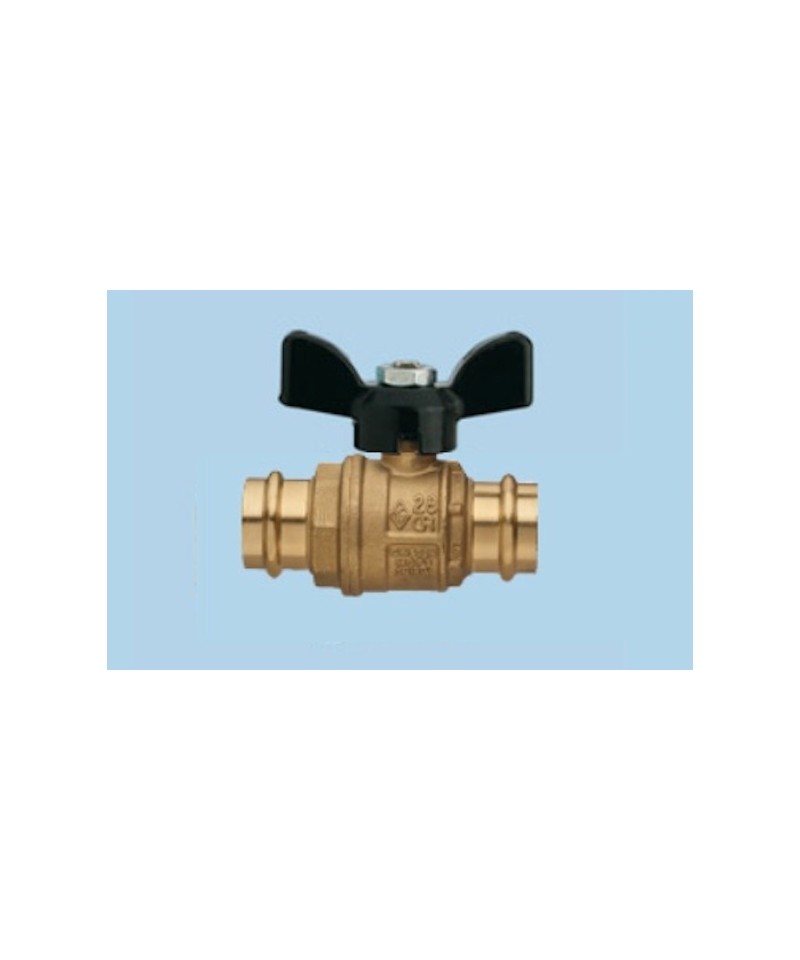

VALVOLA SFERA RB A PRESSARE 18X18 A FARFALLA

Valvola d’intercettazione CROMATA a sfera a squadra con calotta mobile. • Corpo e sfera in ottone stampato CW617N
• Sfera cromata
• Guarnizioni di tenuta in EPDM
• Pressione nominale: 16bar
• Temperatura massima di esercizio: 95°C
• Attacchi: maschio-femmina
• Attacco maschio: eurokonus con inserto testa piana


tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, lev

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 100°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar

CARATTERISTICHE SPECIFICHE:

Passaggio: totale.
Stelo: con sistema di sicurezza a premistoppa regolabile.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: DSS4® Dynamic Sealing System (brevetto internazionale)
4 guarnizioni coniche antifrizione in PTFE a regolazione automatica a tenuta dinamica
Sistema ideale per utilizzi ad alto numero di cicli, alta e bassa pressione.

Campi di utilizzo:
la serie DELTA a tre vie a passaggio totale, è utilizzata per la deviazione del flusso senza arresto e la manovra avviene come per una valvola normale.
Viene utilizzata per la distribuzione acqua, riscaldamento industriale e civile, impianti idrici, oleodinamici e pneumatici, per fluidi non aggressivi.
Viene utilizzata come valvola deviatrice.

Estremità filettate:
• di serie femmina a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio.
Colori disponibili: nero.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

RUBINETTO OTTONE CROMATO PER GAS 1/2X3/4 MF DIRITTO CON GIRELLO

PN 16.

Ottone nichelato secondo EN 12165.Filettatura Gas, ISO 228/1.Temperatura massima 100o C.

Molla in inox AISI 304.

Maniglia a farfalla in alluminio rosso

Serie EUROFLY

Articolo 600301

Valvola a farfalla in ottone, a passaggio totale M/F con leva corta e sistema di regolazione del flusso.

Serie       EURO-SFER

Articolo  1900

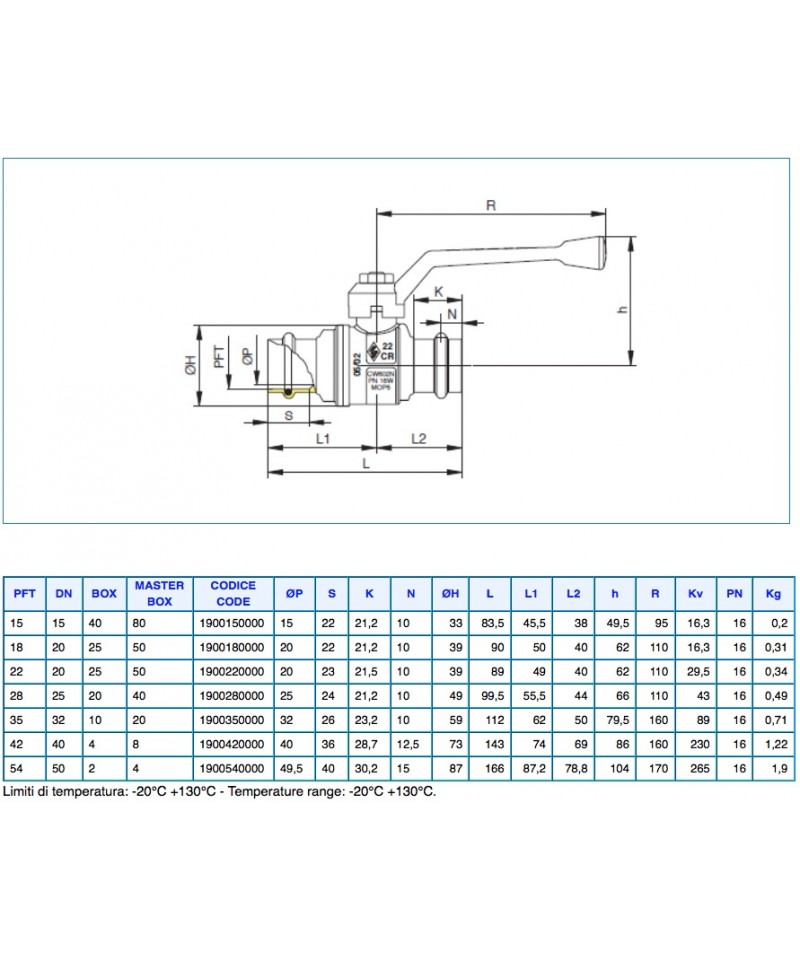

Valvola a sfera a passaggio totale, con attacco pressare/pressare profilo V, leva in alluminio.

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi da -15°C a 90°C
Limiti di pressione: per fluidi da 25 bar


CARATTERISTICHE SPECIFICHE:

• il COLLETTORE O possiede le stesse caratteristiche di tenuta della serie ASTER da cui deriva.

Passaggio: totale.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
è indicata in impianti di riscaldamento per le batterie di collettori.

Estremità filettate:
• di serie femmina a norme UNI ISO 228/1.
• codola e girello (tenuta metallica O-ring).

Organi di manovra:
farfalla alluminio.
Colori disponibili: nero, rosso, e blu.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Passaggio: totale.Leva rossa in alluminio a farfalla
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.


CARATTERISTICHE TECNICHE:

Limiti di temperatura: per gas  da -20°C a 60°C
Limiti di pressione: MOP5

CARATTERISTICHE SPECIFICHE:

Passaggio: ridotto.
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 4 guarnizioni
1 anello PTFE
2 guarnizioni coniche antifrizione in PTFE
auto-assestanti.
1 O-Ring.

Campi di utilizzo:
La valvola VENUS CONTATORE  viene utilizzata dopo il contatore  con  la possibilità di essere collegata ad una staffa, permette di effettuare la prova impianto attraverso la presa di pressione da 1/4”  situata  sotto la farfalla.
la valvola VENUS CONTATORE risponde alla norma 7129 che prescrive :” la prova di tenuta deve essere eseguita prima di mettere in servizio l’impianto utilizzando l’apposita presa di pressione a valle del punto di inizio….” E tale presa di pressione può essere parte della valvola intercettazione.

Estremità filettate:
• ingresso: girello 1”1/4 attacco contatore = ISO228
uscita: attacco  femmina  UNI ISO 7/1 (UNI EN 10226)

Organi di manovra:
farfalla alluminio nella versione standard piombabile o versione con serratura a chiave a 25 cifrature.

• Disponibile su richiesta  la chiave Passepartout
   o di morosità (K031A001).

• Le guarnizioni dell’attacco contatore non sono fornite.

tutte le valvole rispettano la direttiva  97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a

CARATTERISTICHE TECNICHE:

Limiti di temperatura: per fluidi    da -10°C a 90°C
Limiti di pressione: per fluidi fino a un massimo di 10 bar (20°C)

CARATTERISTICHE SPECIFICHE:
• la valvola MINIBALL, a passaggio ridotto è disponibile in una elevata gamma che permette una notevole varietà di impiego, particolarmente dove esistono spazi ridotti.

Campi di utilizzo:
per il limitato ingombro e per la qualità della finitura, la MINIBALL viene utilizzato principalmente nei segmenti a vista degli impianti idrosanitari, nel riscaldamento domestico, nel campo dell’aria compressa e come scarico di serbatoi.

Estremità filettate:
• di serie  femmina e maschio a norme UNI ISO 228/1. Su richiesta sono disponibili attacchi femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
levetta, taglio cacciavite, levetta cromata.
Colori disponibili: nero e cromato lucido.
• Per diagramma pressione/temperatura vedi pag. 41.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

Serie EUROFLY

Articolo 600301

Valvola a farfalla in ottone, a passaggio totale M/F con leva corta e sistema di regolazione del flusso.

Valvola a sfera f/f a squadra per gas combustibili con serratura di morosità e presa di pressione da 1/4”, nichelata.

Serie       EUROFLY

Articolo  600000

Valvola a farfalla in ottone, a passaggio totale, filettatura F/F, con sistema di regolazione del flusso.

Passaggio: totale.Leva in acciaio Rossa
Stelo: antiscoppio.
Guarnizioni laterali: PTFE vergine ad alta resistenza.
Tenuta superiore: 3 guarnizioni:
1 anello in PTFE - alta pressione.
2 O-ring - bassa pressione.

Campi di utilizzo:
la serie ASTER garantisce buone prestazioni negli impianti di riscaldamento industriale e civile, idrici, pneumatici e agricoli.

Estremità filettate:
•  di serie  femmina e maschio a norme UNI ISO 228/1.

Organi di manovra:
leva alluminio, leva acciaio, farfalla alluminio, volantino RALLENTY.
Colori disponibili: nero, rosso.

Tutte le valvole rispettano la direttiva 97/23/CE e vengono testate al 100% con prova di tenuta pneumatica a controllo elettronico.

tenuta superiore: 4 guarnizioni
1 anello PTFE - alta pressione.
2 guarnizioni coniche antifrizione in PTFE
- media e bassa pressione.
1 O-Ring - bassa pressione.

Campi di utilizzo:
la serie VENUS è particolarmente raccomandata negli impianti di distribuzione del gas della 1ª - 2ª - 3ª famiglia (EN 437).
*su richiesta la valvola è disponibile con certificato ATEX.
(norma ATEX 94/9/CE gruppo  categoria 2).

Estremità filettate:
• di serie femmina e maschio a norme UNI ISO 7/1 (UNI EN 10226).

Organi di manovra:
leva alluminio, farfalla alluminio, lev
