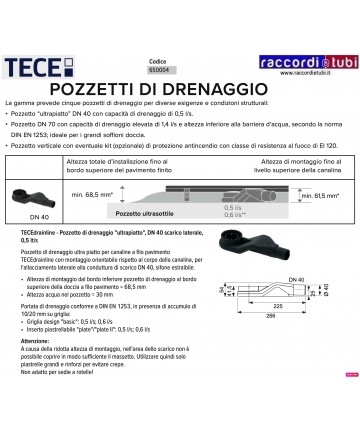

TECEdrainline - "ultraflacher" Ablaufkasten, DN 40 seitlicher Ablauf,

0,5 lt/s

Ultraflacher Ablaufkasten für Bodenebene Rinnen

TECEdrainline mit drehbarer Montage in Bezug auf den Rinnenkörper, für

die seitliche Anschlussleitung DN 40, abnehmbarer Siphon.

• Montagehöhe vom unteren Rand des Ablaufkastens bis zur Oberkante

der Dusche auf Bodenebene = 68,5 mm

• Wasserhöhe im Ablaufkasten = 30 mm

Ablaufleistung gemäß DIN EN 1253, bei Ablagerungen von

10/20 mm auf dem Gitter:

• Design-Gitter "basic": 0,5 l/s; 0,6 l/s

• Fliesen-insert "plate"/"plate II": 0,5 l/s; 0,6 l/s

Achtung:

Aufgrund der geringen Montagehöhe kann im Bereich des Ablaufs der

Estrich nicht ausreichend abgedeckt werden. Daher sollten nur

große Fliesen und Verstärkungen verwendet werden, um Risse zu vermeiden.

Nicht geeignet für Rollstühle!

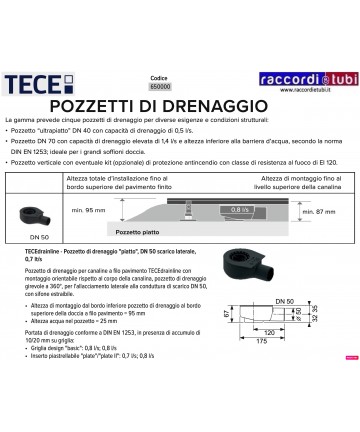

TECEdrainline - Flacher Ablassschacht, DN 50 seitlicher Abfluss,

0,7 lt/s

Ablassschacht für TECEdrainline Fußbodenrinnen mit drehbarer Montage an der Rinnenkörper, drehbarer Ablassschacht

um 360°, für seitlichen Anschluss an die DN 50 Abflussleitung,

mit herausnehmbarem Siphon.

• Montagehöhe vom unteren Rand des Ablassschachts bis zur oberen

Rand der Dusche auf Boden = 95 mm

• Wassertiefe im Schacht = 25 mm

Abflussleistung gemäß DIN EN 1253, bei einer Ansammlung von

10/20 mm auf dem Gitter:

• Designgitter "basic": 0,8 l/s; 0,8 l/s

• Fliesenfähiger Einsatz "platte"/"platte II": 0,7 l/s; 0,8 l/s

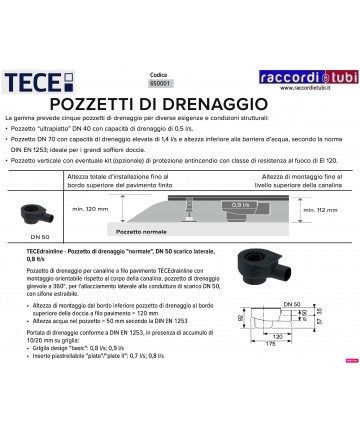

TECEdrainline - "Normaler" Ablassschacht, DN 50 seitlicher Ablauf,

0,8 lt/s

Ablassschacht für Rinnen mit Boden TECEdrainline mit

verstellbare Montage relativ zum Schachtkörper, drehbarer

Ablassschacht um 360°, für seitlichen Anschluss an die DN 50 Abflussleitung,

mit herausnehmbarem Siphon.

• Montagehöhe vom unteren Rand des Ablassschachts bis zur Oberkante

der Dusche auf Boden = 120 mm

• Wasserhöhe im Schacht = 50 mm gemäß DIN EN 1253

Entwässerungsleistung gemäß DIN EN 1253, bei Ansammlung von

10/20 mm auf dem Gitter:

• Designgitter "basic": 0,8 l/s; 0,9 l/s

• Flieseneinsatzelement "plate"/"plate II": 0,7 l/s; 0,8 l/s

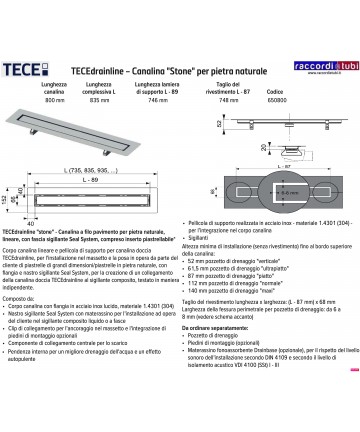

TECEdrainline "stein" - Rinne mit rand Bodenbelag für Naturstein,(SIPOLE. SEE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, inklusive pflasterbarem Einsatz*

Körper der linearen Rinne und Unterstützungsmembran für die Duschrinne

TECEdrainline, für die Installation im Estrich und die Verlegung durch den

Kunden von großen Fliesen/Natursteinfliesen, mit

Flansch und Dichtband Seal System, um eine Verbindung

der Duschrinne TECEdrainline zum geprüften Verbunddichtstoff herzustellen.

Zusammengesetzt aus:

• Rinnenkörper mit Flansch aus glänzendem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Unterlage für die Installation durch

den Kunden im flüssigen oder streifenförmigen Verbunddichtstoff

• Befestigungsclips zum Verankern im Estrich und zur Integration von

optionalen Montagefüßen

• Zentralkomponente für den Abfluss

• Innenneigung für bessere Wasserableitung und einen selbstreinigenden

• Unterstützungsmembran aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Verkleidung) bis zur oberen Kante

der Rinne:

• 52 mm Entwässerungsbehälter "vertikal"

• 61,5 mm Entwässerungsbehälter "ultraflach"

• 87 mm Entwässerungsbehälter "flach"

• 112 mm Entwässerungsbehälter "normal"

• 140 mm Entwässerungsbehälter "maxi

Schnitt der Verkleidung Länge x Breite: (L - 87 mm) x 68 mm

Breite des Perimeter-Schlitzes für den Entwässerungsbehälter: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Entwässerungsbehälter

• Montagefüße (optional)

• Schalldämmmatte Drainbase (optional), zur Einhaltung des Schallschutzes

gemäß DIN 4109 und entsprechend dem

Schallschutzniveau VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

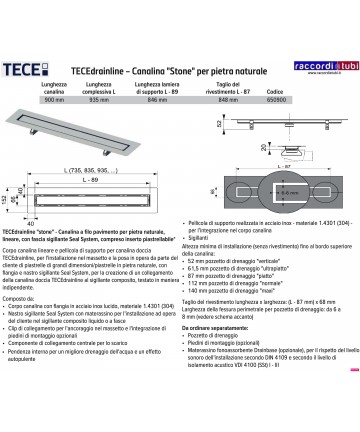

TECEdrainline "stein" - Rinne für fließenden Boden für Naturstein,(SIFONEN. SEHE ART.650004-650000-650001)

linear, mit Dichtband Seal System, inklusive fliesenfähigem Einsatz*

Körper der linearen Rinne und Trägerschicht für Duschrinne

TECEdrainline, zur Installation im Estrich und die Verlegung durch den

Kunden von großen Fliesen/Natursteinfliesen, mit

Flansch und Dichtband Seal System, zur Erstellung einer Verbindung

der Duschrinne TECEdrainline zur Kompositdichtmasse, unabhängig getestet.

Zusammensetzung:

• Rinnenkörper mit Flansch aus poliertem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Unterlage für die Installation durch

den Kunden in der flüssigen oder streifenförmigen Kompositdichtmasse

• Verbindungsclip zur Verankerung im Estrich und Integration von

optionalen Montagesockeln

• Zentrale Verbindungskomponente für die Entwässerung

• Innenneigung für eine bessere Wasserableitung und einen selbstreinigenden

• Trägerschicht aus Edelstahl - Material 1.4301 (304) -

zur Integration in den Rinnenkörper

•Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zur Oberkante

der Rinne:

• 52 mm „vertikaler“ Ablaufbehälter

• 61,5 mm „ultra-flacher“ Ablaufbehälter

• 87 mm „flacher“ Ablaufbehälter

• 112 mm „normaler“ Ablaufbehälter

• 140 mm „maximaler“ Ablaufbehälter

Belagschnitt Länge x Breite: (L - 87 mm) x 68 mm

Breite der perimeterale Fuge für Ablaufbehälter: von 6 bis

8 mm (siehe Schema nebenan)

Separat zu bestellen:

• Ablaufbehälter

• Montagesockel (optional)

• Schallschutzmatte Drainbase (optional), zur Einhaltung des Geräuschpegels

der Installation gemäß DIN 4109 und nach dem Schallschutzlevel VDI 4100 (SSt) I - III

FÜR WEITERE DETAILLIERTE INFORMATIONEN LADEN SIE DAS ANGEFÜGTE PDF HERUNTER

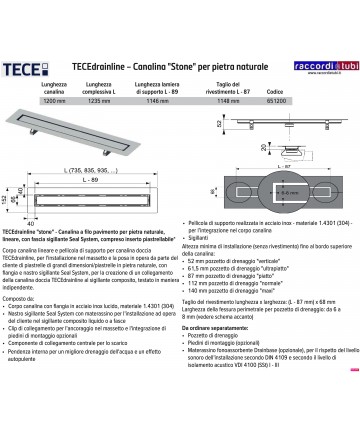

TECEdrainline "stone" - Rinne für flächige Naturstein-Boden, (SYFON. SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, einschließlich fliesenverlegbarem Einleger*

Linearer Rinnenkörper und Unterstützungsschicht für die Duschrinne

TECEdrainline, zur Installation im Estrich und zur Verlegung durch den

Kunden von großformatigen Fliesen/Natursteinen, mit

Flansch und Dichtband Seal System, zur Herstellung einer Verbindung

der TECEdrainline Duschrinne mit dem compositiven Dichtmittel, unabhängig getestet.

Zusammengesetzt aus:

• Rinnenkörper mit Flansch aus glänzendem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Matte zur Installation durch

den Kunden im flüssigen oder streifenförmigen Dichtmittel

• Verbindungsklammer für die Verankerung im Estrich und die Integration von

optional Mounting Füßen

• Zentralkomponente für den Abfluss

• Inneneinfall für eine bessere Wasserableitung und einen selbstreinigenden

• Unterstützungsfolie aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zur Oberkante

der Rinne:

• 52 mm „vertikaler“ Ablassbehälter

• 61,5 mm „ultra flacher“ Ablassbehälter

• 87 mm „flacher“ Ablassbehälter

• 112 mm „normaler“ Ablassbehälter

• 140 mm „maximaler“ Ablassbehälter

Schnitt der Belagslänge x Breite: (L - 87 mm) x 68 mm

Breite des umgebenden Schlitzes für den Ablassbehälter: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Ablassbehälter

• Montageschuhe (optional)

• Schalldämmende Drainbase-Matte (optional), um den Pegel

der Schallinstallation nach DIN 4109 und nach dem Schallschutzlevel VDI 4100 (SSt) I - III einzuhalten

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

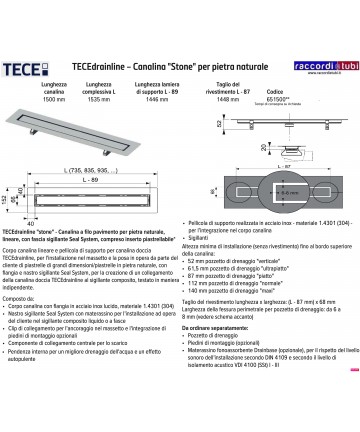

TECEdrainline "stein" - Rinne für Bodenbelag aus Naturstein,(SIFONE. SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, einschließlich fliesenfähigem Einsatz*

LinearRinnenkörper und Trägerfolie für die Duschrinne

TECEdrainline, für die Installation im Estrich und die Verlegung durch den

Kunden von großformatigen Fliesen/Natursteinfliesen, mit

Flansch und Dichtband Seal System, zur Schaffung einer Verbindung

der Duschrinne TECEdrainline zum getesteten Verbunddichtstoff.

Bestehend aus:

• Rinnenkörper mit Flansch aus glänzendem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Matten für die Installation durch den

Kunden im flüssigen oder bandenförmigen Verbunddichtstoff

• Verbindungsclip zur Verankerung im Estrich und zur Integration von

optionalen Montagefüßen

• Zentrale Verbindungskomponente für den Abfluss

• Inneneigung für besseren Wasserabfluss und einen selbstreinigenden

• Trägerfolie aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zum oberen Rand

der Rinne:

• 52 mm „vertikaler“ Abflussbehälter

• 61,5 mm „ultra-flacher“ Abflussbehälter

• 87 mm „flacher“ Abflussbehälter

• 112 mm „normaler“ Abflussbehälter

• 140 mm „maxi“ Abflussbehälter

Schnitt des Belags Länge x Breite: (L - 87 mm) x 68 mm

Breite des Randspalts für den Abflussbehälter: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Abflussbehälter

• Montagefüße (optional)

• Schallschutzmatte Drainbase (optional), zur Einhaltung des Geräuschpegels

der Installation gemäß DIN 4109 und nach dem Niveau der

Schallisolierung VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

TECEdrainline "stone" - Rinne für Natursteinboden,linear, mit Dichtungsmanschette Seal System, inklusive Fliesenlegereinlage*

Linearer Rinnenkörper und Trägerschicht für die Duschrinne

TECEdrainline für die Installation im Estrich und die Verlegung von

großformatigen Fliesen/Natursteinfliesen durch den

Kunden, mit

Flansch und Dichtband Seal System, um eine Verbindung

der Duschrinne TECEdrainline zum Verbunddichtstoff zu schaffen, unabhängig getestet.

Bestehend aus:

• Rinnenkörper mit Flansch aus poliertem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Unterlage für die Installation durch

den Kunden im flüssigen oder bandförmigen Dichtstoff

• Verbindungsklip zur Verankerung im Estrich und Integration von

optional montierbaren Füßen

• Zentrale Verbindungskomponente für den Ablauf

• Innenneigung für eine bessere Wasserableitung und einen selbstreinigenden

Effekt

• Trägerschicht aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zur oberen Kante

der Rinne:

• 52 mm „vertikaler“ Ablaufschacht

• 61,5 mm „ultra-flacher“ Ablaufschacht

• 87 mm „flacher“ Ablaufschacht

• 112 mm „normaler“ Ablaufschacht

• 140 mm „maxi“ Ablaufschacht

Belagschnitt Länge x Breite: (L - 87 mm) x 68 mm

Breite des Perimeter-Spaltes für den Ablaufschacht: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Ablaufschacht

• Montierungsfüße (optional)

• Schallschutzmatte Drainbase (optional), um den Geräuschpegel

der Installation gemäß DIN 4109 und den Schallschutzwert VDI 4100 (SSt) I - III einzuhalten

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

TECEdrainline "stein" - Rinne mit Bodenlinie für Naturstein,(SIEB. SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, einschließlich fliesenverkleidbarem Einsatz*

Linearer Rinnenkörper und Trennfolie für die Duschrinne

TECEdrainline, für die Installation in die Estrich und die Montage durch den

Kunden von großformatigen Fliesen/Natursteinen, mit

Flansch und Dichtungsband Seal System, zur Herstellung einer Verbindung

der TECEdrainline-Duschrinne mit dem geprüften Verbunddichtstoff.

Zusammengesetzt aus:

• Rinnenkörper mit Flansch aus rostfreiem Edelstahl, Material 1.4301 (304)

• Dichtungsband Seal System mit Matratze zur Installation durch

den Kunden im flüssigen oder streifenförmigen Verbunddichtstoff

• Verbindungsclips zur Verankerung im Estrich und Integration von

optionalen Montagefüßen

• Zentrale Verbindungskomponente für den Ablauf

• Interne Neigung für eine bessere Wasserableitung und einen selbstreinigenden

Effekt

• Trennfolie aus rostfreiem Edelstahl - Material 1.4301 (304) -

zur Integration in den Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zum oberen Rand

der Rinne:

• 52 mm Abflusskasten "vertikal"

• 61,5 mm Abflusskasten "ultra-flach"

• 87 mm Abflusskasten "flach"

• 112 mm Abflusskasten "normal"

• 140 mm Abflusskasten "maxi

Schnitt des Belags Länge x Breite: (L - 87 mm) x 68 mm

Breite des Randspalts für den Abflusskasten: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Abflusskasten

• Montagefüße (optional)

• Schallschutzmatte Drainbase (optional), um die Geräuschpegel

für die Installation gemäß DIN 4109 und zum Schallschutzgrad

VDI 4100 (SSt) I - III einzuhalten

FÜR EIN DETAILLIERTES ANGEBOT LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER
