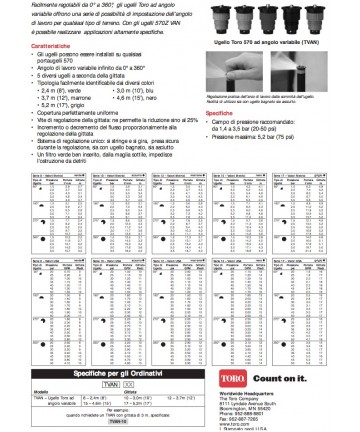

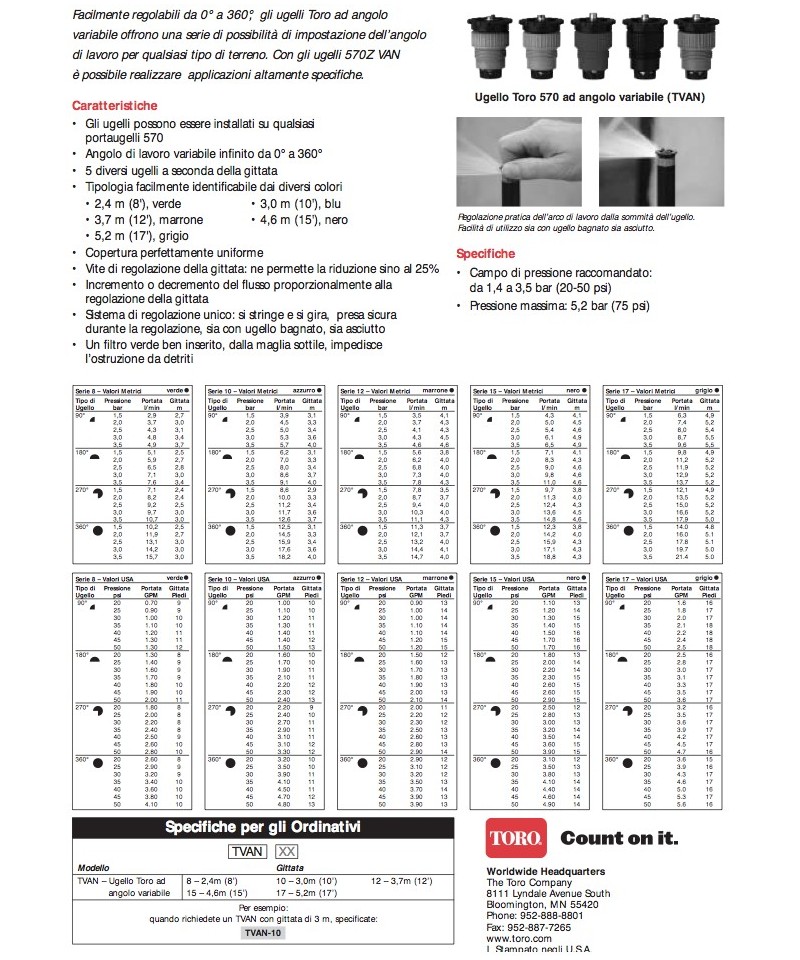

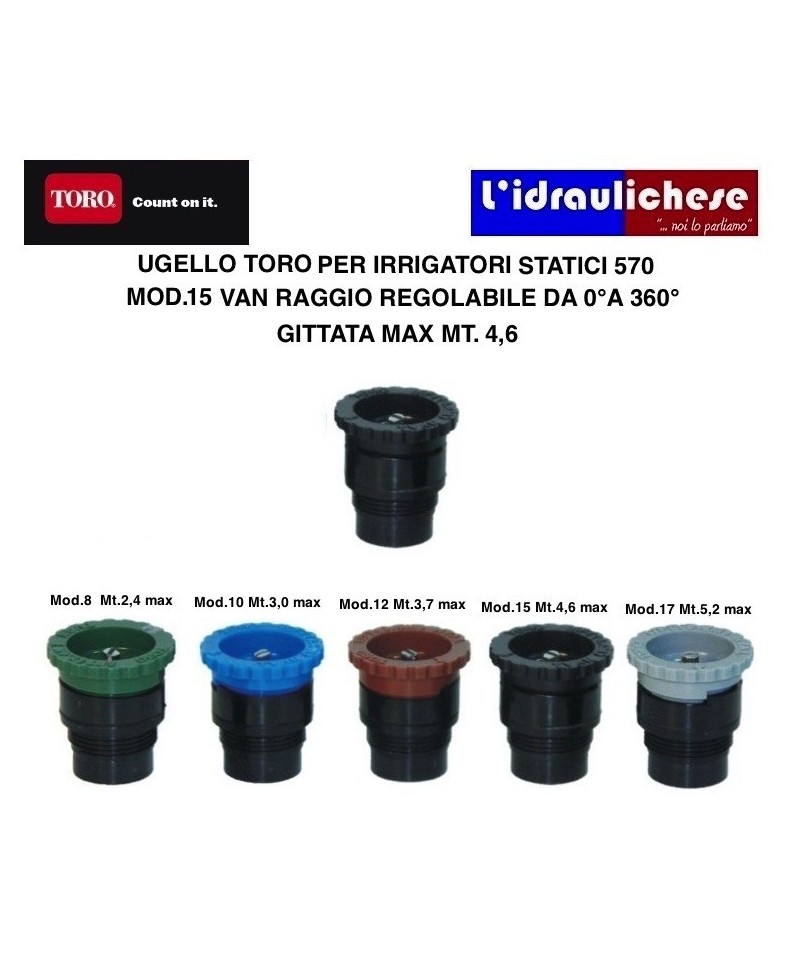

EINSTELLBARE LÄNGSDÜSE FÜR 570 WINKEL 0°-360° TVAN15 TYP 15

ÜBERFLUTUNGS-BUBBLER-DIAMETER 1/2 WEIBLICH

Installation, Wartung und Lagerung

• Eine reduzierte exponierte Fläche macht das Produkt praktisch unsichtbar für eine angenehmere Grünfläche.
• Für mehr Komfort werden diese statischen Sprinkler mit vorinstallierten VAN-Düsen geliefert.
• Zeitersparnis und schnellere Installationen: Die variabel einstellbaren VAN-Düsen ermöglichen maximale Flexibilität.
• Auf den UNI-Spray™ können alle Düsen und Zubehörteile von Rain Bird installiert werden, was die Lagerverwaltung vereinfacht.
• Die VAN-Düsen und der Filter sind leicht zum Entleeren abnehmbar.
• Die Innenteile sind von oben am Sprinkler abnehmbar für eine einfache Wartung.
• Verstellschraube für Durchfluss und Reichweite.

Eine Lösung für alle Anwendungen

• Das optionale SAM-Rückhalteventil, das direkt im Feld installiert werden kann, hält einen Druck von bis zu 1,5 m Wassersäule aufrecht.
• 2 Höhen für den Turm.
• US-400: ideal für rotierende Düsen.

Haltbarkeit

• Korrosionsbeständige Kunststoffe und Edelstahl.
• Robuste Rückholfeder aus Edelstahl.

Rotierende und Mehrstralldüsen für die statischen Sprinkler der Serie 1800TM und UNI-spray reduzieren die Komplexität und die Kosten Ihres Systems

• Die niedrige Niederschlagsrate (15,2 mm/h) reduziert die Oberflächenabflüsse und die Erosion.
• Mit einem Durchfluss von etwa 60% weniger im Vergleich zu herkömmlichen statischen Sprinklerdüsen ermöglichen die Rotierenden Düsen die Installation von mehr Sprinklern pro Zone, wodurch die Komplexität des Systems und die Kosten gesenkt werden.
• Hochleistung, einstellbare Rotordüse R-VAN, Mehrstrahltechnische Spezifikationen: Die einstellbaren Rotordüsen der Rain Bird® R-VAN sparen viel Wasser und sind im Vergleich zu den bekanntesten Rotordüsen auf dem Markt einfacher zu verwenden. Die dicken Strahlen und großen Wassertropfen der R-VAN durchdringen den Wind, um nur die Bereiche zu bewässern, die Sie möchten. Die R-VAN sind einfach zu bedienen dank ihres einstellbaren Bogens und Strahlmusters. • Farbcode für einfache Identifizierung des R-VAN Modells. • Behalten Sie auch bei hohen Drücken eine effiziente Leistung ohne Sprüh- oder Verdampfungseffekte bei. • Kompatibel mit allen statischen Sprinklermodellen von Rain Bird sowie einer Vielzahl von Sprinklerstützen und Adaptern. • Mit dem dynamischen Sprinkler der Serie 5000 Rain Bird installiert, ermöglichen sie die Durchführung von Bewässerungsprojekten von 2,4 m bis 10,7 m. Reichweite • Druckbereich: 2,1 bis 3,8 bar • Empfohlener Betriebsdruck: 3,1 bar • Abstand: 2,4 bis 7,3 m • Einstellung: Es wird empfohlen, Bogen und Reichweite einzustellen, während der Wasserstrahl fließt. Modelle • 2,4 bis 4,6 m: - R-VAN14: 45° - 270° einstellbarer Bogen - R-VAN14-360: 360° Vollkreis • 4,0 bis 5,5 m: - R-VAN18: 45° - 270° einstellbarer Bogen - R-VAN18-360: 360° Vollkreis • 5,2 bis 7,3 m: - R-VAN24: 45° - 270° einstellbarer Bogen - R-VAN24-360: 360° Vollkreis • Modelle mit Streifenstrahl: - R-VAN-LCS: 1,5 x 4,6 m Streifen linke Ecke - R-VAN-RCS: 1,5 x 4,6 m Streifen rechte Ecke - R-VAN-SST: 1,5 x 9,1 m Seitenstreifen
• Eigenschaften • Gleichmäßige Niederschlagsrate bei variierender Reichweite, Bogen und verschiedenen verfügbaren Modellen. • Niedrige Niederschlagsrate, die Abfluss und Erosion reduziert. • Manuelle Einstellung von Bogen und Reichweite ohne spezielle Werkzeuge. • Reinigung des Düsenteils von Verunreinigungen und Schmutz einfach, indem der Kopf von der Spitze nach oben gezogen wird.

METALLSPITZE 1/2

SPEZIALDÜSEN FÜR 570 RECHTECKBAND

89-1506 9-SST-PC - Reichweite 2,7x5,5m

TYP 15 SCHWARZ - FESTER ARBEITSWINKEL - TRAJEKTORIE 27° - REICHWEITE 4,6m

DÜSEN MIT FESTEM WINKEL MPR PLUS UND MIT PCD

Serie von Düsens mit männlichem Gewinde und mit PCD (Druckausgleichsvorrichtung), um kleine

Überdrücke (größer als 2 bar) auszugleichen. Alle Düsen sind MPR (Matched Precipitation Rate = gleichmäßige Niederschlagsrate), das heißt, dass bei gleicher Niederschlagsmenge verschiedene Winkel und Radien zusammen verwendet werden können.

Jede Düse hat einen entsprechenden Filter.

PRÄZISIONSPRITZDÜSEN

Die Präzisionsdüsen sind so konzipiert, dass sie weniger Wasser verbrauchen und das Abfließen reduzieren. Dank der neuen Technologie Chip H2O sind die erzeugten Tropfen

größer und gleichmäßiger, was eine viel effektivere Verteilung gewährleistet; dieses System ermöglicht es, den gleichen Durchfluss mit 1/3

wenn weniger als die normalerweise verwendete Durchflussrate von anderen Düsen erreicht werden. Neuer engmaschiger Filter vorinstalliert: verhindert, dass die Düsen verstopfen. Sie werden in der

neuen Version mit PCD (Druckkompensationsgerät) zur Kompensation von Druckverlusten durch Rohrleitungsverluste. Alle

Düsen sind MPR, das bedeutet, dass sie die gleiche Niederschlagsmenge von 25 mm/h erzeugen. Jede Düse hat einen entsprechenden Filter.

BESCHREIBUNG

Pistolenstrahler mit bequemer ergonomischer Griff. Einstellhebel für den Wasserfluss. Doppelstrahl: von voll geschlossen bis voll geöffnet (konzentriert oder nebelartig). Auswahl- und Sperrvorrichtung für den gewünschten Strahl

Neigungswinkel einstellbare Toro 12-VAN Düse für Toro 570. Farbe BRAUN, Reichweite: 3,7

TVAN - DÜSEN MIT VARIABLEM ARBEITSWINKEL FÜR 570 MÄNNLICHES GEWINDE

Serie von einstellbaren Düsen mit männlichem Gewinde. Sehr präzise Einstellmöglichkeiten des Winkels. Das Gewinde

männlich verbessert entscheidend die Zugänglichkeit und die Wartung, indem es das Herausnehmen der Düsenträger erleichtert.

Das Einsetzen und Eindrehen der Düse wird durch das weibliche Gewinde geschützt.

(Alle Düsen für 570 sind auch als Ersatzteile für LPS verwendbar).

Die stationären Sprinkler Toro 570 zeichnen sich durch ein aktives Dichtungssystem aus, das bereits bei sehr niedrigen Drücken funktioniert, was ein Waschen nur während der Rücklaufphase des Sprinklers ermöglicht. Sie sind ideal für kleine Gärten und Grünflächen.
7 verschiedene Pop-up-Düsenhalter und eine große Anzahl von austauschbaren Düsen bieten den Nutzern nahezu unbegrenzte Anwendungsmöglichkeiten.
Reichweite von 0 bis 5,2 m
Anschluss an das Netz mit einem 1,2" NPT Innengewinde

Rotierende und mehrstrahlige Düsen für die statischen Beregnungsgeräte der Serie 1800TM und UNI-spray reduzieren die Komplexität und die Kosten Ihres Systems

• Die niedrige Niederschlagsrate (15,2 mm/h) reduziert das Abfließen und die Erosion.
• Mit etwa 60 % weniger Durchfluss im Vergleich zu herkömmlichen statischen Sprühdüsen ermöglichen die rotierenden Düsen die Installation von mehr Beregnungsgeräten pro Zone, wodurch die Komplexität des Systems und die Kosten gesenkt werden.
• Verstellbare rotierende Düse R-VAN Hochleistungs-, Mehrstrahltechnische Spezifikationen. Die verstellbaren rotierenden Düsen von Rain Bird® R-VAN sparen viel Wasser und sind einfacher zu bedienen im Vergleich zu bekannteren rotierenden Düsen auf dem Markt. Der dicke Wasserstrahl und die großen Wassertröpfchen der R-VAN durchdringen den Wind, um nur dort zu bewässern, wo Sie es möchten. Die R-VAN sind dank ihres verstellbaren Bogens und der Reichweite einfach zu bedienen. • Farbcodierung zur einfachen Identifikation des R-VAN Modells. • Erhalten auch bei hohen Drücken effiziente Leistungen ohne Versprühungs- oder Verdampfungseffekte. • Kompatibel mit allen Modellen von Rain Bird statischen Sprühgeräten sowie einer Vielzahl von Sprühgeräteständern und Adaptern. • Installiert mit dem dynamischen Beregnungsgerät der Serie 5000 Rain Bird, ausgestattet mit MPR-Düsen (Matched Precipitation Rate), ermöglichen die Durchführung von Bewässerungsprojekten von 2,4 m bis 10,7 m. Reichweite • Druckbereich: 2,1 bis 3,8 bar • Empfohlener Betriebsdruck: 3,1 bar • Abstand: 2,4 bis 7,3 m • Einstellung: Es wird empfohlen, Bogen und Reichweite während des Wasserstrahls einzustellen. Modelle • 2,4 bis 4,6 m: - R-VAN14: 45° - 270° verstellbarer Bogen - R-VAN14-360: 360° Vollkreis • 4,0 bis 5,5 m: - R-VAN18: 45° - 270° verstellbarer Bogen - R-VAN18-360: 360° Vollkreis • 5,2 bis 7,3 m: - R-VAN24: 45° - 270° verstellbarer Bogen - R-VAN24-360: 360° Vollkreis • Modelle mit Streifenstrahl: - R-VAN-LCS: 1,5 x 4,6 m Streifen linke Ecke - R-VAN-RCS: 1,5 x 4,6 m Streifen rechte Ecke - R-VAN-SST: 1,5 x 9,1m Seitlicher Streifen
• Eigenschaften • Einheitliche Niederschlagsrate bei Variationen der Reichweite, des Bogens und der verschiedenen verfügbaren Modelle. • Niedrige Niederschlagsrate, die das Abfließen und die Erosion reduziert. • Manuelle Einstellung von Bogen und Wurfweite ohne spezielle Werkzeuge. • Reinigung des Düsengriffs von Verunreinigungen und Ablagerungen einfach durch Hochziehen des Griffs von seinem Ende.

TYP 5 ROT - FESTE ARBEITSWINKEL - TRAJEKTORIE 0° - WURFENTFERNUNG 1,5m

FIXWINKEL-DÜSEN MPR PLUS MIT PCD

Reihe von Düsen mit männlichem Gewinde und mit PCD (Druckausgleichsgerät) zur Kompensation kleiner

Überdrücke (über 2 bar). Alle Düsen sind MPR (Matched Precipitation Rate = proportionaler Niederschlagsrate), d.h. bei gleicher Niederschlagsmenge können unterschiedliche Winkel und Reichweiten verwendet werden

gemeinsam. Jede Düse entspricht einem geeigneten Filter.

TYP 5 ROT - FESTE ARBEITSWINKEL - TRAJEKTORIE 0° - WURFENTFERNUNG 1,5m

TYP 8 GRÜN - FESTER ARBEITSWINKEL - TRAJEKTORIE 5° - REICHWEITE 2,4m

FIXWINKELDÜSEN MPR PLUS UND MIT PCD

Reihe von Düsen mit männlichem Gewinde und mit PCD (Druckausgleichsvorrichtung) zur Kompensation kleiner

Überdrücke (über 2 Bar). Alle Düsen sind MPR (Matched Precipitation Rate = Niederschlagsrate

proportional), das heißt, bei gleicher Niederschlagsmenge können unterschiedliche Winkel und Reichweiten

verwendet werden. Zu jeder Düse gehört ein entsprechender Filter.

TYP 15 SCHWARZ - FESTER ARBEITSWINKEL - TRAJEKTORIE 27° - REICHWEITE 4,6m

FESTWINKLDÜSEN MPR PLUS UND MIT PCD

Serie von Düsen mit männlichem Gewinde und mit PCD (Druckausgleichsvorrichtung), um kleine

Überdrücke (über 2 bar) auszugleichen. Alle Düsen sind MPR (Matched Precipitation Rate = proportionaler Niederschlagsatz), das heißt, dass bei erzeugendem gleichen Niederschlag unterschiedliche Winkel und Reichweiten kombiniert werden können.

Jeder Düse ist ein entsprechender Filter zugeordnet.

• • Beschreibung

    Serie 3500

    Dynamischer Beregner für kleine und mittlere Grünflächen - Der meistverkaufte ½’’ Beregner in Europa

    Anwendungen

    Die Beregner der Serie 3500 mit Turbinenmechanismus und ½“-Anschluss bieten Qualität und Preis-Leistungs-Verhältnis und finden Anwendung in kleinen und mittleren Wohnsystemen.
    Der Arbeitswinkel kann einfach mit einem flachen Schraubendreher eingestellt werden.

    Eigenschaften

    • Die Einstellung des Winkels erfolgt an der Oberseite mit einem flachen Schraubendreher
    • Drei Jahre Garantie
    • Wasser­geschmierter Turbinenmechanismus für höhere Haltbarkeit und Betriebssicherheit
    • Ein einziges Sektor-Modell mit Arbeitswinkel von 40-360° und Vollkreis mit richtungswechselndem Betrieb
    • Mit einem Set von 6 Rain Curtain™ Düsen geliefert
    • Die Brechventilschraube ermöglicht eine Reichweitenreduzierung um 35%, ohne die Düse auszutauschen
    • Hubhöhe von 10,2 cm
    • Schnelle Überprüfung des Winkels
    • Die multifunktionale Dichtung schützt die inneren Teile vor Schmutz und gewährleistet eine optimale Hebung und Rückführung der Turbine
    • Der selbstregelnde Stator muss nicht ersetzt werden, wenn die Düsen gewechselt werden
    • Der Filter ist leicht abnehmbar
    • Besonderes Abnehmen der Düse
    • Modell mit eingebautem Seal-A-Matic™ (SAM) Rückhalteventil, das einen Druck von 2,1 m Höhe aufrechterhält: verhindert das Versumpfen und die Erosion durch das Ablassen von Beregnern an den tiefsten Stellen des Systems
    • Der Friktionsmechanismus der Turbine wurde speziell entwickelt, um Brüche zu verhindern, wenn die Drehung des Beregners über die Begrenzungen hinaus erzwungen wird.

    Spezifikationen

    • Reichweite: von 4,6 bis 10,7 m
    • Reichweite mit Brechventilschraube: bis zu 2,9 m
    • Druck: von 1,7 bis 3,8 bar
    • Niederschlagsrate: von 0,12 bis 1,04 m3/h
    • ½” Innengewindeanschluss
    • Einstellbarer Winkel: 40°-360°

    Abmessungen

    • Hebehöhe: 10,2 cm
    • Gesamthöhe des Körpers: 16,8 cm
    • Ausstellungsfläche: Durchmesser 2,9 cm

MP2000T-210 MP-Rotator Reichweite 3,90-6,40, Winkel 90-210, männlich

MP ROTATOR MEHRFACHDÜSEN

Reichweite: von 3 bis 9 m Typische Anwendung: Gärten, private und öffentliche Parks in mittelkleinen Bereichen

Eigenschaften: mit den MP-Düsen mit niedrigem Durchfluss und niedriger Niederschlagsrate verwandelt sich der statische Regner

in ein Mehrfachdüsen-System, das die mittleren Distanzen zwischen statischen und dynamischen Regnern abdecken kann
