Artikel der Marke TECE

Die Fittings

Bei der Entwicklung der TECEflex-Fittings haben wir großen Wert auf Druckverluste und ein sehr schlankes Design gelegt. Das Ergebnis: ein fließoptimiertes Fitting, das in Kombination mit der Schiebemuffentechnologie Maßstäbe für die Widerstandswerte setzt.

Die Materialien TECEflex

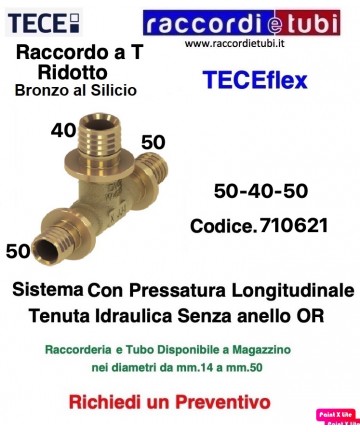

Die TECEflex-Fittings, erhältlich in Messing und Bronze, sind die Grundlage für eine optimale Installation von: Trinkwasser, Heizung, Gas oder Druckluft. Ohne O-Ringe und mit einem optimierten Querschnitt machen sie die Installation einfach und sicher. "Eine Lösung für alles" bedeutet auch, dass dein Lagerraum reduziert ist.

TECEprofil - Wand-WC-Modul mit Octa II Spülkasten, 8 cm, Installationshöhe

1120 mm

WC-Modul mit "easy fit" für die Montage der Betätigungsplatten. Für die

Befestigung an die TECEprofil-Rohre oder für die Installation in Konstruktionen mit Holz-

oder Metallständern oder Wandfronten oder in Ecken; auch geeignet für

die Montage als Einzelblock.

Octa II Spülkasten, 8 cm, für Frontbetätigung:

• Sicherheitsbehälter aus hochbeständigem Kunststoff, getestet nach

EN 14055

• Vollständig vormontierter und versiegelter Spülkasten

• Spülkastenanschluss mit 1/2" FE-Gewinde oben, kompatibel mit

Schnelladaptoren

• Tankvolumen 7 Liter; standardmäßiges voreingestelltes Spülvolumen von 6 Litern, das

Spülvolumen kann jederzeit auf 4,5 Liter zurückgesetzt werden;

Teilspeicherabfluss 3 Liter für das Doppelspülsystem Möglichkeit, optional ein

Spülvolumen von 4/2 Litern einzustellen

• Gegen Kondensation isoliert

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelspülkasten verwendet werden

• "easy fit"-Systemfür die Montage der Betätigungsplatte

• Installationsschacht mit Reißverschlussöffnung, kann ohne

Werkzeug verkürzt werden

• Geräuscharme Hydraulikfüllventil, Armatur Gruppe 1

nach DIN 4109

Modulrahmen:

• Selbsttragend, pulverbeschichtet

• Zwei M 12-Befestigungsbolzen mit Unterlegscheibe

• WC-Ablaufschacht DN 90/90 PE-HD, mit Schutzkappe

• WC-Anschluss-Set DN 90

• Geeignet für Estriche bis 30 cm

• Abstand von Befestigung sanitär 180 mm oder 230 mm

• Mit Wandbefestigung

Die Fittinge

Bei der Entwicklung der TECEflex-Fittings haben wir großen Wert auf den Druckverlust und ein sehr schlankes Design gelegt. Das Ergebnis: Ein für den Fluss optimierter Fitting, der in Kombination mit der Gleithüftentechnologie die Standards für die Widerstandswerte definiert.

Die Materialien TECEflex

Die TECEflex-Fittings, erhältlich in Messing und Bronze, sind die Basis für eine optimale Installation von: Trinkwasser, Heizung, Gas oder Druckluft. Ohne O-Ring und mit einem optimierten Querschnitt machen sie die Installation einfach und sicher. "Eine Lösung für alles" bedeutet auch, dass dein Lagerraum reduziert wird.

WC-Modul mit Installation der Betätigung "easy fit" und Rohr

Wellrohr zur Verbindung von elektronischen WC-Bidets. Zur Befestigung an

TECEprofil oder für die Installation in Wänden mit Holz oder

Metallständern und als Wandmodul oder Eckmodul; auch geeignet für

die Einzelmontage.

Uni-Cisterne für Frontalbetätigung:

• Sicherheitstank aus hochwertigem Kunststoff, geprüft nach

EN 14055

• Vollständig vorab montierte und versiegelte Cisterne

• Cisternenanschluss mit 1/2" Innengewindeseitlich, kompatibel mit

schnellanschlüssen

• Tankvolumen 10 Liter; voreingestelltes Standard-Spülvolumen 6 Liter, das

Spülvolumen kann jederzeit auf 4,5/7,5/9

Liter umgestellt werden; teilweises Spülvolumen 3 Liter für das Doppelsystem; das verbleibende

Volumen kann sofort für eine Reinigungsspülung genutzt werden.

• Isoliert gegen Kondensation

• Für TECE-Betätigungsplatten und WC-Betätigungsarmaturen

• Kann als Einzel- oder Doppelsystem verwendet werden

• „easy fit“ System zur Montage der Betätigungsplatten

• Installationsschacht mit Reißverschluss, kann ohne

Werkzeug verkürzt werden

• Geräuscharme hydraulische Füllventile, Sanitärgruppe 1

gemäß DIN 4109

Modulrahmen:

• Ständer, pulverbeschichtet

• Zwei Gewindestangen mit M12-Mutter zur

Befestigung der Sanitäreinrichtungen

• WC-Abgang DN 90 mit Übergangsanpassung DN 90/100 aus PP

• Übergangsanpassung auch für horizontale Installation geeignet

• WC-Anschlusssatz DN 90

• WC-Anschlussbox mit Schutzgehäuse und Leitung für

die universelle Anbindung der WC-Bidets (Position der

Anbindung überprüfen), mit Verbindungsbox und Abdeckung für Transformator.

Es ist möglich, eine Befestigung für Keramiksanitäreinrichtungen mit einer Sitzhöhe von

48 cm, gemäß DIN 18040-1 (DIN 18040-1: Barrierefreies

Bauen – Planungsgrundsätze – Teil 1:

Barrierefreie Gebäude für öffentliche

Benutzer).

Separat zu bestellen:

• WC-Betätigungsplatte (siehe Abschnitt Betätigungsplatten)

• Verbindungselemente für Wand-, Eck- oder Massivholzschwellen

• Klappe zum Einlegen von Hygienetabletten (optional)

• TECEone Zusatzset für leichte Wände (optional)

Hinweis:

Bei der Verwendung von WCs mit einer reduzierten Kontaktfläche (= Abstand von der Mitte des Befestigungsbolzens bis zurunteren Kante der Auflagefläche unter 18 cm) – z.B. V & B Memento, Subway 2.0 – ist

es notwendig, in der unteren Struktur das Ständer-Set aus

Edelstahl 9041029 zu installieren.

TECEdrainline "stein" - Rinne mit rand Bodenbelag für Naturstein,(SIPOLE. SEE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, inklusive pflasterbarem Einsatz*

Körper der linearen Rinne und Unterstützungsmembran für die Duschrinne

TECEdrainline, für die Installation im Estrich und die Verlegung durch den

Kunden von großen Fliesen/Natursteinfliesen, mit

Flansch und Dichtband Seal System, um eine Verbindung

der Duschrinne TECEdrainline zum geprüften Verbunddichtstoff herzustellen.

Zusammengesetzt aus:

• Rinnenkörper mit Flansch aus glänzendem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Unterlage für die Installation durch

den Kunden im flüssigen oder streifenförmigen Verbunddichtstoff

• Befestigungsclips zum Verankern im Estrich und zur Integration von

optionalen Montagefüßen

• Zentralkomponente für den Abfluss

• Innenneigung für bessere Wasserableitung und einen selbstreinigenden

• Unterstützungsmembran aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Verkleidung) bis zur oberen Kante

der Rinne:

• 52 mm Entwässerungsbehälter "vertikal"

• 61,5 mm Entwässerungsbehälter "ultraflach"

• 87 mm Entwässerungsbehälter "flach"

• 112 mm Entwässerungsbehälter "normal"

• 140 mm Entwässerungsbehälter "maxi

Schnitt der Verkleidung Länge x Breite: (L - 87 mm) x 68 mm

Breite des Perimeter-Schlitzes für den Entwässerungsbehälter: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Entwässerungsbehälter

• Montagefüße (optional)

• Schalldämmmatte Drainbase (optional), zur Einhaltung des Schallschutzes

gemäß DIN 4109 und entsprechend dem

Schallschutzniveau VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

TECEdrainline "stein" - Rinne für fließenden Boden für Naturstein,(SIFONEN. SEHE ART.650004-650000-650001)

linear, mit Dichtband Seal System, inklusive fliesenfähigem Einsatz*

Körper der linearen Rinne und Trägerschicht für Duschrinne

TECEdrainline, zur Installation im Estrich und die Verlegung durch den

Kunden von großen Fliesen/Natursteinfliesen, mit

Flansch und Dichtband Seal System, zur Erstellung einer Verbindung

der Duschrinne TECEdrainline zur Kompositdichtmasse, unabhängig getestet.

Zusammensetzung:

• Rinnenkörper mit Flansch aus poliertem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Unterlage für die Installation durch

den Kunden in der flüssigen oder streifenförmigen Kompositdichtmasse

• Verbindungsclip zur Verankerung im Estrich und Integration von

optionalen Montagesockeln

• Zentrale Verbindungskomponente für die Entwässerung

• Innenneigung für eine bessere Wasserableitung und einen selbstreinigenden

• Trägerschicht aus Edelstahl - Material 1.4301 (304) -

zur Integration in den Rinnenkörper

•Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zur Oberkante

der Rinne:

• 52 mm „vertikaler“ Ablaufbehälter

• 61,5 mm „ultra-flacher“ Ablaufbehälter

• 87 mm „flacher“ Ablaufbehälter

• 112 mm „normaler“ Ablaufbehälter

• 140 mm „maximaler“ Ablaufbehälter

Belagschnitt Länge x Breite: (L - 87 mm) x 68 mm

Breite der perimeterale Fuge für Ablaufbehälter: von 6 bis

8 mm (siehe Schema nebenan)

Separat zu bestellen:

• Ablaufbehälter

• Montagesockel (optional)

• Schallschutzmatte Drainbase (optional), zur Einhaltung des Geräuschpegels

der Installation gemäß DIN 4109 und nach dem Schallschutzlevel VDI 4100 (SSt) I - III

FÜR WEITERE DETAILLIERTE INFORMATIONEN LADEN SIE DAS ANGEFÜGTE PDF HERUNTER

PREIS rolle von ml.75

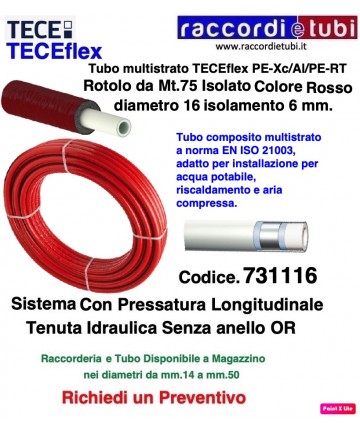

Mehrschichtrohr mit isoliertem weißem Aluminium, Durchmesser von 16 bis 25 mm

Für Trinkwasser, Heizung und Druckluft.
• In isolierter Rolle.
• Mit isolierender Hülle in verschiedenen Dicken.
• Die innere Schicht besteht aus einem BasispE-Xc-Rohr.
• Druck-, Temperatur- und korrosionsbeständig.
• Genehmigt für Trinkwasser, Heizung, Druckluft

PREIS Rolle von ml.75

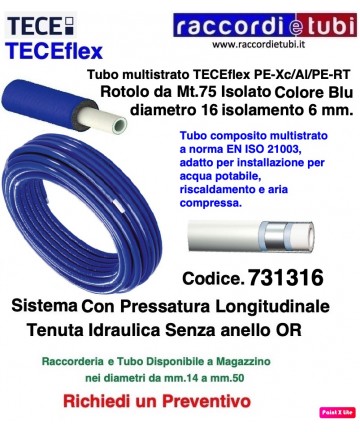

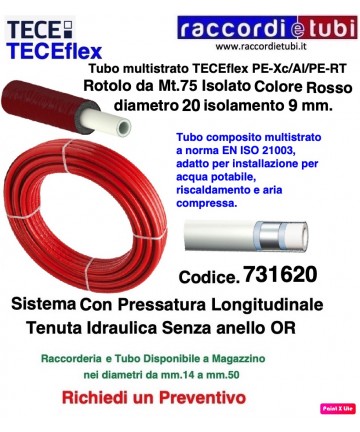

Mehrschichtrohr mit isoliertem weißen Aluminium, Durchmesser von 16 bis 25 mm

Für Trinkwasser, Heizung und Druckluft.
• In isolierter Rolle.
• Mit isolierender Hülle in verschiedenen Stärken.
• Die innere Schicht besteht aus einem Grundrohr aus PE-Xc.
• Druck-, temperatur- und korrosionsbeständig.
• Genehmigt für Trinkwasser, Heizung, Druckluft

TECEdrainline "stone" - Rinne für flächige Naturstein-Boden, (SYFON. SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, einschließlich fliesenverlegbarem Einleger*

Linearer Rinnenkörper und Unterstützungsschicht für die Duschrinne

TECEdrainline, zur Installation im Estrich und zur Verlegung durch den

Kunden von großformatigen Fliesen/Natursteinen, mit

Flansch und Dichtband Seal System, zur Herstellung einer Verbindung

der TECEdrainline Duschrinne mit dem compositiven Dichtmittel, unabhängig getestet.

Zusammengesetzt aus:

• Rinnenkörper mit Flansch aus glänzendem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Matte zur Installation durch

den Kunden im flüssigen oder streifenförmigen Dichtmittel

• Verbindungsklammer für die Verankerung im Estrich und die Integration von

optional Mounting Füßen

• Zentralkomponente für den Abfluss

• Inneneinfall für eine bessere Wasserableitung und einen selbstreinigenden

• Unterstützungsfolie aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zur Oberkante

der Rinne:

• 52 mm „vertikaler“ Ablassbehälter

• 61,5 mm „ultra flacher“ Ablassbehälter

• 87 mm „flacher“ Ablassbehälter

• 112 mm „normaler“ Ablassbehälter

• 140 mm „maximaler“ Ablassbehälter

Schnitt der Belagslänge x Breite: (L - 87 mm) x 68 mm

Breite des umgebenden Schlitzes für den Ablassbehälter: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Ablassbehälter

• Montageschuhe (optional)

• Schalldämmende Drainbase-Matte (optional), um den Pegel

der Schallinstallation nach DIN 4109 und nach dem Schallschutzlevel VDI 4100 (SSt) I - III einzuhalten

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

TECEdrainline "stein" - Rinne für Bodenbelag aus Naturstein,(SIFONE. SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, einschließlich fliesenfähigem Einsatz*

LinearRinnenkörper und Trägerfolie für die Duschrinne

TECEdrainline, für die Installation im Estrich und die Verlegung durch den

Kunden von großformatigen Fliesen/Natursteinfliesen, mit

Flansch und Dichtband Seal System, zur Schaffung einer Verbindung

der Duschrinne TECEdrainline zum getesteten Verbunddichtstoff.

Bestehend aus:

• Rinnenkörper mit Flansch aus glänzendem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Matten für die Installation durch den

Kunden im flüssigen oder bandenförmigen Verbunddichtstoff

• Verbindungsclip zur Verankerung im Estrich und zur Integration von

optionalen Montagefüßen

• Zentrale Verbindungskomponente für den Abfluss

• Inneneigung für besseren Wasserabfluss und einen selbstreinigenden

• Trägerfolie aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zum oberen Rand

der Rinne:

• 52 mm „vertikaler“ Abflussbehälter

• 61,5 mm „ultra-flacher“ Abflussbehälter

• 87 mm „flacher“ Abflussbehälter

• 112 mm „normaler“ Abflussbehälter

• 140 mm „maxi“ Abflussbehälter

Schnitt des Belags Länge x Breite: (L - 87 mm) x 68 mm

Breite des Randspalts für den Abflussbehälter: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Abflussbehälter

• Montagefüße (optional)

• Schallschutzmatte Drainbase (optional), zur Einhaltung des Geräuschpegels

der Installation gemäß DIN 4109 und nach dem Niveau der

Schallisolierung VDI 4100 (SSt) I - III

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

TECEdrainline "stone" - Rinne für Natursteinboden,linear, mit Dichtungsmanschette Seal System, inklusive Fliesenlegereinlage*

Linearer Rinnenkörper und Trägerschicht für die Duschrinne

TECEdrainline für die Installation im Estrich und die Verlegung von

großformatigen Fliesen/Natursteinfliesen durch den

Kunden, mit

Flansch und Dichtband Seal System, um eine Verbindung

der Duschrinne TECEdrainline zum Verbunddichtstoff zu schaffen, unabhängig getestet.

Bestehend aus:

• Rinnenkörper mit Flansch aus poliertem Edelstahl, Material 1.4301 (304)

• Dichtband Seal System mit Unterlage für die Installation durch

den Kunden im flüssigen oder bandförmigen Dichtstoff

• Verbindungsklip zur Verankerung im Estrich und Integration von

optional montierbaren Füßen

• Zentrale Verbindungskomponente für den Ablauf

• Innenneigung für eine bessere Wasserableitung und einen selbstreinigenden

Effekt

• Trägerschicht aus Edelstahl - Material 1.4301 (304) -

zur Integration im Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zur oberen Kante

der Rinne:

• 52 mm „vertikaler“ Ablaufschacht

• 61,5 mm „ultra-flacher“ Ablaufschacht

• 87 mm „flacher“ Ablaufschacht

• 112 mm „normaler“ Ablaufschacht

• 140 mm „maxi“ Ablaufschacht

Belagschnitt Länge x Breite: (L - 87 mm) x 68 mm

Breite des Perimeter-Spaltes für den Ablaufschacht: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Ablaufschacht

• Montierungsfüße (optional)

• Schallschutzmatte Drainbase (optional), um den Geräuschpegel

der Installation gemäß DIN 4109 und den Schallschutzwert VDI 4100 (SSt) I - III einzuhalten

FÜR WEITERE INFORMATIONEN LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

PREIS Rolle 75 m

Mehrschichtrohr mit isoliertem weißen Aluminium, Durchmesser von 16 bis 25 mm

Für Trinkwasser, Heizung und Druckluft.
• In isolierter Rolle.
• Mit isolierender Hülle in verschiedenen Dicken.
• Die innere Schicht besteht aus einem PE-Xc-Basisschlauch.
• Druck-, temperatur- und korrosionsbeständig.
• Zugelassen für Trinkwasser, Heizung, Druckluft

PREIS Rolle von ml.75

Mehrschichtrohr mit weißem Aluminiumisolierung, Durchmesser von 16 bis 25 mm

Für Trinkwasser, Heizung und Druckluft.
• In isolierter Rolle.
• Mit isolierendem Mantel in verschiedenen Dicken.
• Die innere Schicht besteht aus einem Grundrohr aus PE-Xc.
• Druck-, temperatur- und korrosionsbeständig.
• Zugelassen für Trinkwasser, Heizung, Druckluft

TECEdrainline "stein" - Rinne mit Bodenlinie für Naturstein,(SIEB. SIEHE ART.650004-650000-650001)

linear, mit Dichtungsband Seal System, einschließlich fliesenverkleidbarem Einsatz*

Linearer Rinnenkörper und Trennfolie für die Duschrinne

TECEdrainline, für die Installation in die Estrich und die Montage durch den

Kunden von großformatigen Fliesen/Natursteinen, mit

Flansch und Dichtungsband Seal System, zur Herstellung einer Verbindung

der TECEdrainline-Duschrinne mit dem geprüften Verbunddichtstoff.

Zusammengesetzt aus:

• Rinnenkörper mit Flansch aus rostfreiem Edelstahl, Material 1.4301 (304)

• Dichtungsband Seal System mit Matratze zur Installation durch

den Kunden im flüssigen oder streifenförmigen Verbunddichtstoff

• Verbindungsclips zur Verankerung im Estrich und Integration von

optionalen Montagefüßen

• Zentrale Verbindungskomponente für den Ablauf

• Interne Neigung für eine bessere Wasserableitung und einen selbstreinigenden

Effekt

• Trennfolie aus rostfreiem Edelstahl - Material 1.4301 (304) -

zur Integration in den Rinnenkörper

• Dichtstoffe

Minimale Installationshöhe (ohne Belag) bis zum oberen Rand

der Rinne:

• 52 mm Abflusskasten "vertikal"

• 61,5 mm Abflusskasten "ultra-flach"

• 87 mm Abflusskasten "flach"

• 112 mm Abflusskasten "normal"

• 140 mm Abflusskasten "maxi

Schnitt des Belags Länge x Breite: (L - 87 mm) x 68 mm

Breite des Randspalts für den Abflusskasten: von 6 bis

8 mm (siehe Schema daneben)

Separat zu bestellen:

• Abflusskasten

• Montagefüße (optional)

• Schallschutzmatte Drainbase (optional), um die Geräuschpegel

für die Installation gemäß DIN 4109 und zum Schallschutzgrad

VDI 4100 (SSt) I - III einzuhalten

FÜR EIN DETAILLIERTES ANGEBOT LADEN SIE DAS BEIGEFÜGTE PDF HERUNTER

PREIS rolle von ml.50

Mehrschichtrohr mit isoliertem weißen Aluminium, Durchmesser von 16 bis 25 mm

Für Trinkwasser, Heizung und Druckluft.
• In isolierter Rolle.
• Mit isolierender Hülle in verschiedenen Dicken.
• Die innere Schicht besteht aus einem PE-Xc-Basistrohr.
• Druck-, Temperatur- und korrosionsbeständig.
• Genehmigt für Trinkwasser, Heizung, Druckluft

PREIS rollenware 50 m

Mehrschichtrohr mit isoliertem weißem Aluminium, Durchmesser von 16 bis 25 mm

Für Trinkwasser, Heizung und Druckluft.
• Isolierte Rollenware.
• Mit Isolierhülle in verschiedenen Dicken.
• Die innere Schicht besteht aus einem Basisrohr aus PE-Xc.
• Beständig gegen Druck, Temperatur und Korrosion.
• Genehmigt für Trinkwasser, Heizung, Druckluft
