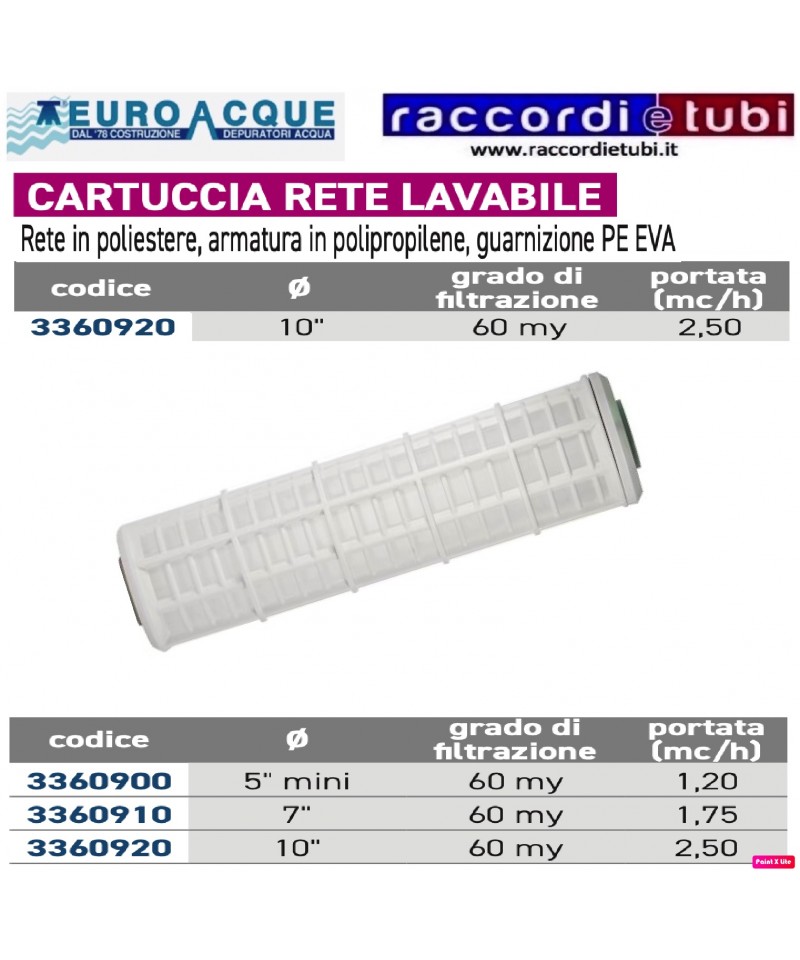

KARTUSCHE 10'' WASCHBARE NETZ 60my

GIGANT

Selbstreinigender Zyklonfilter

Patentierte selbstreinigende Zyklon-Debris-Filter. Dank des Super-Achseffekts reduziert sich die Anzahl der Reinigungen erheblich: Dies wird durch die patentierte Schraube an der Basis der Cartridge erreicht, die einen spiralförmigen Effekt erzeugt, der die Schwebeteilchen von dem Filterelement ablenkt. Ausgestattet mit einem A Clamp Edelstahlverschluss (AISI 316) und einer großen Edelstahlcartridge
in Edelstahl, Filterkörper aus verstärktem Polyamid und Abfluss.
Differenzdruckmanometer und Entlüftungsventil
3/4” inklusive. Verfügbar mit verschiedenen Filtrationsgraden (Edelstahlcartridge: 50, 100, 200, 500, 1000, 3000 Mikron – Scheibenpatrone: 20; 50 Mikron).

Der patentierte selbstreinigende Euroacque-Schraubenfilter. Um den Filter zu reinigen, genügt es, den Abfluss des Filters zu öffnen, um das selbstreinigende Schraubensystem zu aktivieren. Die Reinigung des Filterelements erfolgt durch eine patentierte Schraube, die an der Basis der Cartridge (aus Edelstahl) angebracht ist, das Ergebnis einer sorgfältigen Studie in Design und Hydraulik. Ihre Ablenkplatten erzeugen im Wasser, das in den Filter eintritt, einen spiralförmigen Effekt, der die Schwebeteilchen gegen die Wände des Deckels verschiebt, sie vom Filterelement fernhält und somit die Reinigungsfrequenz auf ein Minimum reduziert. Der Filterkörper besteht aus verstärktem Polyamid. Gigant ist mit einem praktischen Edelstahlverschluss AISI 316 ausgestattet, und die Dichtungen für einen perfekten hydraulischen Sitz sind aus NBR. Der Filter verfügt über 2 Kontrollmanometer, einen Bodenablass zur einfachen Entfernung der gesammelten Verunreinigungen und einen speziellen Deckel für die horizontale oder flache Installation.

LINDO FLANSCHFILTER

Selbstreinigender Zyclonfilter

Patentierte selbstreinigende Flansche mit Kopf und Ringe aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Abfluss. Das Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyclons sauber austritt. Ideal, wo sauberes Wasser ohne feste Stoffe von sehr kleinem Durchmesser und insbesondere ohne Sand erforderlich ist. Der serienmäßig mitgelieferte Ablasshahn ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist.
Ausgestattet mit Druckmanometern zur Druckkontrolle.

Die patentierten selbstreinigenden Flansche mit Kopf und Ringe aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Abfluss. Das Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyclons sauber austritt. Ideal, wo sauberes Wasser ohne feste Stoffe von sehr kleinem Durchmesser und insbesondere ohne Sand erforderlich ist. Der serienmäßig mitgelieferte Ablasshahn ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist. Ausgestattet mit Druckmanometern zur Druckkontrolle.

ART.189

AUTOMATISCHER FILTER AUS NATÜRLICHEM MESSING

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen, Heizungs-, Klimaanlagen und Druckluftanlagen.
Ausgestattet mit herausnehmbarer Filterpatrone, doppelt manometrisch und einem Gummischlauchauslasshahn zum Ablassen von Verunreinigungen.

Korpus aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 100°C in Abwesenheit von Dampf.
ISO 228 Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

KARTUSCHE MIT 100 % REINEM POLYPROPYLEN, KERN AUS POLYPROPYLEN

PULIFIL ist ein selbstreinigender, semi-automatischer Filter für hohe Durchflussmengen, robust und kompakt, mit einem Bürstensystem für das Filterelement und einem Schmutzablauf in einem einzigen Schritt. PULIFIL besteht aus einem Messingkopf mit Gewinden nach den Normen EN 10226-1 und EN 228-1, einem Gehäuse aus Grilamid® (hochfestem Polyamid), internen Bürsten aus Nylon mit einem Edelstahlträger zur Reinigung der Oberfläche des Filterelements; das Filterelement besteht aus rostfreiem Stahl, das auf ein gesenktes Stützgewebe geschweißt ist; die besondere Struktur des Filterelements macht es druckschockresistent und reduziert das Problem der Verformung und des Abquetschens. Bei Modellen mit Anschlüssen von 1” 1/2 - 2” sind zwei Manometer zur Druckmessung sowie Fittings und Unterlegscheiben für den hydraulischen Anschluss vorhanden. Der Waschvorgang wird durch Drehen des oberen Knopfes im Uhrzeigersinn gestartet: Diese Bewegung aktiviert mit jedem Rasten das Bürsten- und Ablasssystem. Die automatische Öffnung des Ablassventils (am Boden des Gehäuses) erzeugt einen tangentialen Hochgeschwindigkeitsfluss, der die im Filterbehälter angesammelten Verunreinigungen entfernt. PULIFIL filtert Wasser von außen nach innen durch das Filterelement. Für Wartung und Desinfektionsmaßnahmen kann man sich an die autorisierten Kundendienstzentren wenden.

PULIFIL wird in einem Karton verpackt geliefert; der Einlass und der Auslass des Filteranschlusskopfes sind mit Stopfen versehen, die mögliche äußere Kontaminationen verhindern und beim Einbau zu entfernen sind. Die Standardausstattung umfasst: PULIFIL-Filter, Schlüssel zum Öffnen des Behälters, Beutel mit Messingfittings (nur für Modelle mit Anschlüssen 1” ½ - 2”), Gebrauchsanweisung – Wartung – Installation (einschließlich Konformitätsbescheinigung).

PULIFIL wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwasserversorgungsnetzen, zur Speisung von Heizungs- und Kühlsystemen sowie für Prozesswasserleitungen eingesetzt werden.

Für weitere Informationen siehe das beigefügte PDF

FILTERBEHÄLTER 1" FÜR 5" FILTERPATRONE MIT O-RING

DIE WASSERFILTER MIT 3 TEILEN SIND FÜR SCHNELLVERBINDUNGS-PATRONEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtigkeit und eine schnelle sowie effiziente Wartung. Die Patronenfilter werden in einer einzelnen Version mit klarem Gehäuse geliefert.
Die Mehrstufenlösungen gehören zu den exklusivsten auf dem Markt: Gefertigt aus einem monoblock Kopf, garantieren sie maximale Sicherheit und Widerstandsfähigkeit und beseitigen alle Probleme im Zusammenhang mit lästigen Wasserlecks und Zwischenanschlüssen.
Die IN/OUT-Anschlüsse sind in Messing mit 3/4" und 1" BSP-Gewinde erhältlich. Die Höhe der mit den Modellen kompatiblen Patronen variiert von 5" bis 20".

DREHBAR HF

Halbautomatischer Selbstreinigungsfilter

Halbautomatische Selbstreinigungsfilter. Funktionsweise als Zyklon mit spiralförmigem Durchfluss im Betrieb. Die Lieferung umfasst: 360° drehbarer Kopf, Messinganschlüsse mit integriertem Rückschlagventil, Gehäuse aus glasfaserverstärktem Kunststoff, Edelstahlkartusche mit spiralförmigem System, transparenter Behälter, halbautomatische Entleerung zur Aktivierung der Gegenstromreinigung und Wartungsdatumsanzeige. Besonders für sowohl in-line als auch vertikale Anschlüsse geeignet.
Es handelt sich um ein modernes Gerät im Bereich der halbautomatischen Zyklon-Selbstreinigungsfilter, da es neben der Entleerung des gesammelten Schmutzes mit seinem Gegenstromreinigungssystem eine effektive und echte Reinigung der Filterkartusche garantiert. Zur Reinigung des Filterelements reicht das Öffnen des Ablassventils am Boden des Behälters; dieser einfache Vorgang aktiviert das Gegenstromreinigungssystem.
Bei jeder Betätigung des Ablassventils wird das System aktiviert: Wasserfiltration zur automatischen Ablassreinigung, automatische Gegenstromreinigung. Die Form der Kartusche neigt dazu, den Schmutz aufgrund eines Zykloneffekts zum Boden des Behälters zu leiten, was die Ansammlung des Filtrats am Boden des Behälters erleichtert. Inklusive Demontage-/Öffnungsschlüssel für den Behälter.

BRAVO ist ein kompakter manueller Reinigungsfilter mit einem Ablaßhahn für Schmutz. BRAVO ist mit einem Messingkopf nach den Normen EN 10226-1 und EN 228-1, einem Gehäuse aus Grilamid® (hochfester Polyamid) und einem integrierten Ablaßhahn gefertigt. Die Patrone besteht aus rostfreiem Stahl, der mit einer Buchse und einer O-Ring-Dichtung vernietet ist. Die spezielle Bauweise der Patrone macht sie druckschockbeständig und beseitigt so das Problem der Verformung und des Abplattens; sie ist in zwei Varianten erhältlich: mit und ohne Manometer 0 - 12 bar. BRAVO filtert Wasser von innen nach außen durch die Patrone. BRAVO ist mit einem Schlüssel zum Öffnen des Gehäuses und einer Reinigungsbürste ausgestattet, um die Wartungsarbeiten zu erleichtern. Für Wartungs- und Desinfektionsarbeiten kann der autorisierte Kundendienst kontaktiert werden.

BRAVO wird in einem Karton verpackt; der Ein- und Auslaß des Filteranschlusskopfes sind mit Verschlußkappen versehen, um äußere Kontaminationen zu vermeiden, die beim Einbau entfernt werden müssen. Das Standard Zubehör umfasst: BRAVO-Filter, Schlüssel zum Öffnen des Gehäuses, Reinigungsbürste für die Patrone, Bedienungsanleitung – Wartung – Installation (einschließlich Konformitätserklärung).

BRAVO wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwasserverteilungsnetzen, Speisungen für Heizungs- und Kühlsysteme sowie von Prozesswassernetzen eingesetzt werden.

Für weitere Informationen siehe das angehängte PDF

EIGENSCHAFTEN FC GRÜN V/T

Die Behälter FC GRÜN V/T bestehen aus einem Kopf, einer Mutter und einem Behälter und sind geeignet für den Einsatz von sowohl Einweg- als auch

waschbaren Kartuschen.

Die Behälter verfügen über einen Kopf mit Messing-Einsätzen, einen Behälter aus SAN und eine Mutter, um die Montage- und Demontagearbeiten

des Filterelements zu erleichtern. Die verfügbaren Modelle sind 9" - 20" (auf Anfrage 5" - 7").

Für Wartungs- und Sanitärarbeiten können Sie sich an die autorisierten Servicezentren wenden.

Die Ausrüstung entspricht der D.M. Nr. 174/2004 und der D.M. Nr. 25/2012.

LINDO FLANSCH

Selbstreinigender Zyklonfilter

Patentierte selbstreinigende Flanschfilter mit Kopf und Ring aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Entleeren. Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyklonsystems sauber herauskommt. Ideal, wenn sauberes Wasser ohne sehr kleine feste Stoffe, insbesondere Sand, erforderlich ist. Der serienmäßig mitgelieferte Entleerungsventil ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist.
Ausgestattet mit Druckmessgeräten.

Patentierte selbstreinigende Flanschfilter mit Kopf und Ring aus Messing und Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Entleeren. Rohwasser gelangt in den Filter und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyklonsystems sauber herauskommt. Ideal, wenn sauberes Wasser ohne sehr kleine feste Stoffe, insbesondere Sand, erforderlich ist. Der serienmäßig mitgelieferte Entleerungsventil ermöglicht das Ausstoßen von Sand, ohne dass eine Demontage erforderlich ist. Ausgestattet mit Druckmessgeräten.

A

ART.189

SELBSTREINIGENDES FILTER AUS NATURMESSING

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Anlagen, Heizungssystemen, Klimaanlagen und Druckluft.
Ausgestattet mit einem herausnehmbaren Filterelement, doppeltem Manometer und einem Schlauchanschlusshahn zum Ablassen von Verunreinigungen.

Gehäuse aus vernickeltem Messing.
Minimal- und maximaler Betriebstemperatur: 0°C, 100°C in Abwesenheit von Dampf.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

HF DREHBAR

Selbstreinigender halbautomatischer Filter

Selbstreinigende halbautomatische Filter. Betrieb im Zyklon mit spiralförmigem Fluss im Einsatz. Die Lieferung umfasst: 360° drehbarer Kopf, Messing-Anschlüsse mit integrierter Rückschlagventil, Gehäuse aus glasfaserverstärktem Kunststoff, Edelstahl-Kartusche mit spiralförmigem System, transparenter Behälter, halbautomatische Entladung zur Aktivierung der Rückspülung und Wartungsdatum. Besonders geeignet für sowohl linien- als auch senkrechte Anschlüsse.
Es handelt sich um ein hochmodernes Gerät im Bereich der selbstreinigenden halbautomatischen Zyklonfilter, da es neben der Entladung des gesammelten Schmutzes mit seinem Rückspülungssystem eine effektive und echte Reinigung auch der Filterkartusche gewährleistet. Für die Reinigung des Filterelements genügt das Öffnen des Ablassventils am Boden des Behälters; dieser einfache Vorgang aktiviert das Rückspülungssystem.
Bei jeder Betätigung des Ablassventils wird das System aktiviert: Wasserfiltration für die automatische Ablassreinigung, automatische Rückspülung. Die Form der Kartusche neigt dazu, den Schmutz am Boden des Behälters durch einen Zykloneffekt zu sammeln, wodurch die Ansammlung des filtrierten Stoffes am Boden des Behälters erleichtert wird. Inklusive Demontage-/Öffnungsschlüssel für den Behälter.

MERKMALE WASCHBARE NYLONPATRONEN SERIE NY

Der Filterpatron in Mesh, der aus Nylon oder Stahl bestehen kann, kann verschiedene Filtrationsgrade aufweisen und ist in der Lage

Schwebstoffe bis zur Verstopfung zurückzuhalten, die anhand eines Anstiegs des Druckverlustes im System erkennbar ist. A

In diesem Fall muss die Reinigung der Filterpatrone durchgeführt werden. Die NY-Patronen können gewaschen und wiederverwendet werden, im

Gegensatz zu gewickelten Drahtpatronen, die ersetzt werden müssen, sobald der maximale Verstopfungsgrad erreicht ist. Für

Behälter mit Anschlüssen von .”, .” und 1” sind die NY-Patronen in der DOE-Version ohne Platten erhältlich. Für Behälter mit

Anschlüssen von 1”., 1”. und 2” sind die NY-Patronen in der SOE 222-Version erhältlich.

Produkt konform mit dem D.M. Nr. 174/2004 und dem D.M. Nr. 25/2012.

ART.189

SELBSTREINIGENDER FILTER

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Anlagen, Heizungsanlagen, Klimaanlagen und Druckluft.
Ausgestattet mit herausnehmbaren Filterpatronen, Doppelmanometer und einer Wasserhahn für den Abfluss von Verunreinigungen.

Gehäuse aus vernickeltem Messing.
Mindest- und Höchsttemperatur: 0°C, 100°C ohne Dampf.
Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.
