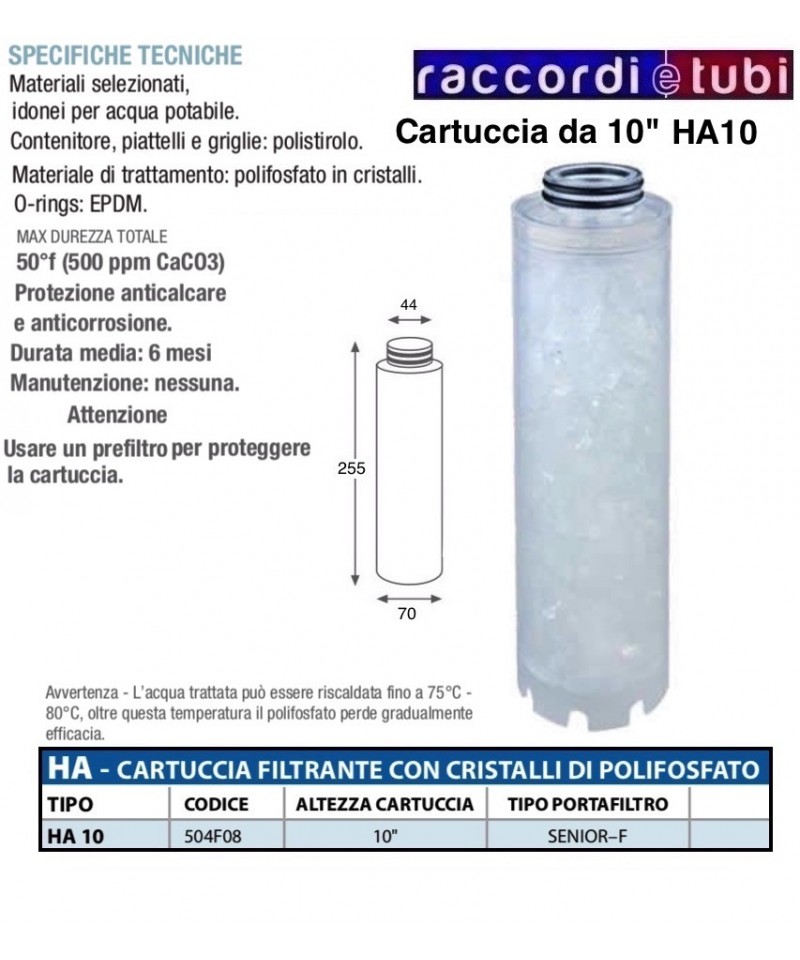

KARTUSCHE MIT POLYPHOSPHATKRISTALLEN 10" MIT O-RING HA10 504F08

FILTERKARTUSCHE AUS POLYPROPYLENGEWEBE 7" MIT O-RING RL7 504C07

GIGANT

Selbstreinigender Zyklonfilter

Patented selbstreinigende Zyklon-Entschlammungsfilter. Dank des Super-Helix-Effekts reduziert sich die Anzahl der Reinigungen erheblich: Dies wird durch die patentierte Helix am Boden der Cartridge erreicht, die einen helicoiden Effekt erzeugt, der die Schwebeteilchen vom Filterelement wegdrückt. Ausgestattet mit einer A Clamp Edelstahlverschluss (AISI 316) und einer großen Cartridge
in Edelstahl, Filterkörper aus verstärktem Polyamid und Ablass.
Differenzdruckmanometer und Ablassventil
3/4” inklusive. Erhältlich mit verschiedenen Filtergraden (Edelstahl Cartridge: 50, 100, 200, 500, 1000, 3000 Mikron – Disc Cartridge: 20; 50 Mikron).

Der patentierte selbstreinigende Helixfilter von Euroacque. Um den Filter zu reinigen, genügt es, den Ablass des Filters zu öffnen, um das selbstreinigende Helixsystem zu aktivieren. Die Reinigung des Filterelements erfolgt durch eine patentierte Helix, die am Boden der Cartridge (in Edelstahl) angebracht ist, das Ergebnis einer sorgfältigen Studie zur Konstruktion und Hydraulik. Seine Ablenklamellen erzeugen im Wasser, das in den Filter eintritt, einen helicoiden Effekt, der die Schwebeteilchen gegen die Wände des Deckels verschiebt, sie vom Filterelement fernhält und somit die Reinigungsfrequenz auf ein Minimum reduziert. Der Filterkörper besteht aus verstärktem Polyamid. Gigant ist mit einem praktischen Verschlussring aus Edelstahl AISI 316 ausgestattet, und die Dichtungen für perfekten hydraulischen Halt bestehen aus NBR. Der Filter ist mit 2 Kontrollmanometern, einem Bodenablass zur einfachen Entfernung der gesammelten Verunreinigungen und einem speziellen Deckel für die horizontale oder schrägere Montage ausgestattet.

Unendliche Frische

A

KARTUSCHE AUS POLYAMID 20" mm.510

Zweck
Häufig sind in technologisch verwendtem Wasser Fremdkörper wie Kieselsteine, Rostpartikel und andere Oxide sowie Metallspäne vorhanden, die die Wasserinstallation (Rohre, Ventile, Mischer, Regulierorgane usw.) beschädigen können.
Die Installation eines Schutzfilters stellt die einfachste und effektivste Alternative dar, um solche Probleme zu vermeiden.

Hauptmerkmale

Die Schmelzblasen-Filterkartuschen der Baureihe MB werden durch das Blasen von 100% reinem Polypropylen auf einen zentralen Träger aus Polypropylen hergestellt. Die spezielle Blastechnologie ermöglicht die Herstellung einer selektiven Filterstruktur, die Verunreinigungen über die gesamte Dicke der Kartusche aufnimmt und so das Filtermaterial vollständig ausnutzt. Das Fehlen von Klebstoffen oder Farbstoffen verleiht den Filterkartuschen eine hohe Vielseitigkeit in der Anwendung und chemische Verträglichkeit mit der behandelten Flüssigkeit.

Je nach Modell haben die Kartuschen eine Filterfeinheit von 5 bis 50 Mikron und können Fördermengen von 0,2 bis 2,6 m3/h bei einer Filtrationsleistung von 90% bearbeiten. Die Kartuschen sind vom TypD.O.E. (für Behälter mit Anschlüssen von 1⁄2” - 3⁄4” - 1”) und S.O.E. 222 mit Bodenplatte und doppelt gedichtetem O-Ring (für Behälter mit Anschlüssen von 1”1⁄4 - 1”1⁄2 - 2”).

Vorgesehene Verwendung, Einsatzbedingungen

Ideal zur Filtration von Verunreinigungen wie Schlamm, Sand, Oxidpartikeln und grobem Material bis zu einer Mindestkörnigkeit von 5 Mikron.

Wartung und Haltbarkeit

Um die korrekte Funktion des Filters aufrechtzuerhalten, ist eine regelmäßige Wartung erforderlich. Periodisch sollte der Filter in den By-Pass gesetzt und die Kartusche ausgetauscht/wiederhergestellt sowie der Behälter und der Kopf gereinigt werden. Die Austauschhäufigkeit der Kartusche hängt von der Art und den Betriebsbedingungen ab.

Installation

Die Installation sollte unter Beachtung der geltenden lokalen Vorschriften erfolgen.

10" FILTERKARTUSCHE MIT GEWICKELTEM FADEN

EIGENSCHAFTEN DER GEWICKELTEN FADENFILTERKARTUSCHE DER FA-Serie

Die FA-Filtrationskartuschen werden hergestellt, indem 100% reines Polypropylen (mit FDA-Zertifizierung für den Kontakt

mit Trinkwasser) um einen zentralen Unterstützungskern aus PP gewickelt wird.

Die spezielle Wickeltechnologie ermöglicht die Herstellung einer selektiven Filterstruktur.

Je nach Spannung und Verdrehung der Spinnerei können verschiedene Filtergrade erzielt werden.

Für Behälter mit Anschlüssen von .”, .” und 1” sind die FA-Kartuschen in der DOE-Version ohne Scheiben erhältlich.

Für Behälter mit Anschlüssen von 1”., 1”. und 2” sind die FA-Kartuschen in der SOE 222-Version mit doppelt dichtender O-Ring

und Bodenplatte erhältlich.

Produkt entspricht D.M. Nr. 174/2004 und D.M. Nr. 25/2012.

ART.189

AUTOMATISCHER FILTER AUS NATÜRLICHEM MESSING

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen, Heizungs-, Klimaanlagen und Druckluftanlagen.
Ausgestattet mit herausnehmbarer Filterpatrone, doppelt manometrisch und einem Gummischlauchauslasshahn zum Ablassen von Verunreinigungen.

Korpus aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 100°C in Abwesenheit von Dampf.
ISO 228 Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

POLYPROPYLENNETZ, POLYPROPYLENBESCHICHTUNG, EVA-PE-DICHTUNG

Verschmutzungsfilter PN20

Gehäuse und Inspektionsdeckel aus Messing,

filter aus Edelstahl AISI 302. Anschlüsse

weiblich

Betriebstemperatur: 0°C / 80°C

FILTERPATROHNE AUS GEWICKELTEM FADEN 7" MIT O-RING FA 504F07

Der automatische PuliMATIC Filter ist geeignet zur Wasserfiltration zur Eliminierung von Fremdkörpern wie: kleinen Mengen Sand, Oxidschuppen, Grobmaterial usw. bis zu einer Korngröße von 100 Mikron. Der Filter eignet sich zum Schutz von hydrothermischen Anlagen, Elektrogeräten und allgemeinen Ausrüstungen. PuliMATIC ist mit einem automatischen System mit elektronischer Steuerung ausgestattet, das der Benutzer nach festgelegten Zeiten steuern kann.
Dank seines patentierten Bürsten- und Entlastungssystems gewährleistet er neben der Entfernung von Verunreinigungen, die im Wasser schwebend sind, auch eine effektive und gründliche Reinigung des Filterelements. Abhängig von den Anwendungen wird empfohlen, hinter dem Filter ein elektrisches Ventil (nicht in der Lieferung enthalten und steuerbar über den am Filter selbst verfügbaren elektrischen Kontakt) zu installieren, das den Wasserfluss zu den Anwendungen während der Waschvorgänge unterbricht.
Geeignet für die Behandlung von Wasser, das für den menschlichen Verzehr bestimmt ist.
FÜR INFO SIEHE BEIGEFÜGTES PDF

Lieferzeit 7-10 Werktage

FILTERBEHÄLTER 1" FÜR 7" FILTERKARTUSCHE MIT O-RING

WASSERFILTER IM 3-TEILIGEN DESIGN SIND FÜR SCHNELLEINSATZ-KARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Abdichtung und eine schnelle sowie effiziente Wartung. Filterkartuschen werden in der Einzelversion mit klarem Glas angeboten.
Die mehrstufigen Lösungen gehören zu den exklusivsten auf dem Markt: Sie werden mit einem Monoblock-Kopf hergestellt, der maximale Sicherheit und Widerstandsfähigkeit garantiert und alle Probleme mit lästigen Wasserlecks und Zwischenverbindungen beseitigt.
Die IN/OUT-Anschlüsse sind in Messing mit 3/4" und 1" BSP-Gewinde erhältlich. Die Höhe der für die Modelle geeigneten Kartuschen variiert von 5" bis 20".

FILTERBEHÄLTER 3/4 ZOLL FÜR 10" FILTERKARTUSCHE MIT O-RING

DIE WASSERFILTER MIT 3 TEILEN SIND FÜR SCHNELLVERSCHLUSSKARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtigkeit und eine schnelle und effiziente Wartung. Die Filterkartuschen sind in der Einzelversion mit klarem Glas erhältlich.
Multistufenlösungen gehören zu den exklusivsten auf dem Markt: Sie sind mit einem Monoblockkopf gefertigt, der maximale Sicherheit und Widerstandsfähigkeit gewährleistet und alle Probleme im Zusammenhang mit lästigen Wasserlecks und Zwischenanschlüssen beseitigt.
Die IN/OUT-Anschlüsse sind in Messing mit 3/4" und 1" BSP-Gewinde erhältlich. Die Höhe der für die Modelle geeigneten Kartuschen variiert von 5" bis 20".

Produktbeschreibung

Netz- oder Scheibenfilter haben hauptsächlich die Funktion, feststoffliche anorganische Partikel in Wasser zurückzuhalten, wie Schlamm, feinen Sand und andere Rückstände, je nach den Konstruktionsmerkmalen der Filterelemente. Diese Filter sind besonders geeignet für stark belastetes Wasser, das häufige Rückspülungen erfordert.
In Netzfiltern werden die Verunreinigungen von den Maschen eines Siebes zurückgehalten, das aus Metall oder Kunststoff bestehen kann.
Die Scheibenfilter haben einen Filterkörper, der aus einem Stapel (oder einer Säule) von Scheiben mit rauer Oberfläche besteht. Während des Betriebs werden die Scheiben eng aneinander gehalten, und die suspendierten Partikel werden durch die Zwischenräume (oder Porosität), die wegen der Rauheit zwischen den Kontaktflächen der Scheiben entstehen, zurückgehalten.
Bei Rückspülungen wird die Haftung zwischen den Scheiben gelockert, was ein schnelles Entfernen der zurückgehaltenen Verunreinigungen fördert.
In Scheiben- und Netzfiltern werden die Abmessungen der Filteröffnungen in „Mesh“ angegeben. Je höher die Werte dieses Parameters sind, desto kleiner sind die zurückgehaltenen Partikel.

FILTER FÜR INSTALLATION IM SCHACHT

Filter mit Kartusche d=1” F-F in “T” mit Behälter

Sammlung 50 Mesh

Filter mit Sammelbehälter für Verunreinigungen, platzierbar mit Rohranschlüssen nach unten.

Er wird einfach gereinigt, indem die Kartusche aus dem Filter entnommen wird, ohne das Wasser des Systems zu kontaminieren.

Der Sammelbehälter verhindert, dass der Schmutz beim Herausziehen der Kartusche in den Filter und damit in die Leitung zurückfällt.

Alles lässt sich leicht wieder zusammenbauen, wobei immer von oben gearbeitet wird.

Die Abbildung zeigt, dass wenn ich den Filter in der Standardversion verkehre, mit dem

Schmutzbehälter nach oben gerichtet, dem Wasserfluss folgend, angezeigt durch die Pfeile,

tritt das Wasser von links ein und steigt, durchquert die Filterkartusche von innen nach außen und verlässt nach

unten rechts. Der Schmutz bleibt innerhalb der Filterkartusche und fällt durch Schwerkraft nach unten

wenn der Wasserfluss gestoppt wird. Wenn ich die Filterkartusche entferne, finde ich keinen Schmutz der in die

Basis der Eingangleitung.

Die Abbildung zeigt, dass wenn ich den Filter in der modifizierten Version mit der Einführung

des Behälters innerhalb der Filterkartusche, tritt das Wasser von links ein und steigt, durchquert den

Behälter innerhalb der Filterkartusche und gelangt nach oben, wo es Löcher findet, sinkt in den Hohlraum

zwischen der Filterkartusche und dem Behälter, durchquert die Filterkartusche von innen nach

außen und verlässt nach unten rechts. Der Schmutz bleibt in diesem Fall im Hohlraum. Ich kann daher

die Filterkartusche zusammen mit dem Behälter herausziehen und alles reinigen. Nichts fällt zurück

in die Leitung.

MERKMALE WASCHBARE NYLONPATRONEN SERIE NY

Der Filterpatron in Mesh, der aus Nylon oder Stahl bestehen kann, kann verschiedene Filtrationsgrade aufweisen und ist in der Lage

Schwebstoffe bis zur Verstopfung zurückzuhalten, die anhand eines Anstiegs des Druckverlustes im System erkennbar ist. A

In diesem Fall muss die Reinigung der Filterpatrone durchgeführt werden. Die NY-Patronen können gewaschen und wiederverwendet werden, im

Gegensatz zu gewickelten Drahtpatronen, die ersetzt werden müssen, sobald der maximale Verstopfungsgrad erreicht ist. Für

Behälter mit Anschlüssen von .”, .” und 1” sind die NY-Patronen in der DOE-Version ohne Platten erhältlich. Für Behälter mit

Anschlüssen von 1”., 1”. und 2” sind die NY-Patronen in der SOE 222-Version erhältlich.

Produkt konform mit dem D.M. Nr. 174/2004 und dem D.M. Nr. 25/2012.
