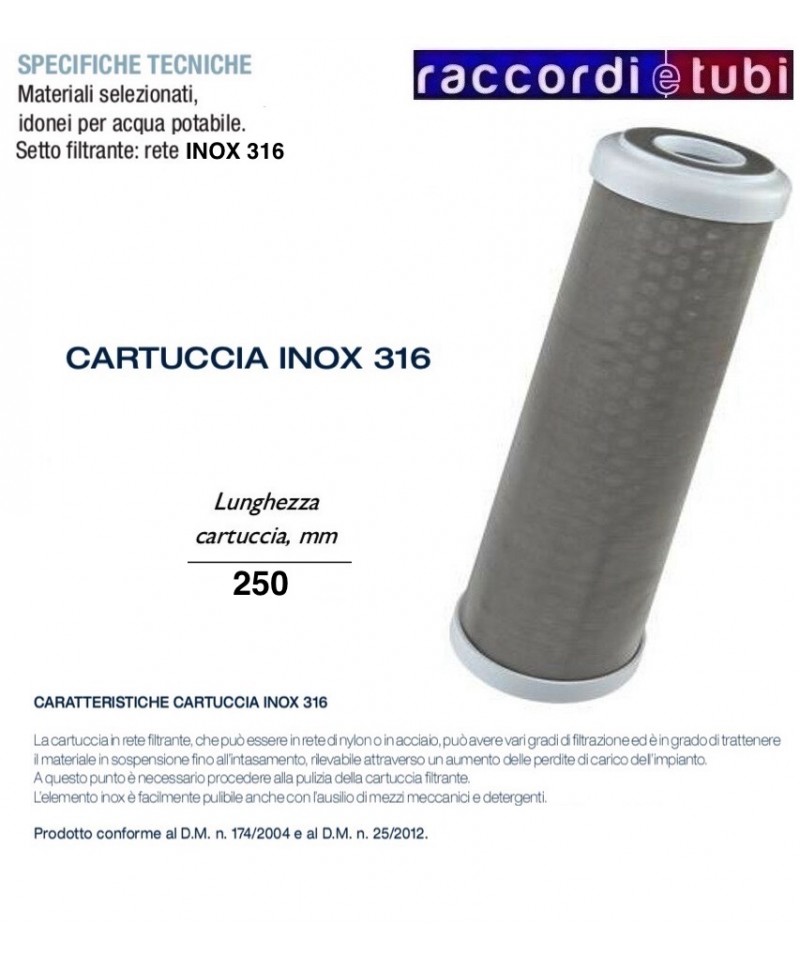

FILTERKARTUSCHE AUS EDELSTAHL 316, 10"

FILTER FÜR INSTALLATION IM SCHACHT

Filter mit Kartusche d=1” F-F in “T” mit Behälter

Sammlung 50 Mesh

Filter mit Sammelbehälter für Verunreinigungen, platzierbar mit Rohranschlüssen nach unten.

Er wird einfach gereinigt, indem die Kartusche aus dem Filter entnommen wird, ohne das Wasser des Systems zu kontaminieren.

Der Sammelbehälter verhindert, dass der Schmutz beim Herausziehen der Kartusche in den Filter und damit in die Leitung zurückfällt.

Alles lässt sich leicht wieder zusammenbauen, wobei immer von oben gearbeitet wird.

Die Abbildung zeigt, dass wenn ich den Filter in der Standardversion verkehre, mit dem

Schmutzbehälter nach oben gerichtet, dem Wasserfluss folgend, angezeigt durch die Pfeile,

tritt das Wasser von links ein und steigt, durchquert die Filterkartusche von innen nach außen und verlässt nach

unten rechts. Der Schmutz bleibt innerhalb der Filterkartusche und fällt durch Schwerkraft nach unten

wenn der Wasserfluss gestoppt wird. Wenn ich die Filterkartusche entferne, finde ich keinen Schmutz der in die

Basis der Eingangleitung.

Die Abbildung zeigt, dass wenn ich den Filter in der modifizierten Version mit der Einführung

des Behälters innerhalb der Filterkartusche, tritt das Wasser von links ein und steigt, durchquert den

Behälter innerhalb der Filterkartusche und gelangt nach oben, wo es Löcher findet, sinkt in den Hohlraum

zwischen der Filterkartusche und dem Behälter, durchquert die Filterkartusche von innen nach

außen und verlässt nach unten rechts. Der Schmutz bleibt in diesem Fall im Hohlraum. Ich kann daher

die Filterkartusche zusammen mit dem Behälter herausziehen und alles reinigen. Nichts fällt zurück

in die Leitung.

KARTUSCHE MIT 100 % REINEM POLYPROPYLEN, KERN AUS POLYPROPYLEN

LINDO BIOS

Selbstreinigender Zyklonfilter

Patentierte selbstreinigende Filter mit Messingkopf und -ring und spiegelpolierter Edelstahlpatrone. Turbinenbetrieb mit helixförmigem Durchfluss sowohl im Betrieb als auch im Abfluss. Das Rohwasser tritt in den Filter ein und wird dann in den Filterbereich geleitet, wo es dank des selbstreinigenden Zyklonsystems sauber austritt. Ideal, wenn sauberes Wasser ohne feste Substanzen in sehr kleinen Größen, insbesondere Sand, benötigt wird. Der serienmäßige Entleerungsventil ermöglicht das Abführen von Sand, ohne die Patrone abzubauen. Die Ausführungen von 1"1/2" und 2" sind mit einem Druckmanometer ausgestattet. EINGESCHLOSSENES „BIOS“-SYSTEM zur bakteriellen Hemmung.

Dank des mitgelieferten Geräts wird das zu filtrierende Wasser tangential zur Wand in den Behälter eingeführt, sodass ein Strudel entsteht, der die schwereren Partikel dazu bringt, entlang der inneren Wand des Behälters zu fließen und sich am Boden abzusetzen, ohne die Filterpatrone zu verstopfen, die so gestaltet ist, dass sie eine glatte und gleitende Oberfläche hat, wodurch Verunreinigungen eher abgleiten als an der Patrone haften, wie es bei herkömmlichen Filtern der Fall ist.

Der Euroacque Sicherheits-Sandfilter nutzt ein patentiertes selbstreinigendes Turbinensystem zur Wasserfiltration. Geeignet sowohl für Trink- als auch für Technologieanwendungen und korrosionsbeständig. Messingkopf und -ring. Spiegelpolierte Edelstahlpatrone. Bruchsicherer transparenter Behälter. Der Filter verfügt über ein manuelles Entleerungsventil. Turbinenbetrieb mit helixförmigem Durchfluss sowohl im Betrieb als auch im Abfluss. Die Reinigung erfolgt einfach durch Öffnen des Entlüftungsventils. Die Lieferung umfasst eine manuelle Entleerung für Filter Mod. Lindo. Die Lieferung umfasst: Messingkopf mit patentiertem Turbinensystem, Messingring, Edelstahlfilterpatrone (blechgedruckt, um eine glatte und gleitende Oberfläche zu erhalten, auf der Verunreinigungen weniger leicht haften), bruchsicherer transparenter Behälter aus Trogramid, Entleerungsventil, Anleitungen und Verpackung.

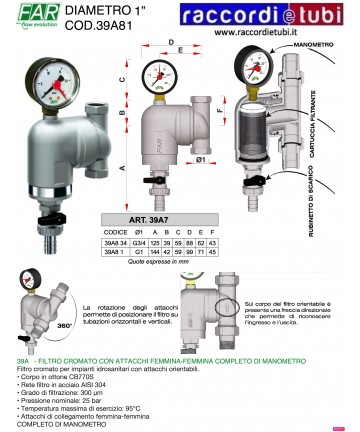

Die drehbaren FAR-Filter gewährleisten eine präzise Filtration von Trinkwasser und erhalten über die Zeit die Funktionalität sowie die Lebensdauer der installierten Komponenten.

Die Möglichkeit, die Ein- und Auslassanschlüsse auszurichten, ermöglicht die Anpassung der Filterpositionierung an die eigenen Installationsbedürfnisse.Das Gehäuse des drehbaren Filters besteht vollständig aus korrosionsbeständigem Messing gegen Dezinkifizierung (CR-Messing), das widerstandsfähiger gegen Korrosion durch stehendes Wasser oder Wasser mit hohem Sauerstoff- und Kohlendioxidgehalt ist, das das Metall angreifen kann. Diese Art von Messing garantiert somit eine längere Haltbarkeit des Materials und die Sicherheit, sauberes Wasser nutzen zu können.

PULIFIL ist ein halbautomatischer selbstreinigender Filter für hohe Durchflussmengen, robust und kompakt, mit einem Bürstenreinigungssystem für die Filterkartusche und einer schmutzigen Ablassvorrichtung in einem einzigen Vorgang. PULIFIL besteht aus einem Messingkopf mit Gewinden nach der Norm EN 10226-1 und EN 228-1, einem Gehäuse aus Grilamid® (hochfeste Polyamid), internen Nylonbürsten mit Edelstahlträger zur Reinigung der Oberfläche der Filterkartusche; die Kartusche ist aus Edelstahl, geschweißt auf einem unterstützenden Streckmetallgitter; die spezielle Struktur der Kartusche macht sie druckstoßfest und verringert das Problem der Verformung und des Quetschens. Bei Modellen mit Anschlüssen von 1” 1/2 - 2” sind zwei Manometer zur Druckmessung sowie Übergänge und Mutter für den hydraulischen Anschluss vorhanden. Der Waschvorgang wird durch Drehen des oberen Knopfes im Uhrzeigersinn gestartet: Diese Bewegung aktiviert bei jedem Klick das Bürsten- und Entsorgungssystem. Die automatische Öffnung des Ablassventils (am Boden des Gehäuses angebracht) erzeugt einen tangentialen Hochgeschwindigkeitsstrom, der Verunreinigungen entfernt, die sich im Filtergehäuse angesammelt haben. PULIFIL filtert Wasser von außen nach innen durch die Filterkartusche. Für Wartung und Desinfektionsmaßnahmen können autorisierte Kundendienstzentren kontaktiert werden.

PULIFIL wird in einem Karton verpackt, der Ein- und Ausgang des Anschlusskopfs des Filters ist mit Abdeckkappen ausgestattet, um mögliche äußere Kontaminationen zu vermeiden, die vor der Installation entfernt werden müssen. Der Standardumfang umfasst: PULIFIL-Filter, Öffnungswerkzeug für das Gehäuse, Beutel mit Messinganschluss-Kit (nur für Modelle mit Anschlüssen 1” ½ - 2”), Bedienungsanleitung – Wartung – Installation (einschließlich Konformitätserklärung).

PULIFIL wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich hergestellt, kann jedoch auch zum Schutz von Verteilungsnetzen für kaltes Wasser, Speisungen von Heizungs- und Kühlsystemen und Prozesswasserleitungen eingesetzt werden.

Für weitere Informationen siehe das angehängte PDF

KARTUSCHE MIT 100% REINEM POLYPROPYLEN, KERN AUS POLYPROPYLEN

Selbstreinigende Sandfilter mit Köpfchen und Ring aus Messing. Behälter aus Edelstahl und Kartusche aus Edelstahl. Für Trinkwasser geeignet. Auch für Warmwasser geeignet. Bei der Bestellung anzugeben. Automatisierungsmöglichkeiten mit timerwash-Zentralen. Sie verfügen über ein Entwässerungssystem.
Nutzung: überall dort, wo sauberes Wasser ohne feste Stoffe in kleinster Größe benötigt wird, insbesondere von Sand.
Filtration: Standard 60 Mikrometer; erhältlich sind auch 200 und 500 Mikrometer.

ART.189

SELBSTREINIGENDER FILTER

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Anlagen, Heizungsanlagen, Klimaanlagen und Druckluft.
Ausgestattet mit herausnehmbaren Filterpatronen, Doppelmanometer und einer Wasserhahn für den Abfluss von Verunreinigungen.

Gehäuse aus vernickeltem Messing.
Mindest- und Höchsttemperatur: 0°C, 100°C ohne Dampf.
Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

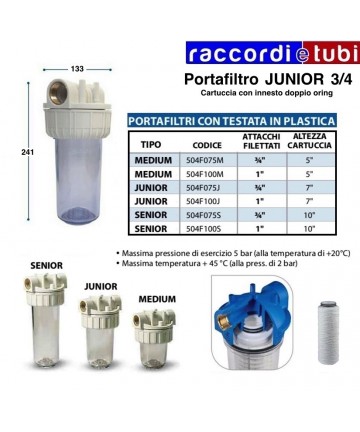

FILTERBEHÄLTER 3/4 ZOLL FÜR 7" FILTERKARTUSCHE MIT O-RING

WASSERFILTER MIT 3 TEILEN SIND FÜR SCHNELLSCHLUSSKARTUSCHEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.

Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtigkeit und eine schnelle, effiziente Wartung. Die Filterkartuschen sind in der Einzelversion mit transparentem Glas erhältlich.
Die Mehrstufenlösungen gehören zu den exklusivsten auf dem Markt: Sie bestehen aus einem monoblock Kopf und garantieren maximale Sicherheit und Widerstandsfähigkeit, wodurch sämtliche Probleme mit lästigen Wasserlecks und Zwischenverbindungen beseitigt werden.
Die IN/OUT-Anschlüsse sind aus Messing in den Größen 3/4" und 1" mit BSP-Gewinde erhältlich. Die Höhe der für die Modelle geeigneten Kartuschen variiert zwischen 5" und 20".

A

BRAVO ist ein kompakter manueller Reinigungsfilter mit einem Ablaßhahn für Schmutz. BRAVO ist mit einem Messingkopf nach den Normen EN 10226-1 und EN 228-1, einem Gehäuse aus Grilamid® (hochfester Polyamid) und einem integrierten Ablaßhahn gefertigt. Die Patrone besteht aus rostfreiem Stahl, der mit einer Buchse und einer O-Ring-Dichtung vernietet ist. Die spezielle Bauweise der Patrone macht sie druckschockbeständig und beseitigt so das Problem der Verformung und des Abplattens; sie ist in zwei Varianten erhältlich: mit und ohne Manometer 0 - 12 bar. BRAVO filtert Wasser von innen nach außen durch die Patrone. BRAVO ist mit einem Schlüssel zum Öffnen des Gehäuses und einer Reinigungsbürste ausgestattet, um die Wartungsarbeiten zu erleichtern. Für Wartungs- und Desinfektionsarbeiten kann der autorisierte Kundendienst kontaktiert werden.

BRAVO wird in einem Karton verpackt; der Ein- und Auslaß des Filteranschlusskopfes sind mit Verschlußkappen versehen, um äußere Kontaminationen zu vermeiden, die beim Einbau entfernt werden müssen. Das Standard Zubehör umfasst: BRAVO-Filter, Schlüssel zum Öffnen des Gehäuses, Reinigungsbürste für die Patrone, Bedienungsanleitung – Wartung – Installation (einschließlich Konformitätserklärung).

BRAVO wurde speziell für die Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwasserverteilungsnetzen, Speisungen für Heizungs- und Kühlsysteme sowie von Prozesswassernetzen eingesetzt werden.

Für weitere Informationen siehe das angehängte PDF

ART.189

SELBSTREINIGENDES FILTER AUS NATURMESSING

BESCHREIBUNG

Geeignet für den Einsatz in hydraulischen Anlagen, Heizungssystemen, Klimaanlagen und Druckluft.
Ausgestattet mit einem herausnehmbaren Filterelement, doppeltem Manometer und einem Schlauchanschlusshahn zum Ablassen von Verunreinigungen.

Gehäuse aus vernickeltem Messing.
Minimal- und maximaler Betriebstemperatur: 0°C, 100°C in Abwesenheit von Dampf.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).

Filtrationsgrad: 300µm.

VERUNREINIGUNGSFILTER PN20

Gehäuse und Inspektionsdeckel aus Messing,

Filter aus Edelstahl AISI 302. Anschlüsse

weiblich

Betriebstemperatur: 0°C / 80°C

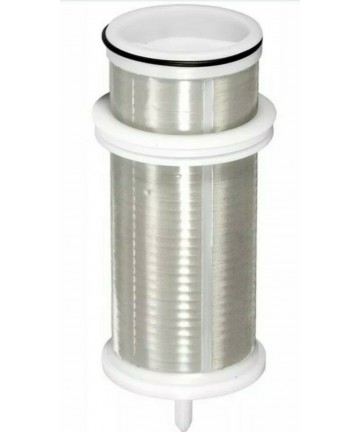

ERSATZFILTER HONEYWELL AF74-1D
