Artikel-Nr.: *3361011

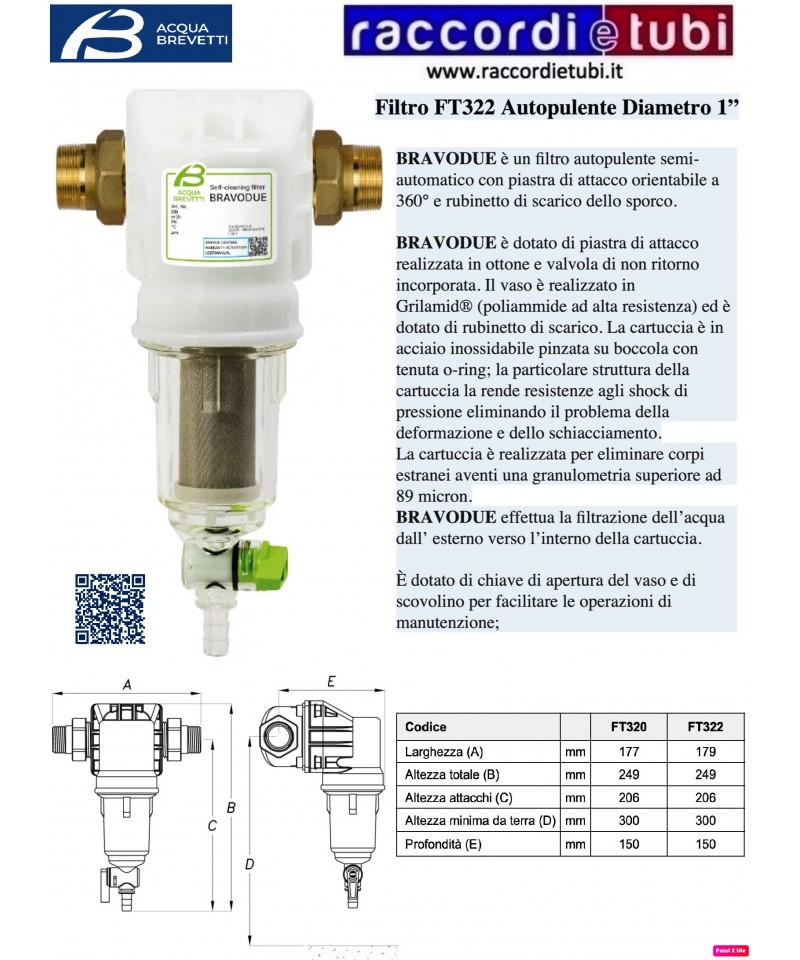

BRAVODUE ist ein halbautomatischer Selbstreinigungsfilter mit einer um 360° drehbaren Anschlussplatte und einem Ablasshahn für Schmutz. BRAVODUE ist mit einer Anschlussplatte aus Messing und einem integrierten Rückschlagventil ausgestattet. Der Behälter besteht aus Grilamid® (hochfestes Polyamid) und verfügt über einen Ablasshahn. Die Kartusche besteht aus rostfreiem Stahl, der auf einer Buchse mit O-Ring-Dichtung genietet ist; die besondere Struktur der Kartusche macht sie druckstoßbeständig und beseitigt das Problem der Verformung und des Abknickens. Die Kartusche ist so konstruiert, dass sie Fremdkörper mit einer Korngröße von mehr als 89 Mikrometern entfernt. BRAVODUE filtert Wasser von außen nach innen durch die Kartusche. Er ist mit einem Schlüssel zum Öffnen des Behälters und einer Bürste ausgestattet, um die Wartungsarbeiten zu erleichtern. Für Wartungsarbeiten und Desinfektionen kann man sich an die autorisierten Kundendienstzentren wenden.
BRAVODUE ist in einem Karton verpackt, der Ein- und Ausgang der Anschlussplatte des Filters sind mit Verschlusskappen versehen, die mögliche externe Kontaminationen verhindern und bei der Installation entfernt werden müssen. Zum Standardzubehör gehören: BRAVODUE-Filter, Beutel mit Messingfittings, Schlüssel zum Öffnen des Behälters, Reinigungsbürste, Gebrauchsanweisung – Wartung – Installation (einschließlich Konformitätserklärung).
BRAVODUE wurde speziell zur Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwassernetzen, zur Versorgung von Heizungs- und Kühlsystemen sowie von Prozessleitungen eingesetzt werden.
Für weitere Informationen siehe angehängte PDF
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
BRAVODUE ist ein halbautomatischer Selbstreinigungsfilter mit einer um 360° drehbaren Anschlussplatte und einem Ablasshahn für Schmutz. BRAVODUE ist mit einer Anschlussplatte aus Messing und einem integrierten Rückschlagventil ausgestattet. Der Behälter besteht aus Grilamid® (hochfestes Polyamid) und verfügt über einen Ablasshahn. Die Kartusche besteht aus rostfreiem Stahl, der auf einer Buchse mit O-Ring-Dichtung genietet ist; die besondere Struktur der Kartusche macht sie druckstoßbeständig und beseitigt das Problem der Verformung und des Abknickens. Die Kartusche ist so konstruiert, dass sie Fremdkörper mit einer Korngröße von mehr als 89 Mikrometern entfernt. BRAVODUE filtert Wasser von außen nach innen durch die Kartusche. Er ist mit einem Schlüssel zum Öffnen des Behälters und einer Bürste ausgestattet, um die Wartungsarbeiten zu erleichtern. Für Wartungsarbeiten und Desinfektionen kann man sich an die autorisierten Kundendienstzentren wenden.
BRAVODUE ist in einem Karton verpackt, der Ein- und Ausgang der Anschlussplatte des Filters sind mit Verschlusskappen versehen, die mögliche externe Kontaminationen verhindern und bei der Installation entfernt werden müssen. Zum Standardzubehör gehören: BRAVODUE-Filter, Beutel mit Messingfittings, Schlüssel zum Öffnen des Behälters, Reinigungsbürste, Gebrauchsanweisung – Wartung – Installation (einschließlich Konformitätserklärung).
BRAVODUE wurde speziell zur Filtration von kaltem Trinkwasser im überwiegend zivilen Bereich entwickelt, kann jedoch auch zum Schutz von Kaltwassernetzen, zur Versorgung von Heizungs- und Kühlsystemen sowie von Prozessleitungen eingesetzt werden.
Für weitere Informationen siehe angehängte PDF
Gehäuse und Inspektionsdeckel aus Messing,
Filter aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0 °C / 80 °C
Selbstreinigender Wasserfilter mit Rückspülsystem zur effektiven Entfernung von Sedimenten. Geeignet für alle OneFlow®* Modelle.
Manuelle Rückspülung durch Öffnen des Ablassventils.
Behälter aus klarem PET. Kopf aus verstärktem Polypropylen.
Inklusive Edelstahlgewebekartusche 90 mcr.
Ablass-Trichter mit Rückflussverhinderersystem.
Maximale Betriebstemperatur: 45°C (113° F)
Minimale Betriebstemperatur: 4°C (39,2° F)
Maximaler Betriebsdruck: 8 bar (116 psi)
Inklusive Zubehör: Wandhalterung mit Schrauben und Demontagewerkzeug.
* Kopfanschluss 1" FF. Adapter für Anschlüsse von 3⁄4" und 1 1⁄4" im Lieferumfang enthalten.
FILTER FÜR INSTALLATION IM SCHACHT
Filter mit Kartusche d=1” F-F in “T” mit Behälter
Sammlung 50 Mesh
Filter mit Sammelbehälter für Verunreinigungen, platzierbar mit Rohranschlüssen nach unten.
Er wird einfach gereinigt, indem die Kartusche aus dem Filter entnommen wird, ohne das Wasser des Systems zu kontaminieren.
Der Sammelbehälter verhindert, dass der Schmutz beim Herausziehen der Kartusche in den Filter und damit in die Leitung zurückfällt.
Alles lässt sich leicht wieder zusammenbauen, wobei immer von oben gearbeitet wird.
Die Abbildung zeigt, dass wenn ich den Filter in der Standardversion verkehre, mit dem
Schmutzbehälter nach oben gerichtet, dem Wasserfluss folgend, angezeigt durch die Pfeile,
tritt das Wasser von links ein und steigt, durchquert die Filterkartusche von innen nach außen und verlässt nach
unten rechts. Der Schmutz bleibt innerhalb der Filterkartusche und fällt durch Schwerkraft nach unten
wenn der Wasserfluss gestoppt wird. Wenn ich die Filterkartusche entferne, finde ich keinen Schmutz der in die
Basis der Eingangleitung.
Die Abbildung zeigt, dass wenn ich den Filter in der modifizierten Version mit der Einführung
des Behälters innerhalb der Filterkartusche, tritt das Wasser von links ein und steigt, durchquert den
Behälter innerhalb der Filterkartusche und gelangt nach oben, wo es Löcher findet, sinkt in den Hohlraum
zwischen der Filterkartusche und dem Behälter, durchquert die Filterkartusche von innen nach
außen und verlässt nach unten rechts. Der Schmutz bleibt in diesem Fall im Hohlraum. Ich kann daher
die Filterkartusche zusammen mit dem Behälter herausziehen und alles reinigen. Nichts fällt zurück
in die Leitung.
Gehäuse und Inspektionsdeckel aus Messing,
Filter aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0°C / 80°C
POLYPROPYLENNETZ, POLYPROPYLENBESCHICHTUNG, EVA-PE-DICHTUNG
POLLENFILTER PN20
Gehäuse und Inspektionsdeckel aus Messing,
Filter aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0°C / 80°C
FILTERPATROHNE AUS GEWICKELTEM FADEN 7" MIT O-RING FA 504F07
Zweck
Häufig sind in technologischem Wasser Fremdkörper wie Kieselsteine, Rostflocken und andere Oxide sowie Metallspäne vorhanden, die die Wasserinstallation (Rohre,ventile, Mischgeräte, Steuerorgane usw.) beschädigen können.
Die Installation eines Schutzfilters stellt die einfachste und effektivste Alternative dar, um solche Probleme zu vermeiden.
Hauptmerkmale
Die Katuschen aus schmelzgeblasenem Polypropylen der MB-Serie werden hergestellt, indem 100% reines Polypropylen auf ein zentrales Stützrohr aus Polypropylen geblasen wird. Die spezielle Blastechnologie ermöglicht die Produktion einer selektiven Filterstruktur, die die Verunreinigungen über die gesamte Dicke der Kartusche zurückhält und somit das Filtermaterial vollständig nutzt. Die Abwesenheit von Klebstoffen oder Farbstoffen verleiht den Filterkartuschen eine hohe Einsatzvielfalt und chemische Verträglichkeit mit der behandelten Flüssigkeit.
Je nach Modell haben die Kartuschen einen Filtergrad von 5 bis 50 Mikrometer und können Durchflussmengen von 0,2 bis 2,6 m3/h mit einer Filtereffizienz von 90% verarbeiten. Die Kartuschen sind vom TypD.O.E. (für Behälter mit Anschlüssen von 1⁄2” - 3⁄4” - 1”) und S.O.E. 222 mit Bodenplatte und doppelt abgedichteten O-Ringen (für Behälter mit Anschlüssen von 1”1⁄4 - 1”1⁄2 - 2”).
Geplanter Gebrauch, Nutzungsbedingungen
Ideal für die Filtration von Verunreinigungen wie Schlamm, Sand, Oxidflocken und grobem Material bis zu einer minimalen Korngröße von 5 Mikrometer.
Wartung und Haltbarkeit
Um die korrekte Funktion des Filters aufrechtzuerhalten, ist eine regelmäßige Wartung erforderlich. Periodisch den Filter in den Bypass setzen und die Kartusche ersetzen/wiederherstellen sowie den Behälter und das Kopfteil reinigen. Die Häufigkeit des Kartuschenwechsels hängt von der Art und den Betriebsbedingungen ab.
Installation
Die Installation ist unter Beachtung der geltenden lokalen Vorschriften durchzuführen.
MESSING vereint fortschrittliche technologische Lösungen, die ihn an die Spitze der Kategorie stellen, da er mit einem Kopf aus vernickeltem OT 58 Messing und einem Gehäuse aus Polycarbonat gebaut ist. Er kann mit verschiedenen Patronen ausgestattet werden.
Aus diesen Daten ist es leicht zu erkennen, dass das Besondere an diesem Filter die hohe Qualität ist.
So wird eine valide Alternative zum praktischen und wirtschaftlichen BIG angeboten.
ART.189
AUTOPULEND FILTER
BESCHREIBUNG
Geeignet für den Einsatz in hydraulischen Systemen, Heizungsanlagen, Klimaanlagen und Druckluft.
Ausgestattet mit herausnehmbaren Filterpatronen, Doppelmanometer und Wasserhahn für den Schlauchanschluss zum Ablassen von Verunreinigungen.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 100 °C in Abwesenheit von Dampf.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Filtrationsgrad: 300µm.
GIGANT
Selbstreinigender Zyklonfilter
Patentierte selbstreinigende Zyklon-Entschlammungsfilter. Dank des Super-Schraubeneffekts reduziert sich die Anzahl der Reinigungen erheblich: Dies wird durch die patentierte Schraube erreicht, die an der Basis der Kartusche angebracht ist und einen spiralförmigen Effekt erzeugt, der die Schwebeteilchen vom Filterelement entfernt. Ausgestattet mit einem A Clamp-Verschlussring aus Edelstahl (AISI 316) und einer großvolumigen Kartusche aus Edelstahl, Filterkörper aus verstärktem Polyamid und Ablassventil.
Differenzdruckmanometer und Ablassventil
3/4” inklusive. Erhältlich mit verschiedenen Filtergraden (Edelstahlkartusche: 50, 100, 200, 500, 1000, 3000 Mikron – Scheibenkartusche: 20; 50 Mikron).
Der patentierte selbstreinigende Euroacque-Filter mit Schraube. Um den Filter zu reinigen, reicht es aus, das Ablassventil des Filters zu öffnen, um das selbstreinigende Schraubensystem zu aktivieren. Die Reinigung des Filterelements erfolgt durch eine patentierte Schraube, die an der Basis der Kartusche (aus Edelstahl) angeordnet ist, das Ergebnis einer sorgfältigen Studien zu Design und Hydraulikmechanik. Ihre ablenkenden Flügel erzeugen im Wasser, das in den Filter eintritt, einen spiralförmigen Effekt, der die Schwebeteilchen gegen die Wände des Deckels verschiebt und sie somit vom Filterelement fernhält und so die Reinigungsfrequenz auf ein Minimum reduziert. Der Filterkörper besteht aus verstärktem Polyamid. Gigant verfügt über einen praktischen Verschlussring aus Edelstahl AISI 316, und die Dichtungen für den perfekten hydraulischen Halt sind aus NBR. Der Filter ist mit 2 Druckkontrollmanometern, einem Bodenauslass für die einfache Entfernung der gesammelten Verunreinigungen und einem speziellen Verschluss für die horizontale oder senkrechte Installation ausgestattet.
PARTIKELFILTER PN20
Gehäuse und Inspektionsdeckel aus Messing,
Filter aus Edelstahl AISI 302. Anschlüsse
weiblich
Betriebstemperatur: 0°C / 80°C
FILTERKARTUSCHE AUS WINDUNGSFADEN 10" MIT O-RING FA10 504F10
LINDO BIOS
Selbstreinigender Zyklonfilter
Patentierte selbstreinigende Filter mit Messingkopf und -ring sowie spiegelpolierter Edelstahlpatrone. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Abfluss. Das Rohwasser tritt in den Filter ein und wird dann in den Filterbereich geleitet, von wo es dank des selbstreinigenden Zyklons sauber austritt. Ideal, wo sauberes Wasser ohne sehr kleine feste Stoffe, insbesondere Sand, erforderlich ist. Der serienmäßig mitgelieferte Ablasshahn ermöglicht es, den Sand ohne Demontage abzulassen. Die Ausführungen mit 1"1/2" und 2" sind mit einem Druckmanometer ausgestattet. INKLUSIVE "BIOS"-SYSTEM, bakterielle Hemmung.
Dank des Gerätes, das er hat, wird das zu filtrierende Wasser tangential zur Wand in das Gefäß geleitet, um einen Wirbel zu erzeugen, der die schwereren Partikel entlang der Innenwand des Gefäßes drängt und sie am Boden ablagert, ohne die Filterpatrone zu verstopfen. Diese ist so gestaltet, dass eine glatte und gleitende Oberfläche erreicht wird, sodass Verunreinigungen eher nach unten gleiten, als an der Patrone zu haften, wie bei herkömmlichen Filtern.
Der Euroacque-Sandfilter ist ein selbstreinigender Sicherheitsfilter mit patentierter Turbine zur Filtration von Wasser. Geeignet sowohl für Trink- als auch für Technikwasser und beständig gegen Korrosionen. Kopf und Ring aus verchromtem Messing. Patrone aus spiegelpoliertem Edelstahl. Bruchsichere transparente Behälter. Der Filter ist mit einem manuellen Ablasshahn ausgestattet. Turbinenbetrieb mit spiralförmigem Fluss sowohl im Betrieb als auch im Abfluss. Die Reinigung erfolgt einfach durch Öffnen des Ablasshahn. Die Lieferung umfasst den manuellen Ablass für Filter Typ Lindo. Die Lieferung umfasst: Kopf aus verchromtem Messing mit patentiertem Turbinensystem, verchromter Messingring, Filterpatrone aus Edelstahl (eingestanzte Bleche, um eine glatte und gleitende Oberfläche zu erzielen, die das Haften von Verunreinigungen an der Patrone erschwert), bruchsicherer transparenter Behälter aus Trogramid, Ablasshahn, Anleitungen und Verpackung.
FILTERBEHÄLTER 1" FÜR 5" FILTERPATRONE MIT O-RING
DIE WASSERFILTER MIT 3 TEILEN SIND FÜR SCHNELLVERBINDUNGS-PATRONEN MIT DOPPELTEM O-RING 45 MM (SOE – O-RING 222) KONZIPIERT.
Sie ermöglichen eine einfache Positionierung des Filters, maximale Dichtigkeit und eine schnelle sowie effiziente Wartung. Die Patronenfilter werden in einer einzelnen Version mit klarem Gehäuse geliefert.
Die Mehrstufenlösungen gehören zu den exklusivsten auf dem Markt: Gefertigt aus einem monoblock Kopf, garantieren sie maximale Sicherheit und Widerstandsfähigkeit und beseitigen alle Probleme im Zusammenhang mit lästigen Wasserlecks und Zwischenanschlüssen.
Die IN/OUT-Anschlüsse sind in Messing mit 3/4" und 1" BSP-Gewinde erhältlich. Die Höhe der mit den Modellen kompatiblen Patronen variiert von 5" bis 20".
