Anwendungen

Zirkulationsanlagen für Warmwasser

Ausführung

Energieeffizienter Zirkulator mit variabler Geschwindigkeit, betrieben von einem Synchronmotor mit Permanentmagneten, gesteuert von einem Umrichter. Pumpengehäuse aus Bronze

Einsatzgrenzen

Flüssigkeitstemperatur von +2 °C bis +95 °C
Umgebungstemperatur von +2 °C bis +40 °C
Maximaler Druck: 10 bar
Lagerung: -20°C/+70°C UR 95% bei 40 °C
Zertifikate: entsprechen den Anforderungen der CE-Kennzeichnung
Lautstärke ? 43 dB (A).
Minimaler Saugdruck: 0,3 bar bei 50 °C, 1,0 bar bei 95 °C
EMV gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Gewindeöffnungen gemäß ISO 228: G 1, G 1 1/4, G 1 1/2.

FÜR MEHR INFOS PDF ANHANG SEHEN

Energieeffiziente elektronische Zirkulatoren für Warmwasser NCE PS

Ausführung Zirkulator mit hoher Energieeffizienz, der mit einem synchronen Motor mit Permanentmagneten gesteuert von einem Inverter arbeitet. Pumpengehäuse aus Bronze. Anwendungen: Warmwasserkreislaufsysteme. Einschränkungen: - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20 °C / 70 °C UR 95% bei 40 °C - Marken: entspricht den Anforderungen der CE-Kennzeichnung - Schallpegel ≤ 38 dB (A) - Minimale Sauggdruck: 0,05 bar bei 75 °C - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewindeanschlüsse gemäß ISO 228: G 1, G 1 1/2 Motor: Synchronmotor mit Permanentmagneten. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; +6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolationsklasse: F - Überlastschutz (integriert) - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.

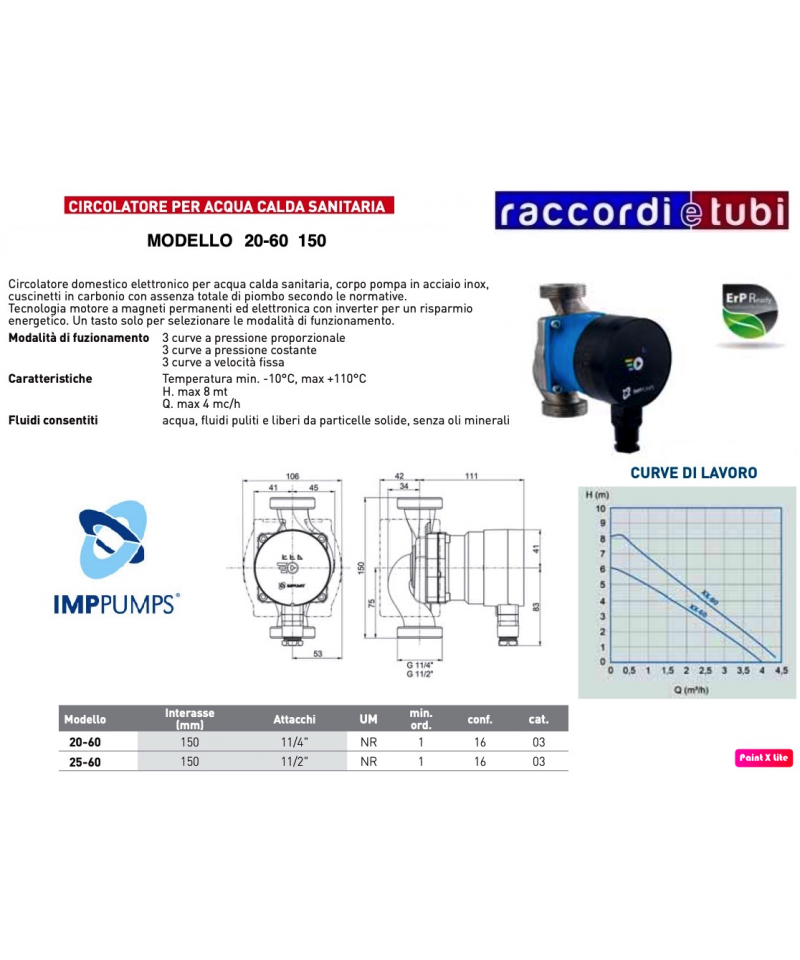

Elektronischer Hauszirkulator für warmes Sanitärwasser, Pumpengehäuse aus Edelstahl,

Gleitlager aus Kohlenstoff mit vollständigem Fehlen von Blei gemäß den Vorschriften.

Technologie mit Permanentmagnetmotor und Elektronik mit Wechselrichter für Energieeinsparungen.

Ein einziger Knopf zur Auswahl der Betriebsarten.

Betriebsarten 3 Druckproportionale Kurven

3 Konstantdruckkurven

3 Festdrehzahlkurven

Merkmale Min. Temperatur -10‹C, max 110‹C

H. max 8 m

Q. max 4 mc/h

Zulässige Flüssigkeiten Wasser, saubere Flüssigkeiten ohne feste Partikel, ohne Mineralöle

NMT SAN MINI

Elektronischer Haushaltszirkulator für Warmwasser.

Mit elektronischer Steuerung und hoher Effizienz für Heizung, Klimaanlage, Kühlung und Warmwasser. Die NMT-Serie (Neue Motorentechnologie) wird für die Zirkulation des Mediums in den oben genannten Systemen verwendet. Sie sind in einer Einzelversion erhältlich, in der die Elektronik die Zirkulationsgeschwindigkeit des Mediums optimal reguliert. Die Pumpe ist in der Lage, jederzeit den Druck und die Durchflussmenge des zirkulierenden Mediums zu messen, sodass sie das System an den vom Benutzer geforderten Betriebsmodus anpassen kann.

DIE EFFIZIENTESTE ZIRKULATIONS PUMPE AUF DEM MARKT EEI ≤ 0,12!

NMT SAN MINI FUNKTIONEN:

• Edelstahlhydraulik für Warmwasser
• Trockenlauf-Schutz
• Ultraleichtes Design, der schwerste Zirkulator wiegt 1,9 kg
• 3 Druckkurven proportional für Heizkörperheizung
• 3 Druckkurven konstant für Fußbodenheizung
• 3 feste Geschwindigkeitskurven für Boiler, Belüftung und Warmwasser
• Automatisierter Sommerbetrieb zur Vermeidung von Motorblockaden nach langen Inaktivitätszeiten
• Robuster Start

Anwendungen

Zirkulationsanlagen für warmes Trinkwasser

Ausführung

Energieeffizienter Zirkulator mit variabler Geschwindigkeit, betrieben von einem synchronen Permanentmagnetmotor, gesteuert durch einen Inverter. Pumpengehäuse aus Bronze

Einsatzgrenzen

Flüssigkeitstemperatur von +2 °C bis +95 °C
Umgebungstemperatur von +2 °C bis +40 °C
Maximaler Druck: 10 bar
Lagertemperatur: -20°C/+70°C UR 95% bei 40 °C
Zertifizierungen: entspricht den Anforderungen der CE-Kennzeichnung
Geräuschpegel ? 43 dB (A).
Minimale Ansaugdruck: 0,3 bar bei 50 °C, 1,0 bar bei 95 °C
EMV gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.
Gewinden gemäß ISO 228: G 1, G 1 1/4, G 1 1/2.

FÜR WEITERE INFOS PDF ANHANG ANSEHEN

Energieeffiziente elektronische Zirkulationspumpen für Warmwasser NCE PS

Ausführung Zirkulationspumpe mit hoher Energieeffizienz, drehzahlveränderlich, gesteuert von einem Synchronmotor mit Permanentmagneten, der von einem Inverter kontrolliert wird. Pumpengehäuse aus Bronze. Anwendungen: Zirkulationsanlagen für Warmwasser. Anwendungseinschränkungen - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20°C/70°C UR 95% bei 40 °C - Marken: entspricht den Anforderungen des CE-Zeichens - Geräuschpegel ≤ 38 dB (A). - Minimale Ansaugdruck: 0,05 bar bei 75 °C, - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewindeanschlüsse gemäß ISO 228: G 1, G 1 1/2 Motor Synchronmotor mit Permanentmagneten. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; +6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolierklasse: F - Überlastschutz (integriert). - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.

Elektronische Zirkulationspumpen für warmes Brauchwasser NCE PS mit hoher Energieeffizienz

Ausführung: Hochenergieeffiziente Zirkulationspumpe mit variabler Geschwindigkeit, gesteuert von einem synchronen Motor mit Permanents magnets, kontrolliert durch einen Wechselrichter. Pumpengehäuse aus Bronze. Anwendungen: Zirkulationsanlagen für warmes Brauchwasser. Einsatzgrenzen - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20°C/ 70°C UR 95% bei 40 °C - Marken: entsprechen den Anforderungen der CE-Kennzeichnung - Geräuschpegel ≤ 38 dB (A). - Minimaler Druck in der Saugseite: 0,05 bar bei 75 °C, - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewindeanschlüsse gemäß ISO 228: G 1, G 1 1/2 Motor: Synchronmotor mit Permanents magnets. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; 6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolierklasse: F - Überlastschutz (integriert). - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.

Ausführung

Zirkulator mit 3 Geschwindigkeiten.
Pumpenkörper mit Saug- und Druckstutzen im gleichen Durchmesser und auf derselben Achse angeordnet (Ausführung „in-line“).
Pumpenkörper aus Bronze.
Standardmäßig mit Messinganschlüssen.

Einsatzbereiche

Warmwasser-Zirkulationsanlagen.

Einsatzgrenzen

Flüssigkeitstemperatur: von +5 °C bis +65 °C Umgebungstemperatur bis 40 °C
Schalldruck ≤ 45 dB (A)
Minimale Saugdruck: 0,05 bar bei 50 °C Maximale Druck: 10 bar

Lagerung: -10°C/+50°C UR 95% bei 40 °C Gewindeanschlüsse gemäß ISO 228: G 1 1/2.

Motor

Induktionsmotor mit 2 Polen, 50 Hz. Wählerschalter mit 3 Drehgeschwindigkeiten.
Versorgungsspannung: einphasig 230 V. Isolierung Klasse H.

Schutz: IP 44.
Überlastschutz (integriert). Verkabelung: Kabel mit Phase und Neutralleiter.
Ausführung gemäß EN 60335-1, EN 60335-2-51.

FÜR WEITERE INFORMATIONEN PDF ANHANG SEHEN

Energieeffiziente elektronische Zirkulationspumpen für Warmwasser NCE PS

Ausführung Hochenergieeffiziente Zirkulationspumpe mit variabler Geschwindigkeit, gesteuert von einem Synchronmotor mit Permanentmagneten, der durch einen Inverter kontrolliert wird. Pumpengehäuse aus Bronze. Anwendungen Zirkulationsanlagen für Warmwasser. Einsatzgrenzen - Flüssigkeitstemperatur von 5 °C bis 65 °C - Umgebungstemperatur von 0 °C bis 40 °C - Maximale Druck: 10 bar - Lagerung: -20 °C / 70 °C UR 95% bei 40 °C - Marken: entspricht den Anforderungen des CE-Zeichens - Geräuschpegel ≤ 38 dB (A). - Minimaler Ansaugdruck: 0,05 bar bei 75 °C, - EMC gemäß: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 - Gewinde gemäß ISO 228: G 1, G 1 1/2 Motor Synchronmotor mit Permanentmagneten. - Motordrehzahl: variabel - Versorgungsspannung: einphasig 230 V (-10%; 6%) - Frequenz: 50 Hz - Schutzart: IP 44 - Isolationsklasse: F - Überlastschutz (integriert). - Verkabelung: Kabel mit Phase und Neutralleiter - Ausführung gemäß: EN 60335-1, EN 60335-2-51.
