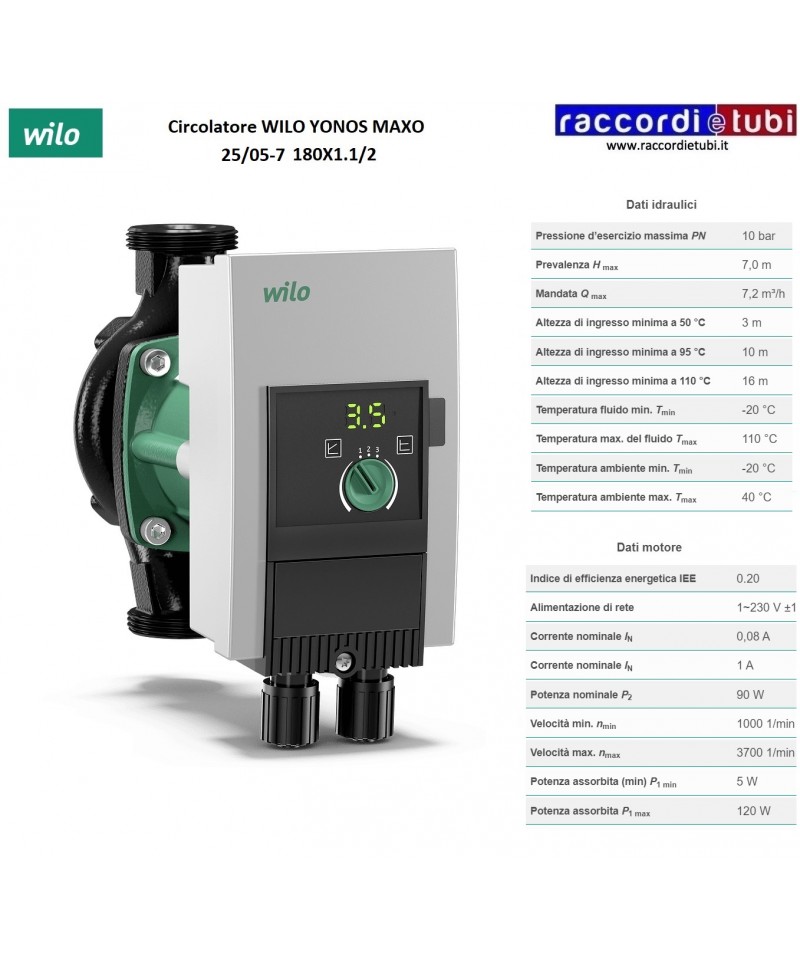

ZIRKULATOR WILO YONOS MAXO 25/05-7 180X1.1/2

1.1. Anwendungen Für die beschleunigte Zirkulation von Wasser in offenen oder geschlossenen Heizungsanlagen (Einzelheizungen) und Klimaanlagen. 1.2. Technische Merkmale • Temperaturbereich : -10° bis 110°C • Maximale Umgebungstemperatur : 40°C • Maximale Betriebsdruck : 106Pa (10 bar) • Minimale Druck an der : 1,5.104 Pa (1.5 m; 0.15 bar) Ansaugung (m/Col. Wasser)* bei 82°C : 3.104 Pa (3m; 0.3 bar) bei 95°C : 105 Pa (10m; 1bar) bei 110°C • Mischung Wasser-Glykol : bis zu 50%

NMT SMART

Elektronische Umwälzpumpe mit Gewinde für mittlere Durchflussmengen

Elektronisch gesteuert und hocheffizient für Heizungs-, Klimaanlagen-, Kühl- und Warmwasseranwendungen. Die Serie NMT (Neue Motorentechnologie) wird für die Zirkulation des Mediums in den oben genannten Systemen verwendet. Sie sind in Einzel- oder Zwillingsversionen erhältlich, bei denen die Elektronik die Zirkulationsgeschwindigkeit des Mediums optimal geregelt. Die Pumpe ist in der Lage, jederzeit den Druck und die Durchflussmenge des zirkulierenden Mediums zu messen, sodass sie das System an den vom Benutzer geforderten Betriebsmodus anpassen kann.

Elektronisch gesteuerte Nassläuferpumpe: für alle Heizungs-, Klimaanlagen-, geschlossenen Kühlkreisläufe und industrielle Systeme, die gemäß VDI 2035 verwendet werden.

Produktdetails:

• ECM-Motorentechnologie mit Permanentmagneten und hoher Energieeffizienz
• LED-Display
• Integrierter elektrischer Schutz
• Einfache Installation und geräuschbetrieben, automatische Entlüftung
• Automatischer Betrieb
• Nachmodus
• Qualitäts- und kompakte Bauweise für Langlebigkeit
• Optional: Kommunikationsmodul SSR – Fernsteuerung ein-/aus; Statusrelais der Umwälzpumpe
• Optional: Kommunikationsmodul NMTC – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Ein-/Ausgangssignale, 1 Ausgangsrelais

Erlaubte Flüssigkeiten: Wasser, gemischt mit Glykol, die Parameter müssen im Falle eines Glykolanteils von über 20% gemessen werden. Reine, nicht explosive Flüssigkeiten, frei von Mineralölen und festen Partikeln. Flüssigkeitstemperatur von -10 °C bis 110 °C, maximaler Umgebungstemperatur 40 °C.

NMT SMART

Elektronische Umwälzpumpe mit Gewinde für mittlere Durchflussmengen

Steuerung durch elektronische Regelung und hohe Effizienz für Heizung, Klimaanlage, Kühlung und Trinkwarmwasser. Die Serie NMT (Neue Motorentechnologie) wird zur Zirkulation des Mediums innerhalb der oben genannten Systeme verwendet. Sie sind in Einzel- oder Doppelversion erhältlich, bei der die Elektronik die Zirkulationsgeschwindigkeit des Mediums optimal regelt. Die Pumpe kann in jedem Moment den Druck und die Durchflussmenge des zirkulierenden Mediums messen, sodass sie das System an den vom Benutzer geforderten Betriebsmodus anpassen kann.

Elektronisch gesteuerte Umwälzpumpe mit nassem Rotor: für alle Heizungs-, Klimaanlagen, geschlossenen Kühlkreisläufe und industrielle Systeme, die gemäß VDI 2035 verwendet werden.

Produktdetails:

• ECM-Motorentechnologie mit Permanentmagneten und hoher Energieeffizienz
• LED-Display
• integrierter elektrischer Schutz
• einfache Installation und leiser Betrieb, automatische Entlüftung
• Automatischer Betrieb
• Nachtmodus
• qualitativ hochwertige und kompakte Konstruktion für eine lange Lebensdauer
• optional: Kommunikationsmodul SSR – Fernbedienung ein/ausschalten; Statusrelais der Umwälzpumpe
• optional: Kommunikationsmodul NMTC – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Eingangs-/Ausgangssignale, 1 Ausgangsrelais

Erlaubte Flüssigkeiten: Wasser, mit Glykol gemischt. Die Parameter müssen gemessen werden, wenn Glykol in einer Konzentration von über 20 % vorhanden ist. Reine, nicht explosive Flüssigkeiten, frei von Mineralölen und festen Partikeln. Betriebstemperatur des Mediums von -10 °C bis 110 °C, maximale Umgebungstemperatur 40 °C.

Elektronischer Hauszirkulator für Heizung und Klimaanlage, ausgestattet mit Trockenlauf-Schutz, Kohlenstofflagern ohne Blei gemäß den Vorschriften. Sommermodus zur Vermeidung des Motorstillstands nach langen Inaktivitätsperioden. Inklusive isolierender Hülle in einem Stück. Betriebsarten: 3 Kurven mit proportionalem Druck (für Heizkörperheizung), 3 Kurven mit konstantem Druck (für Fußbodenheizung), 3 Kurven mit fester Geschwindigkeit (für Boiler und Belüftung). Eigenschaften: Mindesttemperatur -10°C, Maximaltemperatur 110°C, Maximalhöhe 8 m, Maximaldurchfluss 4 mc/h. Erlaubte Flüssigkeiten: Wasser, saubere Flüssigkeiten ohne feste Partikel, Glykol max. 40%.

Elektronische Umwälzpumpe mit variabler Geschwindigkeit, Elektromotor mit neuem Design und Permanentmagneten, mit Gewindeanschlüssen. Heizkreise von -10°C bis 95°C. Maximaler Betriebsdruck 6 bar.

Hocheffiziente Yonos MAXO Wilo Pumpe

elektronisch geregelt,

Umwälzpumpe mit nassem Rotor, synchroner Motor nach ECM-Technologie und integrierter Leistungsregelung zur kontinuierlichen Regelung des Differenzdrucks. Einsetzbar in allen Heizungs-, Lüftungs- und Klimaanwendungen.

Standardmäßig ausgestattet mit:

• Wählbare Regelungsarten für eine optimale Anpassung der Last: Δp-c (konstanter Differenzdruck), Δp-v (variabler Differenzdruck)
• 3 Geschwindigkeitsstufen (n = konstant)
• LED-Anzeige zur Einstellung des Lieferwerts und zur Anzeige von Fehlermeldungen
• Elektrischer Anschluss mit Wilo-Stecker
• Fehlersignal und Kontakt zur kumulierten Blockierungsanzeige

Mit flanschmontierten Pumpen - Versionen mit Flansch:

• Standardversion für Pumpen von DN 32 bis DN 65: kombinierter Flansch PN 6/10 (Flansch PN 16 gemäß EN 1092-2) für Gegenflansche PN 6 und PN 16
• Standardversion für Pumpen DN 80 / DN 100: Flansch PN 6 (berechnet für PN 16 gemäß EN 1092-2) für Gegenflansch PN 6

NMT SMART

Elektronische Umwälzpumpe mit Gewinde für mittlere Durchflüsse

Mit elektronischer Steuerung und hoher Effizienz für Heizung, Klimaanlage, Kühlung und Warmwasser. Die NMT-Serie (Neue Motorentechnologie) wird für die Zirkulation des Fluids in den oben genannten Systemen verwendet. Sie sind in Einzel- oder Doppelversion erhältlich, in der die Elektronik die Zirkulationsgeschwindigkeit des Fluids optimal regelt. Die Pumpe kann jederzeit den Druck und die Durchflussmenge des zirkulierenden Fluids messen und das System an den vom Benutzer geforderten Betriebsmodus anpassen.

Elektronisch gesteuerte Nassläufer-Zirkulationspumpe: für alle Heizungs-, Klimaanlagen-, geschlossenen Kühlungskreisläufe und industrielle Systeme gemäß der Norm VDI 2035.

Produktdetails:

• ECM-Motorentechnologie mit Permanentmagneten und hoher Energieeffizienz
• LED-Display
• integrierter elektrischer Schutz
• einfache Installation und geräuschloser Betrieb, automatische Entlüftung
• Automatischer Betrieb
• Nachtbetrieb
• qualitativ hochwertige und kompakte Bauweise für lange Lebensdauer
• optional: SSR-Kommmunikationsmodul – Fernstart-/stopp; Relaiszustand der Umwälzpumpe
• optional: NMTC-Kommmunikationsmodul – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Ein-/Ausgangssignale, 1 Ausgangsrelais

Erlaubte Flüssigkeiten Wasser, mit Glykol gemischt. Die Parameter müssen im Falle von Glykol über 20 % gemessen werden. Reine, nicht explosive Flüssigkeiten, frei von Mineralölen und festen Partikeln. Flüssigkeitstemperatur von -10 °C bis 110 °C, maximale Umgebungstemperatur 40 °C.

NMT SMART

Einschraubbare elektronische Umwälzpumpe für mittlere Durchflussmengen

Elektronisch gesteuert und hocheffizient für Heizung, Klimaanlage, Kühlung und Warmwasserbereitung. Die NMT-Serie (Neue Motortechnologie) wird für die Zirkulation von Flüssigkeiten in den oben genannten Systemen verwendet. Sie sind in einer Einzel- oder Doppelversion erhältlich, bei der die Elektronik die Durchflussgeschwindigkeit optimal regelt. Die Pumpe ist in der Lage, jederzeit den Druck und den Durchfluss der zirkulierenden Flüssigkeit zu messen und kann das System an den gewünschten Betriebsmodus des Benutzers anpassen.

Elektronisch gesteuerte Nassläufer-Umwälzpumpe: Für alle Heizungs- und Klimaanlagensysteme, geschlossene Kühlkreisläufe und industrielle Systeme, die gemäß der Norm VDI 2035 verwendet werden.

Produktdetails:

• ECM-Motortechnologie mit permanenter Magneten und hoher Energieeffizienz
• LED-Display
• Integrierter elektrischer Schutz
• Einfacher Einbau und leiser Betrieb, automatische Entlüftung
• Automatischer Betrieb
• Nachtmodus
• Hochwertige und kompakte Bauweise für lange Lebensdauer
• Optional: SSR-Kommunikationsmodul – Fernstart/-stopp; Status-Relay der Umwälzpumpe
• Optional: NMTC-Kommunikationsmodul – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Ein-/Ausgangssignale, 1 Ausgangsrelais

Erlaubte Flüssigkeiten: Wasser, mit Glykol gemischt, die Parameter müssen im Falle von Glykol über 20 % gemessen werden. Reine, nicht explosive Flüssigkeiten, frei von Mineralölen und festen Partikeln. Flüssigkeitstemperatur von –10 °C bis 110 °C, maximale Umgebungstemperatur 40 °C.

Elektronischer Hauszirkulator für Heizung und Klimatisierung, ausgestattet mit Trockenlauf-Schutz, Kohlenstofflagern ohne Blei gemäß den Vorschriften. Sommermodus zur Vermeidung einer Motorblockierung nach langen Inaktivitätsperioden. Inklusive isolierendem Gehäuse in einem Stück. Betriebsmodi: 3 Kurven mit proportionalem Druck (für Heizkörperheizung), 3 Kurven mit konstantem Druck (für Fußbodenheizung), 3 Kurven mit fixer Geschwindigkeit (für Boiler und Belüftung). Eigenschaften: Mindesttemperatur -10°C, Höchsttemperatur 110°C, max. Höhe 8 m, max. Volumenstrom 4 mc/h. Erlaubte Flüssigkeiten: Wasser, saubere Flüssigkeiten frei von festen Partikeln, Glykol max. 40%.

Elektronische Haushaltsumwälzpumpe für Heizung und Klimatisierung, ausgestattet mit Trockenlaufsschutz, Lagern aus Kohlenstoff ohne bleihaltige Materialien gemäß den Vorschriften. Sommerbetrieb zur Vermeidung einer Motorblockade nach längeren Ruhezeiten. Enthält isolierende Hülle aus einem Stück. Betriebsmodi: 3 Kurven mit proportionalem Druck (für Heizkörperheizung), 3 Kurven mit konstantem Druck (für Fußbodenheizung), 3 Kurven mit fester Geschwindigkeit (für Boiler und Belüftung). Eigenschaften: Min.-Temperatur -10°C, Max.-Temperatur 110°C, Max. Höhe 8 m, Max. Durchfluss 4 mc/h. Zulässige Flüssigkeiten: Wasser, saubere Flüssigkeiten ohne feste Partikel, Glykol max. 40%.

Elektronischer Hauszirkulator für Heizung und Klimatisierung, mit Trockenlauf-Schutz ausgestattet, Lager aus Kohlenstoff ohne jegliches Blei gemäß den Vorschriften. Sommermodus zur Vermeidung des Motorstillstands nach langen Inaktivitätsperioden. Inklusive isolierender Hülle aus einem Stück. Betriebsmodi 3 Druckkurven proportional (für Heizkörperheizung) 3 Druckkurven konstant (für Fußbodenheizung) 3 feste Geschwindigkeitskurven (für Boiler und Belüftung) Eigenschaften Mindesttemperatur -10°C, Maximaltemperatur 110°C H.Max 8 m Q.Max 4 m³/h Erlaubte Flüssigkeiten Wasser, saubere und befindliche Flüssigkeiten ohne feste Partikel, Glykol max 40%.

NMT SMART

Elektronisch geregelter Zirkulator mit Gewinde für mittlere Durchflüsse

Mit elektronischer Steuerung und hoher Effizienz für Heizung, Klimaanlage, Kühlung und Warmwasserbereitung. Die NMT-Serie (Neue Motorentechnologie) wird zur Zirkulation des Fluids in den oben genannten Systemen verwendet. Sie ist in einer Einzel- oder Zwillingsversion erhältlich, bei der die Elektronik die Geschwindigkeit der Fluidzirkulation optimal regelt. Die Pumpe ist in der Lage, den Druck und die Durchflussmenge des zirkulierenden Fluids zu jedem Zeitpunkt zu messen, sodass sie das System an den vom Benutzer geforderten Betriebsmodus anpassen kann.

Elektronisch geregelte, nassläufer Zirkulationspumpe: für alle Heizungs-, Klimaanlagen-, geschlossene Kühlungskreisläufe und industrielle Systeme gemäß der Norm VDI 2035.

Produktdetails:

• ECM-Motorentechnologie mit Permanentmagneten und hoher Energieeffizienz
• LED-Display
• Integrierter elektrischer Schutz
• Einfache Installation und leiser Betrieb, automatische Entlüftung
• Automatischer Betrieb
• Nachtmodus
• Hochwertige und kompakte Bauweise für lange Haltbarkeit
• Optional: Kommunikationsmodul SSR – Fernsteuerung Ein/Aus; Statusrelais des Zirkulators
• Optional: Kommunikationsmodul NMTC – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Ein-/Ausgangssignale, 1 Ausgangsrelais

Erlaubte Fluide Wasser, gemischt mit Glykol, die Parameter müssen bei Glykol über 20% gemessen werden. Reine, nicht explosive Fluide, frei von Mineralölen und festen Partikeln. Fluidtemperatur von –10 °C bis 110 °C, maximale Umgebungstemperatur 40 °C.

Elektronische Umwälzpumpe für Heizung und Klimatisierung, ausgestattet mit Schutz gegen Trockenlauf, Kohlenstofflager ohne vollständig bleifrei gemäß den Vorschriften. Sommerbetriebsmodus zur Vermeidung von Motorblockaden nach längeren Stillstandszeiten. Einschließlich isolierender Abdeckung aus einem Stück. Betriebsmodi: 3 Druckkurven proportional (für Heizkörperheizung), 3 Druckkurven konstant (für Fußbodenheizung), 3 Kurven mit konstanter Geschwindigkeit (für Boiler und Belüftung). Eigenschaften: Mindesttemperatur -10°C, Höchsttemperatur 110°C, max. Förderhöhe 8 m, max. Durchflussmenge 4 m³/h. Zulässige Flüssigkeiten: Wasser, saubere Flüssigkeiten frei von festen Partikeln, Glykol max. 40%.

Einzelne elektronische Umwälzpumpen mit variabler Geschwindigkeit, neu konzipierter Elektromotor mit Permanentmagneten, GEWINDEANSCHLÜSSE Heizkreise von -20 °C bis 110 °C. Maximaler Betriebsdruck 10 bar.

NMT SMART

Elektronischer Zirkulator mit Gewinde für mittlere Durchflussmengen

Mit elektronischer Steuerung und hoher Effizienz für Heizung, Klimaanlage, Kühlung und Warmwasserbereitung. Die NMT-Serie (Neue Motorentechnologie) wird für die Zirkulation des Fluids in den vorgenannten Systemen verwendet. Sie sind in Einzel- oder Doppelversion erhältlich, in der die Elektronik die Zirkulationsgeschwindigkeit des Fluids optimal regelt. Die Pumpe kann jederzeit den Druck und den Durchfluss des zirkulierenden Fluids messen, sodass sie das System an den vom Benutzer gewünschten Betriebsmodus anpassen kann.

Elektronisch gesteuerte Nassläuferpumpe: Für alle Heizungs-, Klimaanlagen-, geschlossenen Kühlkreisläufe und industrielle Systeme, die gemäß der Norm VDI 2035 verwendet werden.

Produktdetails:

• ECM-Motortechnologie mit Permanentmagneten und hoher Energieeffizienz
• LED-Display
• Integrierter elektrischer Schutz
• Einfache Installation und leiser Betrieb, automatische Entlüftung
• Automatischer Betrieb
• Nachmodus
• Hochwertige und kompakte Bauweise für lange Lebensdauer
• Optional: SSR-Kommunikationsmodul – Fernsteuerung ein/ausschalten; Statusrelais des Zirkulators
• Optional: NMTC-Kommunikationsmodul – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Ein-/Ausgangssignale, 1 Ausgangsrelais

Zulässige Flüssigkeiten Wasser, gemischt mit Glykol, die Parameter müssen bei einem Glykolanteil von mehr als 20% gemessen werden. Reine, nicht explosive Flüssigkeiten, frei von Mineralölen und festen Partikeln. Flüssigkeitstemperatur von –10 °C bis 110 °C, maximale Raumtemperatur 40 °C.

Hocheffizienzpumpe Yonos MAXO Wilo

elektronisch geregelt,

Umlaufpumpe mit nassen Rotor, Synchronmotor nach ECM-Technologie und integrierte Leistungsregelung zur modulierenden Regelung des Differenzdrucks. Einsetzbar in allen Heizungs-, Lüftungs- und Klimaanwendungen.

Serienmäßig mit:

• Voraussehbare Regulierungsmodi für eine optimale Lastanpassung: Δp-c (konstanter Differenzdruck), Δp-v (variabler Differenzdruck)
• 3 Geschwindigkeitsstufen (n = konstant)
• LED-Anzeige für die Einstellwertanzeige und die Anzeige von Fehlermeldungen
• Elektrischer Anschluss mit Wilo-Stecker
• Fehlersignal und Kontakt zur kumulativen Blockierungsanzeige

Mit flanschmontierten Pumpen - Ausführungen mit Flansch:

• Standardausführung für Pumpen von DN 32 bis DN 65: kombinierter Flansch PN 6/10 (Flansch PN 16 gemäß EN 1092-2) für Gegenflansche PN 6 und PN 16
• Standardausführung für Pumpen DN 80 / DN 100: Flansch PN 6 (dimensioniert PN 16 gemäß EN 1092-2) für Gegenflansch PN 6
