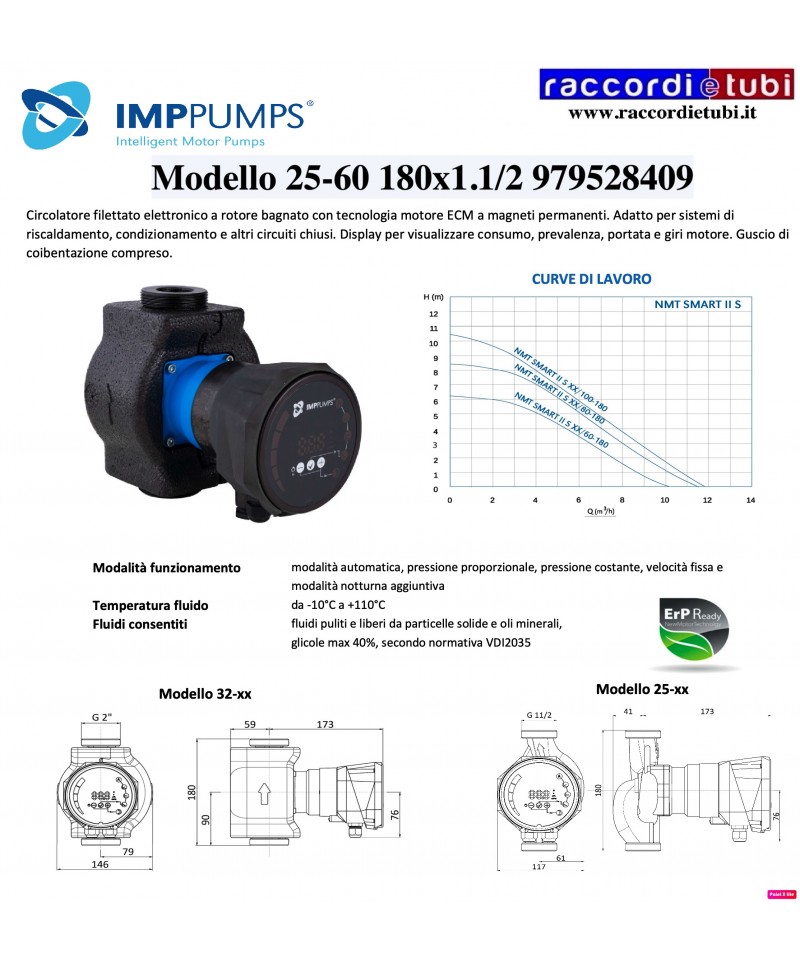

Zirkulationspumpe IMP-PUMP 25-60 180X1.1/2

ANSLUSS FÜR UMPUMPEN

NMT SMART

Elektronisch gesteuerte Umwälzpumpe mit Gewinde für mittlere Durchflussmengen

Mit elektronischer Steuerung und hoher Effizienz für Heizung, Klimaanlage, Kühlung und Warmwasser. Die Serie NMT (Neue Motorentechnologie) wird zur Zirkulation des Mediums innerhalb der genannten Systeme verwendet. Sie sind in Einzel- oder Doppelversion erhältlich, wobei die Elektronik die Durchflussgeschwindigkeit des Mediums optimal regelt. Die Pumpe ist in der Lage, zu jedem Zeitpunkt den Druck und den Durchfluss des zirkulierenden Mediums zu messen, wodurch sie das System an den vom Benutzer gewünschten Betriebsmodus anpassen kann.

Elektronisch gesteuerte Umwälzpumpe mit nasser Rotor: für alle Heizsysteme, Klimaanlagen, geschlossene Kühlkreisläufe und industrielle Systeme, die gemäß der VDI-Richtlinie 2035 verwendet werden.

Produktdetails:

• ECM-Motorentechnologie mit Permanentmagneten und hoher Energieeffizienz
• LED-Anzeige
• integrierter elektrischer Schutz
• einfache Installation und geräuscharmer Betrieb, automatische Entlüftung
• Automatischer Betrieb
• Nachtmodus
• Qualitäts- und kompakte Bauweise für lange Lebensdauer
• optional: SSR-Kommunikationsmodul – Fernan-/aus, Zustand des Umwälzers
• optional: NMTC-Kommunikationsmodul – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Ein-/Ausgangssignale, 1 Ausgangsrelais

Erlaubte Medien: Wasser, mit Glykol gemischt; die Parameter müssen bei einem Glykolanteil von über 20% gemessen werden. Reine, nicht explosive Flüssigkeiten, frei von Mineralölen und festen Partikeln. Flüssigkeitstemperatur von -10 °C bis 110 °C, maximale Umgebungstemperatur 40 °C.

Einzelne elektronische Umwälzpumpen mit variabler Geschwindigkeit, Elektromotor mit neuem Design und Permanentmagneten, SCHRAUBENANSCHLÜSSE (Combiflange PN 6/10). Heizkreise von -20°C bis 110°C. Maximaler Betriebsdruck 10 bar.

Elektronischer Flansch-Circulator mit nasser Rotor-Technologie und ECM-Motor mit Permanentmagneten. Geeignet für Heizsysteme, Klimatisierung und andere geschlossene Kreisläufe. Display zur Anzeige von Verbrauch, Förderhöhe, Durchfluss und Motorumdrehungen. Ausgestattet mit SSR-Modul (Start/Stopp und Relais). Isolationsgehäuse inklusive.

Elektronische Flanschpumpe mit nassem Rotor und ECM-Motor mit Permanentmagneten. Geeignet für Heizungs-, Klimaanlagen- und andere geschlossene Systeme. Display zur Anzeige von Verbrauch, Druckhöhe, Durchfluss und Motordrehzahl. Ausgestattet mit SSR-Modul (Start/Stopp und Relais). Isoliergehäuse inklusive.

Elektronische Flanschpumpe mit feuchtem Rotor und ECM-Motor-Technologie mit Permanentmagneten. Geeignet für Heizungs-, Klimaanlagen und andere geschlossene Kreisläufe. Anzeige zur Anzeige von Verbrauch, Förderhöhe, Durchfluss und Motordrehzahl. Ausgestattet mit SSR-Modul (Start/Stopp und Relais). Isoliergehäuse inklusive.

Elektronische Flanschteilpumpe mit Nassläufer und ECM-Motor mit Permanentmagneten. Geeignet für Heizungs-, Klimatisierungs- und andere geschlossene Kreislaufsysteme. Display zur Anzeige von Verbrauch, Druck, Durchflussrate und Motordrehzahl. Ausgestattet mit SSR-Modul (Start/Stopp und Relais).

1.1. Anwendungen Für die beschleunigte Zirkulation von Wasser in offenen oder geschlossenen Heizungsanlagen (Einzelheizungen) und Klimaanlagen. 1.2. Technische Merkmale • Temperaturbereich : -10° bis 110°C • Maximale Umgebungstemperatur : 40°C • Maximale Betriebsdruck : 106Pa (10 bar) • Minimale Druck an der : 1,5.104 Pa (1.5 m; 0.15 bar) Ansaugung (m/Col. Wasser)* bei 82°C : 3.104 Pa (3m; 0.3 bar) bei 95°C : 105 Pa (10m; 1bar) bei 110°C • Mischung Wasser-Glykol : bis zu 50%

Elektronische Umwälzpumpe mit variabler Geschwindigkeit, Elektromotor mit neuem Design und Permanentmagneten, mit Gewindeanschlüssen. Heizkreise von -10°C bis 95°C. Maximaler Betriebsdruck 6 bar.

Elektronische Hausumwälzpumpe für Heizung und Klimaanlage, ausgestattet mit Trockenlaufschutz, karbonbeschichteten Lagern ohne Blei gemäß den Vorschriften. Sommerbetrieb zur Vermeidung von Motorblockaden nach langen Stillstandzeiten. Inklusive isolierender Hülle in einem Stück. Betriebsarten 3 Druckkurven mit proportionalem Druck (für Heizkörperheizung) 3 Druckkurven mit konstantem Druck (für Fußbodenheizung) 3 Kurven mit fester Geschwindigkeit (für Boilers und Belüftung) Eigenschaften Min. Temperatur -10°C, max 110°C H. max 8 m Q. max 4 mc/h Erlaubte Flüssigkeiten Wasser, saubere und freie Flüssigkeiten ohne feste Partikel, Glykol max 40%.

Elektronische Umwälzpumpe für Heizung und Klimaanlage, ausgestattet mit Trockenlaufschutz, Kohlenstofflagern ohne Blei gemäß den Vorschriften. Sommermodus zur Vermeidung von Motorblockaden nach langen Inaktivitätsperioden. Inklusive isolierenden Gehäuses aus einem Stück. Betriebsmodi 3 Kurven für proportionalen Druck (für Heizkörperheizung) 3 Kurven für konstanten Druck (für Fußbodenheizung) 3 Kurven mit fester Geschwindigkeit (für Boiler und Belüftung) Eigenschaften Mindesttemperatur -10°C, Höchsttemperatur 110°C, max. Höhe 8 m, max. Durchfluss Q. 4 mc/h. Zulässige Flüssigkeiten: Wasser, saubere Flüssigkeiten ohne feste Partikel, Glykol max. 40%.

NMT SMART

Elektronische Umwälzpumpe mit Gewinde für mittlere Durchflüsse

Mit elektronischer Steuerung und hoher Effizienz für Heizung, Klimaanlage, Kühlung und Warmwasser. Die NMT-Serie (Neue Motorentechnologie) wird für die Zirkulation des Fluids in den oben genannten Systemen verwendet. Sie sind in Einzel- oder Doppelversion erhältlich, in der die Elektronik die Zirkulationsgeschwindigkeit des Fluids optimal regelt. Die Pumpe kann jederzeit den Druck und die Durchflussmenge des zirkulierenden Fluids messen und das System an den vom Benutzer geforderten Betriebsmodus anpassen.

Elektronisch gesteuerte Nassläufer-Zirkulationspumpe: für alle Heizungs-, Klimaanlagen-, geschlossenen Kühlungskreisläufe und industrielle Systeme gemäß der Norm VDI 2035.

Produktdetails:

• ECM-Motorentechnologie mit Permanentmagneten und hoher Energieeffizienz
• LED-Display
• integrierter elektrischer Schutz
• einfache Installation und geräuschloser Betrieb, automatische Entlüftung
• Automatischer Betrieb
• Nachtbetrieb
• qualitativ hochwertige und kompakte Bauweise für lange Lebensdauer
• optional: SSR-Kommmunikationsmodul – Fernstart-/stopp; Relaiszustand der Umwälzpumpe
• optional: NMTC-Kommmunikationsmodul – Ethernet, Modbus RTU, analoge Eingänge 0-10V, 3 konfigurierbare analoge/digitale Ein-/Ausgangssignale, 1 Ausgangsrelais

Erlaubte Flüssigkeiten Wasser, mit Glykol gemischt. Die Parameter müssen im Falle von Glykol über 20 % gemessen werden. Reine, nicht explosive Flüssigkeiten, frei von Mineralölen und festen Partikeln. Flüssigkeitstemperatur von -10 °C bis 110 °C, maximale Umgebungstemperatur 40 °C.

Elektronische Umwälzpumpe für Heizungs- und Klimaanlagen, ausgestattet mit Trockenlaufschutz, Kohlenstofflager ohne Blei gemäß den Vorschriften. Sommermodus zur Vermeidung des Motorstillstands nach langen Inaktivitätsperioden. Inklusive isolierender Hülle aus einem Stück. Betriebsmodi 3 Druckverlaufskurven (für Heizkörperheizungen) 3 konstante Druckkurven (für Fußbodenheizungen) 3 feste Drehzahlkurven (für Boiler und Lüftung) Eigenschaften Mindesttemperatur -10 °C, Höchsttemperatur 110 °C, max. Höhenunterschied 8 m, max. Durchflussmenge 4 m³/h. Zulässige Flüssigkeiten sind Wasser, saubere Flüssigkeiten ohne feste Partikel, Glykol max. 40%.

Elektronische Hauszirkulationspumpe für Heizung und Klimaanlage, ausgestattet mit Trockenlauf-Schutz, Kohlenstofflagern ohne Blei gemäß den Vorschriften. Sommermodus zur Vermeidung von Motorblockierungen nach langen Inaktivitätsperioden. Inklusive isolierender Hülle in einem Stück.

Elektronische Haushaltsumme pumpen für Heizung und Klimatisierung, ausgestattet mit Trockenlaufschutz, Lager aus Kohlenstoff ohne bleifreie Materialien gemäß Vorschriften. Sommerbetrieb zur Vermeidung des Motorstillstands nach langen Inaktivitätszeiten. Inklusive isolierender Hülle in einem Stück.

Hocheffizienzpumpe Yonos MAXO Wilo

elektronisch geregelt,

Umlaufpumpe mit nassen Rotor, Synchronmotor nach ECM-Technologie und integrierte Leistungsregelung zur modulierenden Regelung des Differenzdrucks. Einsetzbar in allen Heizungs-, Lüftungs- und Klimaanwendungen.

Serienmäßig mit:

• Voraussehbare Regulierungsmodi für eine optimale Lastanpassung: Δp-c (konstanter Differenzdruck), Δp-v (variabler Differenzdruck)
• 3 Geschwindigkeitsstufen (n = konstant)
• LED-Anzeige für die Einstellwertanzeige und die Anzeige von Fehlermeldungen
• Elektrischer Anschluss mit Wilo-Stecker
• Fehlersignal und Kontakt zur kumulativen Blockierungsanzeige

Mit flanschmontierten Pumpen - Ausführungen mit Flansch:

• Standardausführung für Pumpen von DN 32 bis DN 65: kombinierter Flansch PN 6/10 (Flansch PN 16 gemäß EN 1092-2) für Gegenflansche PN 6 und PN 16
• Standardausführung für Pumpen DN 80 / DN 100: Flansch PN 6 (dimensioniert PN 16 gemäß EN 1092-2) für Gegenflansch PN 6
