SARACINESCA CUNEO GOMMATO DN 50 PN10-16

Sichelblende Typ LUG für Wasser, Körper aus sphäroguss (GGG40), Scheibe aus Edelstahl (AISI 316), Dichtung EPDM, Stamm aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxid (250 µm). An Flansche PN 10/16 anpassbar. Keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40 % und Temperaturen über 50 °C. Betriebsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C

Saracinesca flangiata a passaggio totale, corpo in ghisa sferoidale (GGG50), cuneo in ghisa sferoidale (GGG50) EPDM, stelo in acciaio inox AISI 420, guarnizioni EPDM, volantino in ghisa sferoidale (GGG50). Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Chiusura in senso orario. Pressione di lavoro PN16, temperatura di lavoro da 0°C a 80°C

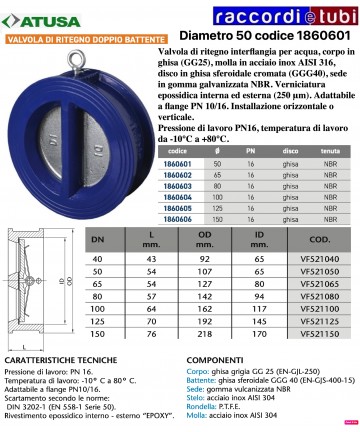

Valvola di ritegno interflangia per acqua, corpo in ghisa (GG25), molla in acciaio inox AISI 316, disco in ghisa sferoidale cromata (GGG40), sede in gomma galvanizzata NBR. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Installazione orizzontale o verticale. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 80°C.

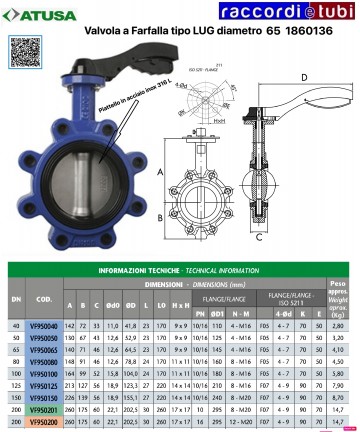

Klappenventil vom Typ LUG für Wasser, Körper aus sphäroguss (GGG40), Scheibe aus Edelstahl (AISI 316), Dichtung aus EPDM, Stange aus Edelstahl AISI 416, Hebel aus Aluminium. Epoxidharzlackierung innen und außen (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40% und Temperaturen über 50°C. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C

Filtro a “Y” flangiato per acqua, corpo e coperchio in ghisa grigia (GG25), tappo in ghisa sferoidale (GGG40), filtro a maglia in acciaio inox AISI 304, guarnizione in grafite. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Installazione orizzontale o verticale. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 80°C

Saracinesca flangiata a passaggio totale, corpo in ghisa sferoidale (GGG50), cuneo in ghisa sferoidale (GGG50) EPDM, stelo in acciaio inox AISI 420, guarnizioni EPDM, volantino in ghisa sferoidale (GGG50). Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Chiusura in senso orario. Pressione di lavoro PN16, temperatura di lavoro da 0°C a 80°C

Schmetterlingsventil vom Typ LUG für Wasser, Körper aus sphäroliertem Gusseisen (GGG40), Disk aus Edelstahl (AISI 316), Dichtung aus EPDM, Welle aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung (250 µm) mit Epoxidfarbe. Anwendbar auf Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, vermeiden Sie Konzentrationen über 40 % und Temperaturen über 50 °C. Betriebdruck PN16, Betriebstemperatur von -10 °C bis 120 °C

Dämpferklappe vom Typ LUG für Wasser, Gehäuse aus sphärischem Gusseisen (GGG40), Disk aus Edelstahl (AISI 316), EPDM-Dichtung, Stift aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenelektrodenbeschichtung (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Vorhängeschloss zu sichern. Wenn die Anlage Glykol enthält, Konzentrationen über 40 % und Temperaturen über 50 °C vermeiden. Betriebsdruck PN16, Betriebstemperatur von -10 °C bis 120 °C.

Valvola di ritegno flangiata per acqua, corpo - disco - guida in ghisa sferoidale (GGG40), molla in acciaio inox AISI 304, guarnizione NBR. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Funzionamento in tutte le posizioni. Pressione minima di ritorno 0,2 bar. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 80°C

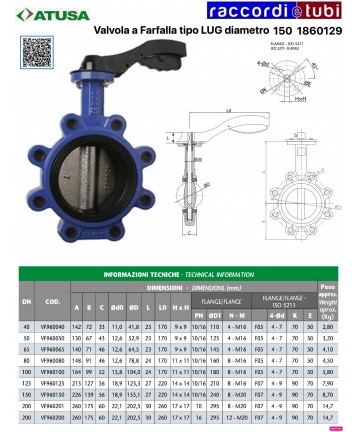

Flanschspindelventil Typ LUG für Wasser, Körper aus sphärischem Gusseisen (GGG40), Scheibe aus vernickeltem sphärischen Gusseisen (GGG40), Dichtung aus EPDM, Spindel aus Edelstahl AISI 416, Hebel aus Aluminium. Innen- und Außenbeschichtung mit Epoxidfarbe (250 µm). Anpassbar an Flansche PN 10/16. Es sind keine Dichtungen für die Montage zwischen den Flanschen erforderlich. Möglichkeit, das Ventil mit einem Schloss zu sichern. Wenn die Anlage Glykol enthält, Konzentrationen über 40% und Temperaturen über 50°C vermeiden. Arbeitsdruck PN16, Betriebstemperatur von -10°C bis 120°C.

FÜR WEITERE INFOS SIEHE DAS ANLAGE-PDF

Valvola di ritegno interflangia per acqua, corpo in ghisa (GG25), molla in acciaio inox AISI 316, disco in ghisa sferoidale cromata (GGG40), sede in gomma galvanizzata NBR. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Installazione orizzontale o verticale. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 80°C.

Saracinesca flangiata a passaggio totale, corpo in ghisa sferoidale (GGG50), cuneo in ghisa sferoidale (GGG50) EPDM, stelo in acciaio inox AISI 420, guarnizioni EPDM, volantino in ghisa sferoidale (GGG50). Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Chiusura in senso orario. Pressione di lavoro PN16, temperatura di lavoro da 0°C a 80°C

Filtro a “Y” flangiato per acqua, corpo e coperchio in ghisa grigia (GG25), tappo in ghisa sferoidale (GGG40), filtro a maglia in acciaio inox AISI 304, guarnizione in grafite. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Installazione orizzontale o verticale. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 80°C

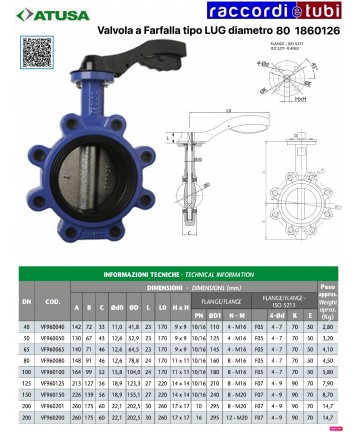

Drehklappe Typ LUG für Wasser, Körper aus sphäroguss (GGG40), Scheibe aus sphäroguss vernickelt (GGG40), EPDM-Dichtung, Edelstahlstange AISI 416, Aluminiumhebel. Epoxidbeschichtung innen und außen (250 µm). Anflanschen an PN 10/16. Dichtungen sind für den Einbau zwischen den Flanschen nicht erforderlich. Möglichkeit, das Ventil mit einem Schloss zu sichern. Wenn die Anlage Glykol enthält, Konzentrationen über 40% und Temperaturen über 50°C vermeiden. Betriebsdruck PN16, Betriebstemperatur von -10°C bis 120°C.

FÜR WEITERE INFORMATIONEN SIEHE DAS ANHÄNGENDE PDF

Filtro a “Y” flangiato per acqua, corpo e coperchio in ghisa grigia (GG25), tappo in ghisa sferoidale (GGG40), filtro a maglia in acciaio inox AISI 304, guarnizione in grafite. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Installazione orizzontale o verticale. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 80°C

Valvola di ritegno interflangia per acqua, corpo in ghisa (GG25), molla in acciaio inox AISI 316, disco in ghisa sferoidale cromata (GGG40), sede in gomma galvanizzata NBR. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Installazione orizzontale o verticale. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 80°C.
