Produkt: Matic Einheit SQ Pumpensteuerung MIT BOX - Zeitgesteuerte Steuerung für Tauchpumpen für Abwasser, Kanalisation - Zubehör für Abwasseranlagen

Steuerzentrale für Tauchpumpen für Abwasser;

Die Level Control Unit SQ verwaltet das Befüllen/Entleeren von Tanks und Zisternen, ohne im kontrollierten Flüssigkeitsniveau eingetaucht zu sein. Die Unit SQ ist ein unverzichtbares System zur Steuerung von Tauchpumpen für Abwasser. Das Gerät ist seifenfest und lässt sich einfach in kleine Tanks oder Schächte installieren; Sobald es eingestellt ist, funktioniert die Anlage in vollem Umfang ähnlich einer normalen Tauchpumpe mit integriertem Schwimmer, mit dem Unterschied, dass es keine Fehlfunktionen aufgrund von Blockierungen des Schwimmers gibt.

Elektrischer Schaltkasten PEDROLLO Modell QEM 150 für einphasige Tauchpumpen von 4"

Elektrischer Schaltkasten PEDROLLO Modell QEM 150 für einphasige Tauchpumpen von 4"

Hp 1.5 D. 4'' - 230 V - 50 Hz

Eigenschaften:

• Motorleistung: 1,1 kW / 1,5 Hp
• Kondensator: Kapazität 40 Mf
• Nennstrom: 11 A

Der Schaltkasten ist nicht für den Anschluss eines Schwimmers oder eines Druckschalters vorgesehen

UNIVERSAL NEPTUN INVERTER 230/230*230/380 ITALTECNICA MADE IN ITALY

UNIVERSALMODELL BEDEUTET, DASS ES ENTWEDER MIT EINEM 220V STROMNETZ UND EINER EINPHASEN-220V PUMPE ODER MIT EINEM 220V STROMNETZ UND EINER DREI-PHASEN-PUMPE MIT PARALLELANSCHLUSS FUNKTIONIEREN KANN.

INVERTER TREVI 230/230 LOGIC SP 8,5

• für den Einsatz in Luft und Wasser entwickelt.
• Kontaktteile mit dem Medium aus Edelstahl (AISI 304);
• Druckbereich relativ oder absolut von 0 bis 25 bar;
• Ausgangssignale: 4-20mA

INSTALLATION UND START

BETRIEB

Verbinden Sie die Geräte über den seriellen Anschluss.

Wählen Sie über das Kommunikationspanel das Master-Gerät und die Slave-Geräte aus.

Um die Einstellungen für den Anlagendruck und den Restartwert der Geräte zu ändern, bearbeiten Sie nur das Master-Gerät, auch während

die Pumpe in Betrieb ist.

Die Einstellungen für den Anlagendruck und den Restartwert, die auf dem Master-Gerät eingestellt sind, werden automatisch an die Slave-Geräte übertragen.

Das Master-Gerät steuert die Slave-Geräte und bestimmt den Betrieb der Gruppe.

Zunächst wird die Pumpe, an der das Master-Gerät montiert ist, als erstes gestartet, aber wenn die Wasseranforderung so hoch ist, dass

die Pumpe nicht in der Lage ist, den eingestellten Anlagendruck aufrechtzuerhalten, wird automatisch die zweite Pumpe, an der

das Slave-Gerät montiert ist, gestartet. Jedes Mal, wenn die Pumpen stoppen, wird zuerst die zweite und/oder dritte, vierte Pumpe usw. gestartet, je nachdem, wie viele Pumpen installiert sind, bis es zum Master-Gerät zurückkommt und so weiter.

Die Abwechselung der Inbetriebnahme und des Betriebs der Pumpen, die die Druckgruppe bilden, gewährleistet einen gleichmäßigen Verschleiß

der Pumpen, was zu einer längeren Lebensdauer der Gruppe führt.

Im Falle eines Stromausfalls schaltet sich die Gruppe automatisch wieder ein, wenn der Strom wiederhergestellt wird.

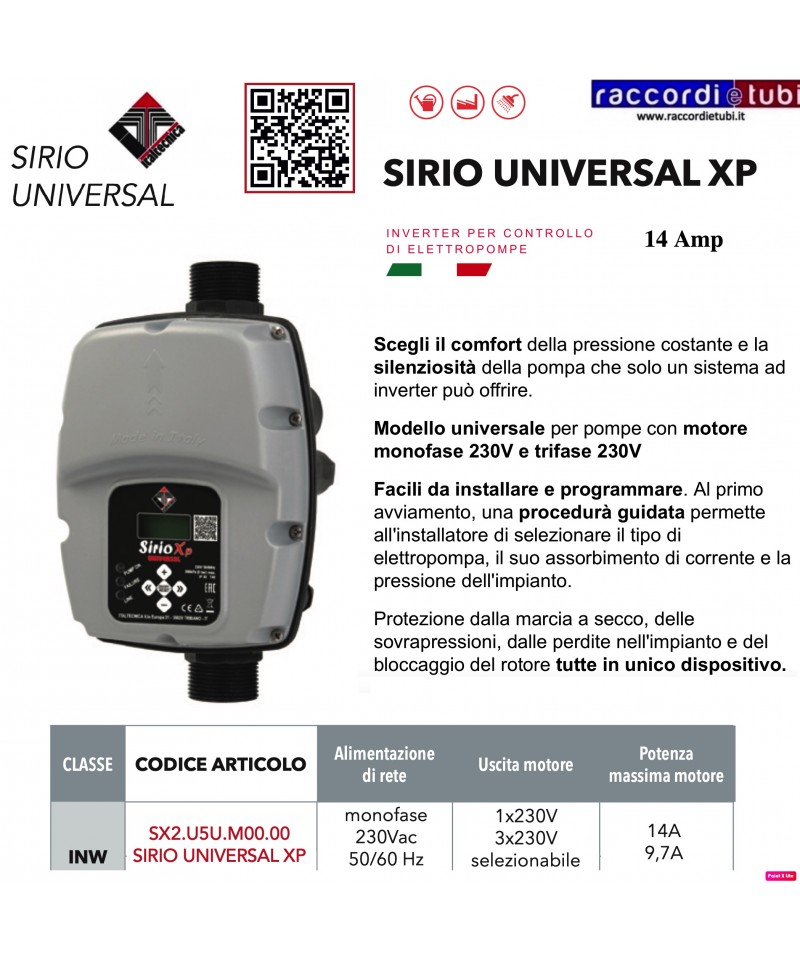

Wählen Sie den Komfort eines konstanten Drucks und die Geräuschlosigkeit der Pumpe, die nur ein Invertersystem bieten kann.

Universelles Modell für Pumpen mit 230V Einphasen- und 230V Dreiphasenmotoren

Einfach zu installieren und zu programmieren. Beim ersten Start ermöglicht ein geführter Prozess dem Installateur, die Art der Elektropumpe, ihren Stromverbrauch und den Druck der Anlage auszuwählen.

Schutz vor Trockenlauf, Überdrücken, Leckagen im System und des Rotorstillstands alles in einem einzigen Gerät.

INSTALLATION UND START

BETRIEB

Die Geräte über die serielle Schnittstelle miteinander verbinden.

Wählen Sie über das Kommunikationspanel das Mastergerät und die Slavegeräte aus.

Um die eingestellten Werte für den Anlagendruck und die Wiederanlaufparameter der Geräte zu ändern, handeln Sie nur am Mastergerät, auch während

die Pumpe in Betrieb ist.

Die im Mastergerät eingestellten Werte für den Anlagendruck und die Wiederanlaufparameter werden automatisch an die Slavegeräte übertragen.

Das Mastergerät steuert die Slavegeräte und bestimmt den Betrieb der Gruppe.

Zunächst wird die Pumpe gestartet, an der das Mastergerät montiert ist, aber wenn die Wasseranforderung so hoch ist, dass

die Pumpe den eingestellten Anlagendruck nicht halten kann, wird automatisch die zweite Pumpe gestartet, an der das Slavegerät montiert ist. Jedes Mal, wenn die Pumpen stoppen, wird zuerst die zweite und/oder dritte, vierte Pumpe usw. gestartet, je nachdem, wie viele Pumpen installiert wurden, bis wieder zum Mastergerät zurückgekehrt wird und so weiter.

Die Abwechslung des Starts und des Betriebs der Pumpen, die die Druckgruppe bilden, gewährleistet einen gleichmäßigen Verschleiß

der Pumpen, was zu einer längeren Lebensdauer der Gruppe führt.

Im Falle einer Unterbrechung der Stromversorgung wird die Gruppe automatisch bei Rückkehr der Energie wieder aktiviert.

DROCKWANDLER

Druckwandler 4÷20mA zur Verbindung mit dem Ausgang des Systems.

DRUCKKONTROLLE INVERTER TREVI LOGIC SP 13

INVERTER FÜR DIE STEUERUNG UND DAS STOPPEN DER ELEKTRISCHEN PUMPEN

TREVI - LOGIC SP 13 - SANFTANLAUF - INTEGRIERTER MINISPEICHER - WIEDERANLAUFDRUCK EINSTELLBAR 1-11 BAR

MAXIMALE MOTORSTROMSTÄRKE 13 A - MAXIMALE PUMPENLEISTUNG 3 HP

DGFIT M/T STROMVERSORGUNG 220V AUSGANG 380V

Steuerungen für Pumpen

Typ QUADRATINVERTER

Pumpensteuerung VARIABLE GESCHWINDIGKEIT

Stromversorgung aus Netz EINPHASIG

Für DREIPHASIGE Pumpen bis zu 2,2 kW

Elektronisches Steuergerät mit variabler Geschwindigkeit für Pumpen und Druckeinheiten.

• Luftgekühlt.
• Funktioniert mit Drucktransducer.
• Verwendbar in jeder Art von Anlage: Haushalt, Bewässerung, Industrie.
• Hält den Anlagen-Druck konstant bei variabler Wasseranforderung.
• Schützt die Pumpe und die Anlage vor Funktionsstörungen.
• Möglichkeit zur Steuerung über Smartphone mit Android-App.
• Kann parallel mit anderen DGFITs arbeiten und bis zu 3 Pumpen in Serie steuern.

• Kompakte Abmessungen: 19 x 33 (h) x 14 cm;
• Schutzart IP54;
• LCD-Display;
• Einfaches und intuitives Software;

Neben den normalen Steuer- und Leistungskomponenten ist DGFIT ausgestattet mit:

• 1 analoger Eingang 4/20mA (0-10V) für Drucksensoren;
• 1 digitaler Eingang ON/OFF für Durchflusssignal;
• 1 digitale Eingänge ON/OFF (z.B. Schwimmer);
• 1 Ausgabesignal (z.B. Alarm);
• Eingebauter Netzfilter;
• 1 RS485 Schnittstelle.

PRODUKTBESCHREIBUNG

DG-BLU ist ein automatisches Drucksystem mit Inverter, das aus einer hocheffizienten selbstansaugenden mehrstufigen Elektropumpe, einem Speicherbehälter, Druck- und Durchflusssensoren sowie einem Rückschlagventil besteht.

DG-BLU ist ein kompaktes, leises und leistungsstarkes Pumpensystem.

DG-BLU verfügt über ein ausgeklügeltes elektronisches Steuerungssystem mit Inverter, das das gesamte System intelligent und intuitiv steuert:

• –  hält den Systemdruck entsprechend dem Wasserbedarf konstant;

• –  überwacht die hydraulischen und elektrischen Betriebsparameter und schützt die Elektropumpe vor Anomalien;

• –  kann mit einer Erweiterungskarte ausgestattet werden, die es ermöglicht, mit einem anderen DG-BLU zu arbeiten;

• –  passt sich jedem ART von Drucksystem an, auch bestehenden;

• –  begrenzte Anlauf- und Betriebsspannungen für mehr Energieeinsparung.

  0. ANWENDUNGEN UND INSTALLATIONEN

     ※ DG-BLU erfüllt die Anforderungen von einzelnen Wohnungen oder Einfamilien- und Doppelhaushälften.

     ※ DUAL-DG-BLU sind vormontierte Pumpengruppen, die die Anforderungen mehrerer Wohnungen erfüllen.

  1. FÜR WEITERE INFORMATIONEN SIEHE ANHANG PDF

• Nettuno ist ein elektronisches Gerät, das den Start und Stop einer Elektropumpe kontrolliert, basierend auf Inverter-Technologie. Dank dieser Technologie kann es die Frequenz (Hz) des Stroms, der zum Motor gelangt, modulieren, um die Drehzahl in U/min entsprechend der Wasseranforderung des Systems zu variieren.
• Obligatorische Installation eines Ausdehnungsbehälters von 2-5l
• Ampereometrische Kontrolle des Motorausgangs
• Konstante Druckregulierung durch die Geschwindigkeitsanpassung des Motors
• Energieeinsparung durch einen geringeren Pumpenstrom
• Sanfter Start und Stopp der Pumpe reduzieren Wasserschläge
• Schutz gegen Trockenlauf
• Automatischer Reset im Falle eines Trockenlaufs
• Leckagekontrolle
• Blockierschutzfunktion
• Möglichkeit, mehrere Geräte an die Druckerhöhungsgruppe anzuschließen, bis zu 8 Pumpen

INSTALLATION UND START

FUNKTIONSWEISE

Die Geräte über den seriellen Anschluss verbinden.

Wählen Sie über das Kommunikationspaneel das Master-Gerät und die Slave-Geräte aus.

Um die voreingestellten Werte für den Druck und den Wiederanlauf der Geräte zu ändern, arbeiten Sie nur mit dem Master-Gerät, auch während

die Pumpe läuft.

Die im Master-Gerät eingestellten Werte für den Druck und den Wiederanlauf werden automatisch auf die Slave-Geräte übertragen.

Das Master-Gerät steuert die Slave-Geräte und bestimmt die Funktionsweise der Gruppe.

Zunächst wird die Pumpe, an der das Master-Gerät montiert ist, als erste gestartet, aber wenn die Wasseranforderung so hoch ist, dass

die Pumpe den eingestellten Druckwert nicht halten kann, wird automatisch die zweite Pumpe gestartet, an der das Slave-Gerät montiert ist.

Wann immer die Pumpen stoppen, wird zuerst die zweite und/oder die dritte, vierte Pumpe usw. gestartet, je nachdem, wie viele Pumpen installiert sind, bis zum Master-Gerät und so weiter.

Der Wechsel von Start und Betrieb der Pumpen, die die Druckgruppe bilden, gewährleistet eine gleichmäßige Abnutzung,

was zu einer längeren Lebensdauer der Gruppe führt.

Im Falle eines Stromausfalls stellt sich die Gruppe automatisch wieder ein, wenn der Strom zurückkehrt.

QUADRO MATIC MULTITENSIONE CP PLUS
