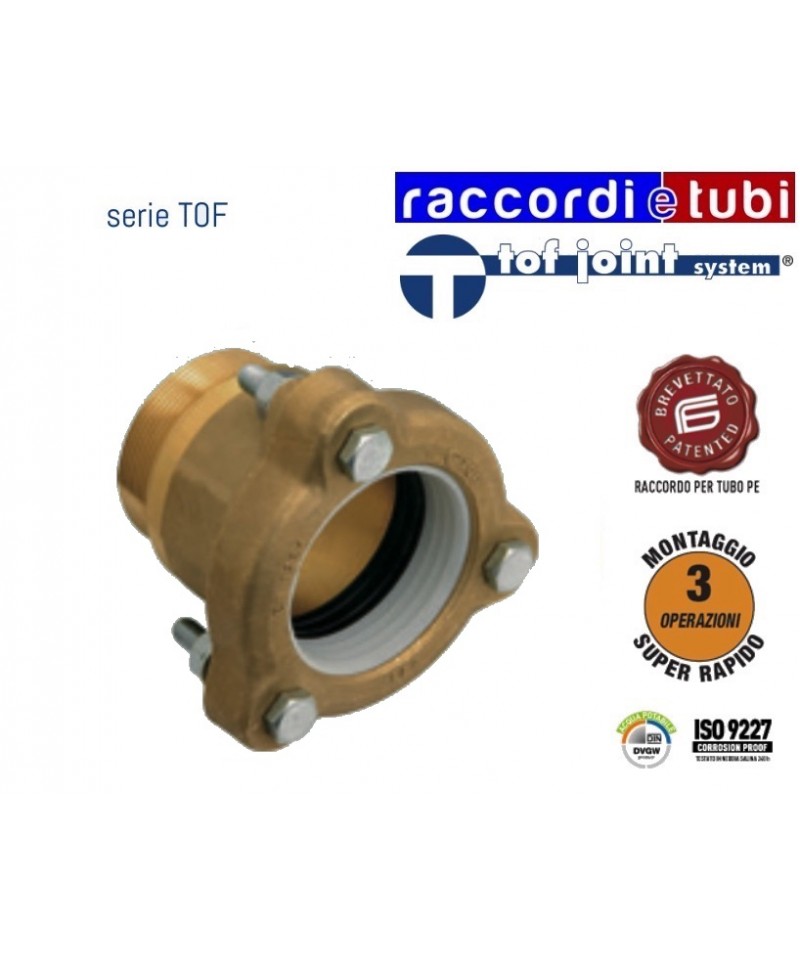

MESSINGMALEVERBINDUNG TOF 90X3" FÜR POLYETHYLENE ROHR

MESSINGRING FÜR PE-RÖHREN FÜR TOF PUSH ANSCHLÜSSE

„ALS ERSATZ FÜR DEN KUNSTSTOFFRING FÜR EINEN MECHANISCHEN HALT GEGEN DAS HERAUSRUTSCHEN“

IDEAL FÜR STARRE PVC-RÖHREN

DRUCK- UND TEMPERATUR-GRENZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als denen, die für den Schlauch zulässig sind.
Gewinde UNI ISO 7/1

Verbindung, die die Verbindung von Polyethylenschläuchen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Dichtung aus Gummi und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Form des Gummi- Rings ist durch die besondere Eigenschaft von Polyethylen und seiner Produktionstechnologie bedingt.
Der konische Teil passt sich den Toleranzen des Schlauches an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtheit dank seines proportionalen Widerstands und wird zu einer gültigen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner speziellen Form den Toleranzen des Schlauches an und gewährleistet eine perfekte Verriegelung auf dem Schlauch selbst. Für Rohre in PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE Verbindung mit einer speziellen Verstärkungsbuchse ist für PE-X Rohre geeignet.

Die TOF Verbindung ist als Druckstückverbindung vom Typ A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1

Fitting zur Verbindung von Rohren aus Polyethylen mit hoher oder niedriger Dichte.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und dessen Produktionstechnologie bedingt.
Die konische Dichtung passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, und sorgt durch ihre proportionale Festigkeit für eine perfekte hydraulische Dichtigkeit und wird zu einer soliden Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich durch seine besondere Form den Toleranzen des Rohres an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine innere Verstärkung (Büchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit entsprechender Verstärkungsbuchse ist geeignet für Rohre aus PE-X.

Das TOF-Fitting ist als Druckfitting des Typs A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Vereinbarung, die den Anschluss von Rohren aus hochdichtem Polyethylen mit Ventilen, untereinander oder mit anderen Rohrleitungen zur Gasförderung ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus drei Elementen: einer trichförmigen Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr einzufügen ist.
Die trichförmige Dichtung passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte Abdichtung aufgrund ihrer proportionalen Widerstandsfähigkeit und wird zu einer wirksamen Unterstützung für den mechanischen Dichtungseinsatz.

Die Verbindung TOF ist als Verbindungselement vom Typ A gemäß der Norm EN1254-3 klassifiziert.

DURCHDRUCK- UND TEMPERATURGRANZEN
Maximaltemperatur: von 5°C bis 80°C
Maximaldruck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; bei anderen Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Armatur nicht bei höheren Temperaturen als für das Rohr zulässig.
UNI ISO 7/1 Gewinde

Armatur, die die Verbindung von Polyethylenrohren hoher oder niedriger Dichte ermöglicht.
Das Befestigungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Befestigungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bedingt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs an, einschließlich der Ovalitäten, und gewährleistet dank seiner proportionalen Festigkeit eine perfekte hydraulische Dichtung und wird zur stabilen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner besonderen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Arretierung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE-Armatur mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Die TOF-Armatur ist als Kompressionsverbindung des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

MESSINGRING FÜR PE-Rohr FÜR TOF PUSH ANSCHLÜSSE

"ALS ERSATZ FÜR DEN KUNSTSTOFFRING FÜR EINEN GRÖßEREN MECHANISCHEN HALTER BEIM AUSZIEHEN"

IDEAL FÜR STARRES PVC-ROHR

MESSINGWINKEL MÄNNLICH 20X1/2 FÜR POLYETHYLENTUBE 45°

Unser Sortiment an Armaturen wird aus CW617N und CW614N Messingstangen hergestellt und jede Phase des Produktionsprozesses wird intern sorgfältig durchgeführt.

Dank der Transfer-Maschinen und CNC-Drehmaschinen sind wir in der Lage, auch auf Anfrage spezielle Artikel in minimalen Mengen zu fertigen.

Jedes einzelne Teil wird unter Berücksichtigung der Tradition hergestellt, die in Kombination mit neuen Technologien die Bestätigung und Garantie für das „Made in Italy“ darstellt.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Die PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungsstück nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1

Verbindungselement, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus den besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird eine gültige Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und sorgt für eine perfekte Verklemmung am Rohr selbst. Für PE 100 Rohrleitungen und Gasleitungen ist eine innere Verstärkung (Büchse) erhältlich, die das Rohr versteift. Das TOF PE Verbindungselement mit spezieller Verstärkungsbüchse ist für PE-X Rohre geeignet.

Das TOF Verbindungselement wird als Kompressionsfitting vom Typ A gemäß Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Vereinbarung, die den Anschluss von Rohren aus hochdichtem Polyethylen mit Ventilen, untereinander oder mit anderen Rohrleitungen zur Gasleitung ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus drei Elementen: einer trichterförmigen Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr eingelegt werden muss.
Die trichterförmige Dichtung passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, und gewährleistet dank ihrer proportionalen Festigkeit eine perfekte Abdichtung und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring.

Die Verbindung TOF wird gemäß der Norm EN1254-3 als Druckgelenk Typ A klassifiziert.

MESSINGVERBINDUNG MIT SCHWENKKAPPE 1/2X20 FÜR PE*PVC ROHR

MESSINGRING FÜR PE-Rohr FÜR TOF PUSH ANSCHLÜSSE

"ALS ERSATZ FÜR DEN KUNSTSTOFFRING FÜR EINE BESSERE MECHANISCHE DICHTUNG GEGEN DAS HERAUSZIEHEN"

IDEAL FÜR STARRES PVC-ROHR

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; bei anderen Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die über den zulässigen Temperaturen für das Rohr liegen.
Gewinde UNI ISO 7/1

Verbindungselement, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie vorgegeben.
Der konische Teil passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, garantiert eine perfekte hydraulische Abdichtung dank seiner proportionalen Widerstandsfähigkeit und bietet eine gültige Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine besondere Konfiguration den Toleranzen des Rohres an und garantiert eine perfekte Befestigung am Rohr selbst. Für Rohre in PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das TOF PE-Verbindungsstück mit einer speziellen Verstärkungsmuffe ist für PE-X-Rohre geeignet.

Das TOF-Verbindungsstück ist gemäß der Norm EN1254-3 als Kompressionsverbindung vom Typ A klassifiziert. Die Gewinde sind gemäß UNI ISO 7/1.

Druck- und Temperaturgrenzen
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1

Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Form des Gummirings wird durch die besonderen Eigenschaften des Polyethylens und seine Produktionstechnologie bestimmt.
Der Kegel passt sich an die Toleranzen der Rohre an, einschließlich von Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner besonderen Form den Toleranzen des Rohrs an und garantiert ein perfektes Festklemmen am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Büchse) erhältlich, die das Rohr steif macht. Der TOF PE-Anschluss mit einer speziellen Verstärkungsbüchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss ist gemäß der Norm EN1254-3 als Typ-A-Druckanschluss klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

DAMPF- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Hoch- oder Niederdruckpolyethylen-Rohren ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist auf die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie zurückzuführen.
Der konische Teil passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, und garantiert eine perfekte hydraulische Dichtung durch seine proportionale Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine besondere Form den Toleranzen des Rohres an und sorgt für einen perfekten Halt am Rohr selbst. Für PE 100-Rohre und Gasleitungen steht eine innere Verstärkung (Schutzbuchse) zur Verfügung, die das Rohr verstärkt. Der TOF PE-Fitting mit der entsprechenden Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Fitting ist als Kompressionsfitting des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde sind nach UNI ISO 7/1.

DRUCK- UND TEMPERATURGRADEN
Maximaltemperatur: von 5°C bis 80°C
Maximaldruck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: den Anschluss nicht bei höheren Temperaturen verwenden als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Verbindung, die die Verbindung von Polyethylen-Rohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und sofortigste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Anker (kunststoff- oder metallisch). Die spezielle Form des Gummirings ergibt sich aus der besonderen Eigenschaft von Polyethylen und seiner Produktionstechnologie.
Die Konusform passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet durch ihren proportionalen Widerstand eine perfekte hydraulische Dichtheit und wird zu einer soliden Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich durch seine spezielle Form an die Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Der TOF PE-Anschluss mit einer entsprechenden Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss wird als Druckfittings vom Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Zimmertemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen über den für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bedingt.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalitäten, garantiert eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird zu einer validen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das Fitting TOF PE mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das Fitting TOF ist gemäß der Norm EN1254-3 als Kompressionsgelenk vom Typ A klassifiziert. Die Gewinde sind gemäß UNI ISO 7/1.
