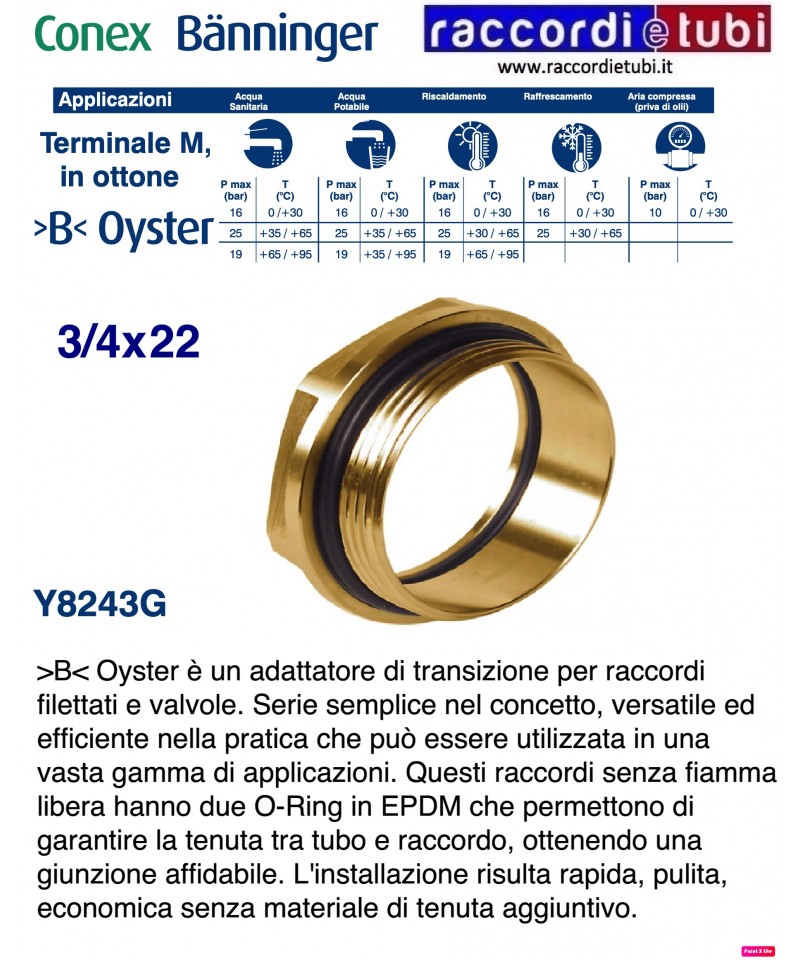

RACCORDO OYSTER M.3/4X22

Oyster-Anschlusspinzette

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, wie durch das geschmeidige Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsfläche des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichglühend (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 produziert wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungsbestandteile ist entscheidend für die Dichtheitsgarantie: die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Rückständen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung sanitäre Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Das Verbindungselement >B< Oyster von Conex Bänninger ist

einfach konzipiert, aber vielseitig und effizient

in der Anwendung.

Es wird in einer Vielzahl von Anwendungen eingesetzt, einschließlich

der Installation von Kugelhähnen, Heizkörperventilen

und Schiebern und ermöglicht schnelle Reparaturen.

Durch >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und Ventilen oder weiblichen Gewindeverbindern mit

parallel gemäß ISO 228-1 hergestellt werden.

Es sind keine Dichtungs elemente wie

PTFE-Band oder andere Komponenten erforderlich.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung über die Zeit zwischen Rohr und Fitting, mit

dem einfachen Festziehen eines Schraubenschlüssels

MESSING-SCHNELLVERBINDUNG FÜR STAHLROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellverbindungsstücke Kronos Push von Effebi (Bovezzo, BS) sind geeignet für Reparaturen in Fällen von Sanierungen von zivilen Anlagen, in der Heizung und in der Wasserversorgung. Der Einbau ist einfach und schnell, nur drei Schritte für hohe Sicherheit durch die direkte Montage des Rohres.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Das Schnellverbindungsstück für Stahlrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verankerungssystem ist einfach und sofort einsetzbar, entspricht dem D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in den Versionen weiblich, männlich und gleitendes Rohr-Rohr, in den Größen 3/8 und 2″, wurde das Verbindungselement von Effebi Spa entworfen und komplett in Italien hergestellt.

Eigenschaften der Kronos Push-Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheit Körper mit schneller und tiefer Einspritzung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentiervierter Führungsring
5. Hohe Abdichtung am Rohr
6. Schnellverbindung des Rohres mit einem Befestigungsring

SCHNELLVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

Die Schnellverbindungsstücke Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen von Sanierungsarbeiten in zivilen Anlagen, bei Heizungen und in Wasseranlagen vorgesehen. Der Einbau ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank direkt montierter Rohrverbindung.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Die Schnellverbindung für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verbindungsanker-System ist einfach und sofort, entspricht dem D.M. 06-04-2004, Nr. 174 und ist gemäß DVGW GAS und ACS zertifiziert.

Erhältlich in den Versionen weiblich, männlich und schiebbares Rohr-Rohr, in den Größen 3/8 und 2″, wurde die Verbindung von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push Verbindungen:

1. Gewinde UNI ISO 7/1
2. Körper mit hoher Sicherheit und schneller, tiefer Einsetzung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtheit am Rohr
6. Schnellverbindung des Rohrs mit Feststellring

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl nach EN 10305;
• Edelstahl nach EN 10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsröhrchen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

MESSINGSCHNELLVERBINDUNG FÜR EISENROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei Renovierungen von zivilen Anlagen, in der Heizungs- und Wasserinstallation geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit durch direkte Rohrmontage.

Das Dichtsystem mit zertifizierten konischen Dichtungen (aus NBR) ermöglicht die Kompensation von möglichen Unterdimensionierungen des Rohrdurchmessers. Die Schnellverbindung für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Anschluss- und Verankerungssystem ist einfach und sofort, es entspricht der D.M. 06-04-2004, Nr. 174 und ist nach DVGW GAS und ACS zertifiziert.

Verfügbar in weiblicher, männlicher und gleitender Rohr-Rohr-Version, in den Größen 3/8 und 2", ist die Verbindung konzipiert und vollständig in Italien von Effebi Spa hergestellt.

Eigenschaften der Kronos Push Verbinder:

1. Gewinde UNI ISO 7/1
2. Hochsicherer Körper und schnelle, tiefe Einspeisung
3. Selbstanpassende kegelförmige Dichtung mit großem Kontaktbereich für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtung auf dem Rohr
6. Schnellverbundmontage des Rohrs mit Befestigungsring

MESSINGBISCHEN MIT OR MÄNNLICHEN DIAMETER

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Röhren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN 10305 hergestellt wird;
• Edelstahl, der gemäß EN 10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Schmutz, Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle einer Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von internen Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitärinstallationen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 Bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und Kühlanlagen mit einem maximalen Betriebsdruck von 10 Bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

Das >B< Oyster-Verbindungsstück von Conex Bänninger ist

einfach aufgebaut, aber vielseitig und effizient

im Einsatz.

Es wird in einer Vielzahl von Anwendungen eingesetzt, darunter

die Installation von Kugelhähnen, Heizkörperventilen

und Absperrventilen und ermöglicht schnelle Reparaturen.

Mit dem >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und Ventilen oder weiblichen Gewindeverbindern mit

parallelen Enden gemäß ISO 228-1 hergestellt werden.

Es ist kein Einsatz von Dichtungen wie

Teflonband oder anderen Komponenten erforderlich.

Ein innenliegendes O-Ring aus EPDM garantiert eine

sichere und zuverlässige Verbindung über die Zeit zwischen Rohr und Verbindungsstück, mit

einfacher Handhabung eines Schraubenschlüssels.

Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Baustahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtigkeit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Farbanstrichen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von Innenverstärkungshülsen (Artikel 8755) zwingend erforderlich, um die effektive kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser für den menschlichen Gebrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss der Anschluss unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Dellen, Schmutz und Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Beim Anschluss an ein weichgeglühtes Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den effektiven kreisförmigen Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und annealiert (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz und Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit zurückgeglühten Kupferrohren (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachunterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, die für den menschlichen Verzehr bestimmt sind (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

Erhältlich für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wurde,
• Kupferlegierungen;
• Stahlblech, das gemäß EN 10305 hergestellt wurde;
• Edelstahl, der gemäß EN 10312 hergestellt wurde.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohrs, die mit dem O-Ring in Berührung kommt, muss frei von Kratzern, Rissen, Schmutz und Lackierung sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle einer Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Durchführung von Sanitärinstallationen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
