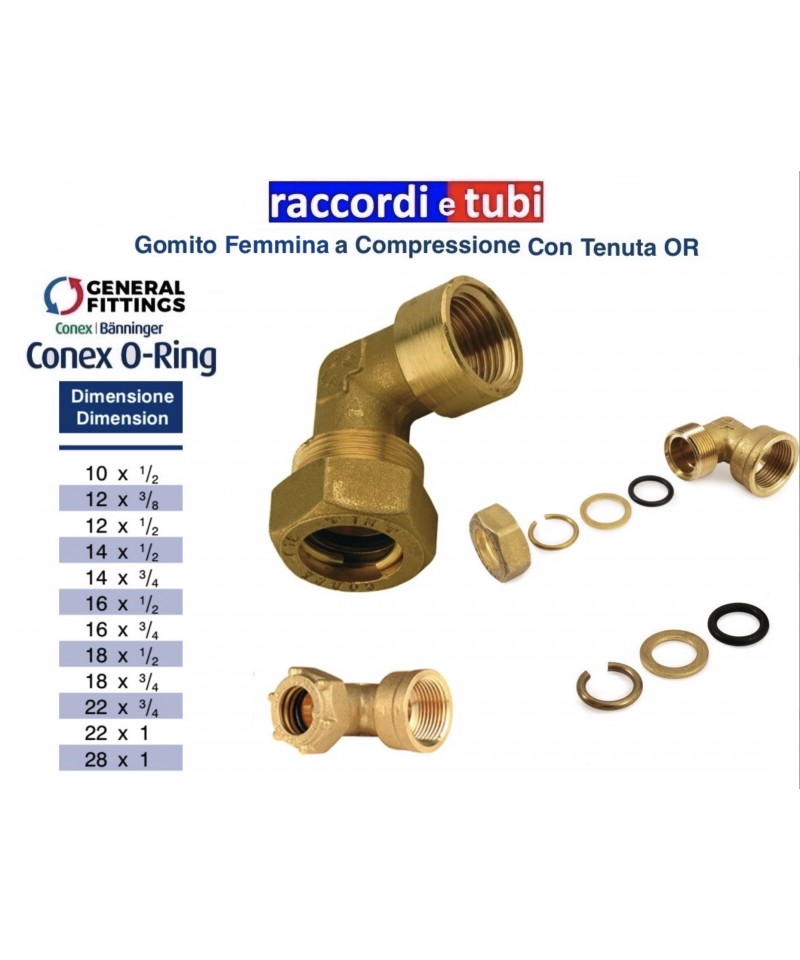

MESSING-FITTING MIT WEIBLICHEN O-RING Ø 1"X22

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• stahl, der gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Oberfläche des Rohrs im Kontakt mit dem O-Ring muss frei von Kratzern, Abplatzungen, Verunreinigungen, Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Eindellung, Schmutz und Lackierung sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Schmutz, Anstrichen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch die reibungslose Bewegung der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von sanitären Einrichtungen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

SCHNELLVERBINDUNG AUS MESSING FÜR STAHLROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/WEIBLICH

Die Schnellverschlüsse Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei der Renovierung von Wohnanlagen, in der Heizung und bei Wasserinstallationen geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank der direkten Montage des Rohres.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht die Kompensation möglicher Unterdimensionierungen des Rohrdurchmessers. Der Schnellverschluss für Stahlrohre ist für Wasser- und Gasnutzung geeignet.

Das Verbindungssystem ist einfach und sofort, entspricht der D.M. 06-04-2004, Nr. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in den Versionen weiblich, männlich und Schieberohr, in den Größen 3/8 und 2″, ist der Anschluss von Effebi Spa entworfen und vollständig in Italien hergestellt.

Merkmale der Kronos Push Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheit Körper mit schneller und tiefen Einfügung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentierte Führungsring
5. Hohe Dichtheit am Rohr
6. Schnellmontage des Rohres mit Befestigungsring

Erhältlich in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) produziert wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt nach EN10305;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Schmutz und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weich gealtertem Kupferrohr (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsfläche des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der im Lieferumfang enthaltenen Flachscheibe bestätigt wird.

Für die Errichtung von sanitären Anlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

Der >B< Oyster Anschluss von Conex Bänninger ist von

einfacher Konstruktion, aber vielseitig und effizient

im Einsatz.

Er wird in einer Vielzahl von Anwendungen verwendet, darunter

die Installation von Kugelhähnen, Heizkörperventilen

und Schieberventilen und ermöglicht eine schnelle Reparatur.

Mit dem >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und mit Innengewinde versehene Ventile oder Fittings

mit parallelen Enden gemäß ISO 228-1 hergestellt werden.

Es ist keine Verwendung von Dichtungen wie

Teflonband oder anderen Komponenten erforderlich.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung über die Zeit zwischen Rohr und Anschluss, mit

dem einfachen Anziehen eines Schraubenschlüssels

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlprodukten nach EN10305;
• Edelstahlprodukten nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachdichtung bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlungssysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlblech, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Dellen, Ablagerungen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist, (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

MESSINGVERBINDUNG MIT RECHTEM MÄNNLICHEM O-RING

MESSINGVERBINDUNG MIT RECHTEM MALE

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Cu-Rohren gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlprodukten aus Kohlenstoffstahl gemäß EN 10305;
• Edelstahlprodukten gemäß EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Dellen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Realisierung von Sanitärinstallationen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Armatur unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlblech, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Ablagerungen und Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) unbedingt erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt) mit maximalem Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit maximalem Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

MESSINGECK ANGEBRACHT MIT MÄNNLICHEM O-RING

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den Metallurgiekategorien hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Wahlstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Realisierung von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Fitting gemäß dem schwarzen O-Ring (Elastomer aus EPDM, konform mit der Norm EN 681-1) installiert werden.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den Werkstoffzuständen hart (R290), halbhart (R250) und geglüht (R220),
• Kupferlegierungen;
• stählernen Rohren, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtigkeit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Beschädigungen, Schmutz und Farbresten sein, und das Rohr muss an Innen- und Außenseite mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit geglühtem Kupferrohr (R220) ist die Verwendung von innenliegenden Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um das tatsächliche kreisförmige Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Errichtung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar und einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar und einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

SCHNELLVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

Die Schnellverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei Renovierungen von zivilen Anlagen, in der Heizungs- und Wasserinstallation geeignet. Die Montage ist einfach und schnell, nur drei Schritte für eine hohe Sicherheit dank der direkten Montage des Rohrs.

Das Dichtsystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Die Schnellverbindung für Eisenrohre eignet sich für die Verwendung mit Wasser und Gas.

Das Verbindungssystem ist einfach und direkt, entspricht der D.M. 06-04-2004, n. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in den Ausführungen weiblich, männlich und gleitendes Rohr-Rohr, in den Größen 3/8 und 2″, wurde das Verbindungselement von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push Verbindungen:

1. Gewinde UNI ISO 7/1
2. Hochsicherheit Körper und schnelle, tiefe Einspritzung
3. Selbstanpassende konische Dichtung mit großem Kontaktbereich für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtung am Rohr
6. Schnellmontage des Rohrs mit Montagekralle
