MÄDCHENBRASSKAPPE 1/8 ZOLL

REDUKTION GELBMESSING

MÄNNLICHE GLEITSTÜCK MIT LANGEM GEWINDE

VERCHROMTE BIEGUNG MIT HALTER 1/2X10

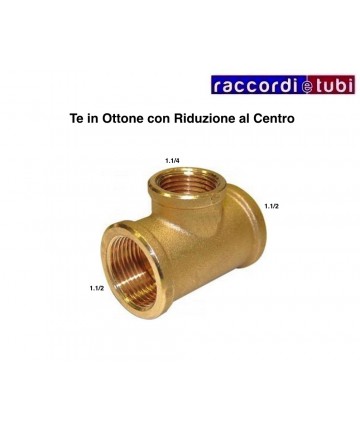

TE IN MESSING FF IN 90° IN MESSING REDUZIERT MIT REDUZIERUNG IN DER MITTE

REDUZIERSTÜCK MIT WEIBLICHEN GEWINDE AUS GELBMESSING

Messing gebogener Schlauchanschluss für Erdgas DN.14

DURCHGANGS- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximale Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Stück nicht bei höheren Temperaturen als den für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Stück, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings wird durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bestimmt.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Abdichtung am Rohr selbst. Für Rohre in PE 100 und Gasleitungen ist eine innere Verstärkung (Bohre) verfügbar, die das Rohr versteift. Das TOF PE-Stück mit spezieller Verstärkungsbuchse ist für Rohre in PE-X geeignet.

Das TOF-Stück ist als Kompressionsverbindung des Typs A nach der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Männlicher Stopfen aus Messing Verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde hergestellt gemäß BSEN ISO 228-1 und 1254-4

Geeignet für die Verbindung mit Materialien nach EN 12165, CW617N, und CW617N EN12164

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und annealiert (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz und Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit zurückgeglühten Kupferrohren (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachunterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, die für den menschlichen Verzehr bestimmt sind (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

BROSSEN AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE DER FIRMA GUIDI

SCHNELLVERSCHLUSSVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

GEWINDE/WEIBLICH

Die Schnellverschlussverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei der Renovierung von Sanitäranlagen, im Heizungs- und Wasserinstallationen geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit durch die direkte Montage des Rohres.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (in NBR) ermöglicht das Ausgleichen von möglichen Unterdimensionierungen des Rohrdurchmessers. Der Schnellverschluss für Eisenrohre ist für den Einsatz von Wasser und Gas geeignet.

Das Verbindungssystems ist einfach und sofort einsatzbereit, entspricht der D.M. 06-04-2004, Nr. 174 und ist DVGW GAS und ACS zertifiziert.

Erhältlich in den Varianten weiblich, männlich und schiebend, in den Größen von 3/8 bis 2", ist das Verbindungsstück in Italien von Effebi Spa entworfen und vollständig hergestellt.

Eigenschaften der Kronos Push-Verbindungen:

1. Gewinde UNI ISO 7/1
2. Körper mit hoher Sicherheit und schneller sowie tiefer Einspeisung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtheit am Rohr
6. Schnellmontage des Rohres mit Klemmring

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• kohlenstoffhaltigem Stahl, das nach EN10305 produziert wird;
• Edelstahl, das nach EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die in Kontakt mit dem O-Ring steht, muss frei von Kratzern, Abschürfungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Konstruktion von Sanitäranlagen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; für andere Temperaturen siehe Druckminderung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungselement nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1

Verbindungselement, das die Verbindung von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Anker (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ergibt sich aus den besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer wertvollen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für die Rohre in PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr steif macht. Das TOF PE Verbindungselement mit speziell vorgesehener Verstärkungsbuchse ist geeignet für Rohre aus PE-X.

Das TOF Verbindungselement ist nach der Norm EN1254-3 als Kompressionsfitting des Typs A klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Adapter für Mehrschichtrohre mit verchromter Kappe, passend für

alle unsere Artikel mit EUROKONUS-Anschluss.

Beschreibung

Dielektrische Verbindungen zum Anschluss von Rohren aus verschiedenen Metallen, um Korrosionsrisiken aufgrund von Wandströmen oder elektrolytischen Phänomenen zu vermeiden.
Verwendung für Wasser, Benzin, Kerosin, Mineral- und Pflanzenöle

Technische Eigenschaften

• Körper aus verzinktem Stahl mit Anschluss F und aus Messing mit Anschluss M. PN12.
• Maximale Temperatur: 110°C bei 10 bar.
• Elektrische Isolierung bis zu 600 V mit trockenem Rohr.
• Exklusives Isolierelement Watts GA1425
• Für Zertifizierungen siehe angehängte PDF

VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFOS
Einsetzbar für die Zuführung von heißem und kaltem Wasser
in sanitärtechnischen* und Heizungsanlagen. Die
gewindeten Fittings der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
in der Hydraulik, für den Haushalt, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitärtechnische* Anlagen und im Allgemeinen mit jeder
Art von nicht korrosiver Flüssigkeit.
Produkt vollständig in Italien hergestellt
