Artikel-Nr.: 108211

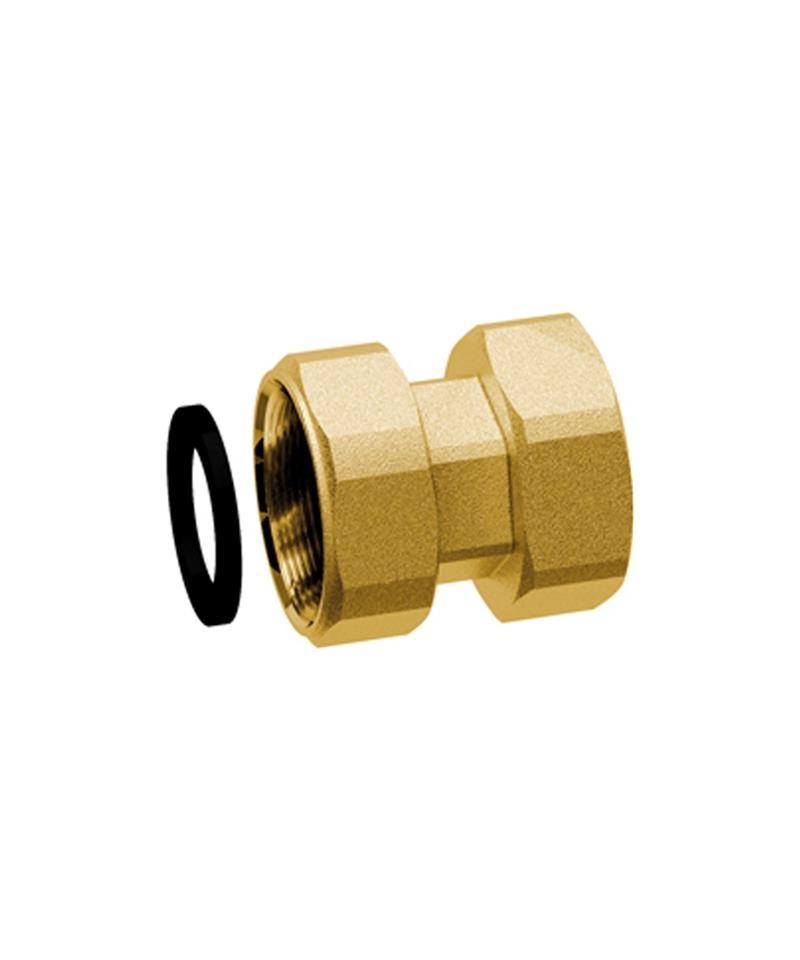

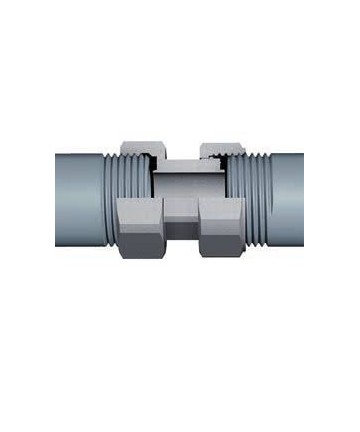

Verbindungsglied 2 Teile aus gelbem Messing mit beweglichem Deckel. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Verbindungsglied 2 Teile aus gelbem Messing mit beweglichem Deckel. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
VERLÄNGERUNG MESSING SCHWER männlich weiblich
Erhältlich von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser
Verschraubungen mit einer Messingblende. Verwendbar für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.
Die Kompressionsfittings [Serie 1N00] sind anpassbar an jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher hydraulischer Installation für Heizungs- und sanitäre Anlagen und generell für jede Art von nicht korrosiven Flüssigkeiten.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulische Fittings für Kupferrohre mit Kompressionsanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Rohrgewinde zur Dichtung auf dem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung bezüglich der Materialien und Objekte, die in festen Anlagen zur Gewinnung, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RoHS II).
GAISER - Automatisches Entlüftungsventil in Quadratform. • Nennpressur: 10 bar • Maximale Entladepressur: 4 bar • Maximale Betriebstemperatur: 110°C • Schwimmer aus PP
AUS GELBEM MESSING
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die in Kontakt mit dem O-Ring steht, muss frei von Kratzern, Abschürfungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.
Im Falle der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.
Für die Konstruktion von Sanitäranlagen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungsbestandteile ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Resten und Anstrich sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.
Für die Ausführung von sanitären Installationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
TE IN MESSING WEIBLICH WEIBLICH KURZGEWINDET
Gewindefittings aus Messing - Zylindrisches Gewinde
Gewindefittings aus Messing
Verfügbare Größen von 1/8” bis 3”
Zylindrische Gewinde
Die Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen
Vermeiden Sie übermäßiges Anzugsmoment bei der Installation
Material der Fittings Messing CW617N-DW
Gewindetermine nach ISO 228-1
Bauteile nach EN 12165
Stangenbauteile nach EN 12164
Verfügbare Größen von 1/8” bis 3”
Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%
Balanceventil und Durchflussmessventil. • Gehäuse vollständig aus CR-Messing gefertigt • Formstift mit EPDM-Dichtungsverschluss • Mikrometrische Einstellknopf • Manipulationssicherheitsvorrichtung • Graduierte Skala mit 360° Ablesung
DRUCK- UND TEMPERATURGRÖNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckminderung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1
Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten, leicht und sofort. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ergibt sich aus der besonderen Eigenschaft von Polyethylen und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich, dank seiner speziellen Konfiguration, den Toleranzen des Rohres an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine innere Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Das TOF PE-Fitting mit der speziellen Verstärkungsbuchse ist geeignet für PE-X-Rohre.
Das TOF-Fitting ist gemäß der Norm EN1254-3 als Typ A Druckfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
VERLÄNGERUNG MALE MALE AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Zuführung von warmem und kaltem Wasser
in sanitär-hydraulischen* und Heizungsanlagen.I
Die gewindeverbindenden Teile der Serien 2600 und 2700
sind für jede Art von Installation
in der Hydraulik, im Haushalt, im Gewerbe, in der Industrie,
in der Landwirtschaft für Heizungs- und
hygienisch sanitäre* Anlagen geeignet und in der Regel mit jeder
Art von nicht korrosivem Fluid kompatibel.
Produkt vollständig in Italien hergestellt
REDUZIERTES MESSING-VERBINDUNG
TECHNISCHE INFO
Verwendbar für die Zufuhr von warmem und kaltem Wasser
in sanitären und Heizungsanlagen.*
Die Gewindeverbindungen sind für jede Art von Installation
hydraulisch, häuslich, gewerblich, industriell,
landwirtschaftlich für Heizungsanlagen und
sanitäre Anlagen* und im Allgemeinen mit jeder
Art von nicht korrosiven Flüssigkeiten kompatibel.
Teleskopstange verchromt. • Größe 3/8” - Ausdehnung von 32mm bis 55mm • Größe 1/2” -3/4” - Ausdehnung von 35mm bis 60mm
Verchromter modularer Verteiler 3650 1. • Körper aus Messing CB753S • Seitenanschlüsse: 3/4”-1”-1”1/4 männlich - weiblich • Abzweigungen: 1/2” weiblich • Abstand der Abzweigungen: 50mm
Der Adapter >B< Oyster von Conex Bänninger ist
einfach im Design, aber vielseitig und effizient
in der Anwendung.
Er wird in einer Vielzahl von Anwendungen eingesetzt, darunter
die Installation von Kugelhähnen, Heizkörperventilen
und Schiebern und ermöglicht schnelle Reparaturen.
Mit >B< Oyster können
Verbindungen zwischen Kupfer- und Edelstahlrohren
und Ventilen oder gewindegebundenen Fittings mit
parallel nach ISO 228-1 hergestellten Enden
realisiert werden.
Die Verwendung von Dichtungen wie
Teflonband oder andere Komponenten ist nicht erforderlich.
Ein internes O-Ring aus EPDM gewährleistet eine sichere
und zuverlässige Verbindung über die Zeit zwischen Rohr und Adapter, mit
dem einfachen Anziehen mit einem Schraubenschlüssel.
KURZE MESSINGNIPPEL
Schraubverbindungen aus Messing - Zylindrisches Gewinde
Schraubverbindungen aus Messing
Verfügbare Größen von 1/8” bis 3”
Zylindrische Gewinde
Die Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen
Vermeiden Sie es, während der Installation ein übermäßiges Drehmoment anzuwenden
Material der Verbindungen Messing CW617N-DW
Gewindeteile gemäß ISO 228-1
Formteile gemäß EN 12165
Bauteile aus Stangen gemäß EN 12164
Verfügbare Größen von 1/8” bis 3”
Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%
Pressverbindungen mit Messingkörper. Verwendbar für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (heiß und kalt) und Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasnutzung • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.
Die Pressverbindungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller oder landwirtschaftlicher Sanitärinstallation, Heizungsanlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten anpassbar.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Verbindungen entsprechen der Norm UNI EN 1254-2 „Hydraulikverbindungen für Kupferrohre mit Pressanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren zur dichten Verbindung“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung über die Materialien und Gegenstände, die in fest installierten Anlagen zur Abfangung, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Konsum verwendet werden können] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).
