Artikel-Nr.: 108215

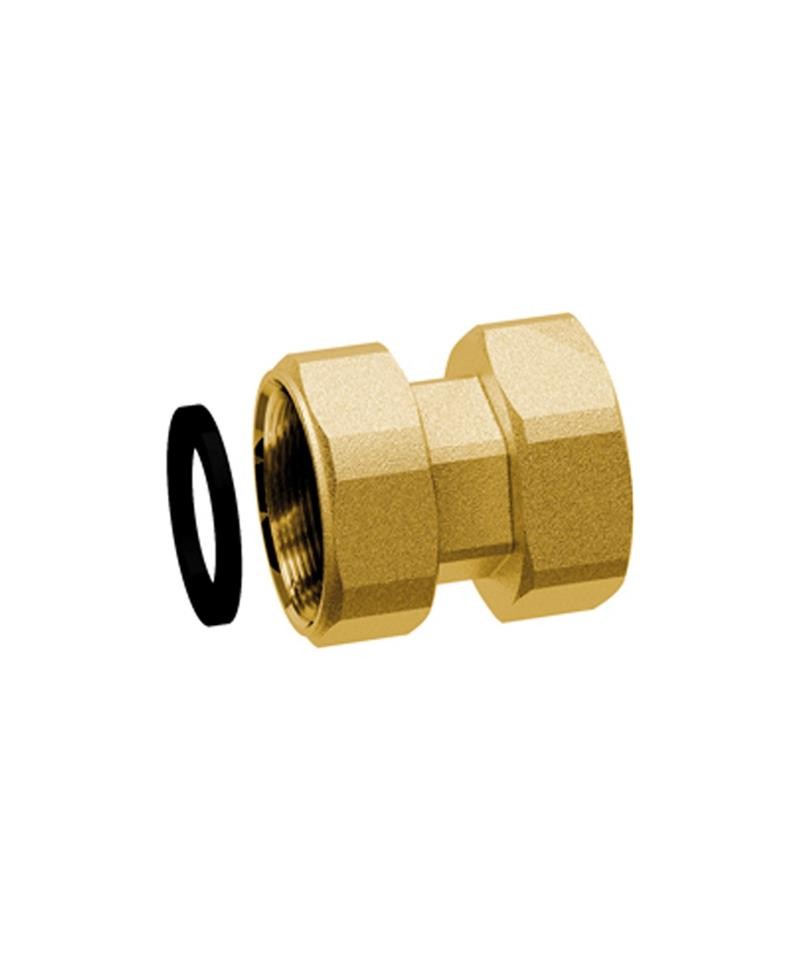

Verbindungselement aus 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Gussmessing CW617N
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Verbindungselement aus 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Gussmessing CW617N
Gerade verchromte Verlängerung. • Wechselbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre • Dichtungsnippel mit doppelt O-Ring • Nur verwendbar auf FAR 24x19 männliche Anschlüsse von Ø16mm
Gelbe Kappe aus Messingguss für flexibles Kupferanschlüsse 24x19.8270 20
VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING
TECHNISCHE INFORMATION
Verwendbar für die Zufuhr von heißem und kaltem Wasser
in Sanitäreinrichtungen* und Heizungsanlagen.I
die gewinde der serien 2600 und 2700
sind für jede Art von Installation anpassbar
in der Hydraulik, im Haushalt, im Gewerbe, in der Industrie,
Landwirtschaft für Heizungsanlagen und
sanitär* und grundsätzlich mit jeder
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt
NIPPEL AUS MESSING MIT VOLLER GEWINDE
VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Zuführung von warmem und kaltem Wasser
in sanitären Anlagen* und Heizungsanlagen.I
Gewindeverbindungen der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
Heizungs-, Haushalts-, Gewerbe-, Industrie-,
Agrar für Heizungs- und
sanitäre Anlagen* und grundsätzlich mit jeder
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt
VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Temperaturübertragung von heißem und kaltem Wasser
in wasser- und sanitärtechnischen* und Heizungsanlagen.
Die geschraubten Fittings der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
wassertechnisch, privat, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitärtechnische* Anlagen und im Allgemeinen mit jeder
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt
VERCHROMTE MESSINGSCHRAUBE 1/2''
DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die die für das Rohr erlaubten Grenzen überschreiten.
Gewinde UNI ISO 7/1
Verbindung, die den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, unkomplizierteste und sofortige. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Herstellungstechnologie gegeben.
Die konische Form passt sich den Toleranzen des Rohres, einschließlich der Ovalisierungen, an und gewährleistet eine perfekte hydraulische Dichtheit dank ihrer proportionalen Widerstandskraft und wird zur gültigen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich durch seine spezielle Form den Toleranzen des Rohres an und gewährleistet ein perfektes Klemmen am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Anschluss mit spezieller Verstärkungsbuchse ist für PE-X-Rohre geeignet.
Der TOF-Anschluss ist als Pressverbindung des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.
VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFOS
Verwendbar für die Zuleitung von heißem und kaltem Wasser
in sanitären Anlagen* und Heizungen.
Die gewindetauglichen Fittings der Serien 2600 und 2700
sind für jede Art von hydraulischer Installation geeignet
- privat, kommerziell, industriell,
landwirtschaftlich für Heizungs- und
sanitäre Anlagen* und im Allgemeinen für jede Art
von nicht korrosivem Fluid.
Produkt vollständig in Italien hergestellt.
Schlauchanschluss aus schwerem Messing mit männlichem Gewinde
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Oberfläche des Rohrs im Kontakt mit dem O-Ring muss frei von Kratzern, Abplatzungen, Verunreinigungen, Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.
Massiver messing männlicher Schlauchanschluss
NIPPEL MESSING 1/4X1/2SX GPL
CIMFAR - Kugelventil für Wasserzähler.
• Austauschbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre
• Anschluss an Zähler mit Kappe 3/4”
Vereinbarung, die die Verbindung von hochdichten Polyethylenrohren mit Ventilen, untereinander oder mit anderen Rohren für die Gasleitung ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und sofort umsetzbare. Es besteht aus drei Elementen: einer kegelförmigen Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr einzufügen ist.
Die kegelförmige Dichtung passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte Abdichtung dank ihrer proportionalen Widerstandsfähigkeit und wird zu einer gültigen Unterstützung des mechanischen Dichtungsrings.
Die Verbindung TOF ist als Kompressionsverbindung des Typs A gemäß der Norm EN1254-3 klassifiziert.
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.
Im Falle einer Verbindung mit einem weichen Kupferrohr (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) erforderlich, um den effektiven runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.
Für die Erstellung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Verbindungselement unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
