Artikel-Nr.: 108217

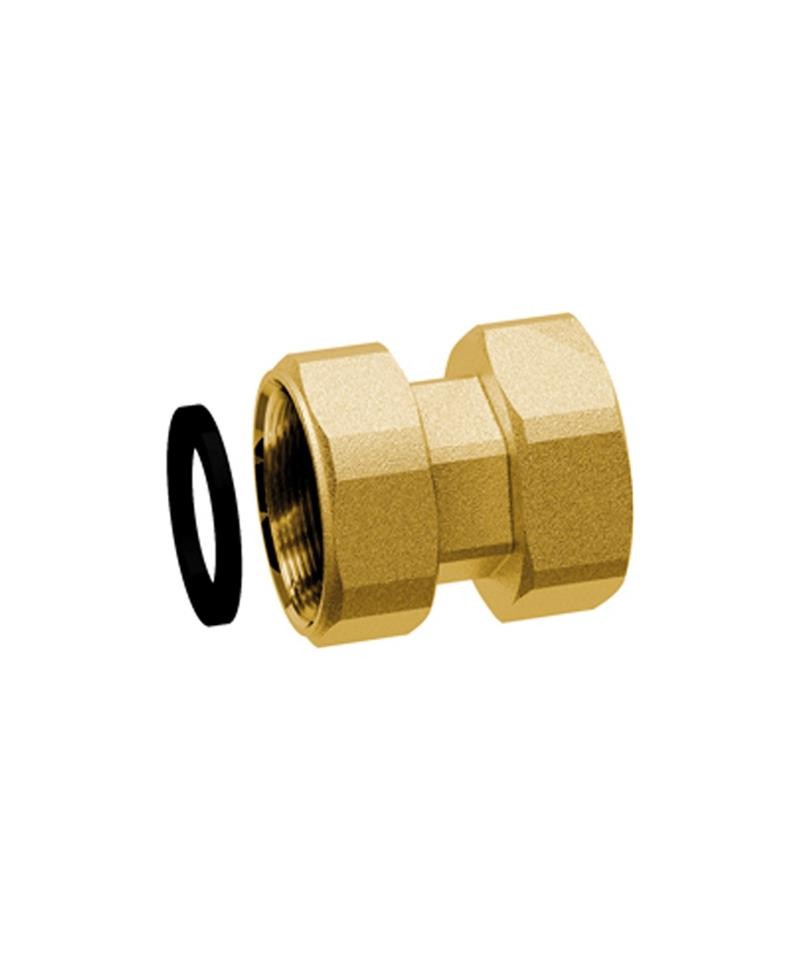

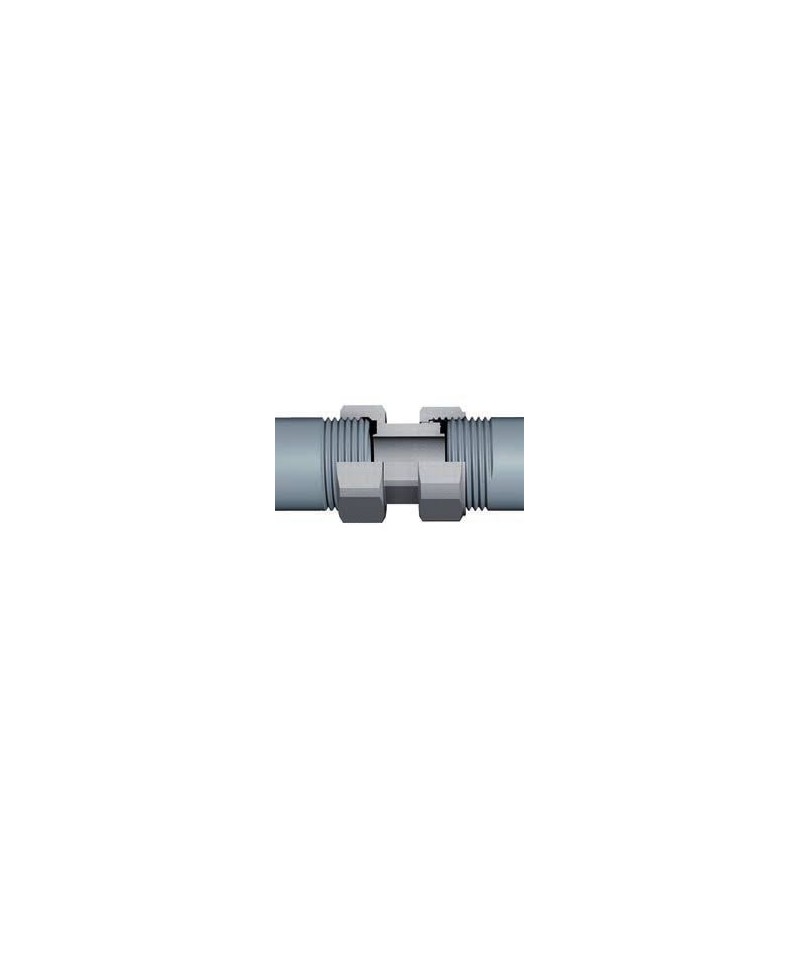

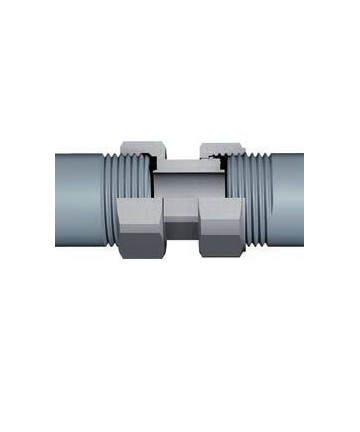

Verbindungsgelenk mit 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Verbindungsgelenk mit 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
MESSING SCHRAUBENANSCHLUSS, DER AUS DRITTEN TEILEN BESTEHT, METALLISCHER KONISCHER HALTERUNTERSTÜTZUNG
VERLÄNGERUNG MESSING SCHWER männlich weiblich
Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser
Doppelte konische Gelb. • Gehäuse aus gegossenem CW617N Messing • Austauschbare Verbindung für Kupfer-, Kunststoff- und Mehrschichtrohre
Kugelventil für Solarinstallationen.
• Korpus und Kugel aus Messing CW617N
• Maximale Temperatur: 200‹C
• Nenndruck: 10 bar
Männlicher Stopfen aus Messing erhältlich in Größen von 1/8 bis 3 Zoll
Gewinde gefertigt gemäß BSEN ISO 228-1 und 1254-4
Geeignet zur Kopplung mit Materialien entsprechend EN 12165, CW617N und CW617N EN12164
MESSINGGABEL HEMD HEMD ZYLINDRISCHE GEWINDE
Druckfittings mit Messing-Manschette. Verwendbar für die Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (kalt und warm) und Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Anwendbar für Gasverwendung • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtung.
Die Druckfittings [Serie 1N00] sind für jede Art von häuslichen, gewerblichen, industriellen und landwirtschaftlichen Sanitärinstallationen sowie für Heizungsanlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Fittings entsprechen der Norm UNI EN 1254-2 "Hydraulische Fittings für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Rohrgewinde für dichte Verbindungen" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in stationären Anlagen zur Entnahme, Behandlung, Abgabe und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).
VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz und Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle der Verbindung mit zurückgeglühten Kupferrohren (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachunterlegscheibe bestätigt wird.
Für die Herstellung von Sanitäranlagen mit Wasser, die für den menschlichen Verzehr bestimmt sind (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
VERCHROMTE BRASS-ECKE ENTSPRICHT DEN AKTUELLEN NORMEN FÜR DIE LEGIERUNG:
UNI EN 12165:11 CW617N für die geformten Teile
UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für Teile aus Stangen
ART.3087 34
Steuerventil mit 2-Wege-Kolben elektrothermisch GELB, mit Innengewinde (NUR KÖRPER) • Vorbereitet für elektrothermischen Antrieb • Messing Cw617N • Dichtungs-O-Ring aus EPDM • Tmax: 95°C • Pmax: 10bar • ΔPmax: 3bar • Überwurfmutter und Handrad: ABS-Kunststoff • Anschlüsse: 1/2”-3/4”-1” männlich
NIPPEL AUS MESSING MIT VOLLER GEWINDE
MESSINGMUTTER 1,1/2X1,1/4 Männlich Weiblich mit Anschlag
Kompressionsfittings mit Messingkonus. Verwendbar bei der Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasverwendung • • Mutter direkt aus einem Stab gefertigt • Metallische Dichtung.
Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher hydraulischer Installation für Heizungs- und sanitärtechnische Anlagen und generell für jede Art von nicht korrosiven Flüssigkeiten.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar.
Die Fittings entsprechen der Norm UNI EN 1254-2 “Hydraulische Fittings für Kupferrohre mit kompressionsenden” • Alle Gewindeverbindungen entsprechen der Norm UNI EN 10226-1 “Rohrgewinde zur Abdichtung am Gewinde” • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06/04/2004 [Regelung zu den Materialien und Objekten, die in festen Anlagen zur Entnahme, Behandlung, Beförderung und Verteilung von Wasser, das für den menschlichen Konsum bestimmt ist, verwendet werden dürfen] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).
REDUZIERTE MUFFE MIT WEIBLICHEN GEWINDE AUS GELBEM MESSING
