Artikel-Nr.: 187200

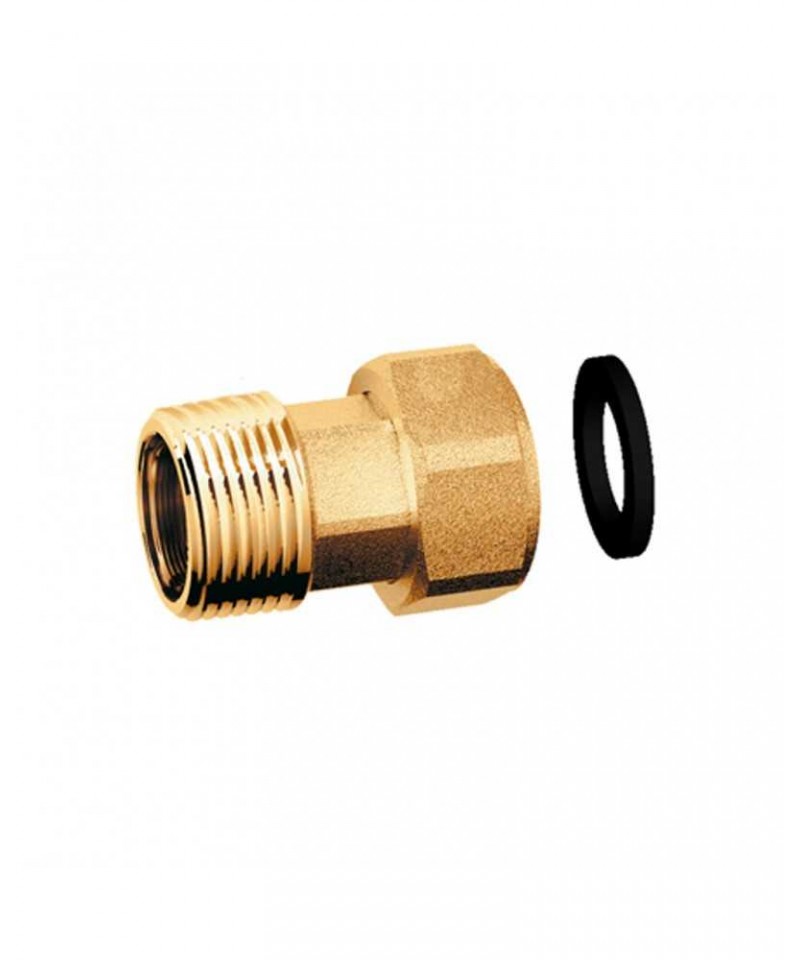

2-teiliges Verbindungsstück aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: männlich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
2-teiliges Verbindungsstück aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: männlich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N
VERCHROMTER MESSINGNIPPLES ENTSPRECHEND DEN GÜLTIGEN NORMEN FÜR DEN LEGIERUNGSTYP:
UNI EN 12165:11 CW617N für die gestanzten Teile
UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Teile aus Stange
REDUZIERSTÜCK MIT WEIBLICHEN GEWINDE AUS GELBMESSING
Verschraubungen mit messing-gewindetem Anschluss. Verwendbar für die Herstellung von Anlagentechnik zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Eignet sich für Kupfer- und Stahlrohre • Nutzbar für Gas-Installationen • • Mutter direkt aus einem Stab gefertigt • Metallische Dichtung.
Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Wasserinstallation sowie für Heiz- und Sanitäranlagen und allgemein für jede Art von nicht korrosiven Flüssigkeiten geeignet.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im thermischen Solarsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit kompakten Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Rohrgewinde für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung über Materialien und Objekte, die in festen Systemen zur Erfassung, Behandlung, Förderung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen.] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).
Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschnitten, Schmutz, Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.
Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder von Heizungs- und/oder Kühlsystemen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Macken, Ablagerungen, Farbauftrag sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.
Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu garantieren, bestätigt durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe.
Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
Kompressionsfittings mit Messing-Spitze. Verwendbar zur Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus einer Stange ausgefräst • Metallische Abdichtung
Die Kompressionsfittings [Serie 1N00] sind anpassungsfähig für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher Installation für Heizungsanlagen und sanitäre Anlagen und allgemein für jede Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur von thermischen Solarsystemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar
Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulikfittings für Kupferrohre mit Kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für Anschluss mit dichtendem Gewinde“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelungen über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Konsum bestimmt ist, verwendet werden können] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)
Dichtungsanschlüsse mit ovalem Kopf aus Messing. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Schraube direkt aus der Stange gefertigt • Metallische Dichtheit
Die Dichtungsanschlüsse [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen und im Allgemeinen mit jeder Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200°C • Minimale Betriebstemperatur: -20°C • Maximale Betriebsdruck: 16 bar
Die Anschlüsse entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungsstücke für Kupferrohre mit Dichtkopf" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde für dicke, dichte Rohrverbindungen" • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung über Materialien und Objekte, die in festen Anlagen zur Erfassung, Behandlung, Förderung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Entspricht der 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)
RECHTE ODER SCHIEBEELEMENT AUS MESSING FÜR DEN KASTEN MIT INNENGEWINDE
VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM GUSS
TECHNISCHE INFORMATIONEN
Verwendbar für die Wärme- und Kaltwasserversorgung
in sanitären und Heizungsanlagen.
Die verschraubten Fittings der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
in der Sanitärtechnik, im Haushalt, im Handel, in der Industrie,
in der Landwirtschaft für Heizungs- und
sanitäre Anlagen und allgemein mit jeder
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt

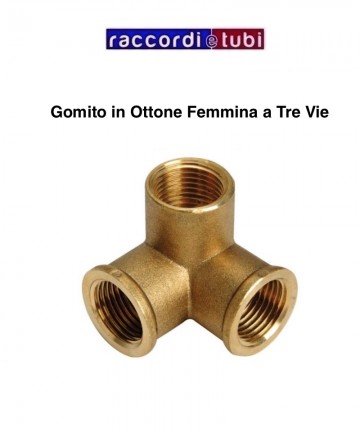

DREHVERBINDUNG AUS MESSING MIT DREI WEIBLICHEN GÄNGEN

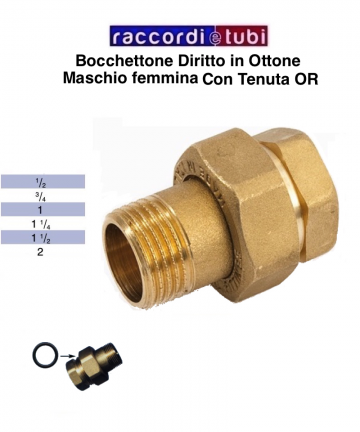

GERADES DREITEILIGES M/F-VERBINDUNGSTÜCK MIT OR-DICHTUNG
Geeignet für die Zuleitung von warmem und kaltem Wasser
in sanitären und Heizsystemen. Die
gewinderten Verbindungen sind für jede Art von
wasserversorgenden, häuslichen, kommerziellen, industriellen
und landwirtschaftlichen Installationen anpassbar für
Heizungs- und sanitäre Systeme und generell für jede
Art von nicht korrosiven Flüssigkeiten.
MESSINGVERBINDUNG MIT RECHTS-GEWINDIGEM MÄNNLICH

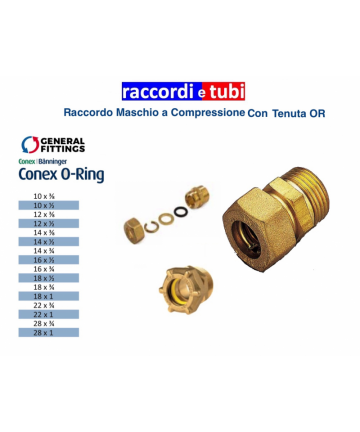

MESSINGVERBINDUNG MIT RECHTEM MÄNNLICHEM O-RING
ART.3610 112
Zusammenbaubarer gelber Kollektor mit 1 Abzweig. • Gehäuse aus Messing CB770S • Für Kollektoren mit einem Mittelabstand von 100 mm • Eingang: 1" männlich-weiblich • Abzweig: 1/2" weiblich
REDUZIERTER MUFFE MIT MÄNNLICHEN UND WEIBLICHEN GEEIGNETEN GEWINDE AUS GELBEM MESSING
