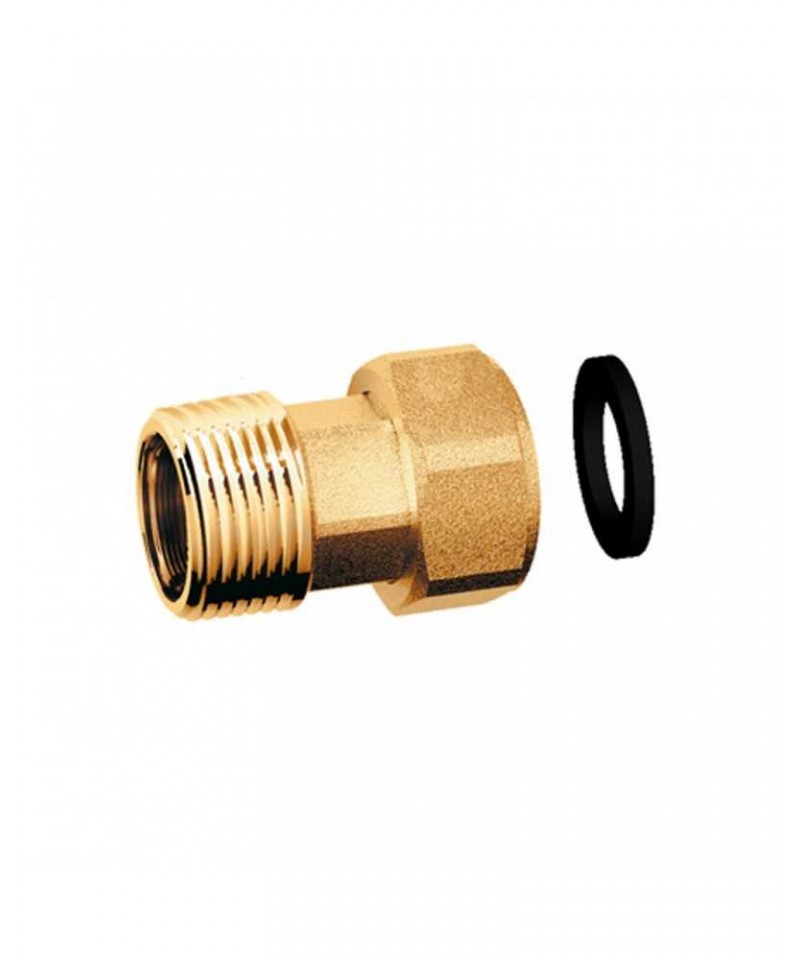

Verbindungsstück 2 Teile MF 3/4X3/4 Messing Gelb Mit Beweglicher Kappe

Weiblicher Messing-Schlauchanschluss in schwerer Ausführung

90° REDUZIERTES WEIBLICH-WEIBLICH MESSINGECK

Verschraubungen aus Messing mit Spitze. Verwendung bei der Erstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendung für Gas • • Mutter direkt aus einer Stange gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation sowie für Heizungs- und Hygienesysteme und generell für jede Art von nicht korrosiven Flüssigkeiten geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur des solarthermischen Systems: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Sanitärverbindungen für Kupferrohre mit Druckanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für sichere Dichtungsanschlüsse“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Auffangung, Behandlung, Zuführung und Verteilung von Wasser, das für den menschlichen Verzehr bestimmt ist, verwendet werden dürfen] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).

90°-MÜTTER AUS MESSING REDUZIERT MIT MITTELREDUZIERTUNG

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEN MESSING MÄNNLICH WEIBLICH

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmessern

DOPPELTEINLAEUGE MODULARE/BAUBARE 1.1/4 MF MIT 3/4 MÄNNLICHE AUSGÄNGE

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Kerben, Schmutz und Farbe sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Beim Anschluss an ein Kupferrohr weich (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Gerader Anschluss in drei Teilen, mit Innen- und Außengewinde für Stutzen

Gerader Anschluss in drei Teilen, mit Innen- und Außengewinde für Stutzen. Aus Messing. Geeignet für den Einsatz in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für die Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für die Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

Messingventil für thermostatgesteuerte Ventile.

TE BIKON IN VERCHROMTEM BRASS 14x14x14mm

MESSING VERLÄNGERUNG SCHWER Männlich-Weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmessern

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Die Verbindung nicht bei höheren Temperaturen verwenden, als für das Rohr zulässig.
UNI ISO 7/1 Gewinde

Verbindung, die den Anschluss von Hoch- oder Niederdichtungs-Polyethylenrohren ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht nur aus zwei Elementen: einer kegelförmigen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus den besonderen Eigenschaften des Polyethylens und seiner Produktionstechnik.
Der Kegel passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, gewährleistet einen perfekten hydraulischen Dichtungskomfort dank seiner proportionalen Widerstandsfähigkeit und bietet eine solide Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine besondere Konfiguration den Toleranzen des Rohres an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für Rohre aus PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr verstärkt. Der TOF PE Anschluss mit spezieller Verstärkungsbuchse ist geeignet für PE-X Rohre.

Der TOF Anschluss ist als Kompressionsfitting des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen beachten Sie die Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen über den für das Rohr zulässigen Werten.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist am einfachsten, leicht und sofort einsetzbar. Es besteht nur aus zwei Elementen: einer konisch geformten Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus der besonderen Eigenschaft des Polyethylens und seiner Herstellungstechnologie.
Der konische Teil passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Abdichtung dank seines proportionalen Widerstands, und bietet einen stabilen Halt für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine besondere Konfiguration den Toleranzen des Rohres an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gaspipelines ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das TOF PE-Fitting mit der speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das TOF-Fitting ist gemäß der Norm EN1254-3 als A-Pressfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

MANSCHETTE AUS BRASS MF REDUZIERT

TECHNISCHE INFORMATIONEN

Verwendbar für die Zu- und Ableitung von warmem und kaltem Wasser

in sanitären Wasseranlagen* und Heizungsanlagen. Die

gewindeverbundenen Fittings sind anpassbar für jede Art von

Hydraulikinstallation, privat, gewerblich, industriell,

landwirtschaftlich für Heizungs- und

sanitäranlagen* und allgemein für jede

Art von nicht korrosiver Flüssigkeit.

Die Ventile für Heizkörper mit Mono-Bitubo sind sowohl in der Version mit Doppelanschluss internen 50mm als auch in der Version mit zentralem Sensor erhältlich. Am Ventilkörper befindet sich eine Schraube zur Regulierung des Bypass, die es ermöglicht, das Ventil für Einrohrsysteme (gegen den Uhrzeigersinn lösen) und für Zweirohrsysteme (vollständig im Uhrzeigersinn anziehen) anzupassen.
An den beiden Seiten befinden sich der Regler und das manuelle Rad zum Öffnen und Schließen des Ventils, das bei Bedarf entfernt werden kann, um den thermostatgesteuerten Befehl art.1827 zu installieren.Ventil inklusive Sonde "Adapter sind nicht im Preis enthalten und müssen separat bestellt werden"
