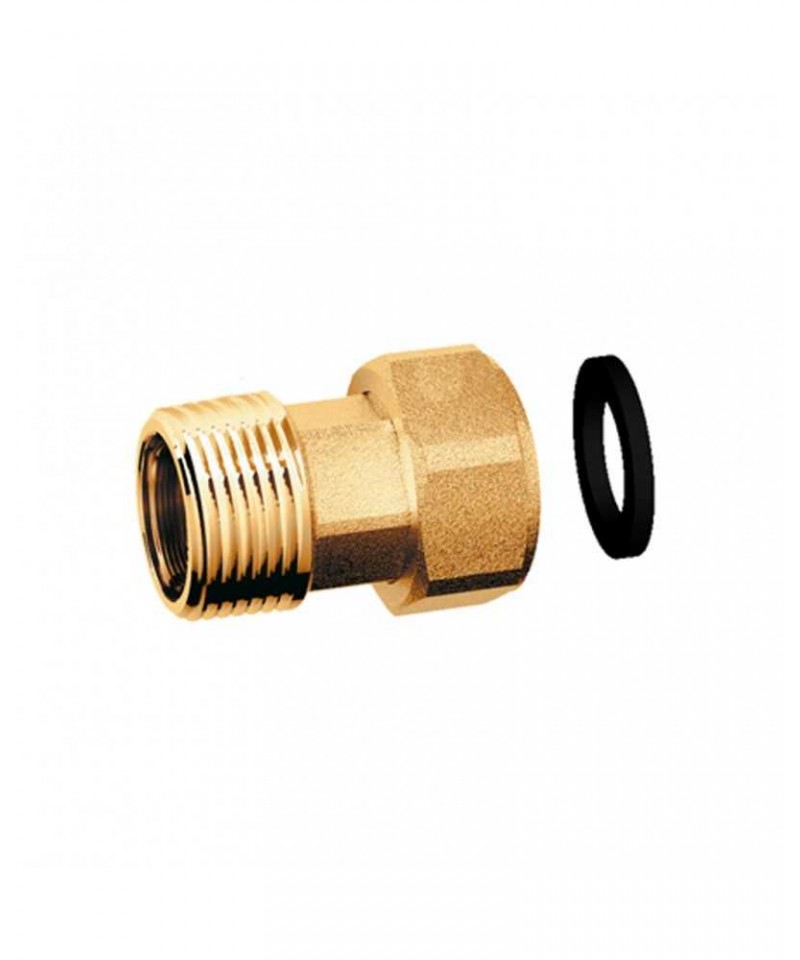

Verbindungsstück 2 Teile MF 1.1/4X1.1/4 Messing Gelb mit beweglicher Kappe

REDUZIERE TE IN MESSING 90° IN MESSING MIT REDUCTION IN DER MITTE

CHROMVERZINKTER BRONZEGEWINDEN, DER DEN AKTUELLEN VORSCHRIFTEN FÜR DIE LEGIERUNGSART ENTFÄLLT:

UNI EN 12165:11 CW617N für die gestanzten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Teile aus Stangen

Messingventil für thermostatgesteuerte Ventile.

KURZE NIPPLES AUS MESSING

Messing-Schraubverbindungen - Zylindrisches Gewinde

Messing-Schraubverbindungen

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird die Verwendung von anaeroben Dichtstoffen oder Teflon empfohlen

Vermeiden Sie die Anwendung eines übermäßigen Anzugs beim Einbau

Material der Verbindungen CW617N-DW Messing

Gewindeenden gemäß ISO 228-1

Teile aus Form gemäß EN 12165

Teile aus Stab gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die höher sind als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Verbindung, die die Verbindung von Rohren aus Polyethylen hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, einfachste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Form des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie diktiert.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, garantiert eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtung. Der mechanische Dichtungsring passt sich dank seiner speziellen Konstruktion den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohrleitungen und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Der TOF PE-Anschluss mit einer speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss ist als Kompressionsfitting vom Typ A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

KONISCHER MANSCHETTE AUS VERCHROMTEM BRASS 14X14mm

8882 151

Die verlängerbare Unterstützung besteht aus zwei beweglichen Halbkugeln und einem bis zu 15 mm ausziehbaren Messingkörper, der es ermöglicht, den fehlenden Raum während der Installationen zu kompensieren.

Verlängerbare chromierte Unterstützung. • Messingkörper CW614N • Drehbare Halbkugeln aus CW617N Messing • Doppel-O-Ring und Dichtungen aus EPDM

Kit für Rohre, anpassbar an alle unsere Artikel mit

wechselbarem 24x19 Anschluss.

- Adapter für Mehrschicht- und Monopolymerrohre

- Messing-Rohrschelle

- verchromte Kappe mit Gewinde 24x19

VERLÄNGERUNG MASSIVMESSING DURCHMESSER 1.1/4 LÄNGE MM.30

Schwere messing muffe für Gartenschläuche

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl nach EN 10305;
• Edelstahl nach EN 10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsröhrchen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fittings nicht bei Temperaturen, die über den zulässigen Temperaturen für die Röhre liegen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von PE-Rohren mit hohem oder niedrigem Dichte ermöglicht.
Das Verankerungssystem und die Verbindung sind die einfachsten, leichtesten und unmittelbarsten. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Anker (aus Kunststoff oder Metall). Die spezielle Form des Gummis Rings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie diktiert.
Das konische Stück passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Widerstandsfähigkeit und wird zu einer effektiven Stütze für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohres an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das TOF PE-Fitting mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das TOF-Fitting ist als Kompressionsverbindungstyp A nach der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

R19

90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE

90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

HERSTELLUNG VON MESSING MIT RECHTEM MÄNNLICHEN

90° Bogen aus schwerem Messing mit konischer Gewinde
