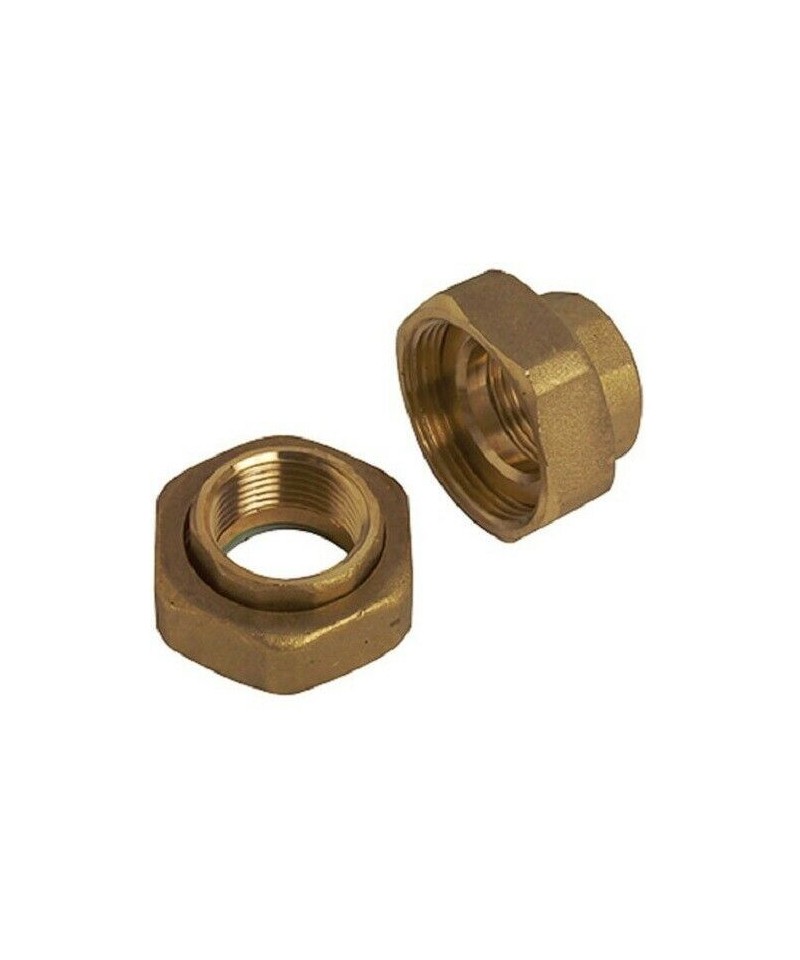

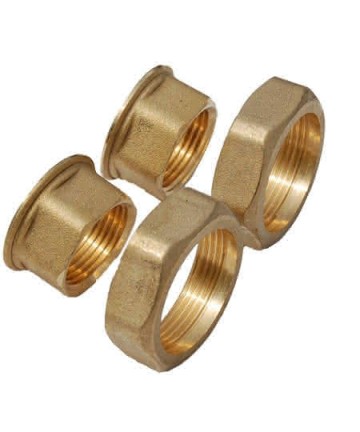

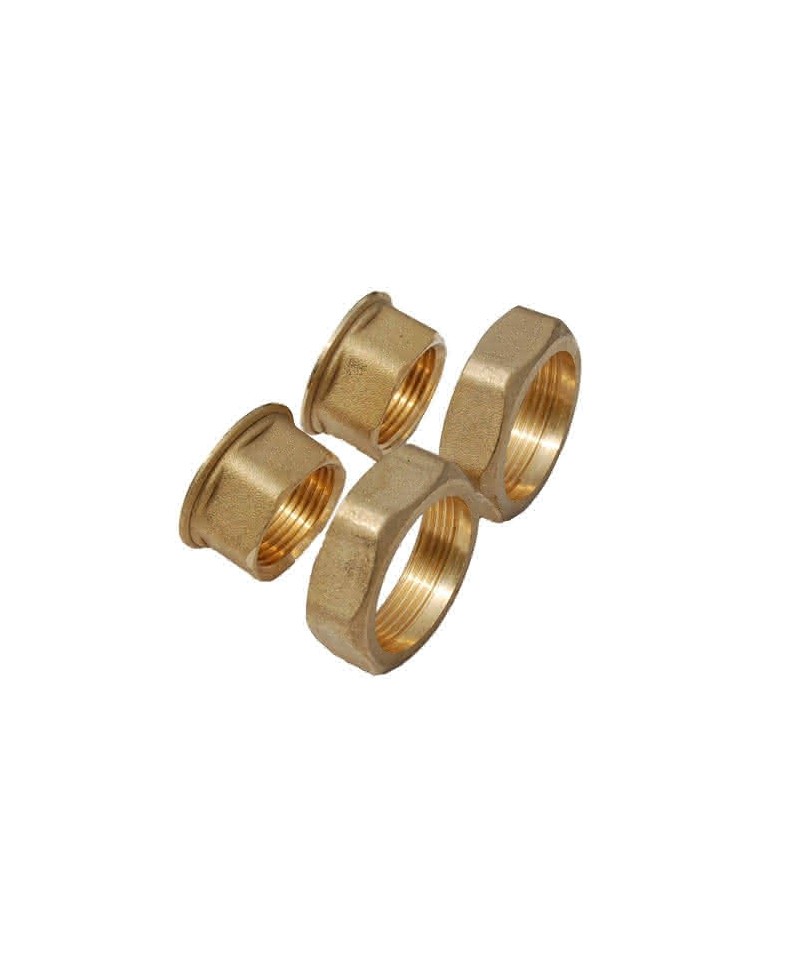

Anschlüsse für Zirkulationspumpe F1.1/2x Ausgang 3/4 F (Paar)

BRASS ELBOW 45° MF IN HEAVY BRASS WITH CONICAL THREAD FROM THE COMPANY GUIDI

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Schmutz, Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

MESSING SCHRAUBENANSCHLUSS, DER AUS DRITTEN TEILEN BESTEHT, METALLISCHER KONISCHER HALTERUNTERSTÜTZUNG

VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING

TECHNISCHE INFORMATION

Verwendbar für die Zufuhr von heißem und kaltem Wasser

in Sanitäreinrichtungen* und Heizungsanlagen.I

die gewinde der serien 2600 und 2700

sind für jede Art von Installation anpassbar

in der Hydraulik, im Haushalt, im Gewerbe, in der Industrie,

Landwirtschaft für Heizungsanlagen und

sanitär* und grundsätzlich mit jeder

Art von nicht korrosiven Flüssigkeiten.

Produkt vollständig in Italien hergestellt

KURZ BIEGER AUS MESSING WEIBLICH WEIBLICH

Verschraubungen aus Messing - Zylindrisches Gewinde

Verschraubungen mit Gewinde aus Messing

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird empfohlen, anaerobe Dichtstoffe oder Teflon zu verwenden

Vermeiden Sie übermäßiges Anzugsmoment während der Installation

Material der Verbindungsstücke CW617N-DW Messing

Gewindeköpfe gemäß ISO 228-1

Teile aus dem Guss gemäß EN 12165

Teile aus der Stange gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%

ART.3611 11434

Zusammenbaubarer gelber Verteiler mit 2 Abzweigungen. • Körper aus Messing CB770S • Eingang: 1” - 1”1/4 - 1”1/2 - 2” männlich-weiblich • Abzweigungen: 1/2” - 3/4” - 1” weiblich • Abstand der Abzweigungen: 100mm

Weiblicher Messing-Schlauchanschluss in schwerer Ausführung

Kompressionsfittings mit Messingkonus. Verwendbar bei der Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasverwendung • • Mutter direkt aus einem Stab gefertigt • Metallische Dichtung.

Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher hydraulischer Installation für Heizungs- und sanitärtechnische Anlagen und generell für jede Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 “Hydraulische Fittings für Kupferrohre mit kompressionsenden” • Alle Gewindeverbindungen entsprechen der Norm UNI EN 10226-1 “Rohrgewinde zur Abdichtung am Gewinde” • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06/04/2004 [Regelung zu den Materialien und Objekten, die in festen Anlagen zur Entnahme, Behandlung, Beförderung und Verteilung von Wasser, das für den menschlichen Konsum bestimmt ist, verwendet werden dürfen] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).

MALE MALE VERLÄNGERUNG AUS SCHWEREM MESSING

TECHNISCHE DETAILS

Verwendbar für die Zufuhr von warmem und kaltem Wasser

in sanitären und Heizungsanlagen.

Die gewindefittings der Serien 2600 und 2700

sind anpassbar für jede Art von Installation

in der Sanitär-, Haushalts-, Handels-, Industrie-,

landwirtschaftlichen Systeme für Heizungs- und

sanitäre Anlagen und generell mit jeder

Art von nicht korrosiven Flüssigkeiten.

Produkt vollständig in Italien hergestellt

TE IN MESSING FF 90° IN MESSING REDUZIERT MIT REDUKTION IN DER MITTE

Bogenanschluss, INTERMEDIÄR, aus Messing, mit Anschluss für Adapter für Kupfer-, Kunststoff- oder Mehrschichtrohre.

DRUCK- UND TEMPERATURGRÄNZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe PN-Reduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1

Fitting, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff- oder metallisch). Die spezielle Form des Gummirings ergibt sich aus der besonderen Eigenschaft des Polyethylens und dessen Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer validen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner speziellen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine innere Verstärkung (Buchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit spezifischer Verstärkungsbuchse ist geeignet für PE-X-Rohre.

Das TOF-Fitting ist als Kompressionsfitting vom Typ A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde sind gemäß UNI ISO 7/1.

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN 10305;
• Edelstahl, hergestellt gemäß EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Rillen, Schmutz und Farbanstrichen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung der inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachdichtung bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser für den menschlichen Gebrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

• Geeignet für die Installation von Zonenventilen und thermoelectricen Kollektoren

für Heizungsanlagen

• Für die Montage der Kollektoren in der Box die entsprechenden

Haltestellen verwenden ( Art. 7500 - 7550 )

• Druckbefestigung des Deckels oder mit Schrauben

R179X033 ÄUSSERER DURCHMESSER 15mm INNERER DURCHMESSER 10mm

Für Rohre aus vernetztem Polyethylen Durchmesser 15mm z.B.: PRANDELLI-WISBO-UNIDELTA-TIEMME usw...

Thermostatischer Mischer für Solaranlagen. • Anschlussplatte mit vorbereitetem Anschluss für Kupplungen • Einstellbereich: 25÷65°C • Anschlüsse: männlich • Maximale Eingangstemperatur: 110°C • Oberflächenbehandlung innen/außen TEA®PLUS
